Сравнение конструкций и их характеристики
Для того чтобы производство изделий в машиностроении стало более эффективным, необходимо не только правильно составить технологию и разработать управляющую программу, но и тщательно подобрать металлорежущий инструмент. В этой статье мы предлагаем рассмотреть и сравнить свёрла со сменными пластинами от различных производителей. Мы также сравним их эффективность, используя рекомендованные режимы резания.
Свёрла со сменными пластинами от Kennametal
Компания Kennametal занимает лидирующие позиции в США в области производства металлорежущего инструмента и оснастки. Инженеры и специалисты научно-исследовательского института компании разработали множество инновационных решений, которые получили широкое признание во всем мире.
Среди продукции Kennametal выделяются свёрла со сменными пластинами, представленные в нескольких сериях: DFR и DFSP.
Свёрла серии DFR
Серия DFR представляет собой конструкцию с двумя сменными пластинами прямоугольной формы, оснащёнными внутренним подводом охлаждающей жидкости (СОЖ). Отличительными особенностями этой серии являются:

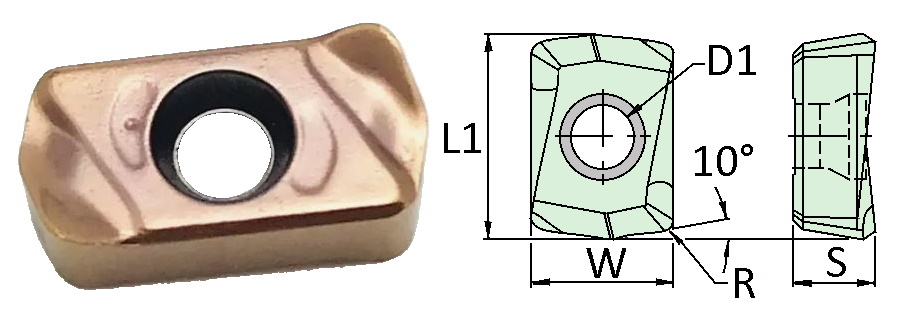

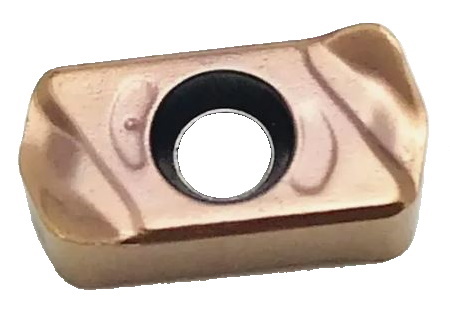

- Форма пластин DFR в виде прямоугольника.
- Наличие не только заднего угла на режущих сторонах пластин, но и боковых поверхностей, расположенных под углом к режущей кромке, что обеспечивает повышенную эффективность резания.
Конструкция этих пластин расширяет возможности использования сверла. Его можно применять как высокоподачную фрезу для обработки радиусных поверхностей и выполнения других операций на деталях сложной геометрической формы. Пластины имеют слегка закручивающуюся форму, что дополнительно дробит стружку.
Таким образом, конструкция этих свёрл ориентирована на универсальность использования инструмента. Обе пластины — центральная и периферийная — имеют одинаковую форму, сплав и другие характеристики. Это техническое решение особенно хорошо подходит для мелкосерийного и единичного производства, так как расширяет возможности применения одного и того же инструмента и уменьшает номенклатуру необходимых приспособлений.
Однако есть и минус: снижается скорость сверления. Это критично для крупносерийного, серийного и массового производства, где важно минимизировать время на обработку деталей. Однако в единичном и мелкосерийном производстве, где основное время тратится на настройку станка, крепление детали и другие подготовительные операции, снижение скорости не так критично.
Серия свёрл DFSP
Серия свёрл DFSP представляет собой высокопроизводительные инструменты, которые выделяются не только увеличенными каналами для внутренней подачи СОЖ (смазочно-охлаждающей жидкости), но и особыми пластинами специальной геометрии. Центральная пластина этих свёрл имеет форму ломаного треугольника, а режущая часть представляет собой переходную кромку между задними поверхностями пластины.
Это обеспечивает идеальную центровку сверла, позволяя максимально эффективно и с минимальными усилиями обрабатывать металл в центральной части. Периферийная пластина имеет квадратную форму, что дает возможность растачивать отверстия значительной глубины.
Свёрла со сменными пластинами от Sandvik Coromant

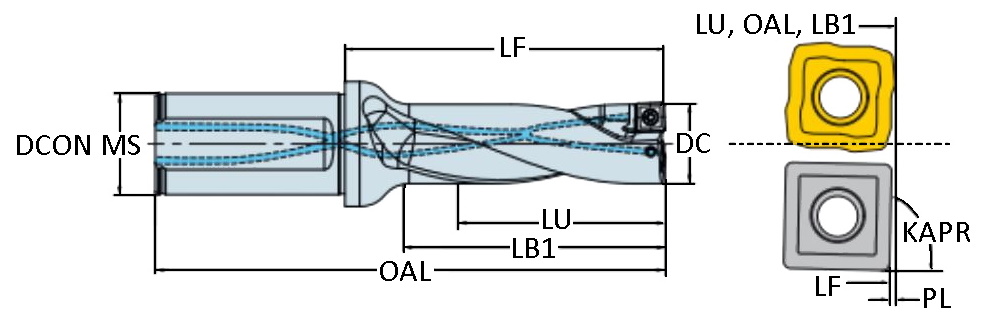

Свёрла серии 880 — одни из самых популярных корпусных свёрл, производимых компанией Sandvik Coromant. Они предназначены для серийного и крупносерийного производства, что подтверждает их высокую эффективность и производительность на различных предприятиях.
Центровая пластина этих свёрл имеет более грубую геометрию, что позволяет эффективно центрировать сверло и вдавливать металл в центре отверстия. Периферийная пластина, в свою очередь, оснащена острым стружколомом и изготовлена из износостойкого сплава, что обеспечивает высокую скорость и эффективность обработки.
Ключевым фактором высокой производительности этих свёрл является качество пластин, особенно периферийной, так как именно она принимает на себя основную нагрузку при высоких скоростях обработки.
Свёрла со сменными пластинами от AHNO серии DEP
Несмотря на то, что компания AHNO не очень известна в России, она предлагает передовые конструкции и технологии. Являясь частью группы компаний Sandvik Coromant, AHNO не только имеет собственный научный центр для разработки новых решений, но и может пользоваться передовыми технологиями Sandvik, например, в производстве пластин. Это значительно повышает эффективность инструментов, производимых AHNO.

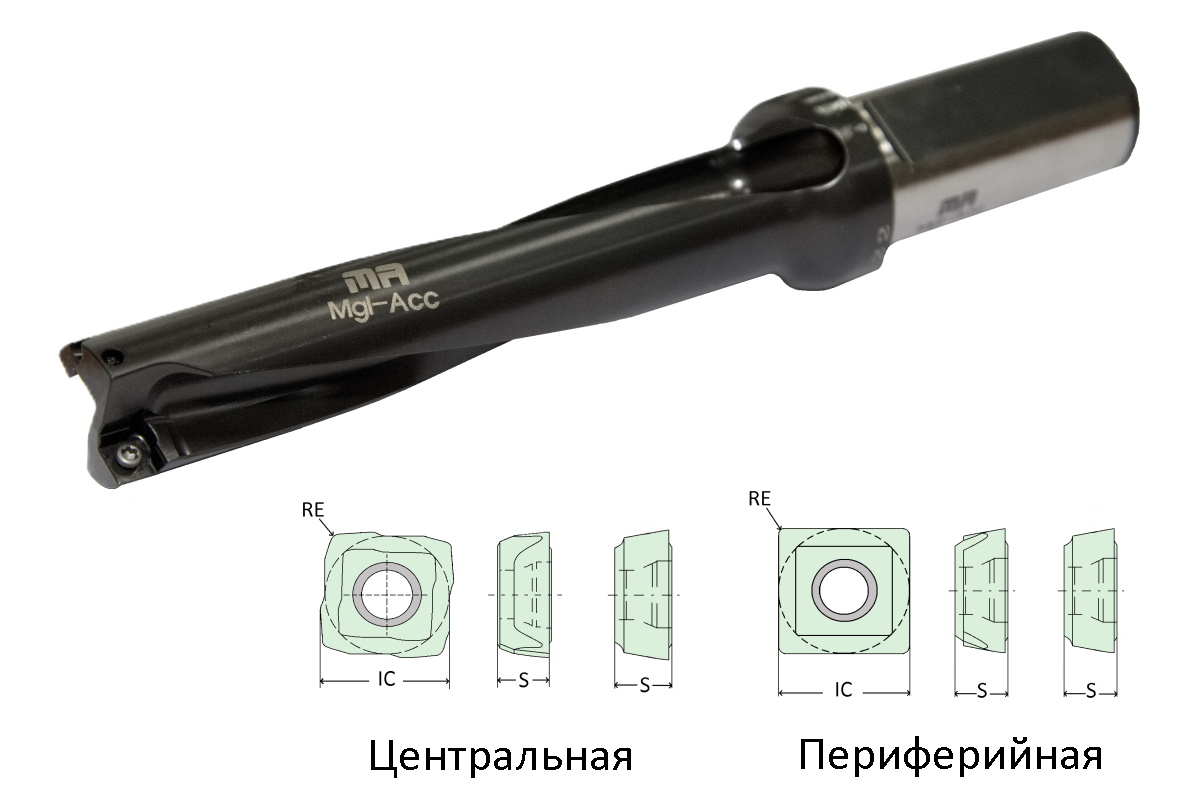

Свёрла AHNO во многом похожи на свёрла серии 880 от компании Sandvik. Однако они имеют несколько улучшенные конструкции твердосплавных пластин. Пластина, расположенная в центре сверла, обладает более выраженной кромкой, что способствует лучшей центровке инструмента.

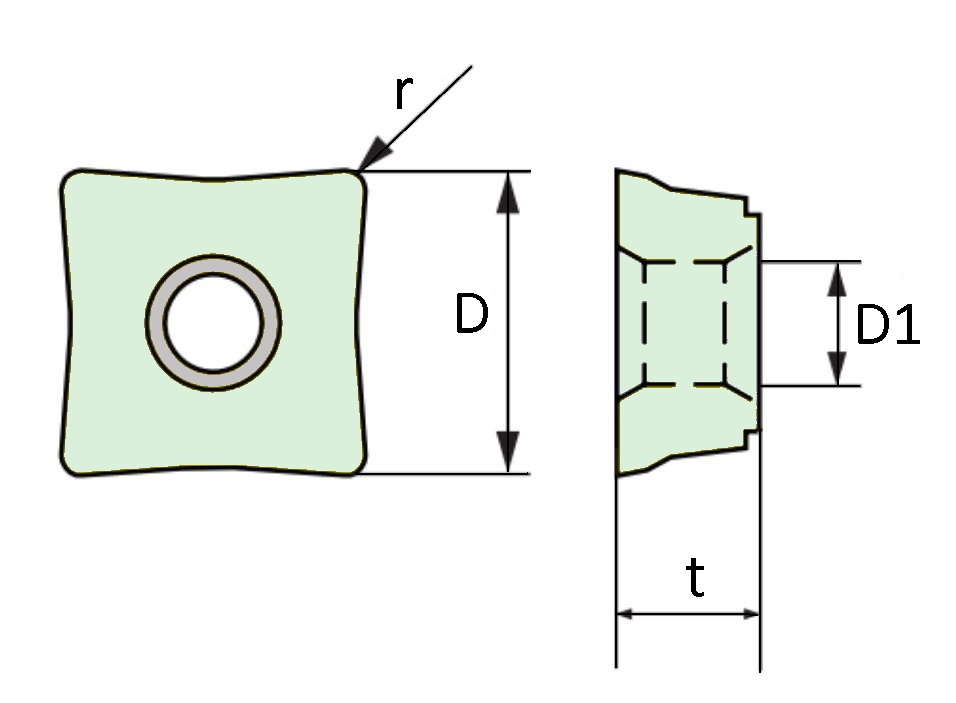

Пластина, способная продавливать металл радиусом r, отличается особой прочностью геометрии, что гарантирует надёжность работы инструмента.
Периферийная пластина, в отличие от аналогичных изделий компании Kennametal, имеющих только две режущие кромки, оснащена четырьмя режущими кромками и опорной поверхностью, что позволяет достичь более высокого качества обработки. Кроме того, она снабжена стружколомом, который эффективно дробит стружку.
В сочетании с передовыми технологиями производства пластин и корпусов, эти свёрла доказали свою эффективность и конкурентоспособность по сравнению с другими известными брендами, известными своим качеством.
Свёрла от Kyocera Cерия DRZ

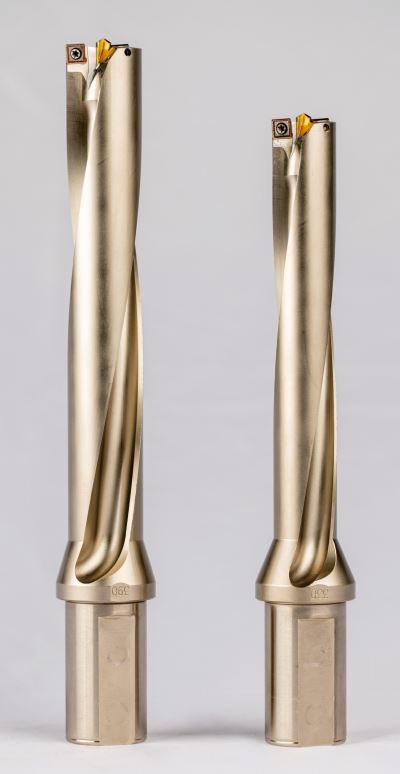

Уникальность конструкции этих свёрл заключается в форме их пластин.
Периферийная пластина.
Центральная пластина.
Центральная пластина имеет форму ромба, дополненную специальными углами и стружколомом. Эта конструкция обеспечивает надёжное крепление в корпусе сверла, что позволяет с легкостью обрабатывать различные материалы, минимизируя усилие, необходимое для сверления.
Периферийная пластина, выполненная в форме прямоугольника, также обладает специальной геометрией, что дает возможность получать высокую шероховатость поверхности даже при высоких скоростях подачи сверла.
Кроме того, благодаря форме пластин, свёрла Kyocera способны выполнять пакетное сверление, что является значительным преимуществом в их использовании.
Свёрла бренда ACCkee
Хотя этот бренд не так широко известен в России, он является одним из крупнейших производителей корпусных свёрл и расточных головок в Китае. Конструкции ACCkee пользуются заслуженным интересом как у китайских, так и у российских производителей благодаря превосходному соотношению цены и качества.
Давайте подробнее рассмотрим конструкции свёрл ACCkee и сравним их с аналогами других брендов.
Серия TDR

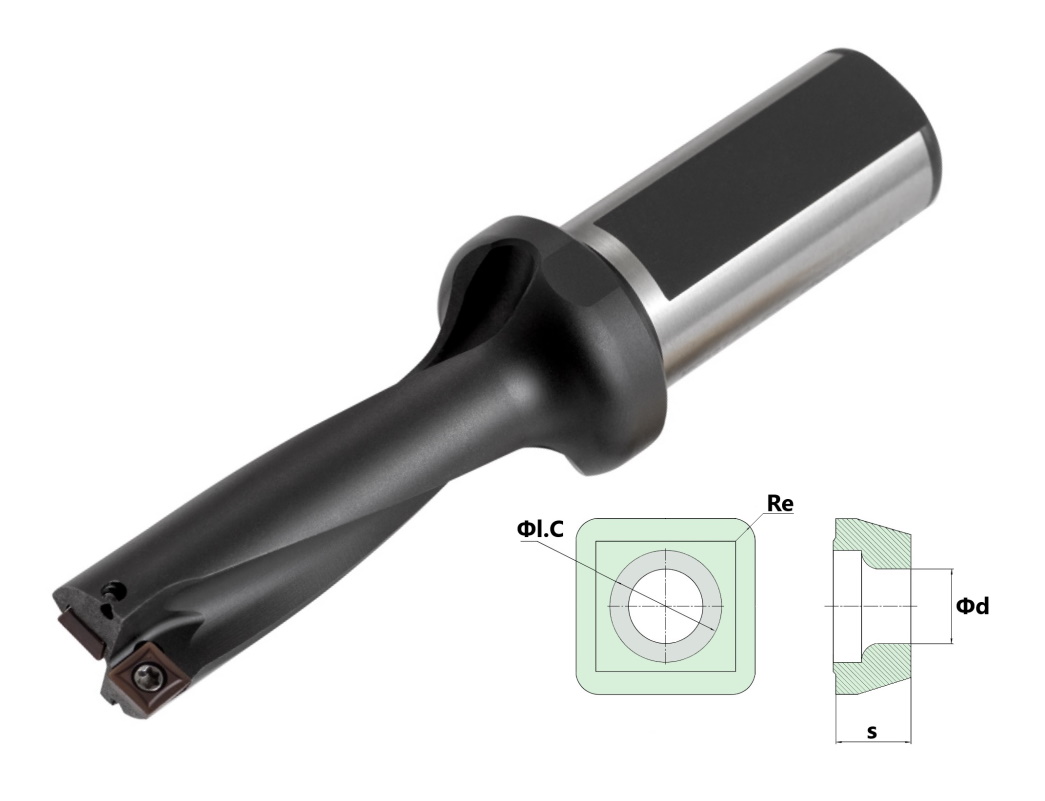

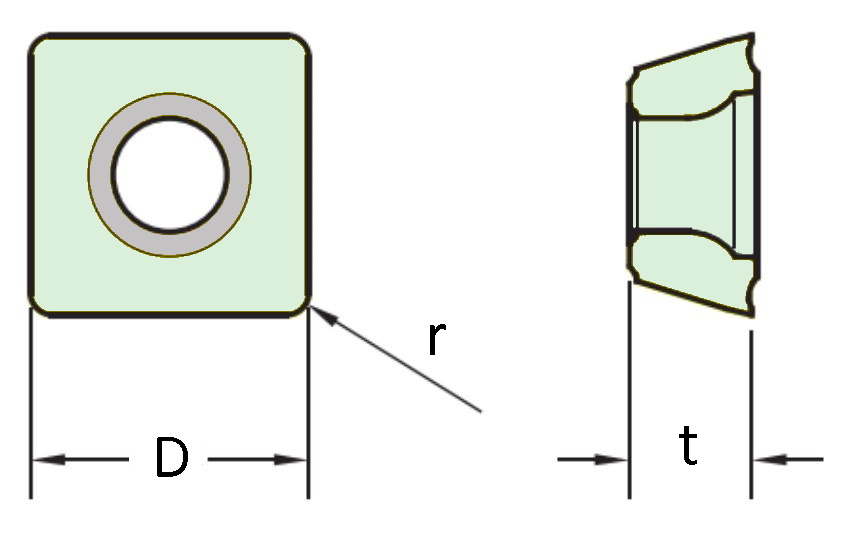

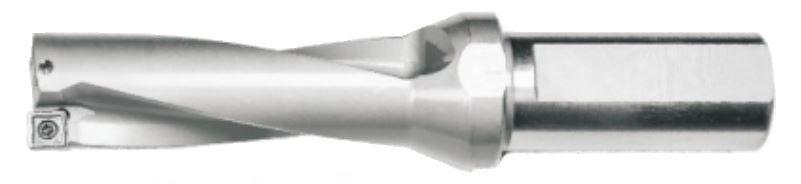

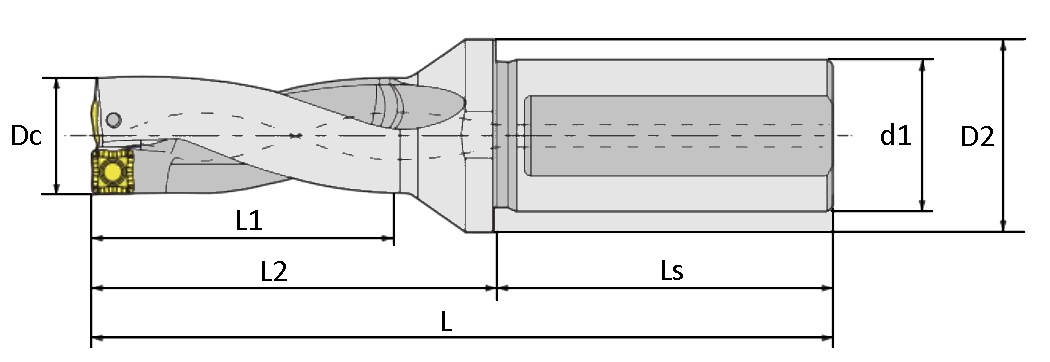

Серия TDR включает свёрла со сменными квадратными пластинами, которые идеально подходят для индивидуального и мелкосерийного производства.
В этой конструкции центральная и периферийные пластины полностью совпадают. Кроме того, корпус сверла выполнен из китайского аналога стали 40Х — доступного варианта легированной стали, используемой для изготовления корпусных свёрл. Это снижает производительность и долговечность свела при сверлении отверстий, но зато уменьшает количество необходимых пластин.
Если сравнивать это сверло с продукцией компании Kennametal серии DFR, то у него есть как преимущества перед ACCkee, так и некоторые недостатки.
Параметры, по которым сверло ACCkee превосходит сверло Kennametal серии DFR
1. Пластина ACCkee имеет четыре режущих кромки, в то время как у Kennametal их всего две.
2. Цена пластины ACCkee ниже, так как она меньше по размеру.
3. При использовании этого сверла для расточки или фрезеровки глубина снимаемого слоя металла будет больше, чем у Kennametal.
4. Стоимость самого сверла ACCkee значительно ниже.
Преимущества сверла Kennametal
1. Сверло позволяет работать с большими подачами.
2. Его можно использовать как высокоподачную фрезу.

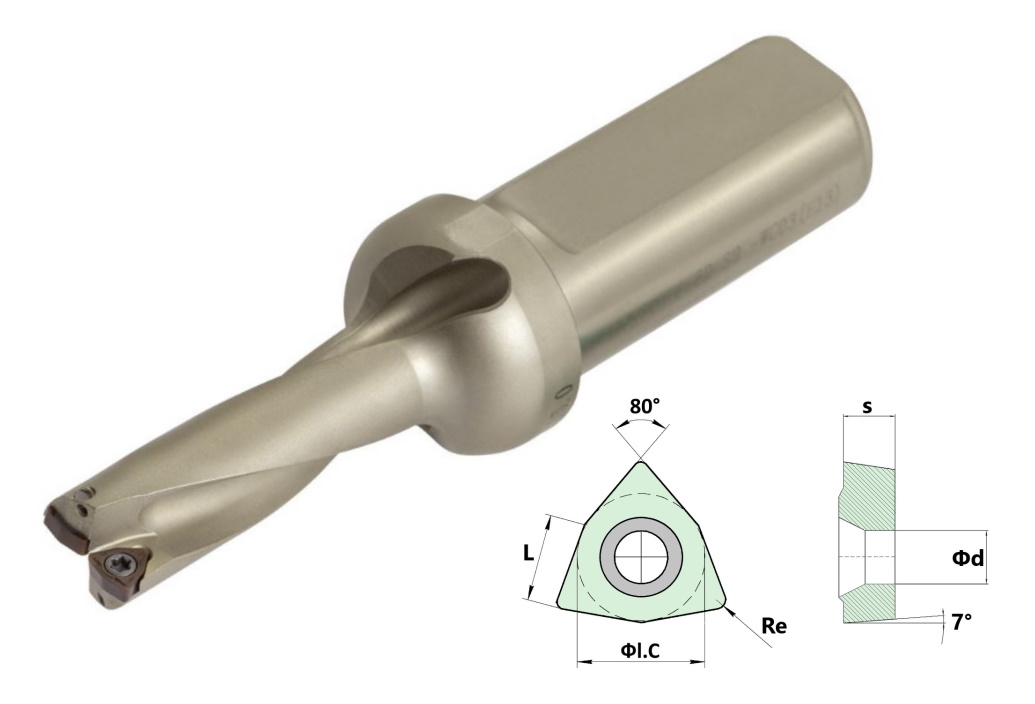

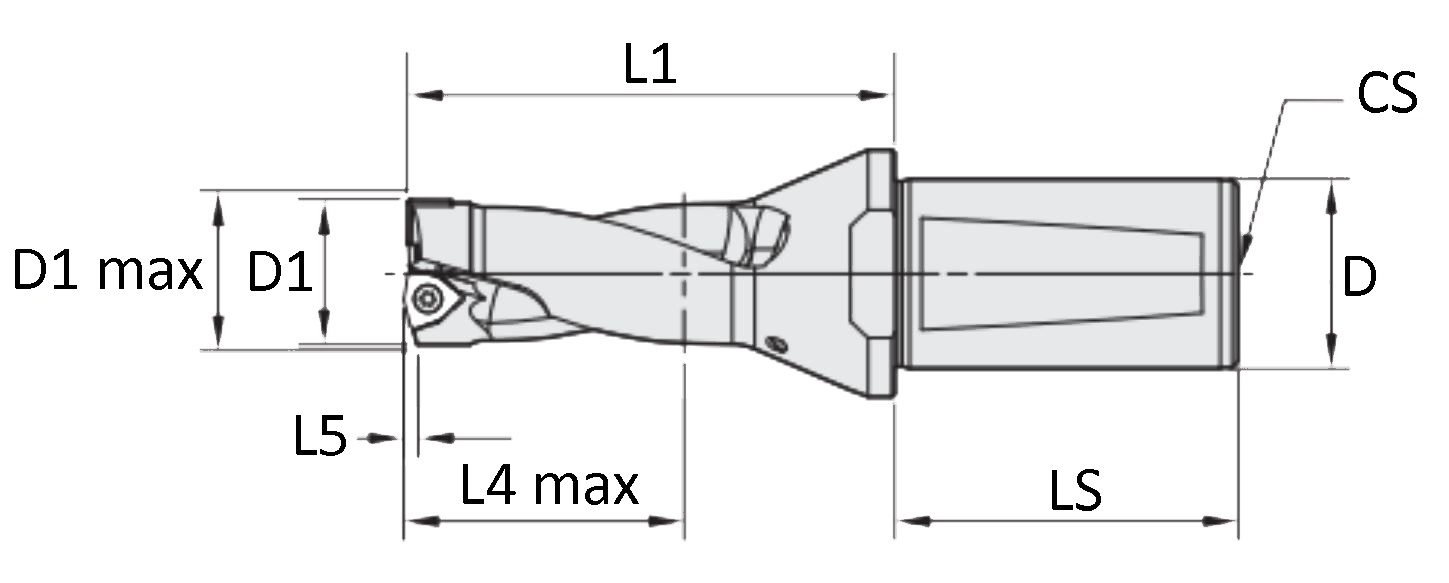

Для решения проблем, связанных с невысокими подачами и пакетным сверлением в бюджетной серии, компания ACCkee разработала свёрла с пластинами в форме ломанного треугольника, которые относятся к серии WC. Эти свёрла обладают следующими преимуществами:
1. Сверление может осуществляться на более высоких подачах, что значительно расширяет возможности обработки.
2. Благодаря особой форме пластины, свёрла могут выполнять пакетное сверление, что значительно повышает эффективность работы.
Однако, стоит отметить, что увеличение подачи может привести к снижению шероховатости обрабатываемой поверхности.
Для достижения максимальной шероховатости поверхности при сверлении, компания ACCkee разработала специальную серию свёрл TOP. Эти свёрла имеют уникальный задний угол и оснащены квадратными пластинами, что обеспечивает непревзойденный уровень шероховатости.
Важно отметить, что свёрла с пластинами в форме ломаного треугольника, хоть и уступают в подаче свёрлам Kennametal, но разница уже не так значительна, как в случае с квадратными пластинами.
Для замены свёрл Sandvik Coromant серии 880 компания ACCkee производит их точные копии. При этом скопирована не только геометрия, но и материал корпуса сверла, а также материал и покрытие пластины. Это позволяет использовать как винты, так и пластины Sandvik Coromant для данных свёрл. Однако, к сожалению, копии не обладают таким же высоким качеством, как оригинальные свёрла Sandvik Coromant, поскольку компания ACCKee не владеет всеми технологиями Sandvik. В результате корпуса скопированных свёрл примерно на 20-30 процентов менее долговечны, а пластины имеют меньшую износостойкость по сравнению с оригинальными. Тем не менее, эти скопированные свёрла обеспечивают превосходное качество обрабатываемых поверхностей и являются очень производительными инструментами.
Эти свёрла отличаются прекрасным соотношением цены и качества, поэтому специалисты нашей компании настоятельно рекомендуют их к приобретению и использованию.
Серия KSD от ACCkee: свёрла для высокопроизводительной обработки
Данная серия свёрл, предназначенная для серийного и крупносерийного производства, представляет собой золотую середину между профессиональной серией 880, копией свёрл SANDVIK, и эконом-вариантом от ACCkee. Эти свёрла, как и другие инструменты профессиональной серии, оснащены двумя разными твердосплавными пластинами: одна расположена в центральной части и обладает повышенной прочностью, а другая — на периферии, что обеспечивает повышенную износостойкость.
Несмотря на внушительный диаметр, у всех свёрл этой серии фактически работает только одна режущая кромка (одна пластина в центре и одна на периферии), что снижает подачу на оборот и, как следствие, увеличивает время обработки. Чтобы устранить этот недостаток, компанией ACCkee были разработаны свёрла серии Turbo drill.
Режущая часть свёрла состоит из центровочного твердосплавного сверла и двух периферийных пластин, что увеличивает подачу в два раза. Однако такая конструкция снижает универсальность и не подходит для сверления криволинейных поверхностей и отверстий с плоским донышком.
Кроме того, у этой конструкции есть два недостатка:
* Невозможность сверления глубоких отверстий;
* Невозможность сверления отверстий большого диаметра.

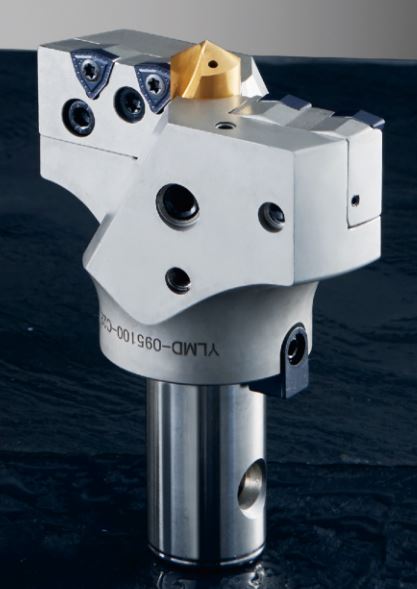

Для решения этих проблем компания ACCkee разработала модульные свёрла.
Эти свёрла предназначены для создания глубоких отверстий большого диаметра.
Как и в предыдущих моделях, в корпусе свёрла установлено твердосплавное центровочное сверло, которое служит для точной центровки и сверления центральной части отверстия. На периферии сверла находятся специальные картриджи, в которые закрепляются твердосплавные пластины. Таким образом, у этих свёрл имеется две режущие кромки и система внутренней подачи смазочно-охлаждающей жидкости (СОЖ), что значительно повышает их производительность.
Кроме того, диаметр корпуса данного сверла значительно меньше, чем у режущей части, что позволяет использовать его для сверления отверстий на любую глубину, ограниченную только возможностями оправки.
