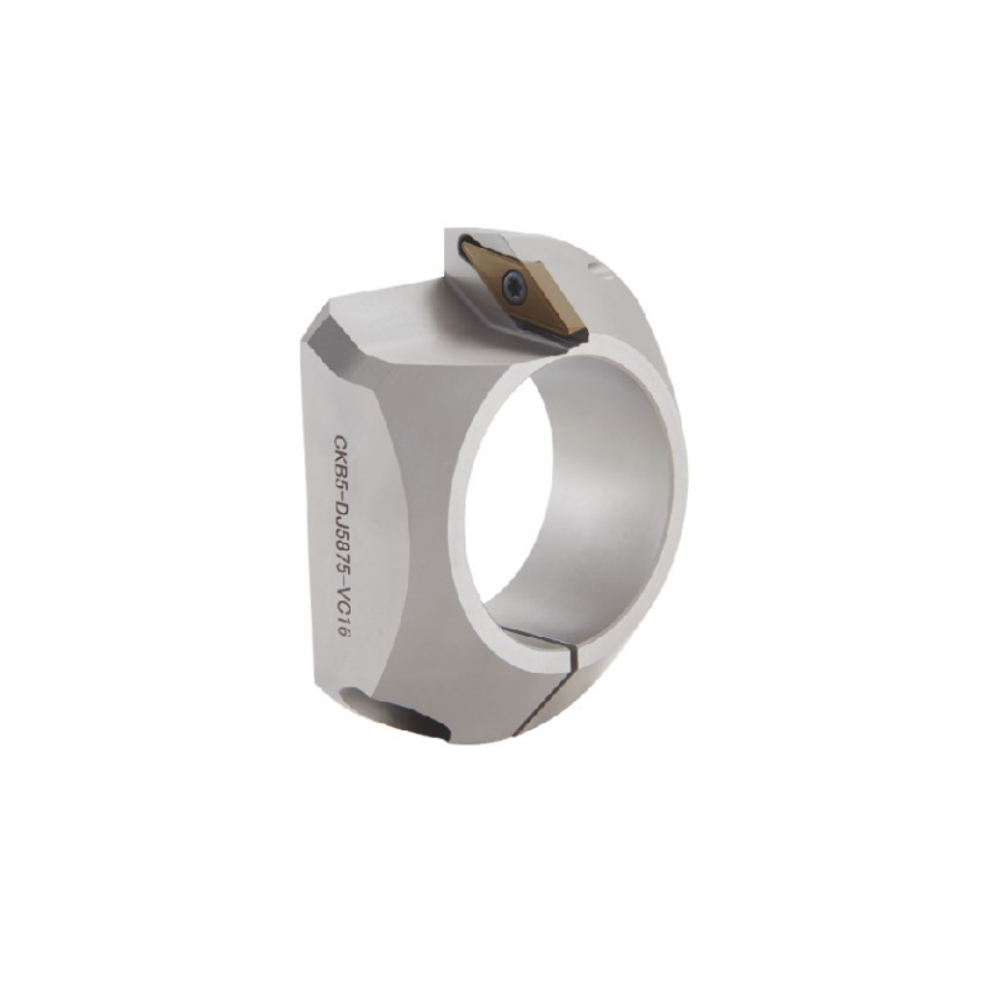

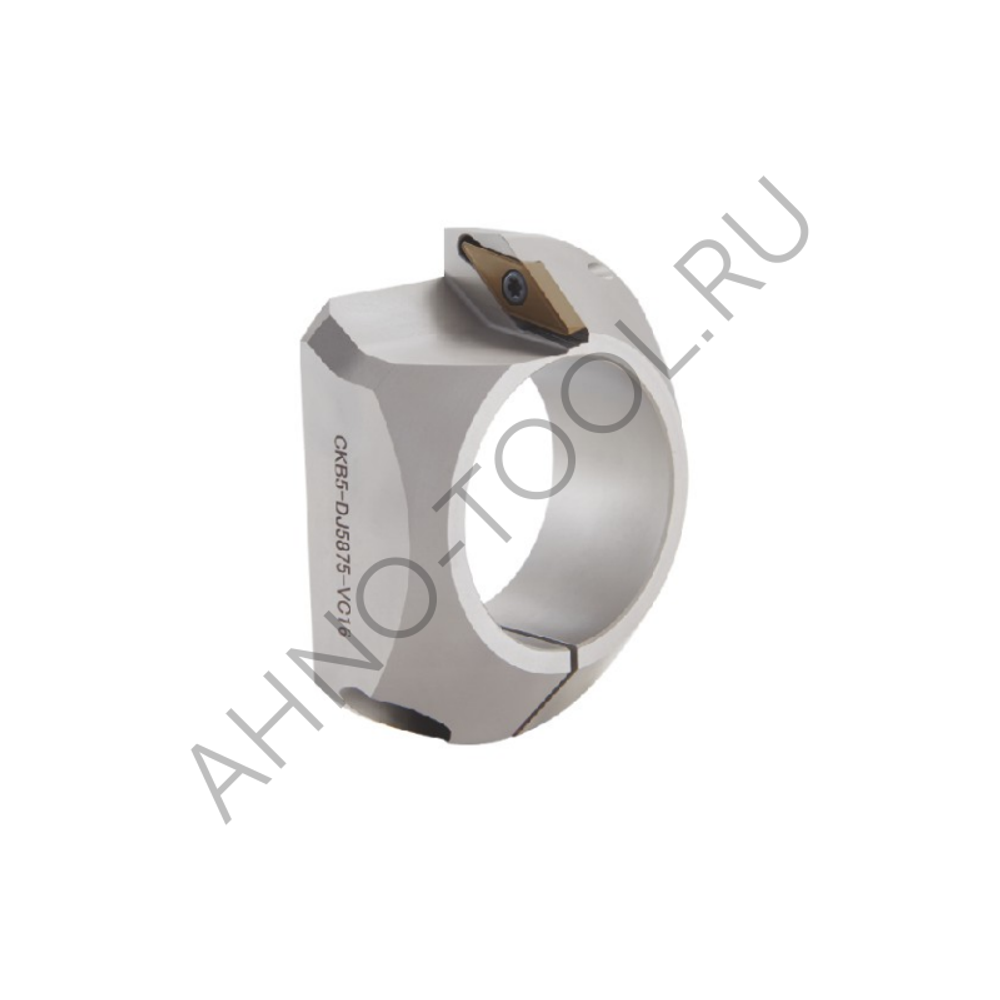

Инструмент для снятия фасок CKB1-DJ2228-20A разработан специально для установки на корпусах оправок небольших расточных систем. Это решение позволяет одновременно выполнять две операции: растачивание отверстий среднего диаметра и снятие фасок с их помощью, используя всего один инструмент. Такой подход значительно сокращает время обработки деталей и освобождает место в инструментальном магазине станка.
Процесс крепления инструмента включает несколько простых шагов:
-
Инструмент надевается на оправку для расточных головок через диаметр Dc и устанавливается на нужное расстояние.
-
Крепление осуществляется с помощью зажимного винта.
-
На оправку устанавливается расточная головка.
-
После настройки диаметра на расточной головке, оправка вместе с инструментом для снятия фасок и расточной головкой вставляется в шпиндель станка.
Расшифровка маркировки
CKB1 – диаметр конуса расточной головки.
DJ2228 – минимальный диаметр фаски 22 мм., максимальный диаметр фаски 28 мм.
20A – общая длинна инструмента 20 мм.
Следует отметить, что качество поверхности фаски, полученной с помощью этого инструмента без изменения подачи, будет несколько хуже, чем шероховатость расточенной поверхности. Это связано с тем, что в процессе расточки участвуют две пластины, а в инструменте для снятия фасок — только одна. Для достижения такой же шероховатости поверхности фаски необходимо уменьшить подачу в два раза перед началом точения.
Корпус инструмента изготовлен из китайского аналога стали 40Х, который был подвергнут термоулучшению. Это обеспечивает долговечность инструмента без потери качества.
Инструмент закрепляется на оправке по всей поверхности, что предотвращает появление вмятин от крепления.
