Микрометрический глубиномер ГМ-100-0.01 от «ТОЧИНТЕХ» — это устройство, предназначенное для измерения глубины отверстий и линейных размеров внутри них.
Цена деления микрометрического глубиномера составляет 0,01 мм, что обеспечивает высокую точность измерений для большинства размеров в машиностроении.

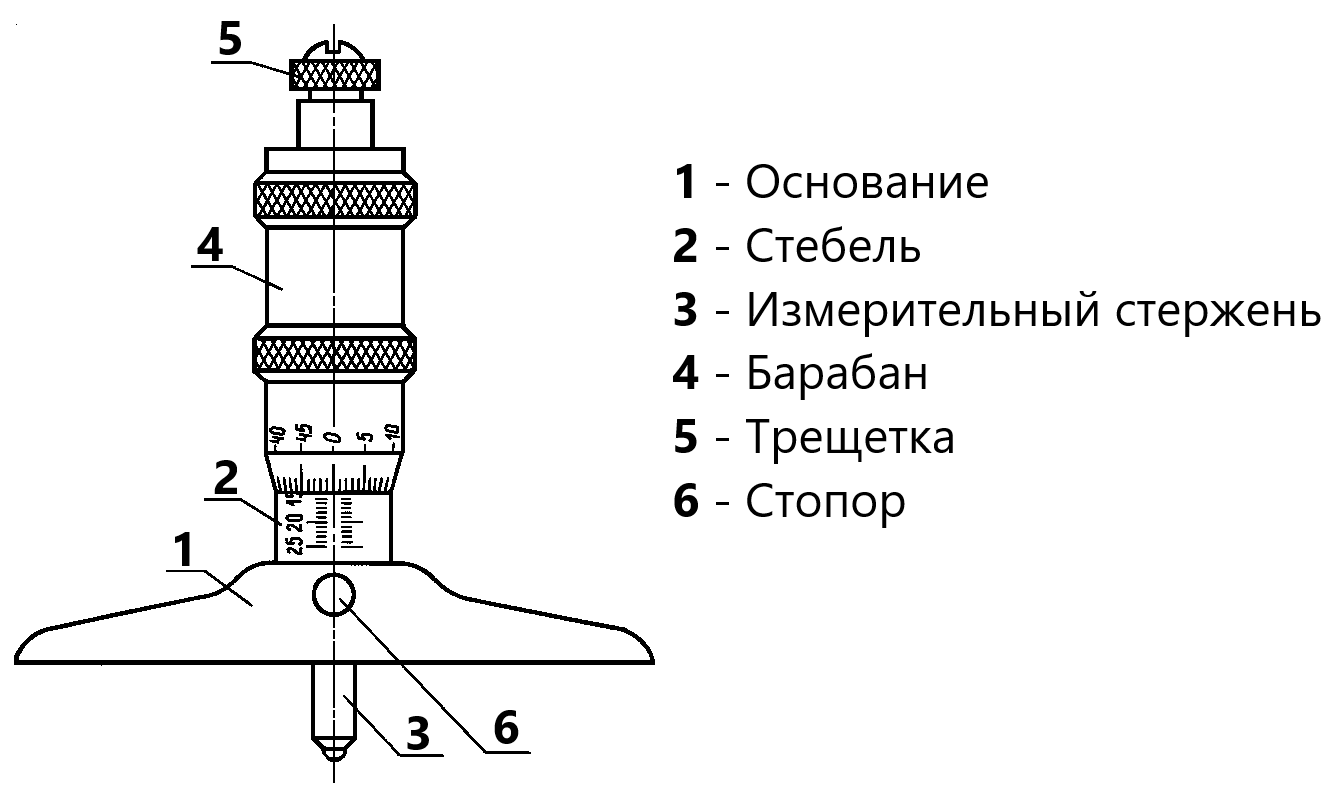

Конструкция микрометрического глубиномера
1. Основание
Основание является важной частью микрометрического глубиномера, обеспечивающей его плотное прилегание к торцу детали, что необходимо для точных измерений. Для повышения срока службы и уменьшения погрешности опорная поверхность основания тщательно отшлифована и отполирована, а также закалена, что значительно увеличивает износостойкость инструмента.
2. Стебель
Стебель выполняет двойную функцию: с одной стороны, он защищает механизм микрометрической подачи от внешних загрязнений и повреждений, а с другой — на его поверхность нанесена шкала измерений, что позволяет точно определить значение измеряемого размера.
3. Измерительный стержень
Измерительный стержень обеспечивает контакт измерительного механизма с измеряемой поверхностью. Он соединяется с механизмом подачи глубиномера с одной стороны, и механизм выталкивает его со стебля до тех пор, пока другой конец не упрётся в стенку измеряемого отверстия.
Со стороны измеряемой поверхности на торце стержня напаяна твердосплавная пластина, которая защищает поверхность стебля от повреждений и увеличивает износостойкость опорной поверхности.
4. Барабан
Барабан служит корпусом для механизма микрометрической подачи глубиномера, фиксируя положение деталей механизма подач.
5. Трещотка
Трещотка выполняет функцию предохранительного механизма, позволяя избежать чрезмерных усилий при измерении. Если при измерении прикладываются излишние усилия, трещотка начинает проворачиваться, не давая возможности увеличить нагрузку на механизм подач глубиномера.
6. Стопор
Стопор предназначен для фиксации глубиномера на определённом размере, что значительно ускоряет процесс измерений, особенно при измерении одного и того же размера на партии деталей.
Правила измерений
- В случае транспортировки микрометрического глубиномера, глубиномер необходимо выдержать при комнатной температуре не менее трех часов. Так как данный инструмент может производить корректные измерения только при комнатной температуре.
- Перед тем как приступить к измерениям, следует протереть все опорные поверхности сухой и чистой ветошью.

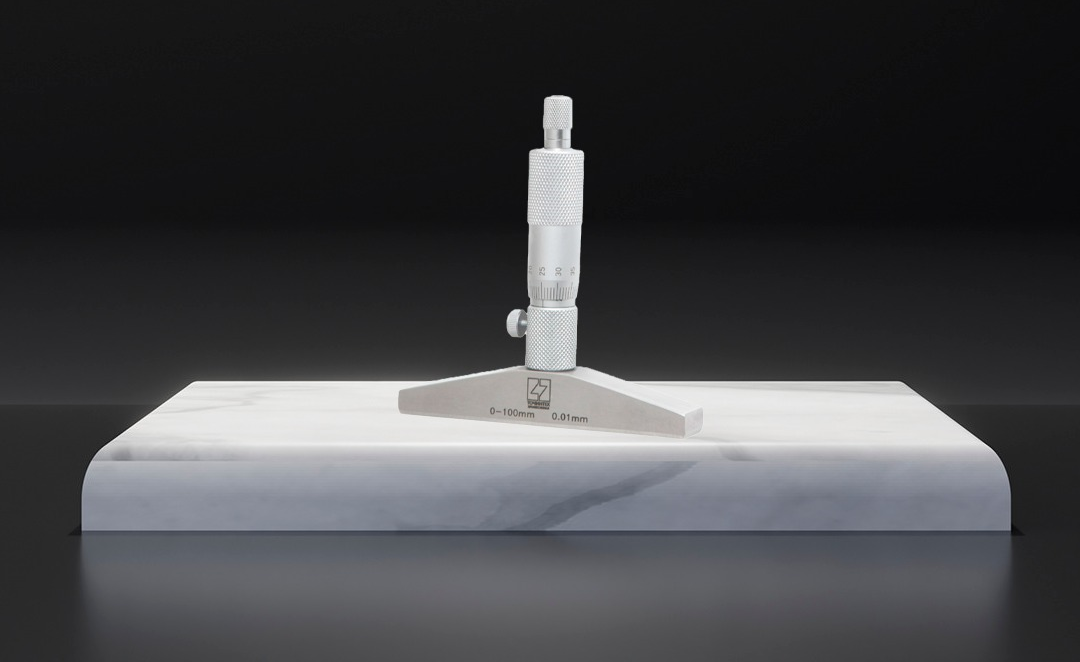

- Для проверки точности измерений установите микрометрический глубиномер на поверочную мраморную плиту опорной поверхностью.
- Ослабить стопорный винт.
- Вращать микрометрический глубиномер за трещотку до тех пор, пока ходовой винт не упрётся в поверхность мраморной плиты.
- Зажать стопорный винт.

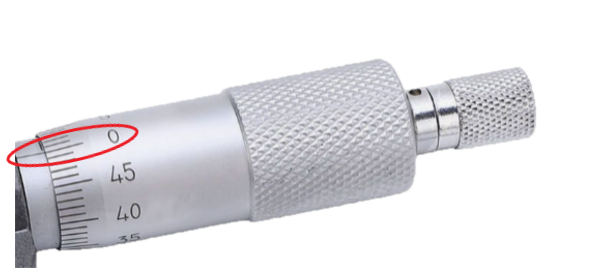

- Проверить, чтобы микрометрический глубиномер показывал размер «ноль».
Если это не так, то необходимо настроить микрометрический глубиномер.
Глубиномеры микрометрические бренда ТОЧИНТЕХ включены в государственный реестр (ГОСРЕЕСТР 90410-23) и может проходить поверку по необходимости в любой аккредитованной лаборатории.
