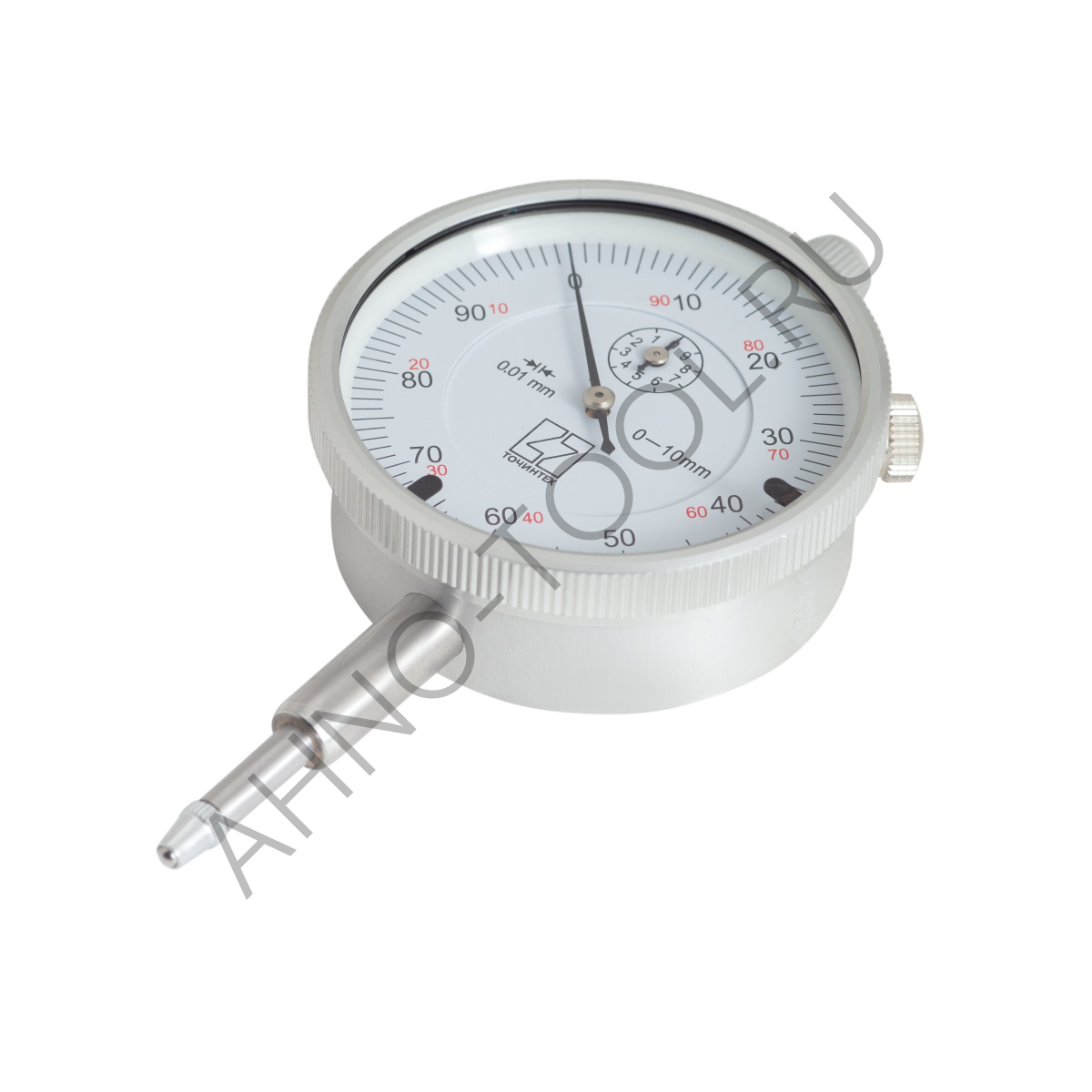

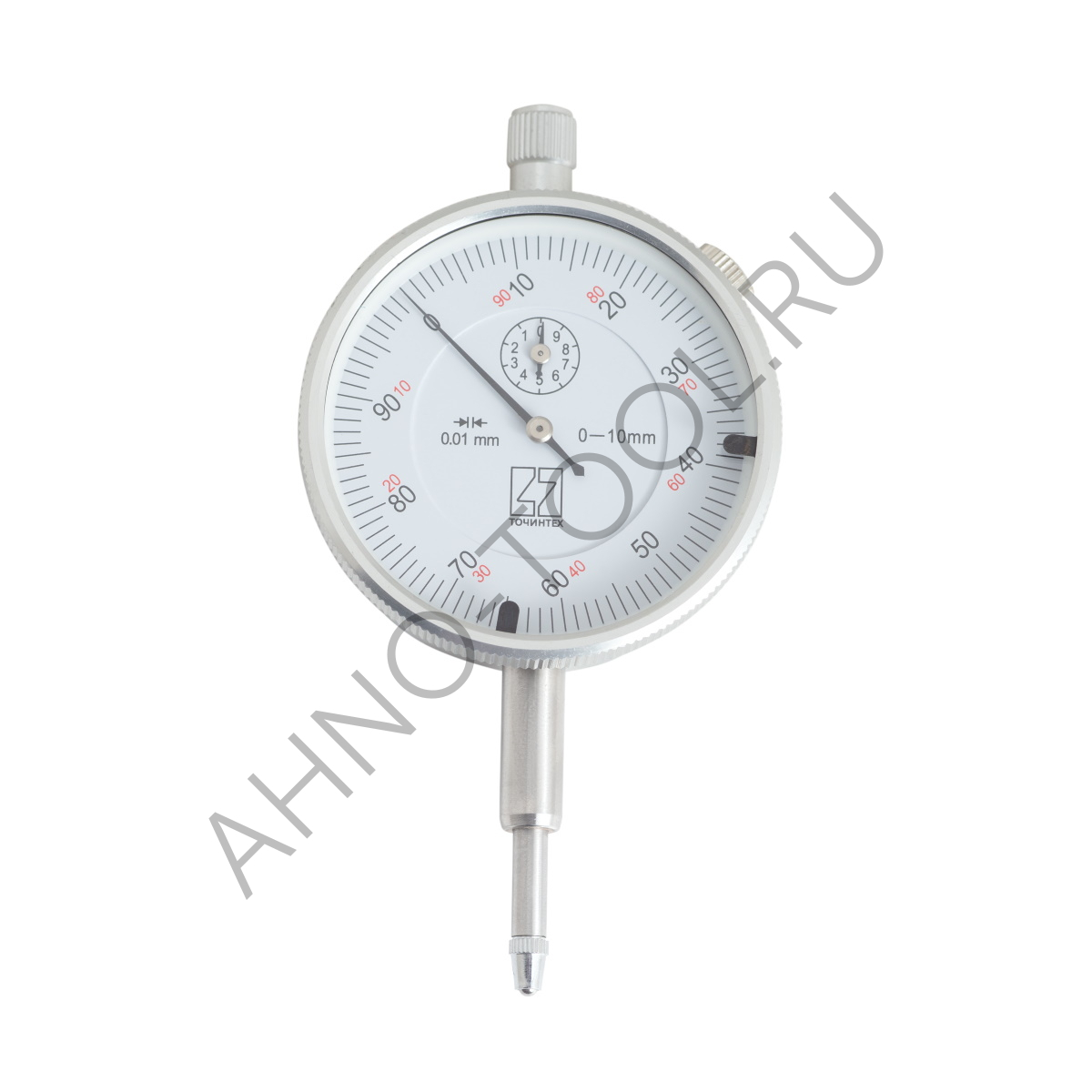

Индикатор часового типа ИЧ10 (0.01мм) кл.1 ГОСРЕЕСТР 89335-23 ТОЧИНТЕХ изготовлен согласно ГОСТ 577 и является незаменимым инструментом в сфере металлообработки, применяемым на различных станках. С его помощью можно проводить точные измерения, такие как:
- Определение взаимного биения поверхностей;
- Измерение округлости поверхностей;
- Измерение линейных размеров;
- Оценка искривления геометрических параметров деталей.
Кроме того, индикаторы часового типа часто используются механиками для контроля точности позиционирования станков, оценки состояния станины токарного станка и решения других задач.
Точность измерений гарантирована внутренним контролем завода-изготовителя.
Из чего состоит ИЧ
- Винт с рифленой головкой или подъемный колпачок для легкого подъема измерительного стержня.
- Прочный металлический корпус с серийным номером.
- Боковой счетчик оборотов.
- Прецизионный измерительный механизм с защитой от ударов и имеет хорошую стойкость к воздействию СОЖ.
- Ободок вместе с внешней циферблатной шкалой вращается на 360° для установки на ноль.
- Гильза и стержень притираются и проходят выборку для точного соответствия допуску по точности.
- Фиксатор для закрепления выставленного размера на циферблате. Увеличивает точность измерения и снижает вероятность ошибки из-за проворачивания шкалы.
- Циферблат.
- Встроенные регулируемые указатели допуска.
- Стандартная гильза диаметром 8 h6 сделана из высокопрочной нержавеющей стали.
- Стандартный наконечник с резьбой M2,5 изготовлен из закаленной легированной стали, что обеспечивает долговечность стабильной работы. Легко заменяется наконечниками других типов.
Перед началом работы необходимо проверить плавность хода гильзы и стержня, а также убедиться в наличии хвостовика и отсутствии повреждений на нём.
Принцип работы
Индикатор часового типа устанавливается в магнитную стойку
С помощью державки магнитной стойки [1] стандартный наконечник подводится к поверхности детали.
Затем замеряемую деталь вращают вокруг оси вращения и снимают показания биения с индикаторных часов.
Индикатор часового типа ИЧ10 (0.01мм) кл.1 бренда ТОЧИНТЕХ внесен в Государственный реестр под номером 89335-23 и может проходить поверку по необходимости в любой аккредитованной лаборатории.
