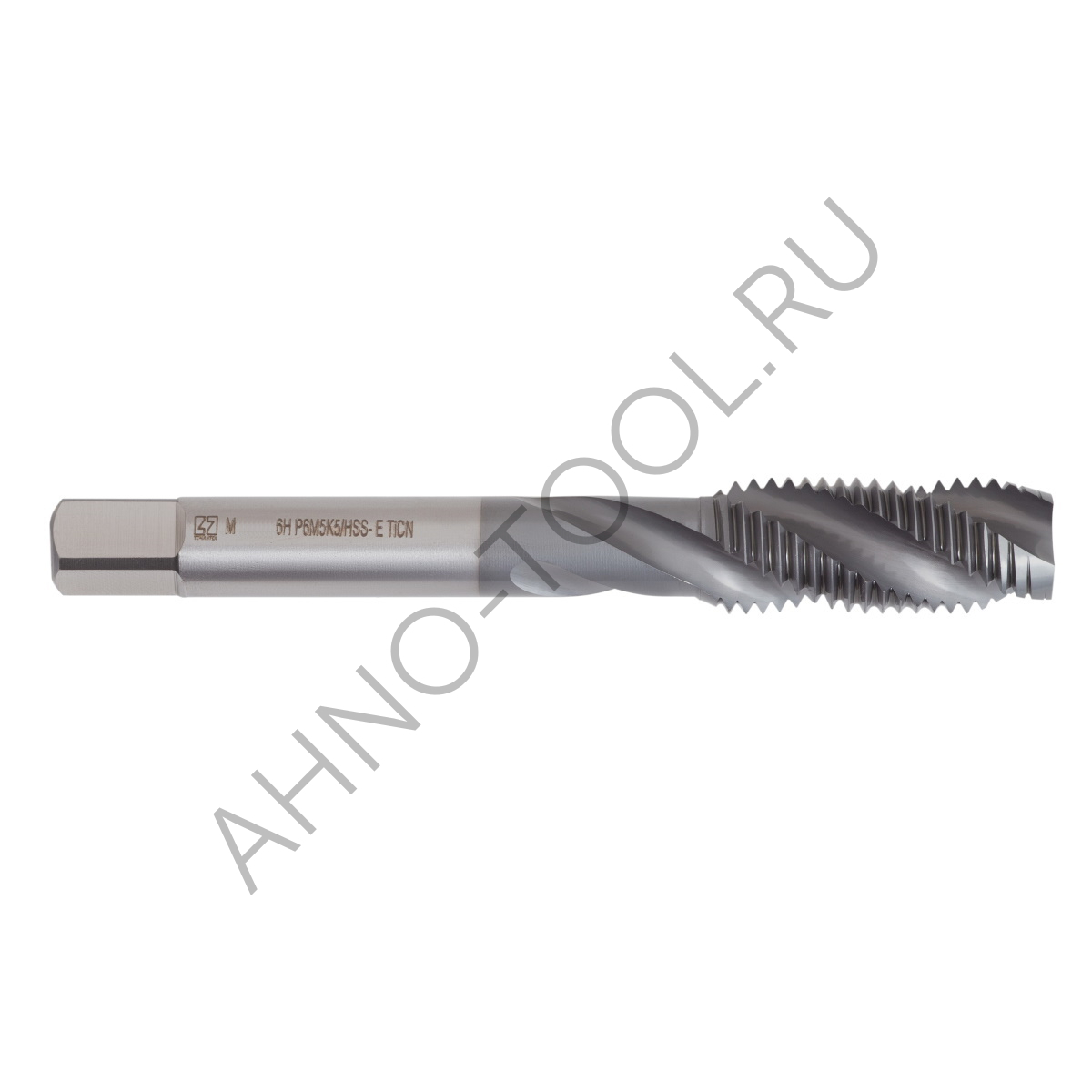

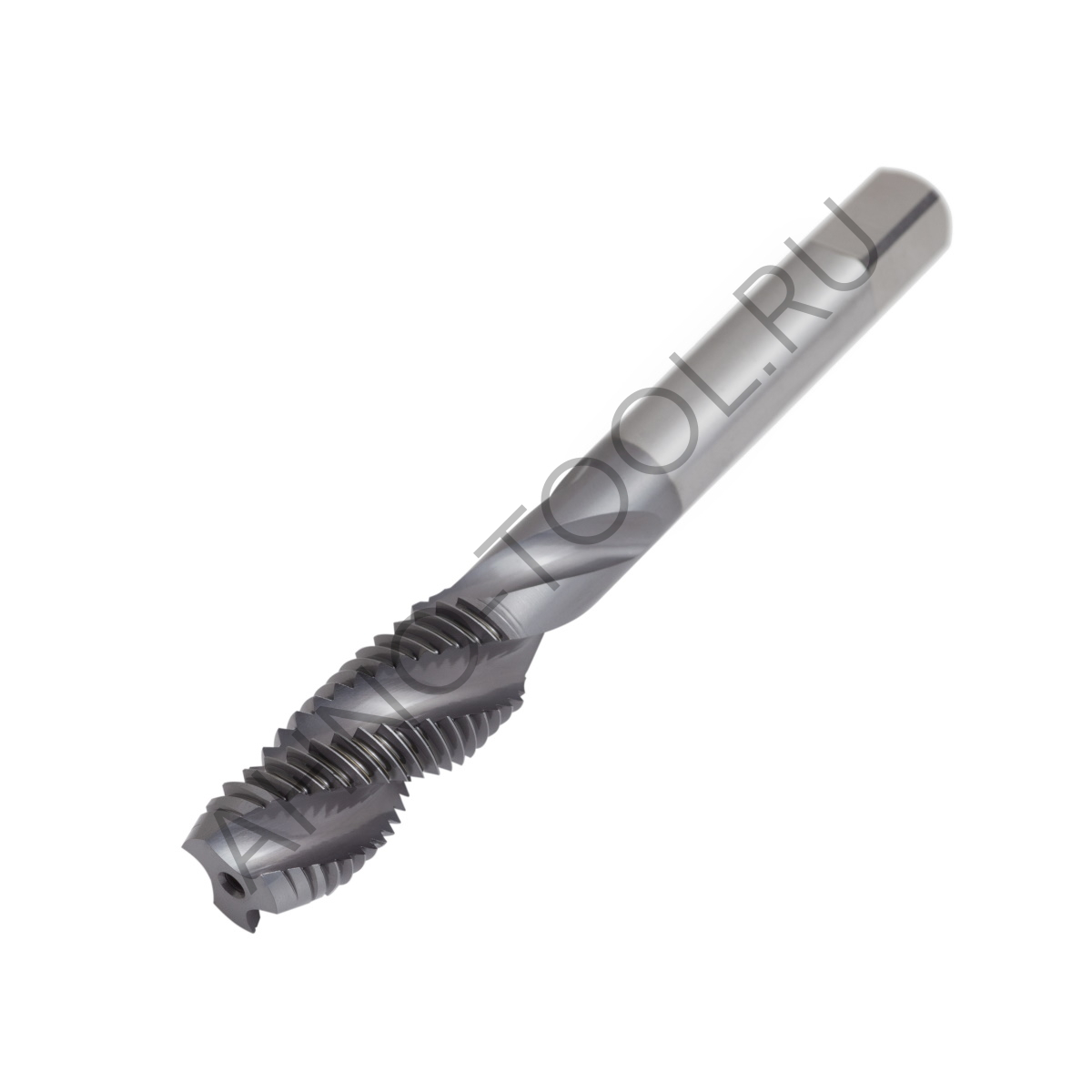

Метчик машинно-ручной М14х1,5 Р6М5К5/HSS-E ГОСТ 17933-72 TiCN, с винтовой канавкой, ТОЧИНТЕХ предназначен для нарезания метрической резьбы в глухих отверстиях, созданных в различных материалах, включая углеродистые и нержавеющие стали, чугуны, а также цветные металлы и их сплавы.

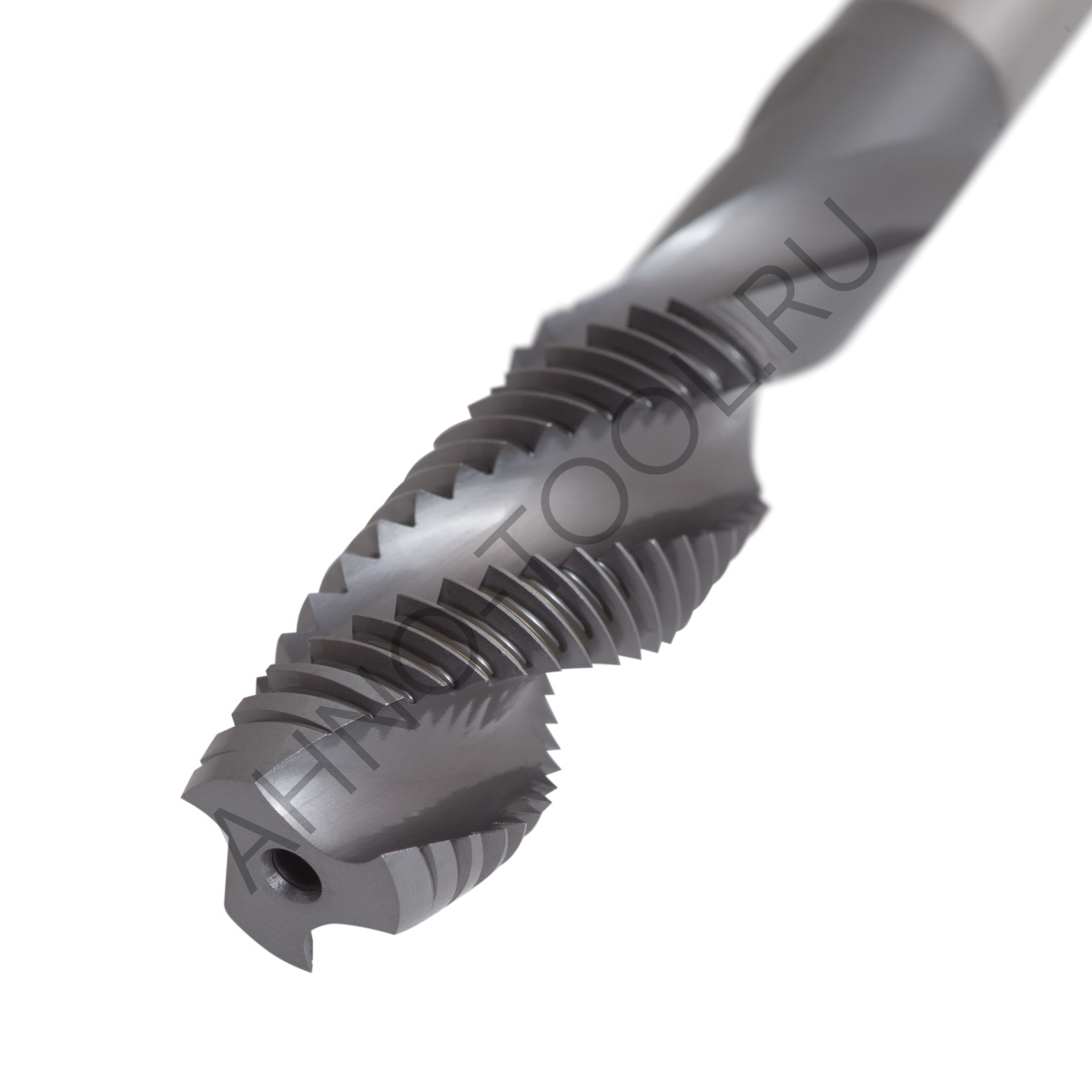

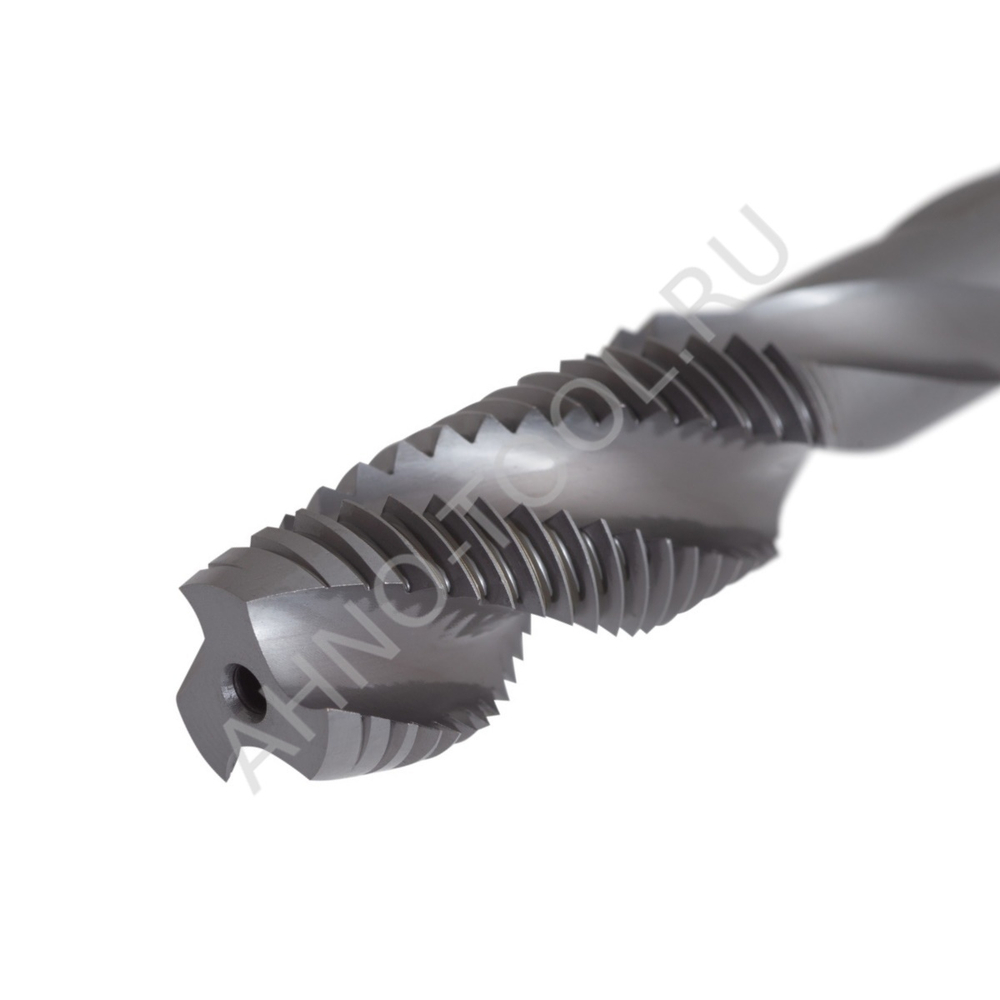

Винтовые канавки метчиков помогают деформировать срезаемую стружку и отводят ее в сторону хвостовика метчика, что обеспечивает более плавный процесс резания. Также стоит отметить, что для сквозных отверстий лучше использовать метчики с подточкой. Они имеют меньшую стойкость и стоят дешевле, чем метчики с винтовыми канавками.
Геометрические параметры метчика соответствуют ГОСТ 17933. Метчик изготовлен из быстрорежущей стали Р6М5К5 (содержание кобальта 5%). Благодаря специальному покрытию TiСN обладает высокой прочностью и стойкостью к истиранию и высоким температурам, значительно продлевается стойкость метчика, позволяет увеличивать режимы обработки.
Данное покрытие широко используется для инструмента из быстрорежущих сталей, твердых сплавов и керметов. Оно обладает высокой красностойкостью, выдерживая температуру до 450С°, и при этом нечувствительно к нагрузкам и ударным воздействиям. Это делает его идеальным выбором для инструмента, предназначенного для обработки материалов, таких как инконель и высоколегированные стали.
Для смазки при нарезании резьбы рекомендуется использовать масло или специализированные пасты. Если по техническим причинам это невозможно, следует применять СОЖ станка (эмульсию с содержанием масла от 5%).
Ниже приведены рекомендованные режимы резания для данного метчика, основанные на использовании специальных паст для нарезания резьбы.
| Обрабатываемый материал | Скорость резанья min м/мин | Скорость резанья max м/мин |
| Сталь автоматная HB 125 | 20 | 25 |
| Сталь углеродистая HB 190 | 20 | 25 |
| Сталь углеродистая HB250 | 18 | 24 |
| Сталь углеродистая HB270 | 15 | 20 |
| Сталь углеродистая HB300 | 10 | 14 |
| Сталь низколегированная (до 5% легирующих элементов) HB180 | 15 | 20 |
| Сталь низколегированная (до 5% легирующих элементов) HB275 | 15 | 20 |
| Сталь низколегированная (до 5% легирующих элементов) HB300 | 10 | 14 |
| Сталь низколегированная (до 5% легирующих элементов) HB1050 | 5 | 7 |
| Сталь высоколегированная (легирующих элементов от 5%) HB200 | 5 | 7 |
| Сталь нержавеющая HB200 | 10 | 15 |
| Сталь нержавеющая HB240 | 8 | 11 |
| Сталь нержавеющая HB180 | 6 | 8 |
| Серый чугун HB180 | 15 | 20 |
| Серый чугун HB260 | 8 | 11 |
| Высокопрочный чугун HB160 | 15 | 20 |
| Высокопрочный чугун HB250 | 5 | 11 |
| Медь и медный сплав (Бронза, Латунь) HB110 | 35 | 40 |
| Медь и медный сплав (Бронза, Латунь) HB90 | 12 | 17 |
| Медь и медный сплав (Бронза, Латунь) HB100 | 20 | 25 |
Эти режимы обеспечивают стойкость метчика в течение 90 минут
Максимальная глубина отверстия, которую можно нарезать с помощью таких метчиков, составляет L=2,5D.
Оснастка для метчиков
Метчики обычно закрепляются в цанговом патроне с цангой для метчиков или, что более предпочтительно, в резьбонарезном патроне.
Таблица размеров отверстий под резьбу 6Н в соответствии с ГОСТ 19257
| Номинальный диаметр резьбы | Шаг резьбы | Номинальный диаметр | Предельное отклонение |
| 14 | 1,5 | 12,43 | +0,22 |
Параметры резьбы, соответствующие ГОСТ 10549
| Шаг резьбы | Сбег резьбы Х | Недорез резьбы α | Фаска Z | ||
| max | min | max | min | ||
| 1,5 | 4,0 | 2,7 | 6,0 | 4,5 | 1,6 |
Метчики ТОЧИНТЕХ отличаются высоким качеством, что подтверждается их успешной работой на различных материалах. Наша компания провела многочисленные испытания метчиков разных производителей.
Метчик ТОЧИНТЕХ продемонстрировал не только высокое качество своей продукции, но и конкурентную цену, что делает его предложение привлекательным для многих покупателей.
Метчик машинно-ручной М14х1,5 ГОСТ 17933-72 DIN371 TiCN, с винтовой канавкой, ТОЧИНТЕХ предназначен для нарезания метрической резьбы в глухих отверстиях, созданных в различных материалах, включая углеродистые и нержавеющие стали, чугуны, а также цветные металлы и их сплавы.
Винтовые канавки метчиков помогают деформировать срезаемую стружку и отводят ее в сторону хвостовика метчика, что обеспечивает более плавный процесс резания. Также стоит отметить, что для сквозных отверстий лучше использовать метчики с подточкой. Они имеют меньшую стойкость и стоят дешевле, чем метчики с винтовыми канавками.
Геометрические параметры метчика соответствуют ГОСТ 17933.
Метчик изготовлен из быстрорежущей стали Р6М5К5 (содержание кобальта 5%). Благодаря специальному покрытию TiСN обладает высокой прочностью и стойкостью к истиранию и высоким температурам, значительно продлевается стойкость метчика, позволяет увеличивать режимы обработки.
Данное покрытие широко используется для инструмента из быстрорежущих сталей, твердых сплавов и керметов. Оно обладает высокой красностойкостью, выдерживая температуру до 450С°, и при этом нечувствительно к нагрузкам и ударным воздействиям. Это делает его идеальным выбором для инструмента, предназначенного для обработки материалов, таких как инконель и высоколегированные стали.
Для смазки при нарезании резьбы рекомендуется использовать масло или специализированные пасты. Если по техническим причинам это невозможно, следует применять СОЖ станка (эмульсию с содержанием масла от 5%).
Ниже приведены рекомендованные режимы резания для данного метчика, основанные на использовании специальных паст для нарезания резьбы.
| Обрабатываемый материал | Скорость резанья min м/мин |
Скорость резанья max м/мин |
| Сталь автоматная HB 125 | 20 | 25 |
| Сталь углеродистая HB 190 | 20 | 25 |
| Сталь углеродистая HB250 | 18 | 24 |
| Сталь углеродистая HB270 | 15 | 20 |
| Сталь углеродистая HB300 | 10 | 14 |
| Сталь низколегированная (до 5% легирующих элементов) HB180 | 15 | 20 |
| Сталь низколегированная (до 5% легирующих элементов) HB275 | 15 | 20 |
| Сталь низколегированная (до 5% легирующих элементов) HB300 | 10 | 14 |
| Сталь низколегированная (до 5% легирующих элементов) HB1050 | 5 | 7 |
| Сталь высоколегированная (легирующих элементов от 5%) HB200 | 5 | 7 |
| Сталь нержавеющая HB200 | 10 | 15 |
| Сталь нержавеющая HB240 | 8 | 11 |
| Сталь нержавеющая HB180 | 6 | 8 |
| Серый чугун HB180 | 15 | 20 |
| Серый чугун HB260 | 8 | 11 |
| Высокопрочный чугун HB160 | 15 | 20 |
| Высокопрочный чугун HB250 | 5 | 11 |
| Медь и медный сплав (Бронза, Латунь) HB110 | 35 | 40 |
| Медь и медный сплав (Бронза, Латунь) HB90 | 12 | 17 |
| Медь и медный сплав (Бронза, Латунь) HB100 | 20 | 25 |
Эти режимы обеспечивают стойкость метчика в течение 90 минут
Максимальная глубина отверстия, которую можно нарезать с помощью таких метчиков, составляет L=2,5D.
Оснастка для метчиков
Метчики обычно закрепляются в цанговом патроне с цангой для метчиков или, что более предпочтительно, в резьбонарезном патроне.
Таблица размеров отверстий под резьбу 6Н в соответствии с ГОСТ 19257
| Номинальный диаметр резьбы | Шаг резьбы | Номинальный диаметр | Предельное отклонение |
| 14 | 1,5 | 12,43 | +0,22 |
Параметры резьбы, соответствующие ГОСТ 10549
| Шаг резьбы | Сбег резьбы Х | Недорез резьбы α | Фаска Z | ||
| max | min | max | min | ||
| 1,5 | 4,0 | 2,7 | 6,0 | 4,5 | 1,6 |
Метчики ТОЧИНТЕХ отличаются высоким качеством, что подтверждается их успешной работой на различных материалах. Наша компания провела многочисленные испытания метчиков разных производителей.
Метчик ТОЧИНТЕХ продемонстрировал не только высокое качество своей продукции, но и конкурентную цену, что делает его предложение привлекательным для многих покупателей.
