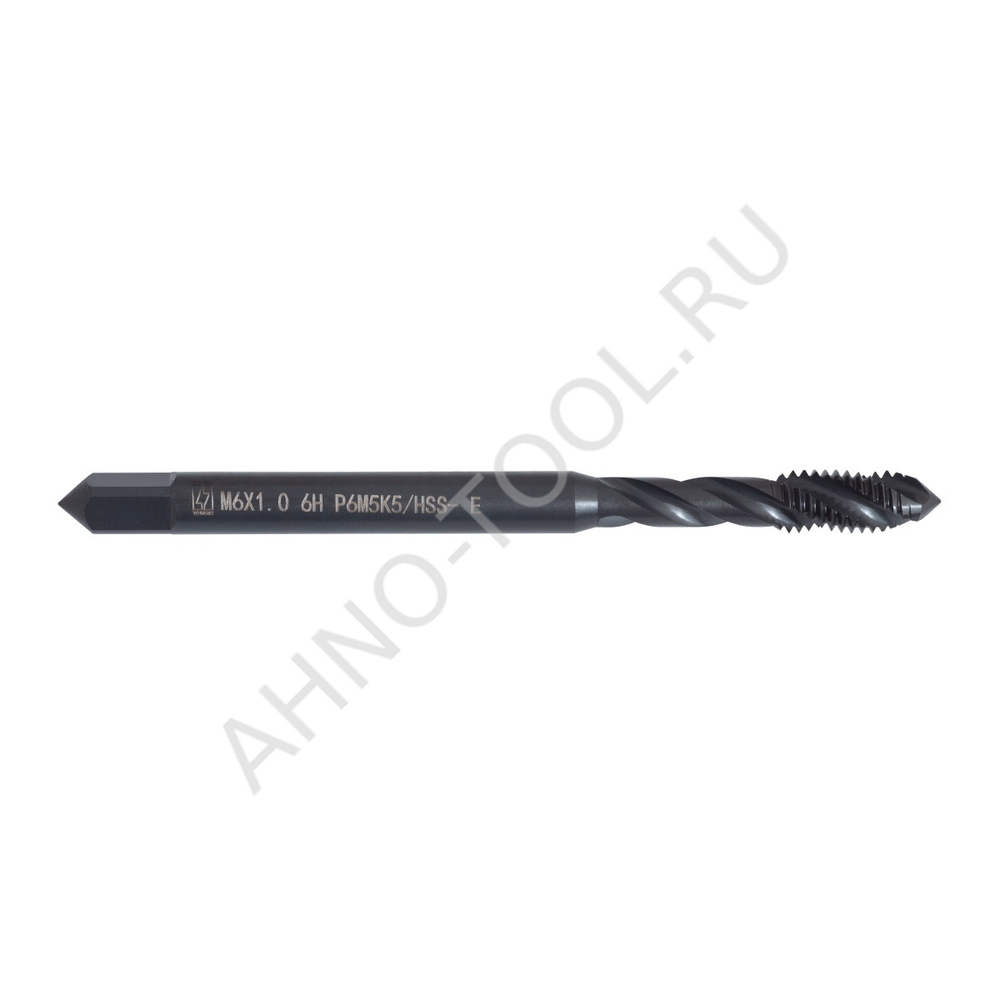

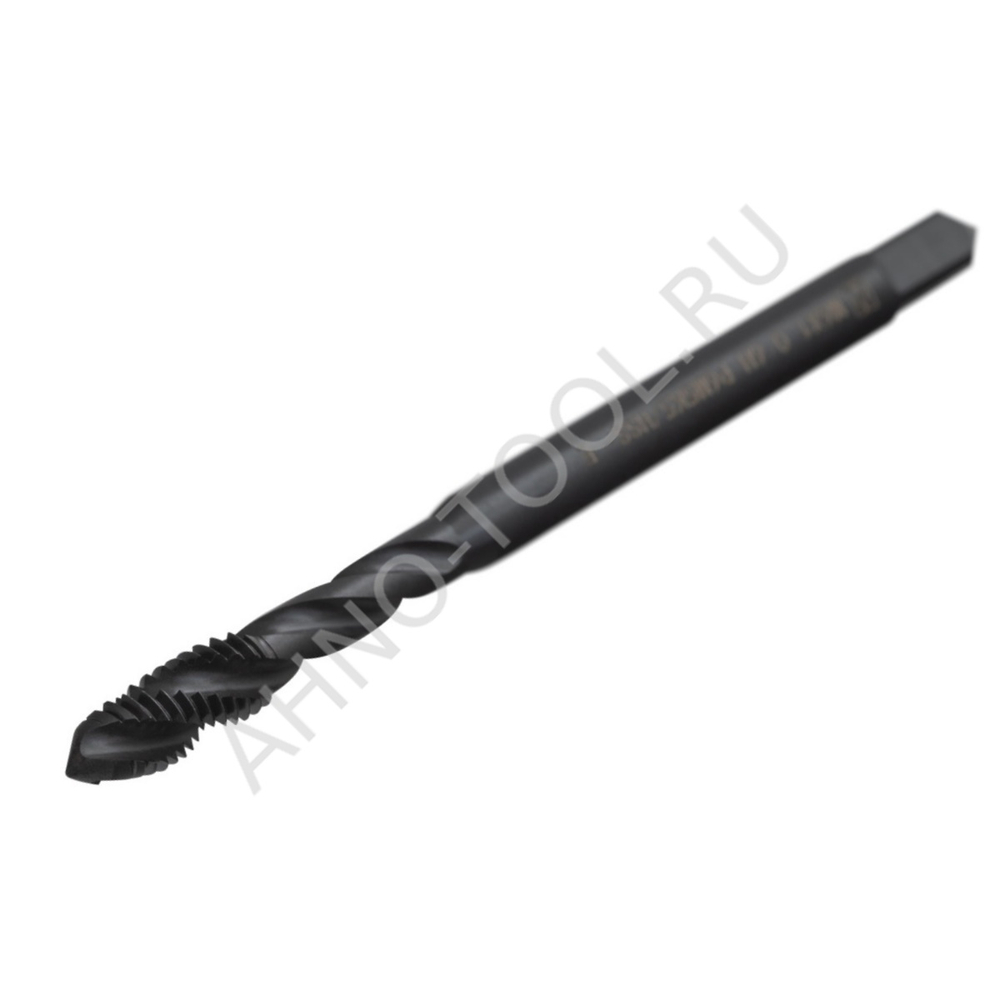

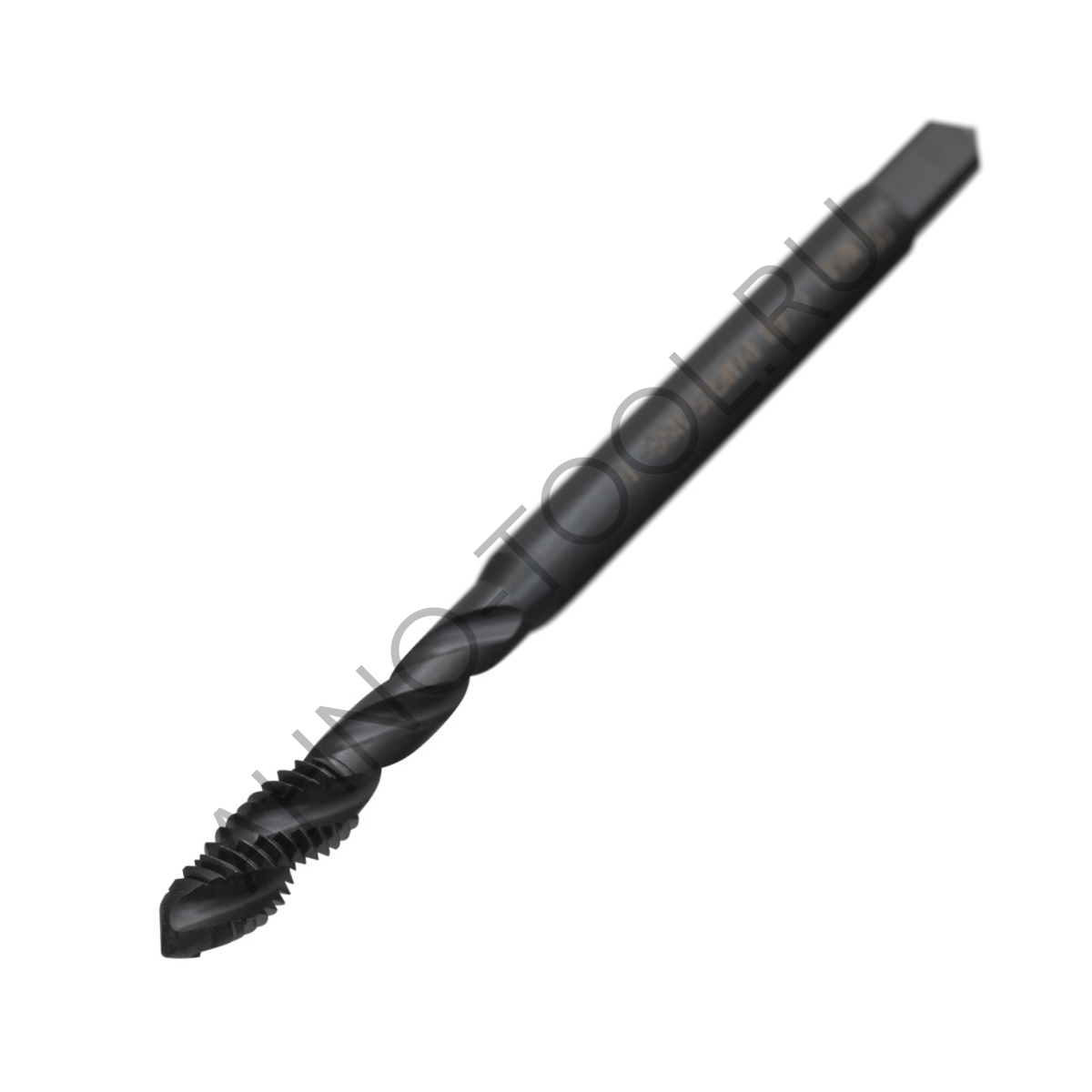

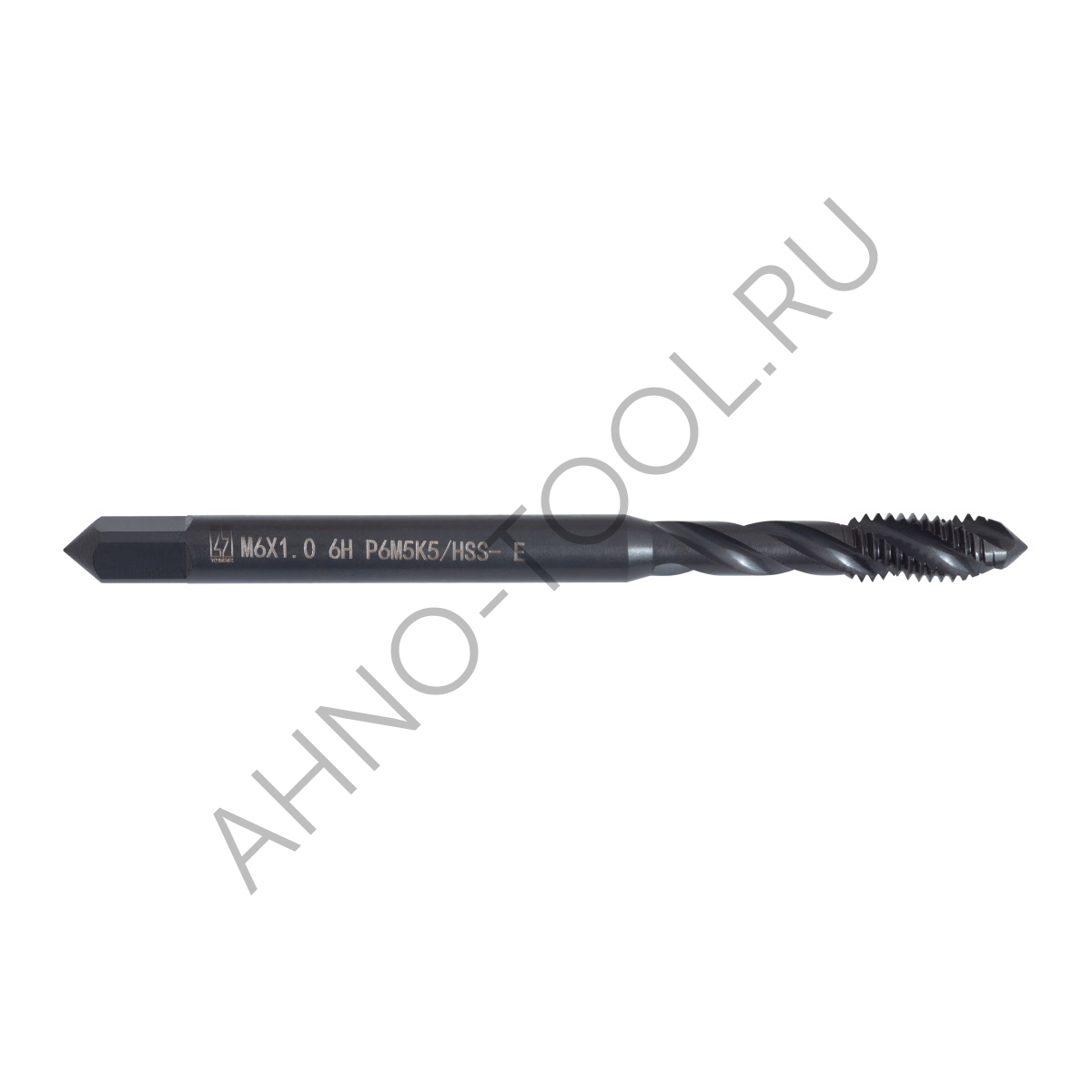

Метчик машинно-ручной М6,0х1,0 Р6М5К5/HSS-E DIN371 BLACK OXIDE, с винтовой канавкой, ТОЧИНТЕХ разработан для выполнения метрической резьбы в глухих отверстиях, созданных в различных материалах, включая углеродистые и легированные стали, нержавеющую сталь, чугун, алюминиевые сплавы, медь и медные сплавы.

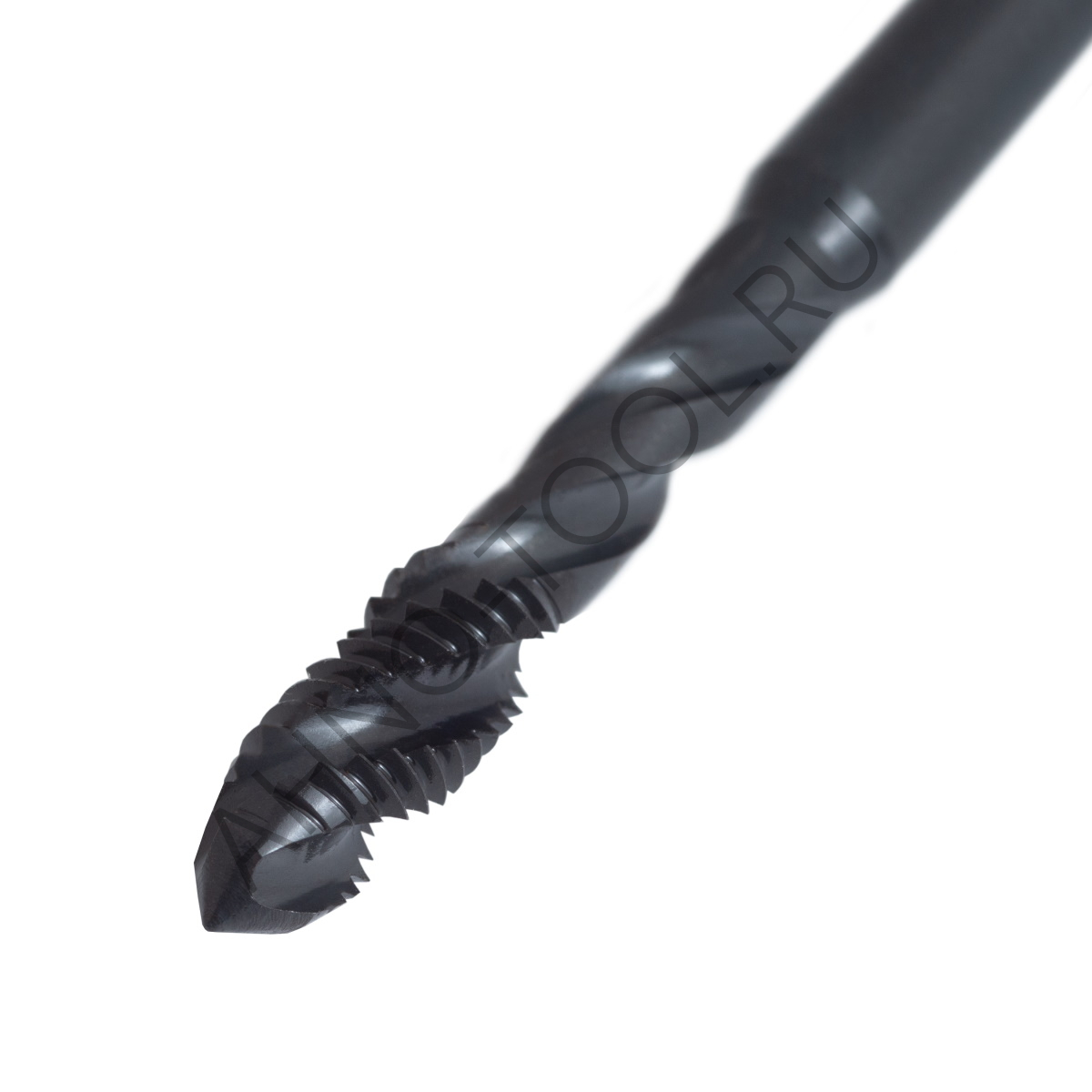

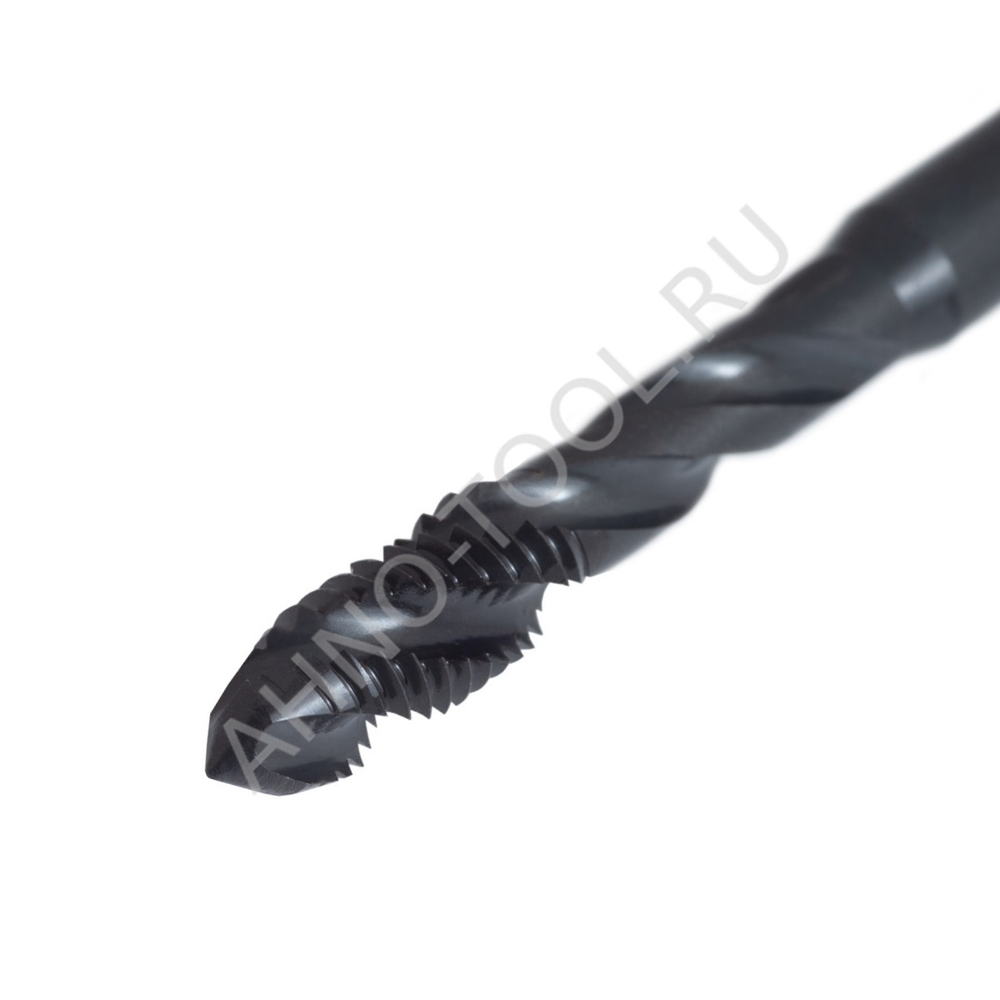

Винтовые канавки метчиков помогают деформировать срезаемую стружку и отводят ее в сторону хвостовика метчика, что обеспечивает более плавный процесс резания. Также стоит отметить, что для сквозных отверстий лучше использовать метчики с подточкой. Они имеют меньшую стойкость и стоят дешевле, чем метчики с винтовыми канавками.
Геометрические параметры метчика соответствуют DIN371. Метчик изготовлен из быстрорежущей стали марки Р6М5К5 (содержание кобальта 5%) и покрыт защитным слоем BLACK OXIDE, который обеспечивает надежную защиту от коррозии во время хранения и облегчает смазку рабочей зоны при нарезании резьбы в отверстиях.
В процессе нарезания резьбы рекомендуется использовать масло средней вязкости или специализированные пасты. В случае технологических ограничений, следует применять СОЖ (смазочно-охлаждающую жидкость) станка.
При использовании СОЖ станка следует применять эмульсию с содержанием масла не менее 5%.
Ниже представлены рекомендованные режимы резания для работы с данным метчиком, основанные на использовании специальных паст для нарезания резьбы.
| Обрабатываемый материал | Скорость резанья min м/мин | Скорость резанья max м/мин |
| Сталь автоматная HB 125 | 15 | 20 |
| Сталь углеродистая HB 190 | 15 | 20 |
| Сталь углеродистая HB250 | 12 | 18 |
| Сталь углеродистая HB270 | 10 | 15 |
| Сталь углеродистая HB300 | 6 | 10 |
| Сталь низколегированная (до 5% легирующих элементов) HB180 | 10 | 15 |
| Сталь низколегированная (до 5% легирующих элементов) HB275 | 10 | 15 |
| Сталь низколегированная (до 5% легирующих элементов) HB300 | 6 | 10 |
| Сталь низколегированная (до 5% легирующих элементов) HB1050 | 3 | 5 |
| Сталь высоколегированная (легирующих элементов от 5%) HB200 | 3 | 5 |
| Сталь нержавеющая HB200 | 3 | 5 |
| Сталь нержавеющая HB240 | 7 | 10 |
| Сталь нержавеющая HB180 | 5 | 8 |
| Серый чугун HB180 | 4 | 6 |
| Серый чугун HB260 | 10 | 15 |
| Высокопрочный чугун HB160 | 5 | 8 |
| Высокопрочный чугун HB250 | 10 | 15 |
| Медь и медный сплав (Бронза, Латунь) HB110 | 25 | 35 |
| Медь и медный сплав (Бронза, Латунь) HB90 | 8 | 15 |
| Медь и медный сплав (Бронза, Латунь) HB100 | 15 | 20 |
| Алюминий и Алюминиевые сплавы | 15 | 20 |
Эти режимы обеспечивают стойкости метчика в течение 90 минут
Максимальная глубина отверстия, которую можно нарезать с помощью подобных метчиков, составляет L=2,5D.
Этими метчиками также можно нарезать резьбу в более мягких материалах, таких как цветные металлы и автоматные стали с добавлением свинца.
Оснастка для метчиков
Метчики обычно закрепляются в цанговом патроне с цангой для метчиков или, что более предпочтительно, в резьбонарезном патроне.
Покрытие BLACK OXIDE представляет собой плотную маслянистую плёнку, которая в некоторых случаях обладает рядом преимуществ по сравнению с другими покрытиями, такими как TIN или TICN.
Например, оно может быть предпочтительным в ситуациях, когда на производстве отсутствует возможность восстановления покрытий TIN или TICN. В таких случаях метчик работает хорошо при первой установке, но при необходимости переточки требуется время и абразивный инструмент для удаления покрытия. После первой и последующих переточек метчик будет работать так же, как и метчик без покрытия, поскольку покрытие будет отсутствовать на основных поверхностях. При каждой последующей обработке также потребуется время и абразивный инструмент для удаления остаточного покрытия.
Также при нарезании резьбы в мягких материалах покрытие BLACK OXIDE является более предпочтительным, поскольку защита материала метчика от температурных воздействий и истирания не так важна при работе с цветными металлами. При нарезании резьбы в цветных металлах более значимы смазка поверхностей и полированная поверхность метчика, что и обеспечивает покрытие BLACK OXIDE.
Таблица размеров отверстий под резьбу 6Н в соответствии с ГОСТ 19257
| Номинальный диаметр резьбы | Шаг резьбы | Номинальный диаметр | Предельное отклонение |
| 6,0 | 1,0 | 4,95 | +0,20 |
Параметры резьбы в соответствии с ГОСТ 10549
| Шаг резьбы | Сбег резьбы Х | Недорез резьбы α | Фаска Z | ||
| max | min | max | min | ||
| 1,0 | 2,7 | 1,8 | 5,0 | 3,8 | 1,6 |
Метчики ТОЧИНТЕХ отличаются высоким качеством, что подтверждается их успешной работой на различных материалах. Наша компания провела многочисленные испытания метчиков разных производителей.
Метчик ТОЧИНТЕХ продемонстрировал не только высокое качество своей продукции, но и конкурентную цену, что делает его предложение привлекательным для многих покупателей.
