Оправка для корпусных сверл MTA4-SLA25-80 ACCKee
Оправка предназначена для установки осевого инструмента с системой крепления Weldon.
Оправка изготовлена из конструкционной стали 45. Чтобы улучшить её механические свойства, была проведена термообработка.
Зажимные болты также выполнены из стали 45 и обработаны термическим способом, а также покрыты оксидным слоем.
После использования оправку необходимо промыть и покрыть тонким слоем масла, чтобы предотвратить коррозию.
Принцип работы оправки.

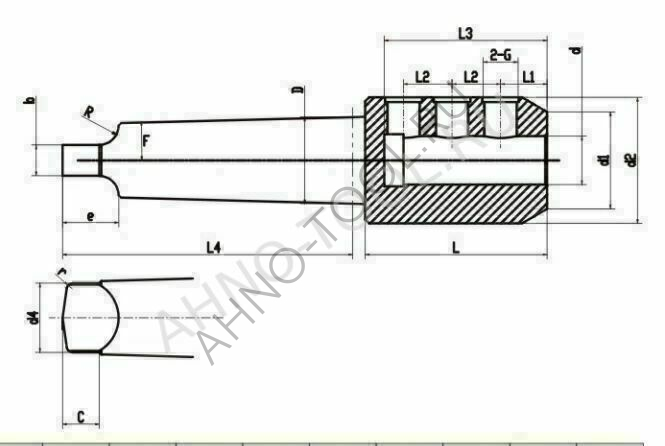

Оправку устанавливают в конус станка с помощью конуса Морзе, что позволяет зафиксировать её в одном положении. Затем хвостовик инструмента типа Weldon вставляют в оправку по диаметру d и надёжно фиксируют крепёжными болтами.
После этого, в зависимости от типа используемого оборудования, инструмент либо вращается вместе с оправкой, либо вращается деталь.
Преимущества:
— Можно использовать эти оправки вместе с другими, что позволяет применять более широкий спектр инструментов.
— Оправки стоят недорого, потому что их изготовление не требует сложных технологий.
— Они подходят для различных инструментов.
— Оправки рассчитаны на долгий срок службы, так как их конструкция предотвращает чрезмерные нагрузки на поверхности, которые могут привести к поломке.
Недостатки:
— Невозможно использовать на станках с числовым программным управлением (ЧПУ) без дополнительной оправки.
— Не рекомендуется использовать на высоких оборотах, так как оправка не отбалансирована.

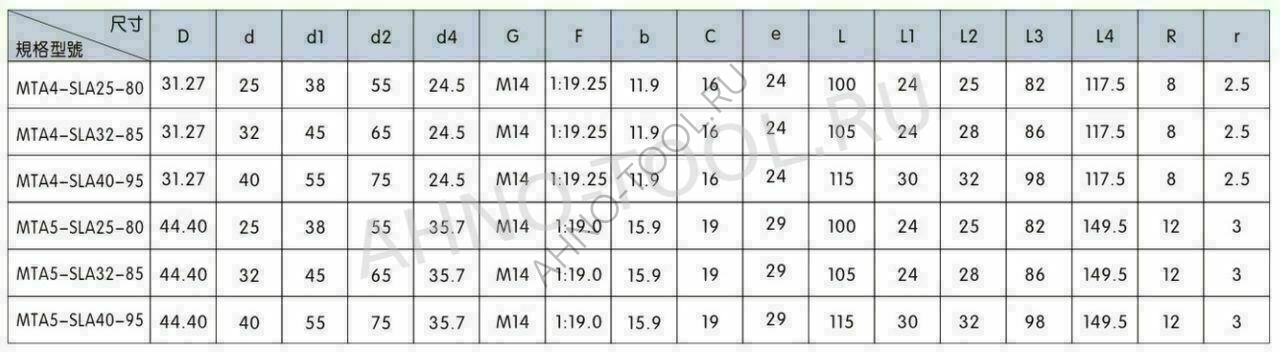

Таблица параметров
