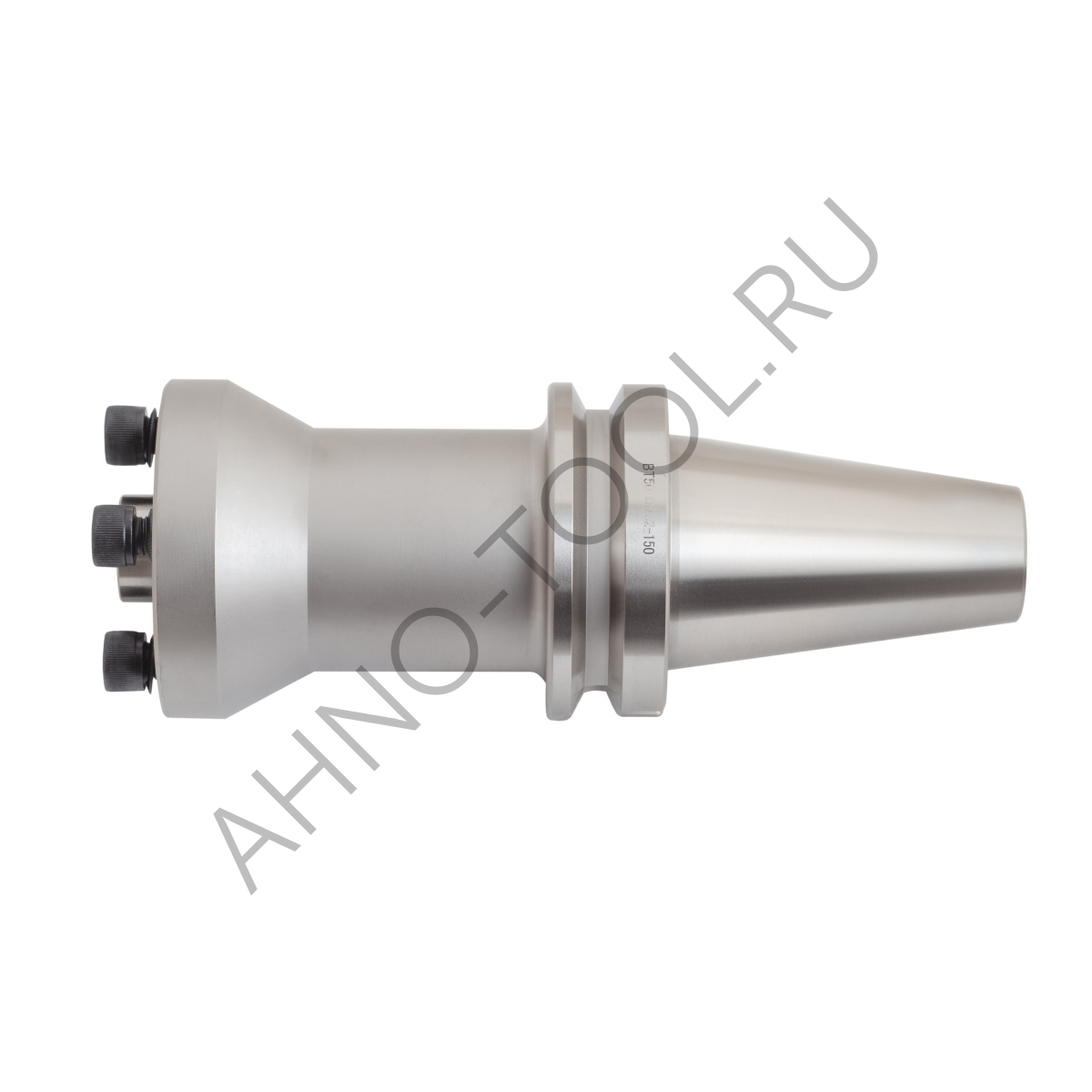

Оправка BT50-DM32-150 предназначена для надежного крепления расточных головок большого диаметра. Процесс установки расточных головок осуществляется следующим образом:

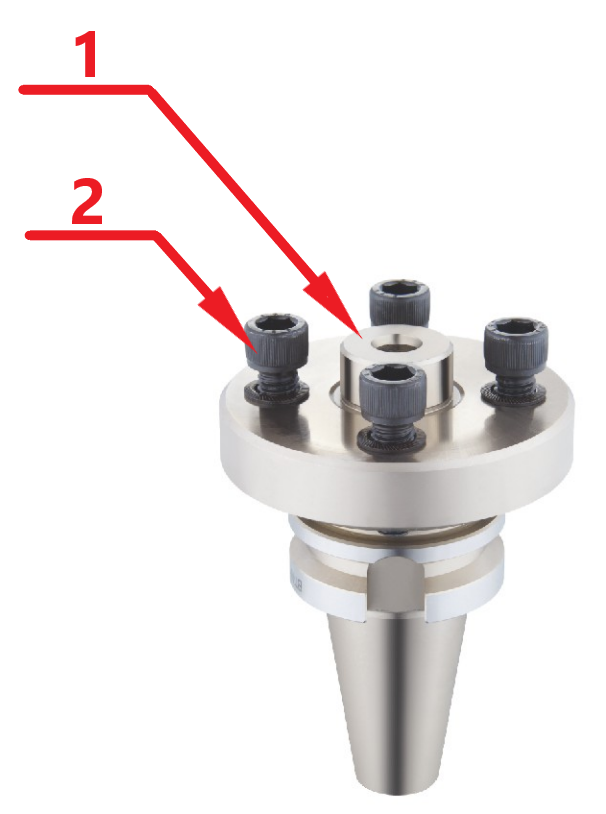

1. Расточная оправка устанавливается на срезанный палец 1 и надежно фиксируется четырьмя прижимными болтами 2.
2. Затем расточная головка вместе с оправкой вставляется в конус расточного станка. Настройка системы на нужный диаметр может производиться как до установки головки в оправку, так и после.
Расшифровка маркировки
BT50 – конус оправки для крепления расточной головки.
DM32 – диаметр срезанного штифта для крепления расточной головки.
150 – длина вылета оправки.
Оправка изготовлена из китайского аналога стали 40Х с последующим термоулучшением, что обеспечивает её долговечность и надежность крепления.
Если конус оснастки станка предназначен для автоматической смены инструмента, то расточную головку большого диаметра можно заменить в шпинделе станка так же, как и обычный инструмент. Однако такая опция доступна не на всех станках, так как расточные головки большого диаметра обычно имеют слишком большие габариты для магазинов станков с ЧПУ.
