Патрон для регулировки механизма АСИ HSK100A-ATC-40D BRIGHT-TOOLS
HSK100A – высокотехнологичный конус, который обеспечивает точную фиксацию инструмента и его позиционирование при высоких скоростях вращения. Этот конус часто используется в современных станках с числовым программным управлением (ЧПУ), так как они могут работать на значительных скоростях с высокой точностью. Наружный фланец диаметром 100 мм обеспечивает плотное прилегание конуса A. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
|
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но при этом она обеспечивает одну из самых высоких степеней точности. Плюсы конуса типа HSK: - Хорошо работает на больших оборотах; - Большая точность базирования инструмента; - Небольшая масса оснастки; - Хорошая повторяемость; - Обеспечивает автоматическую смену инструмента. |
 |
ATC − эта оправка используется для автоматической смены инструмента в станках с числовым программным управлением. Она применяется сервисными службами для ремонта и настройки оборудования, а также ремонтными предприятиями и производителями оборудования.
40D − Вылет оправки со шпинделя станка составляет 40D, что позволяет осуществлять настройку станка на больших вылетах, обеспечивая точность настройки и корректную работу оборудования.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности. Это способствует долговечности работы оправки и точности механической обработки.
Использование:
- Установите конус в шпиндель станка.

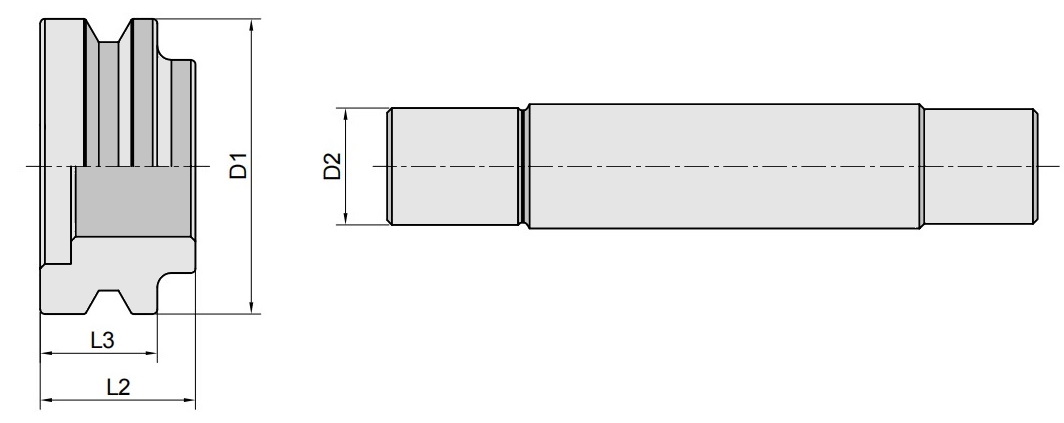

- Установите фланец на кронштейн АТС.
- Вставьте штифт во фланец.
- Отрегулируйте рычаг АТС и убедитесь, что передняя часть штифта полностью вошла во фланец.
Патрон для регулировки механизма АСИ HSK100A-ATC-40D BRIGHT-TOOLS
HSK100A – высокотехнологичный конус, который обеспечивает точную фиксацию инструмента и его позиционирование при высоких скоростях вращения. Этот конус часто используется в современных станках с числовым программным управлением (ЧПУ), так как они могут работать на значительных скоростях с высокой точностью. Наружный фланец диаметром 100 мм обеспечивает плотное прилегание конуса A. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
 |
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но при этом она обеспечивает одну из самых высоких степеней точности.
Плюсы конуса типа HSK:
- Хорошо работает на больших оборотах;
- Большая точность базирования инструмента;
- Небольшая масса оснастки;
- Хорошая повторяемость;
- Обеспечивает автоматическую смену инструмента.
ATC − эта оправка используется для автоматической смены инструмента в станках с числовым программным управлением. Она применяется сервисными службами для ремонта и настройки оборудования, а также ремонтными предприятиями и производителями оборудования.
40D − Вылет оправки со шпинделя станка составляет 40D, что позволяет осуществлять настройку станка на больших вылетах, обеспечивая точность настройки и корректную работу оборудования.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности. Это способствует долговечности работы оправки и точности механической обработки.
Использование:
- Установите конус в шпиндель станка.
- Установите фланец на кронштейн АТС.
- Вставьте штифт во фланец.
- Отрегулируйте рычаг АТС и убедитесь, что передняя часть штифта полностью вошла во фланец.
