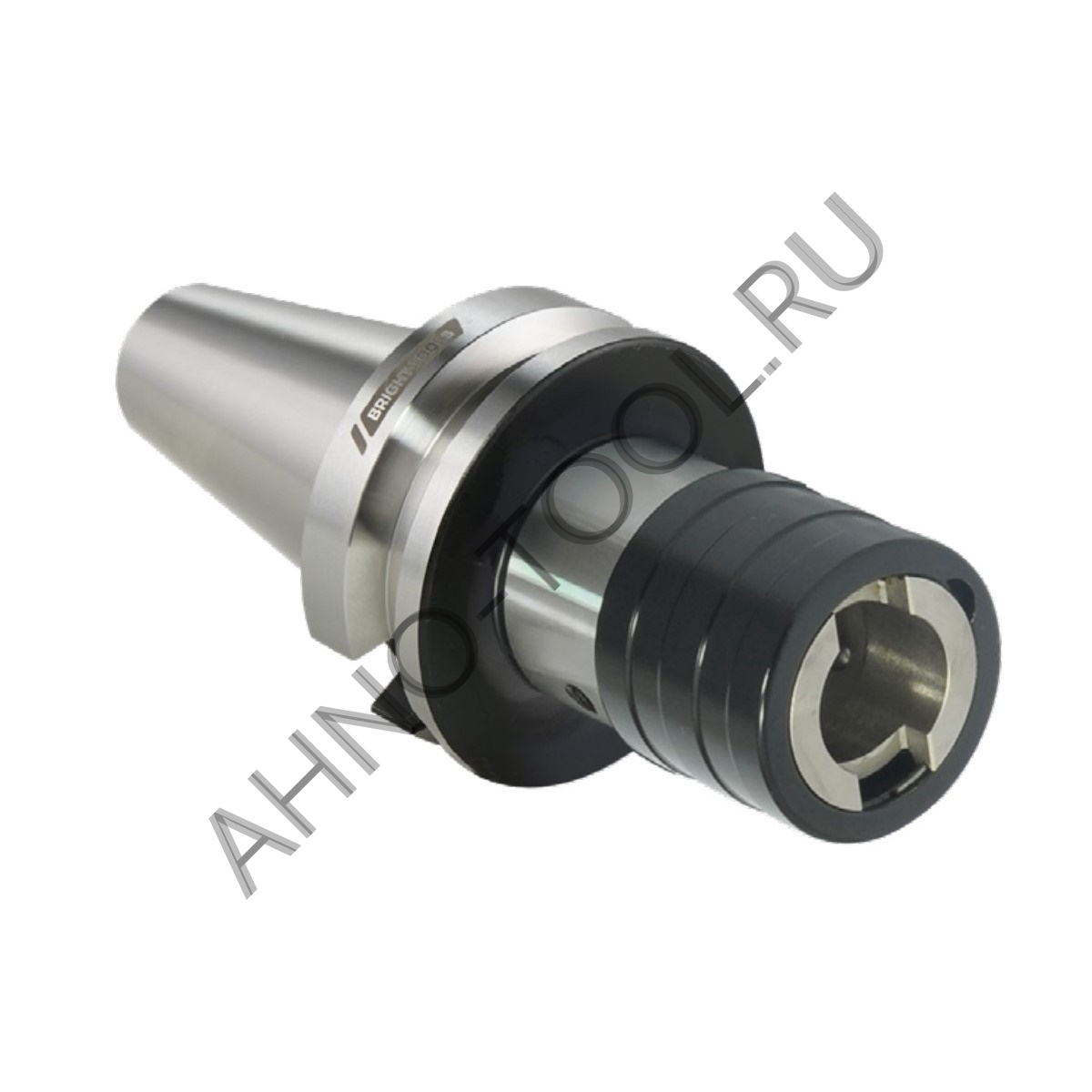

Патрон резьбонарезной BT50-TC312-100 быстросменный с компенсацией длины BRIGHT-TOOLS
BT50 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
ТС312 − Резьбонарезной патрон предназначен для установки метчиков. Данный патрон идеально подходит для процесса резьбонарезания, так как он оснащён механизмом компенсации в двух направлениях, что предотвращает перекос в процессе резьбонарезания. Также, в случае заклинивания метчика в отверстии в результате резьбонарезания, в патроне предусмотрен предохранительный механизм, который предотвращает поломку метчика. Диапазон диаметров метчиков, вставляемых в цангу от 3 до 12 мм.
100 − вылет оправки со шпинделя станка составляет 100 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Патрон резьбонарезной BT50-TC312-100 быстросменный с компенсацией длины BRIGHT-TOOLS
BT50 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Особенности конуса типа BT:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
ТС312 − резьбонарезной патрон предназначен для установки метчиков. Данный патрон идеально подходит для процесса резьбонарезания, так как данные патроны имеют механизм компенсации в двух направлениях во избежании перекоса в процессе работы. В патроне есть предохранительный механизм, который предотвращает поломку метчика в отверстии в случае заклинивания. Диапазон диаметров метчиков, вставляемых в цангу от 3 до 12 мм.
100 − вылет оправки со шпинделя станка составляет 100 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
