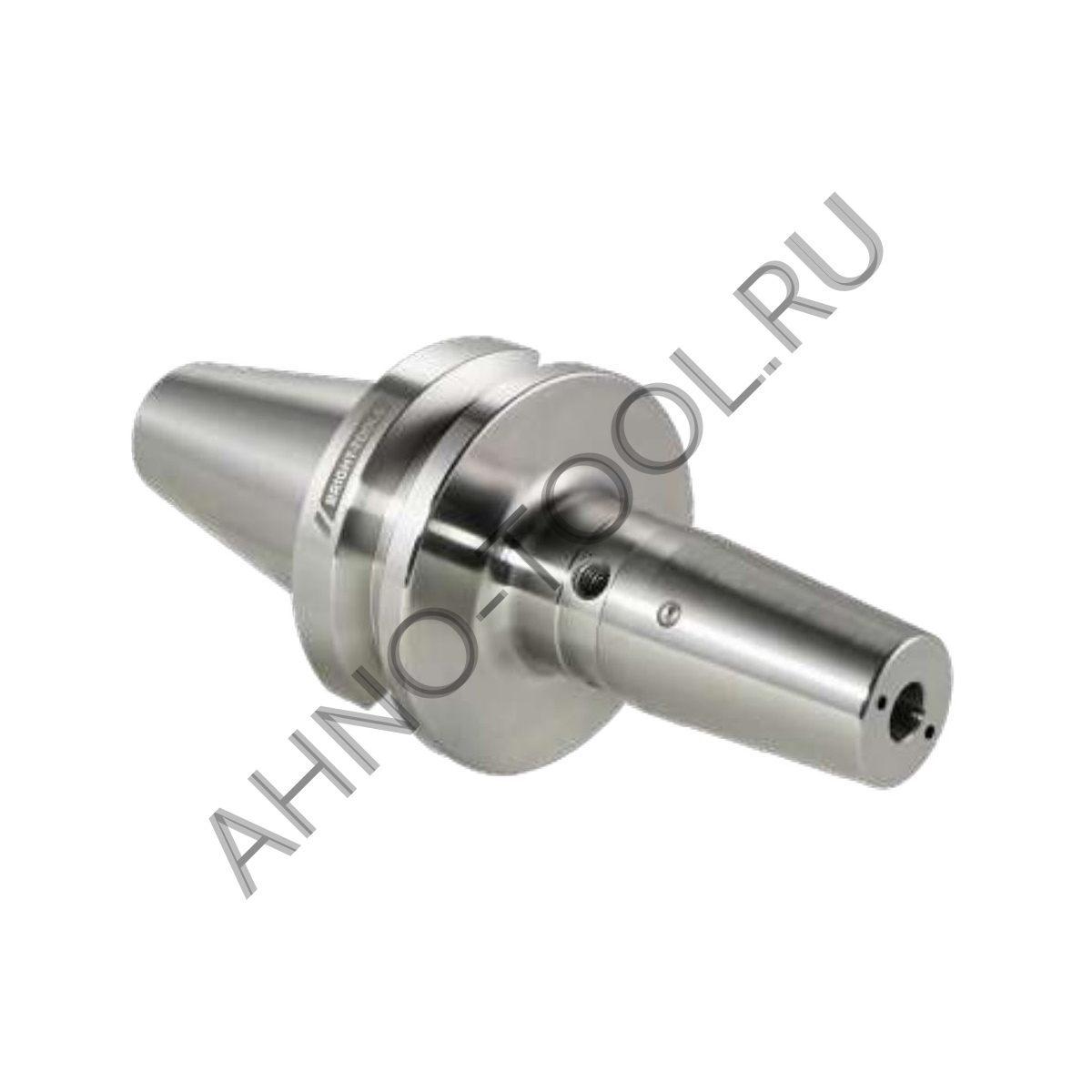

Патрон с термозажимом 4,5° BT40-SF25-120K BRIGHT-TOOLS
BT40 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
SF25 − оправка для крепления осевого монолитного инструмента с большой точностью и надёжностью. Диаметр хвостовика вставляемого инструмента составляет 25 мм.
Осевой инструмент крепится следующим образом:
Оправка вставляется в термостанцию и разогревается до высоких температур в результате чего расширяется. Далее, выключается нагрев и в разогретую оправку вставляется осевой инструмент. По мере остывания оправки, все её размеры приходят в исходное состояние и инструмент надёжно фиксируется в результате натяга. По окончании работы оправка снова устанавливается в термостанцию, и после разогрева оправки инструмент свободно извлекается. Когда оправка остынет, ее можно сдать на хранение до дальнейшего использования.
Данный вариант крепления осевого инструмента считается наиболее надежным и точным.
120 − вылет оправки со шпинделя станка составляет 120 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
K − для повышения эффективности обработки в данных оправках предусмотрена возможность внутреннего подвода СОЖ. Это позволяет более эффективно охлаждать вставленный инструмент и выполнять механическую обработку на повышенных режимах резания.
Угол 4,5° позволяет снизить вибрации и поводки оправки в процессе работы, что дает возможность увеличить режимы обработки и улучшить шероховатость обрабатываемой поверхности. Данный параметр немного увеличивает время смены инструмента, т.к. оправка дольше нагревается и остывает, но это не является критичным.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
