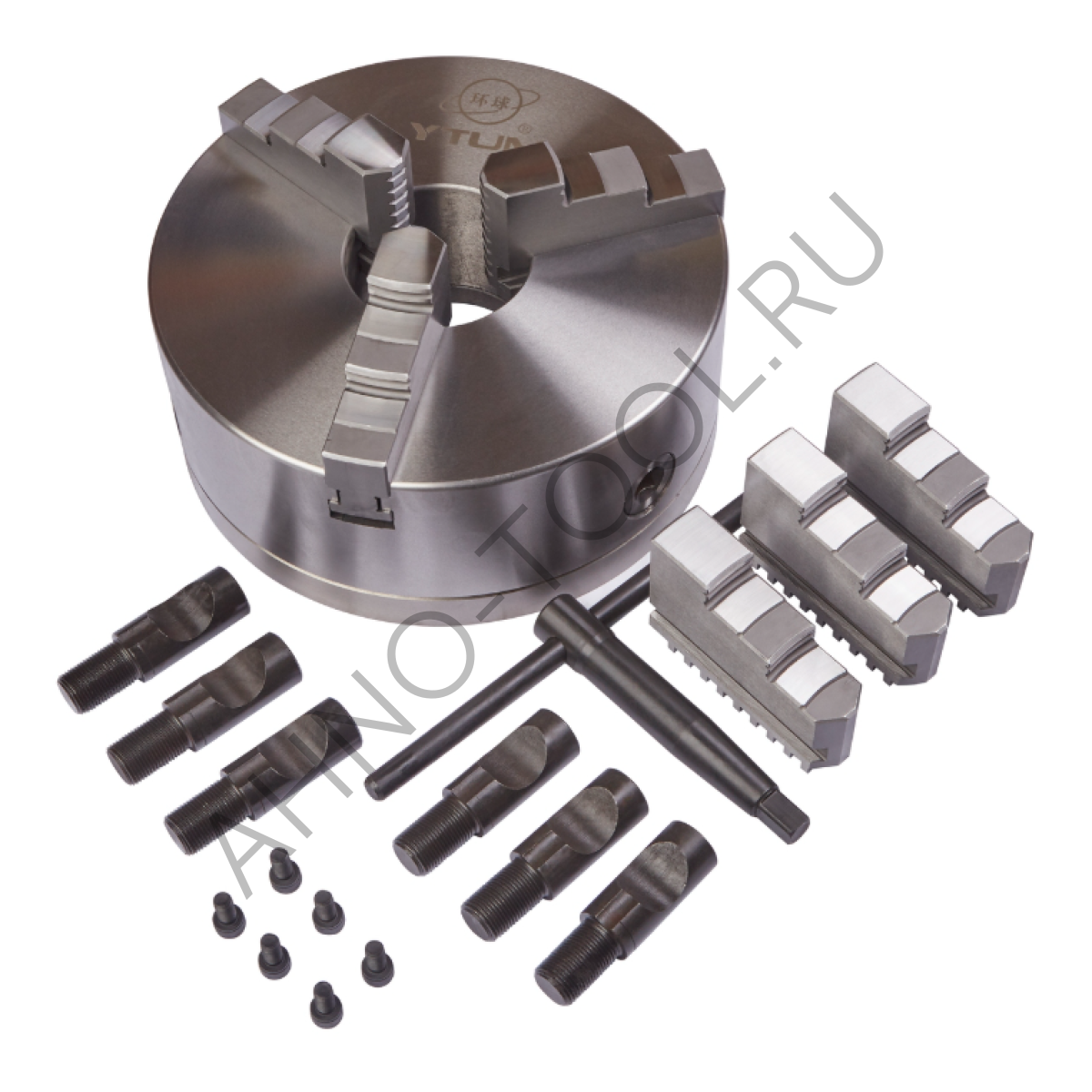

Патрон токарный 250мм 7100-0083 (K11-250/D8) "YTUM UNIVERSAL" прямые и обратные кулачки.
Трёхкулачковый самоцентрирующий токарный патрон, созданный одной из ведущих компаний Китая, специализирующихся на производстве токарных патронов и поворотных столов.
Патрон выполнен из высококачественного чугуна обеспечивая надежность зажима заготовки. Торец патрона со стороны кулачков имеет шлифованную поверхность, что даёт возможность при необходимости упирать буртики деталей непосредственно в него.
Кроме того, патрон обладает большим внутренним отверстием делая его идеальным для работы с прутковым материалом большого диаметра.
Зубья сухарей, кулачков и планетарного механизма отличаются повышенной твёрдостью, достигающей 60 HRC. Это гарантирует высокую точность обработки и надёжность.
Патроны поставляются в комплекте с прямыми и обратными кулачками, твердость которых также составляет 60 HRC. Все размеры кулачков и патрона соответствуют строгим допускам исключая возможность люфтов в корпусе.

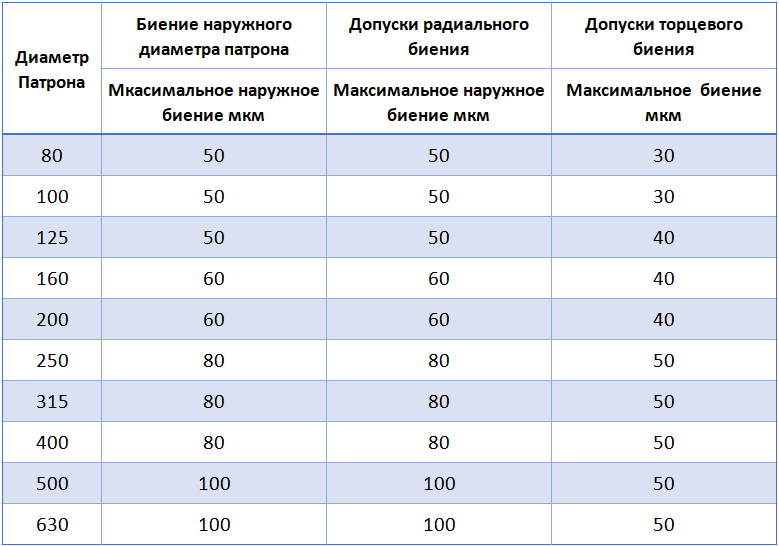

Точность изготовления патронов полностью соответствует классу П "Повышенная точность".
Присоединительные размеры патрона

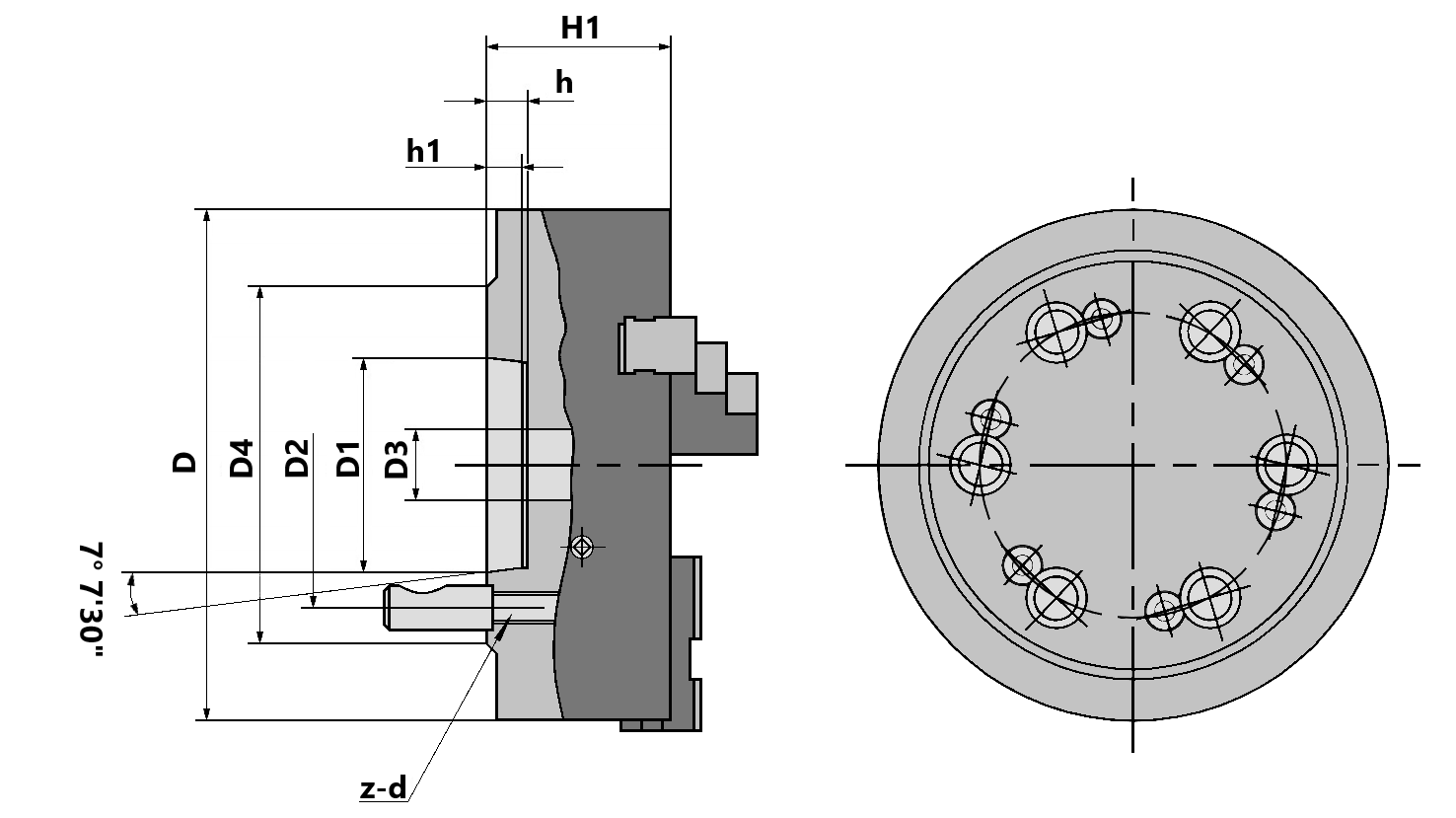

Чтобы установить патрон на станок, необходимо сопоставить размеры посадочных мест на станке с фактическими присоединительными размерами патрона.

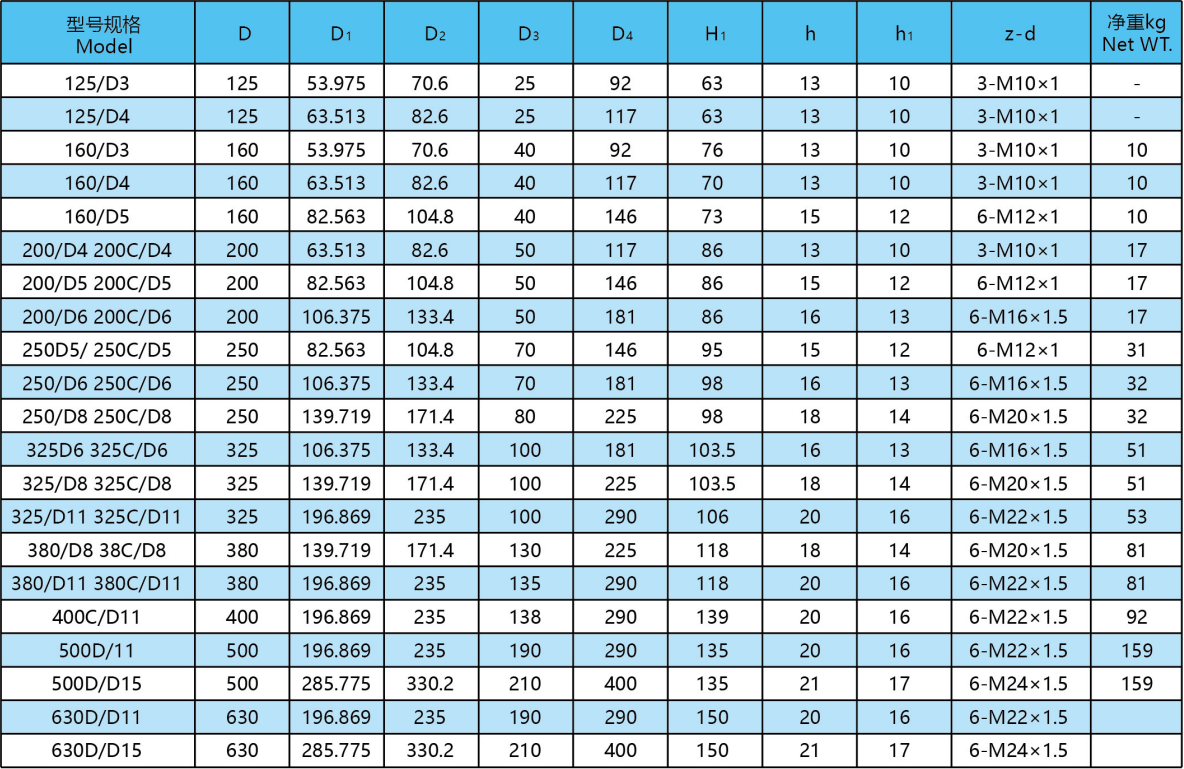

Ниже представлен перечень присоединительных размеров патрона, который необходимо учесть.
D — наружный диаметр патрона.
Диаметр D1 имеет важное значение для правильной посадки патрона на планшайбу. Его фактическое значение должно полностью соответствовать размеру на патроне.
Размер D2, определяющий расстояние между шпильками и отверстиями для их вставки, должен полностью совпадать, иначе будет невозможно установить и закрепить патрон.
D3 — диаметр сквозного отверстия патрона.
D4 — диаметр упора ступицы патрона h длина посадочного конуса.
H1 — высота корпуса патрона.
Размер h также имеет большое значение. Длина посадочной поверхности на планшайбе должна быть не меньше размера h, чтобы гарантировать надёжное удержание патрона и безопасность работы на станке.
h1 — Длинна рабочей части конуса.
z-d — количество и размер крепежных шпилек.
Тип посадки — условный конус 8.
Следует также обратить внимание на количество и диаметр крепёжных шпилек. Эти параметры должны соответствовать количеству отверстий, а диаметр шпилек должен быть немного меньше отверстий для обеспечения качественного и безопасного крепления.
Если на вашем оборудовании используется совершенно другое крепление патрона, отличное от описанного выше, рекомендуется обратиться за помощью к специалисту.
Устанавливаемые кулачки
В патронах производства YTUM могут использоваться два типа конструкции кулачков:

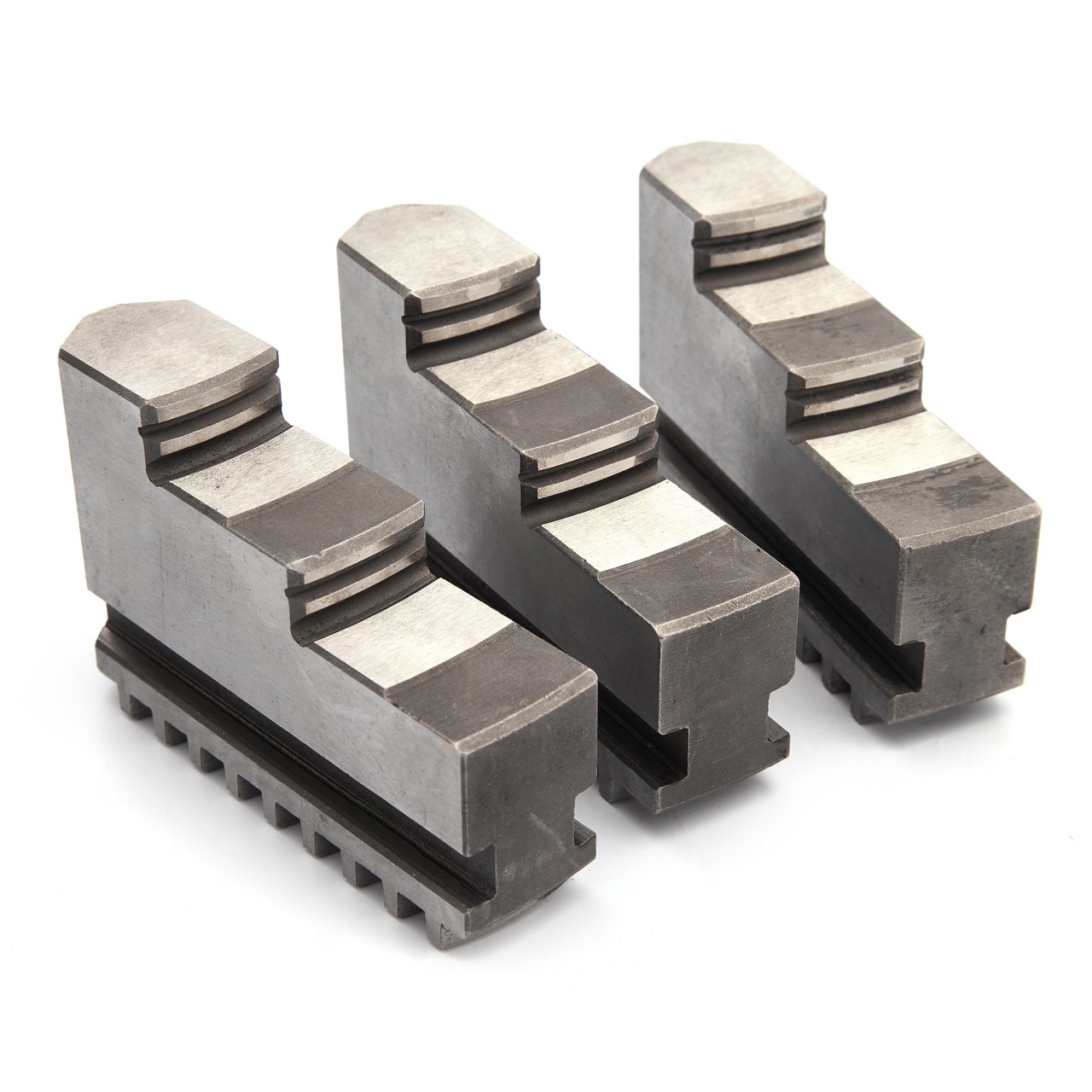

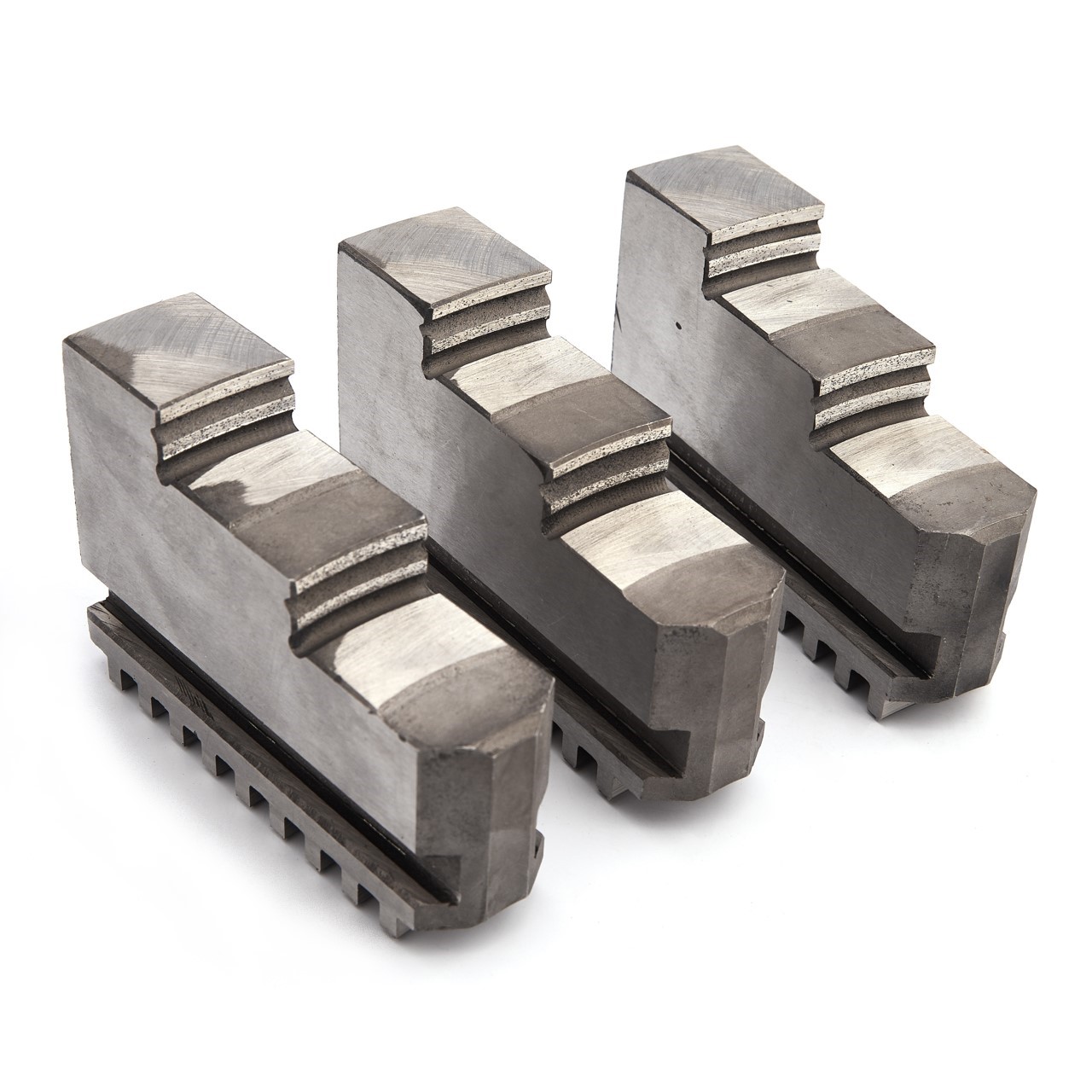

1. Монолитные прямые и обратные кулачки.
| Прямые кулачки | Обратные кулачки |
 |
 |
Монолитные кулачки создаются из цельной заготовки и могут как подвергаться термической обработке, так и не подвергаться ей. Чаще всего используются калёные кулачки, так как они отличаются более длительным сроком службы и широкой областью применения.
Кулачки без термической обработки (сырые), как правило, находят своё применение в тех случаях, когда требуется обеспечить плотное прилегание к детали. Это особенно актуально при обработке тонкостенных деталей и деталей с тонкими фланцами.

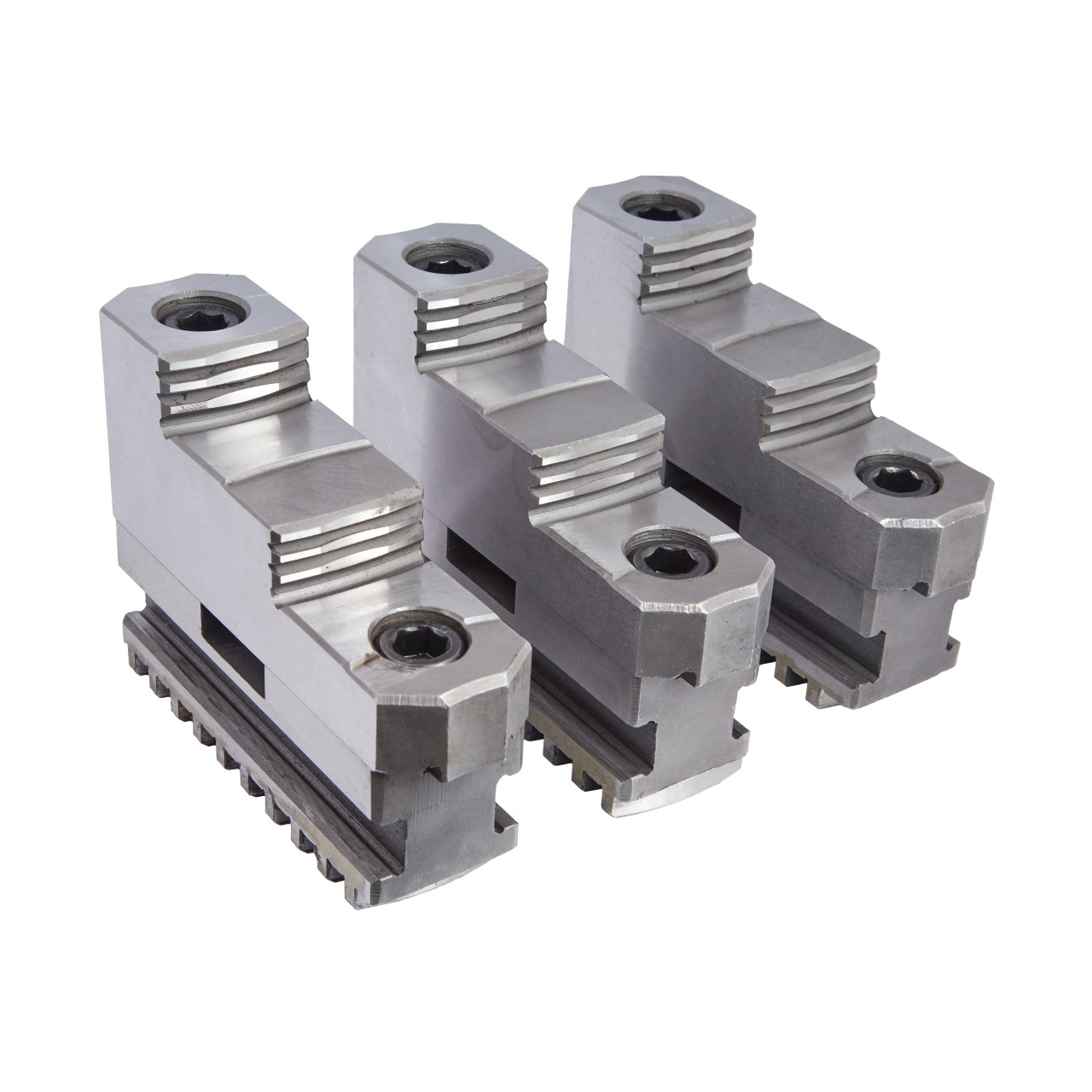

2. Сборные кулачки.
Сборные кулачки состоят из двух частей: основание с зубчатой рейкой и сменные накладки (ступенчатые или секторные).
Сменные ступенчатые кулачки можно крепить двумя способами:
- Большой ступенькой к центру патрона (получаем прямые кулачки).
- Большой ступенькой накладок от центра вращения патрона (это даёт возможность получить обратные кулачки).
Таким образом использовать данные кулачки можно как прямые и как обратные.
Совместимые кулачки
Чтобы подобрать подходящие кулачки к патрону YTUM, достаточно просто сверить диаметр патрона и количество кулачков в комплекте с тем, сколько кулачков установлено на вашем токарном патроне.
Однако, если вы хотите использовать кулачки других производителей на патроне YTUM, необходимо сравнить параметры ваших кулачков с параметрами кулачков производителя.

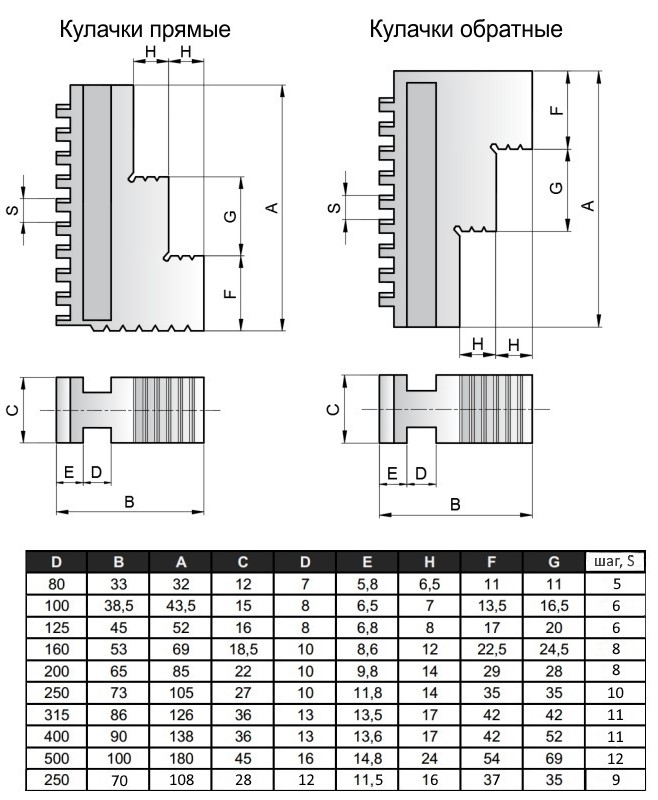

Особенно важны параметры C, D, E, S. Если хотя бы один из этих параметров не соответствует размерам, указанным производителем, кулачки не подойдут к патрону YTUM.
Рекомендуется устанавливать кулачки производства YTUM в патроны этого же производителя. Причина в том, что кулачки точно подогнаны под патрон, а все поверхности имеют высокую степень шероховатости, что значительно увеличивает износостойкость и срок службы патронов.
Патрон токарный 250мм 7100-0083 (K11-250/D8) "YTUM UNIVERSAL" прямые и обратные кулачки.
Трёхкулачковый самоцентрирующий токарный патрон, созданный одной из ведущих компаний Китая, специализирующихся на производстве токарных патронов и поворотных столов.
Патрон выполнен из высококачественного чугуна обеспечивая надежность зажима заготовки. Торец патрона со стороны кулачков имеет шлифованную поверхность, что даёт возможность при необходимости упирать буртики деталей непосредственно в него.
Кроме того, патрон обладает большим внутренним отверстием делая его идеальным для работы с прутковым материалом большого диаметра.
Зубья сухарей, кулачков и планетарного механизма отличаются повышенной твёрдостью, достигающей 60 HRC. Это гарантирует высокую точность обработки и надёжность.
Патроны поставляются в комплекте с прямыми и обратными кулачками, твердость которых также составляет 60 HRC. Все размеры кулачков и патрона соответствуют строгим допускам исключая возможность люфтов в корпусе.
Точность изготовления патронов полностью соответствует классу П "Повышенная точность".
Присоединительные размеры патрона
Чтобы установить патрон на станок, необходимо сопоставить размеры посадочных мест на станке с фактическими присоединительными размерами патрона.
Ниже представлен перечень присоединительных размеров патрона, который необходимо учесть.
D — наружный диаметр патрона.
Диаметр D1 имеет важное значение для правильной посадки патрона на планшайбу. Его фактическое значение должно полностью соответствовать размеру на патроне.
Размер D2, определяющий расстояние между шпильками и отверстиями для их вставки, должен полностью совпадать, иначе будет невозможно установить и закрепить патрон.
D3 — диаметр сквозного отверстия патрона.
D4 — диаметр упора ступицы патрона h длина посадочного конуса.
H1 — высота корпуса патрона.
Размер h также имеет большое значение. Длина посадочной поверхности на планшайбе должна быть не меньше размера h, чтобы гарантировать надёжное удержание патрона и безопасность работы на станке.
h1 — Длинна рабочей части конуса.
z-d — количество и размер крепежных шпилек.
Тип посадки — условный конус 8.
Следует также обратить внимание на количество и диаметр крепёжных шпилек. Эти параметры должны соответствовать количеству отверстий, а диаметр шпилек должен быть немного меньше отверстий для обеспечения качественного и безопасного крепления.
Если на вашем оборудовании используется совершенно другое крепление патрона, отличное от описанного выше, рекомендуется обратиться за помощью к специалисту.
Устанавливаемые кулачки
В патронах производства YTUM могут использоваться два типа конструкции кулачков:
1. Монолитные прямые и обратные кулачки.
| Прямые кулачки | Обратные кулачки |
|
|
Монолитные кулачки создаются из цельной заготовки и могут как подвергаться термической обработке, так и не подвергаться ей. Чаще всего используются калёные кулачки, так как они отличаются более длительным сроком службы и широкой областью применения.
Кулачки без термической обработки (сырые), как правило, находят своё применение в тех случаях, когда требуется обеспечить плотное прилегание к детали. Это особенно актуально при обработке тонкостенных деталей и деталей с тонкими фланцами.
2. Сборные кулачки.
Сборные кулачки состоят из двух частей: основание с зубчатой рейкой и сменные накладки (ступенчатые или секторные).
Сменные ступенчатые кулачки можно крепить двумя способами:
- Большой ступенькой к центру патрона (получаем прямые кулачки).
- Большой ступенькой накладок от центра вращения патрона (это даёт возможность получить обратные кулачки).
Таким образом использовать данные кулачки можно как прямые и как обратные.
Совместимые кулачки
Чтобы подобрать подходящие кулачки к патрону YTUM, достаточно просто сверить диаметр патрона и количество кулачков в комплекте с тем, сколько кулачков установлено на вашем токарном патроне.
Однако, если вы хотите использовать кулачки других производителей на патроне YTUM, необходимо сравнить параметры ваших кулачков с параметрами кулачков производителя.
Особенно важны параметры C, D, E, S. Если хотя бы один из этих параметров не соответствует размерам, указанным производителем, кулачки не подойдут к патрону YTUM.
Рекомендуется устанавливать кулачки производства YTUM в патроны этого же производителя. Причина в том, что кулачки точно подогнаны под патрон, а все поверхности имеют высокую степень шероховатости, что значительно увеличивает износостойкость и срок службы патронов.
