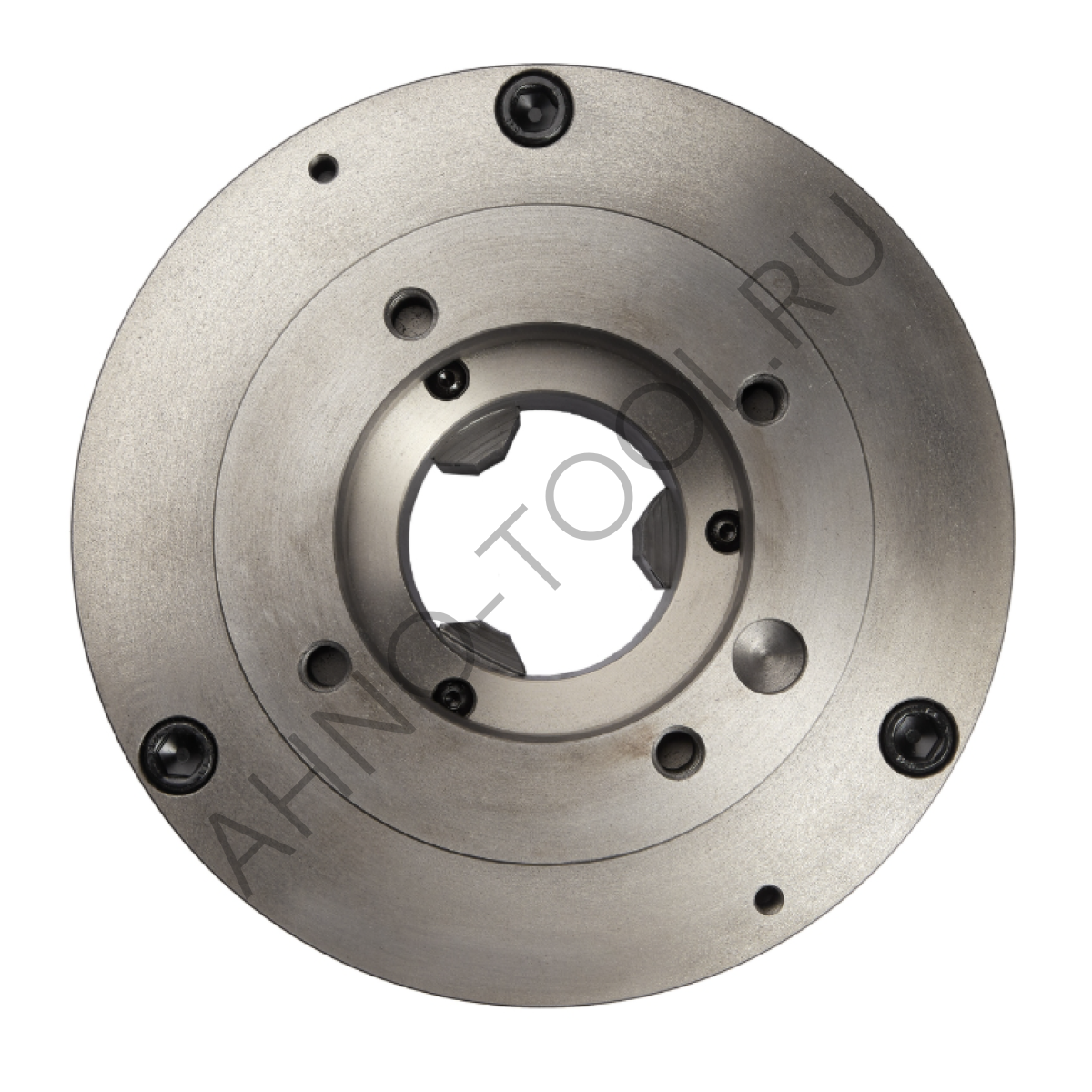

Патрон токарный 315мм 7100-0041/42 (K11-315/C8) "YTUM UNIVERSAL" сборные кулачки.
Трёхкулачковый самоцентрирующий токарный патрон, изготовленный одной из ведущих китайских компаний, специализирующихся на производстве токарных патронов и поворотных столов. Корпус патрона выполнен из высококачественного чугуна, что обеспечивает его прочность и надёжность в фиксации заготовок.
Шлифованная поверхность торца патрона со стороны кулачков даёт возможность упирать буртики деталей в патрон, что может быть полезно в определённых ситуациях.
Патрон обладает большим внутренним отверстием делая его пригодным для работы с прутковым материалом большого диаметра.
Зубья сухарей, кулачков и планетарного механизма имеют повышенную твёрдость, достигающую 60 HRC. Это обеспечивает долговечность и износостойкость всех компонентов патрона.
В комплект входят прямые и обратные кулачки, также обладающие твёрдостью 60 HRC. Все размеры кулачков и патрона выполнены с жёсткими допусками, исключая люфты кулачков в корпусе.
Точность изготовления патронов полностью соответствует классу П "Повышенная точность".
Присоединительные размеры патрона
Чтобы правильно подобрать патрон для станка, нужно сравнить размеры посадочных мест на станке с присоединительными размерами патрона.
Ниже представлены присоединительные размеры патрона, которые следует учесть при выборе.
D — наружный диаметр патрона.
Диаметр D1 — играет ключевую роль в процессе посадки патрона на планшайбу. Его фактическое значение должно строго соответствовать размеру, указанному на самом патроне.
D2 — это расстояние между шпильками, которое должно совпадать с размером между вставляемыми отверстиями. Несоблюдение этого условия сделает невозможным установку и закрепление патрона.
D3 — диаметр сквозного отверстия патрона.
D4 — диаметр крышки патрона.
D5 — расстояние между осями срезанных пальцев должно быть одинаковым, чтобы обеспечить их точное попадание в посадочные отверстия.
H1 — высота корпуса патрона.
Размер h — также имеет большое значение. Длина посадочной поверхности на планшайбе должна быть не меньше размера h. В противном случае, нет гарантии надёжного удержания патрона, что, в свою очередь, может создать опасность при работе на станке.
h1 — Длинна рабочей части конуса.
h2 — глубина отверстий под срезанный палец.
d1 — диаметр срезанного пальца, который должен соответствовать аналогичным размерам на патроне и шпинделе. Несоблюдение данного требования приведет к проблемам с вставкой патрона в конус или к значительным вибрациям в процессе работы.
z-d — количество и размер крепежных шпилек.
Тип посадки — условный конус 8.
Кроме того, необходимо учесть количество и диаметр крепёжных шпилек. Эти параметры должны соответствовать количеству отверстий, а диаметр шпилек должен быть немного меньше отверстий для обеспечения надёжного и безопасного крепления.
Если ваше оборудование имеет совершенно другое крепление патрона, отличное от описанного выше, вам следует обратиться к специалисту.
Устанавливаемые кулачки
В патронах производства YTUM могут использоваться два типа конструкции кулачков:
1. Монолитные прямые и обратные кулачки.
| Прямые кулачки | Обратные кулачки |
 |
 |
Монолитные кулачки создаются из цельной заготовки и могут как подвергаться термической обработке, так и не подвергаться ей. Чаще всего используются калёные кулачки, так как они отличаются более длительным сроком службы и широкой областью применения.
Кулачки без термической обработки (сырые), как правило, находят своё применение в тех случаях, когда требуется обеспечить плотное прилегание к детали. Это особенно актуально при обработке тонкостенных деталей и деталей с тонкими фланцами.
2. Сборные кулачки.
Сборные кулачки состоят из двух частей: основание с зубчатой рейкой и сменные накладки (ступенчатые или секторные).
Сменные ступенчатые кулачки можно крепить двумя способами:
- Большой ступенькой к центру патрона (получаем прямые кулачки).
- Большой ступенькой накладок от центра вращения патрона (это даёт возможность получить обратные кулачки).
Таким образом использовать данные кулачки можно как прямые и как обратные.
Совместимые кулачки
Чтобы подобрать подходящие кулачки к патрону YTUM, достаточно просто сверить диаметр патрона и количество кулачков в комплекте с тем, сколько кулачков установлено на вашем токарном патроне.
Однако, если вы хотите использовать кулачки других производителей на патроне YTUM, необходимо сравнить параметры ваших кулачков с параметрами кулачков производителя.
Особенно важны параметры C, D, E, S. Если хотя бы один из этих параметров не соответствует размерам, указанным производителем, кулачки не подойдут к патрону Ytum.
Рекомендуется устанавливать кулачки производства YTUM в патроны этого же производителя. Причина в том, что кулачки точно подогнаны под патрон, а все поверхности имеют высокую степень шероховатости, что значительно увеличивает износостойкость и срок службы патронов.
