Патрон цанговый HSK63F-ER16A-100 BRIGHT-TOOLS
HSK63F – конус предназначен для обработки цветных металлов и углеродистых сталей, где необходима большая скорость обработки с относительно низкими скоростями резания. Автоматическая смена оснастки позволяет применять данные виды конусов на станках с ЧПУ и обрабатывающих центрах. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
|
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но благодаря превосходной точности она обеспечивает одну из самых высоких степеней точности. Плюсы конуса типа HSK: - Хорошо работает на больших оборотах; - Большая точность базирования инструмента; - Небольшая масса оснастки; - Хорошая повторяемость; - Обеспечивает автоматическую смену инструмента. |
 |
ER16A − цанговый патрон c шестигранной зажимной гайкой предназначен для крепления осевого инструмента в станках. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 1 до 10 мм. Максимальное биение инструмента, установленного в этом патроне, составляет 0,003 мм и не включает биение цанги. В 95% случаев точности позиционирования инструмента достаточно для получения высококачественных деталей. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.

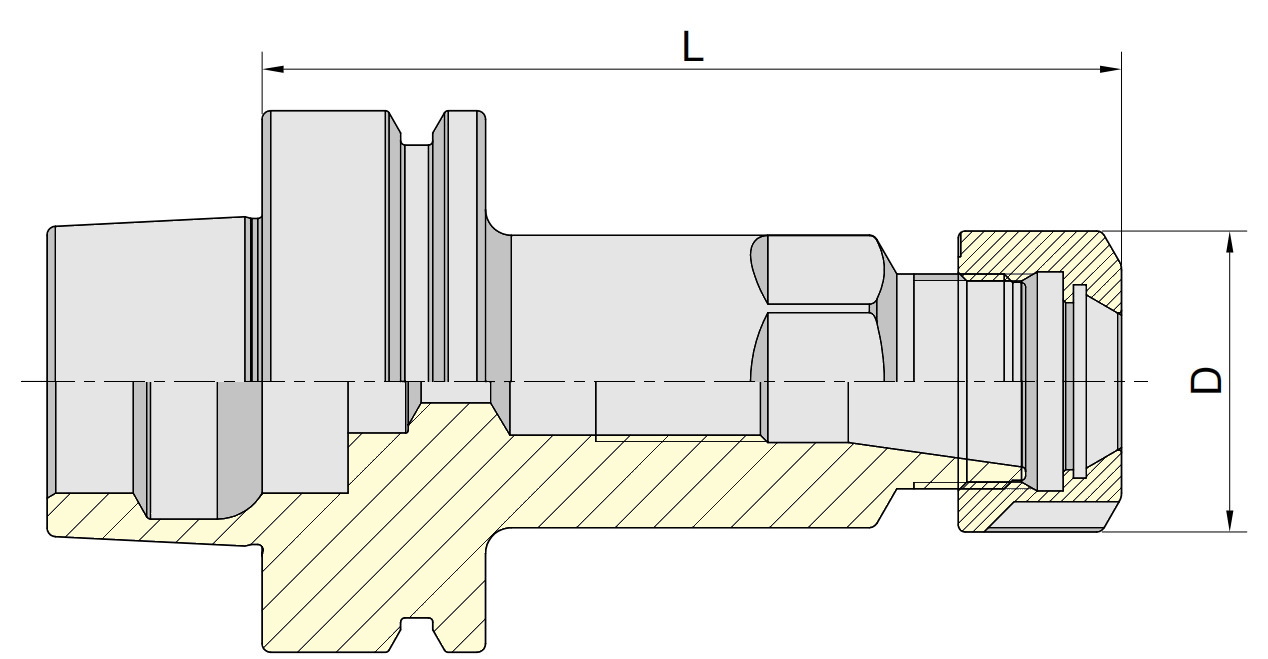

100 − вылет оправки со шпинделя станка составляет 100 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Патрон цанговый HSK63F-ER16A-100 BRIGHT-TOOLS
HSK63F – конус предназначен для обработки цветных металлов и углеродистых сталей, где необходима большая скорость обработки с относительно низкими скоростями резания. Автоматическая смена оснастки позволяет применять данные виды конусов на станках с ЧПУ и обрабатывающих центрах. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но благодаря превосходной точности она обеспечивает одну из самых высоких степеней точности.
Плюсы конуса типа HSK:
- Хорошо работает на больших оборотах;
- Большая точность базирования инструмента;
- Небольшая масса оснастки;
- Хорошая повторяемость;
- Обеспечивает автоматическую смену инструмента.
ER16А − цанговый патрон с шестигранной зажимной гайкой предназначен для крепления осевого инструмента в станках. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 1 до 10 мм. Максимальное биение инструмента, установленного в этом патроне, составляет 0,003 мм и не включает биение цанги. В 95% случаев точности позиционирования инструмента достаточно для получения высококачественных деталей. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.
100 − вылет оправки со шпинделя станка составляет 100 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
