Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO CCMT060208-UMA APM10B AHNO предназначена для чистовой обработки нержавеющей стали.
| С - Ромбическая пластина предназначена для обработки деталей с прямыми уступами и без них. Заострённые углы ромба, равные 80°, обеспечивают прочную геометрию режущей части пластин за счёт небольшого угла боковой поверхности к плоскости резания. Эта геометрия хорошо подходит как для чистовой, так и для черновой обработки. Форма пластины позволяет прочно закрепить её в державке даже при чрезмерном износе пластины со стороны крепления. |  |
| C - Задний угол пластины составляет 7 градусов. Этот угол снижает силы резания и подходит для расточных работ, на резцы для расточных головок и для обработки цветных металлов. Он также используется для чистовой обработки, особенно материалов группы М и S, так как для обработки этих материалов требуется острая кромка инструмента. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| T - Односторонняя пластина, рекомендуется при черновом точении и точении с большими глубинами резания. Данный вид крепления пластины дает не только прочную режущую кромку, но и, за счет отсутствия стружколома, надежную опорную поверхность. Это добавляет стабильности механической обработке при резании с большими усилиями. Так же в данном виде крепления, в отличии от вида А, со стороны стружколома есть фаска для установки винта с потайной головкой. |  |
| 06 - Размер стороны пластины 6 мм. Такой размер пластин подходит для чистовой и получистовой обработки. Максимальная глубина резания, которую можно обработать с помощью пластины такого размера, составляет 3,8 мм. |  |
| 02 - Номинальный размер пластины 2,38 мм. Такой толщины пластины достаточно для чистовой и получистовой обработки. Малая толщина способствует значительной экономии твердого сплава и, как следствие, удешевлению пластины. Стандартная толщина пластины позволяет сменить ее без необходимости менять державку. | |
| 08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки. |  |
UMA - Стружколом для чистовой обработки сталей групп Р и М. Защитная фаска толщиной 0,1 мм предохраняет режущую кромку от выкрашивания. Стружколом обеспечивает дробление стружки даже самых пластичных обрабатываемых материалов. Рекомендуемые режимы: подача 0,01-0,3 мм/об, глубина резания 1,0-3,0 мм.
 |
 |
APM10B - Износостойкая сталь используется для чистовой и получистовой обработки нержавеющих сталей. Этот материал хорошо подходит для обработки деталей группы M.
Тщательное смешивание порошков для спекания твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством.
Специальная комбинация покрытий защищает твердый сплав от преждевременного износа, особенно при обработке термоулучшенных сталей и легированных термоулучшенных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера, что значительно повышает износостойкость и прочность пластины.
 |
PVD - Покрытие позволяет получить острую кромку пластины, что уменьшает силы резания и предохраняет пластину от преждевременного износа и стирания поверхности. Термоустойчивая подложка защищает твёрдый сплав от чрезмерного температурного воздействия.

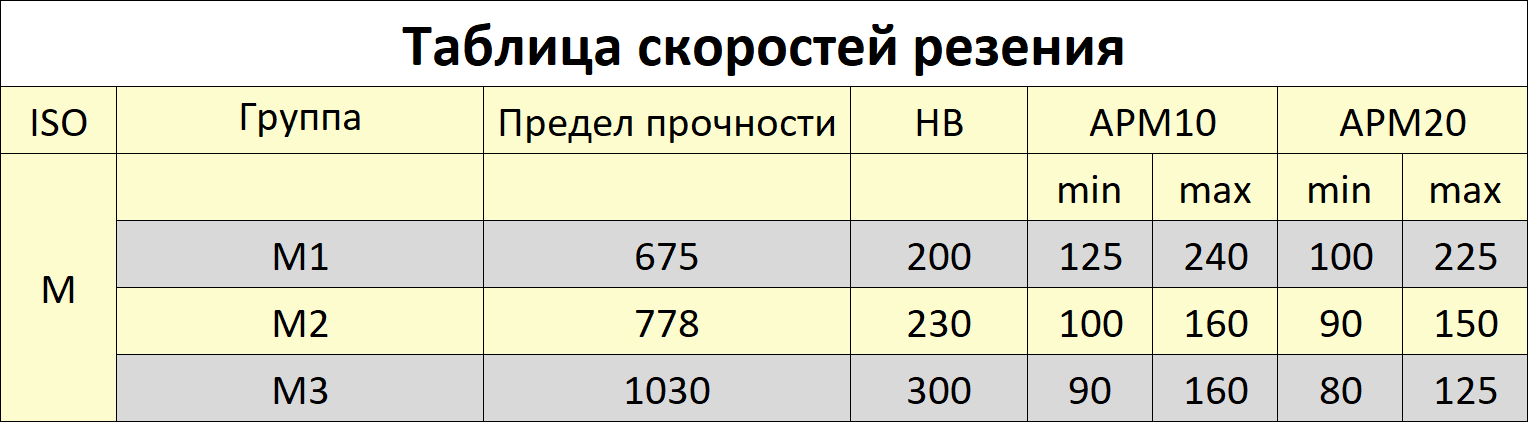

В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами.
В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается, на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
