Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO SNMG250724-PHA ACP30E AHNO предназначена для черновой обработки стали.
| S - Квадратная пластина для обработки цилиндрических поверхностей, подрезки торцов деталей, точения фасок и конусов. Прямые углы пластины обеспечивают максимальную прочность режущей кромки. Геометрия пластины подходит для черновой обработки заготовки с большой подачей, подрезки торца, точения фасок и, в некоторых случаях, конусов. Форма пластины хорошо подходит для закрепления в державке, даже при большом износе. Рекомендуется для обработки цилиндрических поверхностей, черновой и чистовой обработки, подрезки торцов, чистовой и черновой обработки, предварительного и чистового точения конусов. |  |
| N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента. |  |

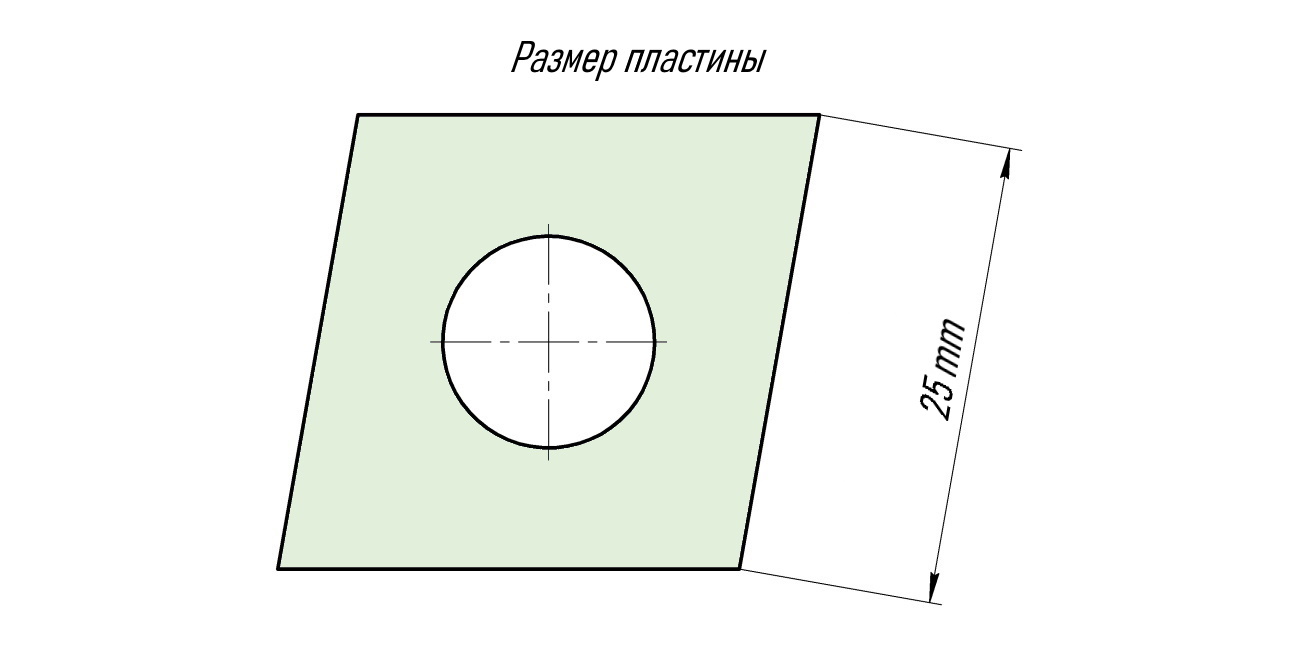

| 25 - Размер стороны пластины 25 мм. Такие пластины применяются, главным образом, на крупных токарных и карусельных станках для обработки канавок с конусами, выполнения специальных канавок для уплотнений и получистового точения крупногабаритных деталей. Максимальная глубина резания составляет 22 мм. |  |
| 07 - Номинальный размер толщины пластины 7,94 мм. Предназначена для обработки с большим слоем срезаемого металла, а так же для черновой обработки по корке и литью. Пластины данной толщины обычно имеют размер стороны 19-25, так как большой срезаемый слой металла могут обеспечить только пластины больших размеров. | |
| 24 - Радиус скругления 2,4 мм придает максимальную износостойкость пластине и обеспечивает максимальную прочность режущего клина. Применяется для черновой и тяжелой обработки. |  |
PHA - Данный стружколом предназначен для обработки сталей группы Р. Мы рекомендуем использовать его в тех случаях, когда заготовка имеет толстую корку после литья или паковки. Стружколом также подходит для обработки заготовок с раковинами и другими дефектами. Две защитные фаски общей длиной 0,64 мм обеспечивают максимальную прочность режущей кромки. Задний конус стружколома 20 позволяет стружке легко сходить и дробиться при больших подачах. Рекомендуемая глубина резания при точении с использованием данного стружколома составляет от 4 до 15 мм, а подача - от 0,5 до 1,3 мм/об.
 |
 |
ACP30E - Сплав, предназначенный для черновой обработки труднообрабатываемых сталей группы Р, используется для обработки заготовок после литья и поковки, так как хорошо работает по литьевой корке. Этот сплав также подходит для обработки деталей с биениями и внутренними дефектами в виде раковин и других подобных изъянов. Обработка термоулучшенных сталей с твердостью около 40-45 HRC также возможна с использованием ACP30E.
Тщательное смешивание порошков при спекании твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий предохраняет твердый сплав от преждевременного изнашивания, особенно при обработке термоулучшенных сталей и легированных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.
 |
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO SNMG250724-PHA ACP30E AHNO предназначена для черновой обработки стали.
S - Квадратная пластина для обработки цилиндрических поверхностей, подрезки торцов деталей, точения фасок и конусов. Прямые углы пластины обеспечивают максимальную прочность режущей кромки. Геометрия пластины подходит для черновой обработки заготовки с большой подачей, подрезки торца, точения фасок и, в некоторых случаях, конусов. Форма пластины хорошо подходит для закрепления в державке, даже при большом износе. Рекомендуется для обработки цилиндрических поверхностей, черновой и чистовой обработки, подрезки торцов, чистовой и черновой обработки, предварительного и чистового точения конусов.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:
S = ±0.15 mm
m = ±0.08 mm
d = ±0.05 mm
G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.
25 - Размер стороны пластины 25 мм. Такие пластины применяются, главным образом, на крупных токарных и карусельных станках для обработки канавок с конусами, выполнения специальных канавок для уплотнений и получистового точения крупногабаритных деталей. Максимальная глубина резания составляет 22 мм.
07 - Номинальный размер толщины пластины 7,94 мм. Предназначена для обработки с большим слоем срезаемого металла, а так же для черновой обработки по корке и литью. Пластины данной толщины обычно имеют размер стороны 19-25, так как большой срезаемый слой металла могут обеспечить только пластины больших размеров.
24 - Радиус скругления 2,4 мм придает максимальную износостойкость пластине и обеспечивает максимальную прочность режущего клина. Применяется для черновой и тяжелой обработки.
PHA - Данный стружколом предназначен для обработки сталей группы Р. Мы рекомендуем использовать его в тех случаях, когда заготовка имеет толстую корку после литья или паковки. Стружколом также подходит для обработки заготовок с раковинами и другими дефектами. Две защитные фаски общей длиной 0,64 мм обеспечивают максимальную прочность режущей кромки. Задний конус стружколома 20 позволяет стружке легко сходить и дробиться при больших подачах. Рекомендуемая глубина резания при точении с использованием данного стружколома составляет от 4 до 15 мм, а подача - от 0,5 до 1,3 мм/об.
 |
 |
ACP30E - Сплав, предназначенный для черновой обработки труднообрабатываемых сталей группы Р, используется для обработки заготовок после литья и поковки, так как хорошо работает по литьевой корке. Этот сплав также подходит для обработки деталей с биениями и внутренними дефектами в виде раковин и других подобных изъянов. Обработка термоулучшенных сталей с твердостью около 40-45 HRC также возможна с использованием ACP30E.
Тщательное смешивание порошков при спекании твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий предохраняет твердый сплав от преждевременного изнашивания, особенно при обработке термоулучшенных сталей и легированных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
