Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO VNMG160408-PMA ACK10B AHNO предназначена для чистовой обработки чугуна.
| V - Ромбическая пластина с углом на вершине резания 35°. Угол ромба значительно ослабляет режущую кромку, но позволяет обрабатывать поверхности сложной геометрической формы, такие как сферы и конусы, а также переходные радиусы. Форма пластины подходит для чистовой обработки. Ослабленная режущая кромка не позволяет выполнять обработку с большими глубинами резания, но обеспечивает эффективную чистовую обработку с малыми силами резания. |  |
| N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Данный задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента. |  |
| 16 - Размер стороны пластины составляет 16 мм. Применяется для черновой обработки с большими подачами и большой глубиной на средних токарных станках. Максимальная глубина обработки, которую позволяет обрабатывать форма C при данном размере, составляет 8 мм. Форма S при данном размере обрабатывает на глубине до 6,5 мм. |  |
| 04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование. | |
| 08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки. |  |
PMA - Получистовой стружколом предназначен для обработки материалов группы Р. Защитная фаска 0,2 мм обеспечивает прочность режущей кромки и предохраняет ее от выкрашивания. Большой угол поверхности стружколома позволяет эффективно скручивать стружку, а дальнейшая криволинейная геометрия эффективно ломает стружку. Рекомендован для сталей группы Р на глубину от 1 до 5 мм с подачами от 0,1 до 0,4 мм/об.
 |
 |
ACK10B - Сплав предназначен для чистовой обработки различных чугунов. Так же сплав подходит для обработки закаленных сталей твердостью до 55 HRC. Новое поколение покрытий обеспечивает износостойкость пластины, что позволяет обрабатывать заготовки на более высоких скоростях.
 |
CVD - покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.

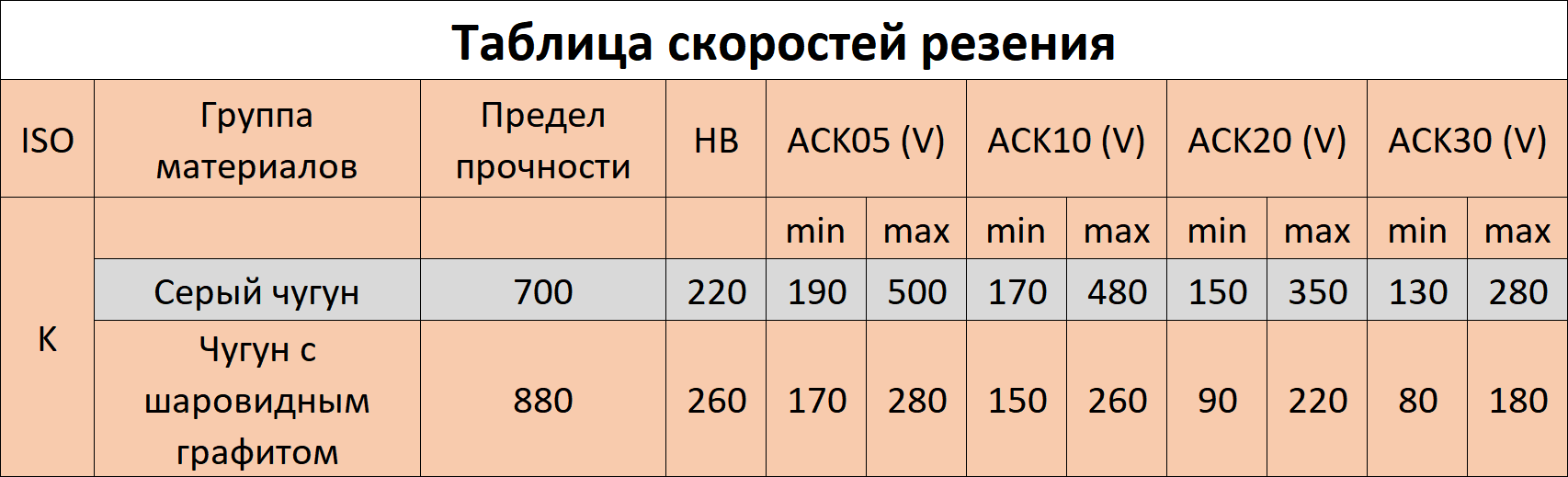

В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO VNMG160408-PMA ACK10B AHNO предназначена для чистовой обработки чугуна.
V - Ромбическая пластина с углом на вершине резания 35°. Угол ромба значительно ослабляет режущую кромку, но позволяет обрабатывать поверхности сложной геометрической формы, такие как сферы и конусы, а также переходные радиусы. Форма пластины подходит для чистовой обработки. Ослабленная режущая кромка не позволяет выполнять обработку с большими глубинами резания, но обеспечивает эффективную чистовую обработку с малыми силами резания.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Данный задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:
S = ±0.15 mm
m = ±0.08 mm
d = ±0.05 mm
G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.
16 - Размер стороны пластины составляет 16 мм. Применяется для черновой обработки с большими подачами и большой глубиной на средних токарных станках. Максимальная глубина обработки, которую позволяет обрабатывать форма C при данном размере, составляет 8 мм. Форма S при данном размере обрабатывает на глубине до 6,5 мм.
04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование.
08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки.
PMA - Получистовой стружколом предназначен для обработки материалов группы Р. Защитная фаска 0,2 мм обеспечивает прочность режущей кромки и предохраняет ее от выкрашивания. Большой угол поверхности стружколома позволяет эффективно скручивать стружку, а дальнейшая криволинейная геометрия эффективно ломает стружку. Рекомендован для сталей группы Р на глубину от 1 до 5 мм с подачами от 0,1 до 0,4 мм/об.
 |
 |
ACK10B - Сплав предназначен для чистовой обработки различных чугунов. Так же сплав подходит для обработки закаленных сталей твердостью до 55 HRC. Новое поколение покрытий обеспечивает износостойкость пластины, что позволяет обрабатывать заготовки на более высоких скоростях.
CVD - покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
