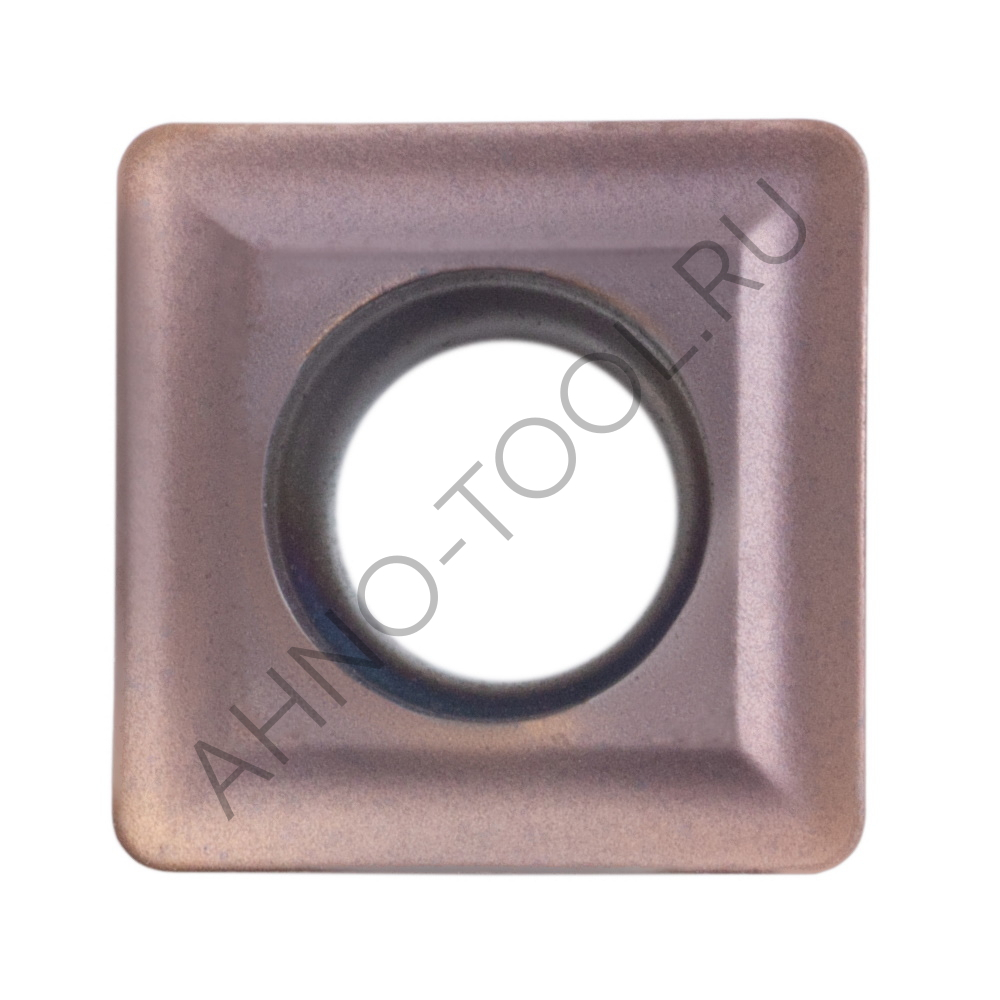

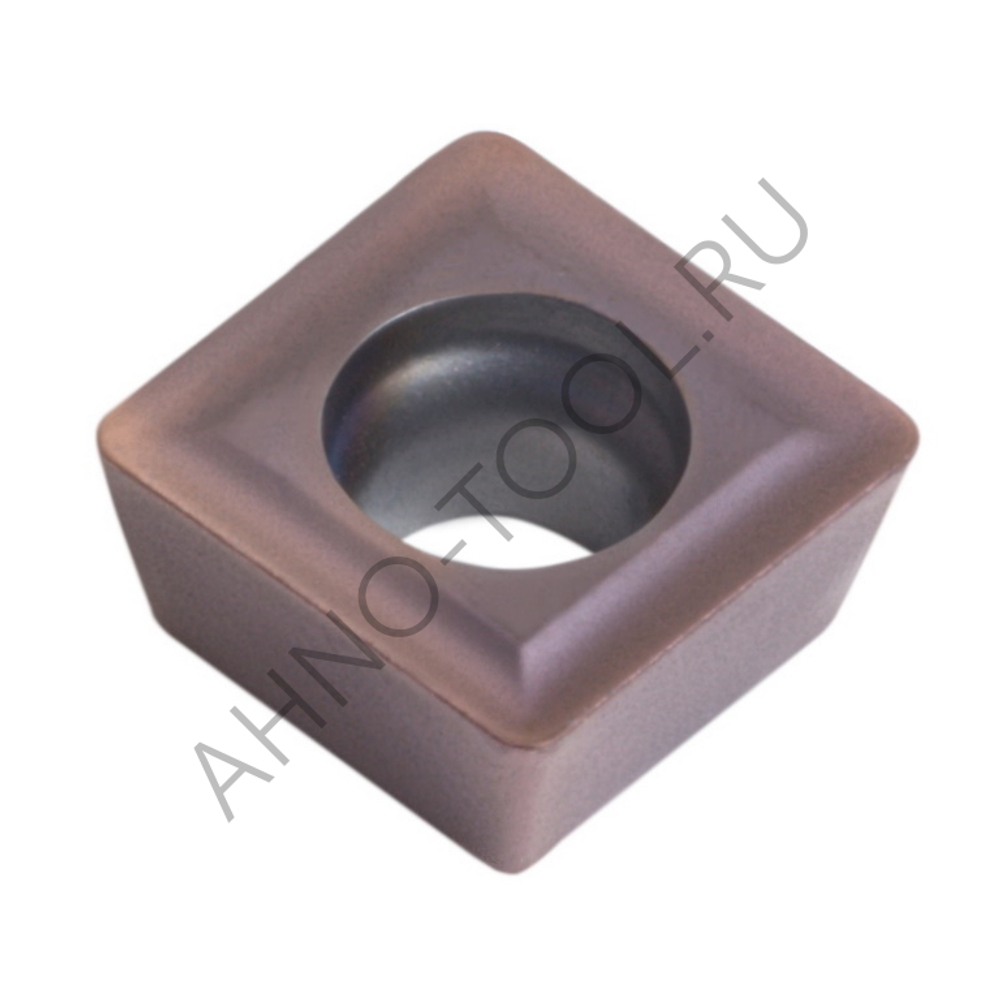

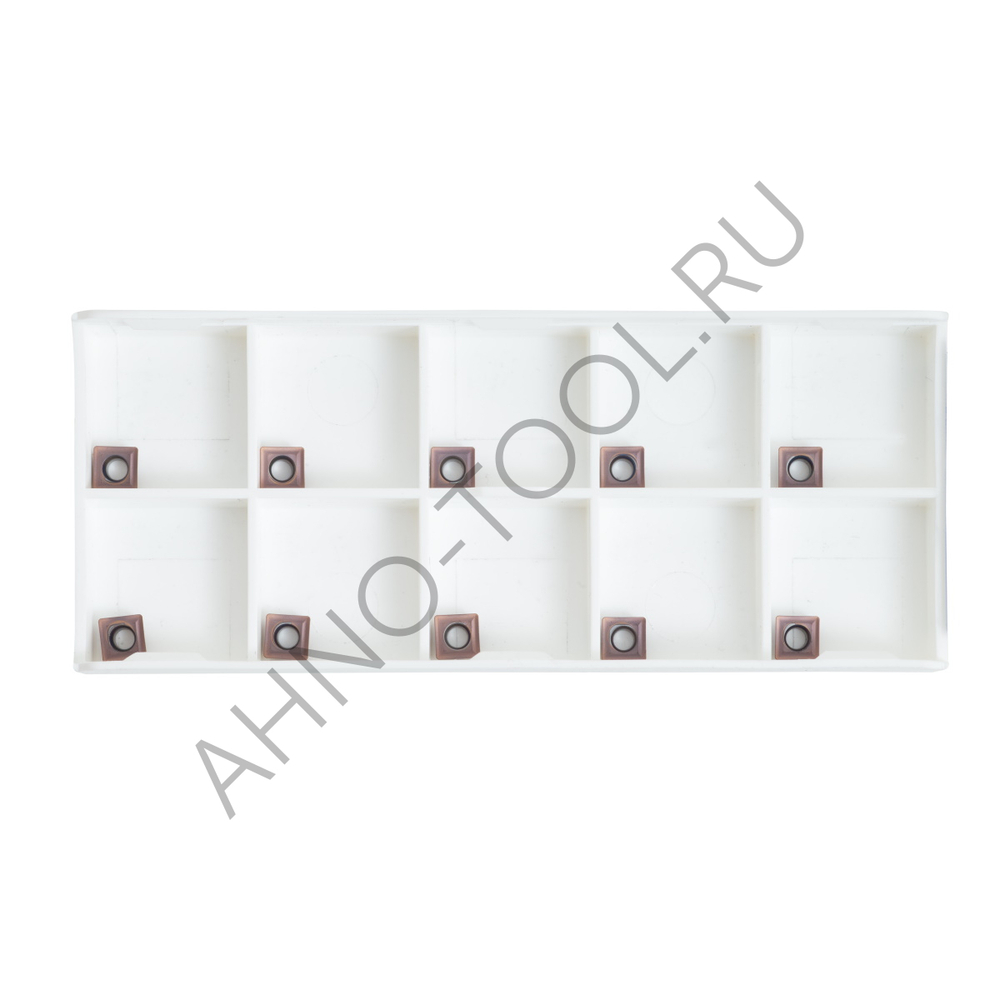

Пластина твердосплавная SPGT050204 DG, AT9030
S — пластина имеет квадратную форму, удобную для закрепления в корпусе сверла. Сверла, оснащённые такими пластинами, подходят для пакетного сверления и для создания отверстий с плоским дном. Эти пластины также хороши для растачивания отверстий и использования свёрл для плунжерной обработки.
Р — указывает на задний угол в 11 градусов. Это обеспечивает острую геометрию сменной многогранной пластины, что, в свою очередь, упрощает процесс резания и снижает силу врезания инструмента в заготовку. Пластины с таким большим задним углом обычно используются на свёрлах со сменными пластинами, а также для точения в ситуациях, когда необходимо уменьшить силу резания.
M — Стандартная точность пластины обеспечивает её совместимость с другими деталями и надёжное крепление в корпусе. Благодаря этой точности, пластины гарантируют позиционирование и качество обработанных поверхностей, которые не зависят от замены пластины.
T — Эта пластина имеет сквозное отверстие и плоскую опорную поверхность с одной стороны. На поверхности пластины также есть стружколом и фаска для потайной головки крепёжного винта. Такая форма стружколома и крепления позволяет максимально эффективно использовать эти пластины в свёрлах.
05 — Размер пластины позволяет выполнять сверление отверстий диаметром от 13 до 16 мм. Устанавливается в сверла для эффективного сверления различных материалов.
02 — Вторые две цифры обозначают толщину пластины. Эта характеристика обеспечивает прочность пластины и экономию твёрдого сплава. Опорная поверхность пластины гарантирует прочность и надёжность работы инструмента.
04 — Радиус при вершине пластины — 0,4 мм. Это позволяет предотвратить преждевременный износ пластины и обеспечить шероховатость поверхностей стенок отверстия.
DP — это стружколом твердосплавных пластин, которые устанавливаются в центре сверла. Стружколом служит для защиты режущей кромки пластины от сколов и выкрашивания. DP имеет грубую геометрию, которая позволяет создавать повышенные усилия резания, а на одном из краёв пластины просто продавливает металл.
AP9080 — Универсальный твёрдый сплав для обработки различных материалов, таких как Р, М, S, К и Н. Однако его широкая универсальность не всегда позволяет работать с заготовками на высоких скоростях. Зато он помогает сократить ассортимент инструментов на складе и делать отверстия в изделиях из разных материалов.
| Таблица основных размеров пластин |
 |
