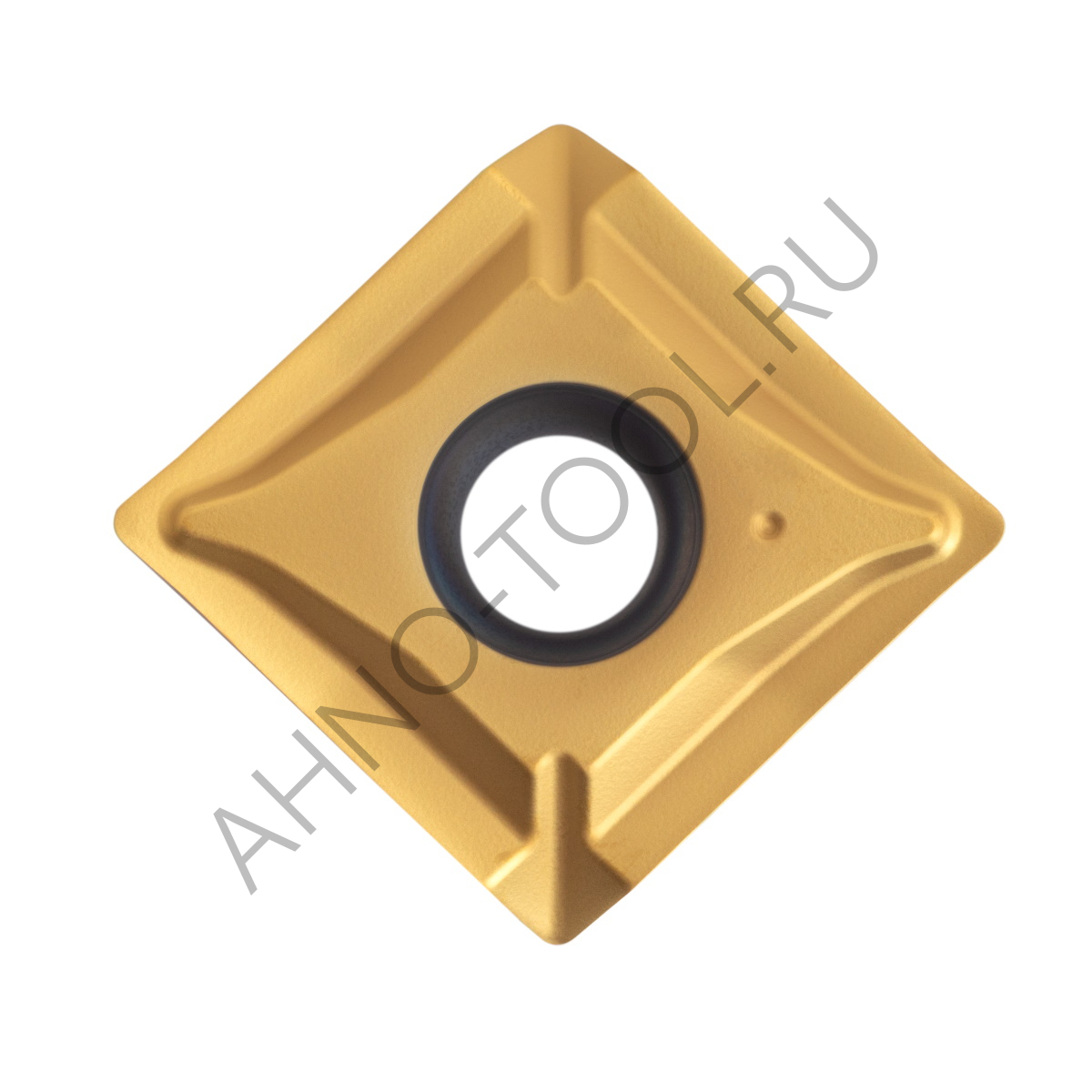

Пластина твердосплавная XCMT170508 TC
Эти пластины представляют собой уникальное решение, отличающееся от стандартных форм, представленных в системе ISO. Они имеют форму параллелограмма с углом у основания, равным 8 градусам, что создает идеальную конфигурацию для надежного крепления на сверле.
Задний угол пластин разработан с особой тщательностью, чтобы обеспечить острые режущие кромки, что является ключевым аспектом при сверлении металлов. Острая режущая кромка способствует легкому врезанию в материал и минимизирует усилия, необходимые для его срезания.
Толщина пластины напрямую связана с ее размером. С увеличением размера пластины увеличивается и ее толщина. Это связано с тем, что с ростом пластины возрастают силы резания, поскольку ширина срезаемого слоя металла также увеличивается. Как результат, толщина стружки также растет, так как с увеличением размера пластины растет и диаметр сверла, что, в свою очередь, приводит к увеличению подачи при сверлении.
Описание характеристик пластины
Х – Пластина имеет уникальную нестандартную форму, что обеспечивает повышенную эффективность в сверлении.
С – Задний угол пластины составляет 7 градусов, что гарантирует стабильность процесса резания и снижает вибрацию.
М – Точность изготовления пластины соответствует классу М, что обеспечивает высокое качество и долговечность.
Т – Пластина оснащена отверстием и одной фаской со стороны стружколома, что значительно упрощает отвод стружки и повышает точность обработки.
17 – Размер стороны пластины соответствует указанному в таблице, что позволяет сверлить отверстия необходимого диаметра.
17 – Толщина пластины гарантирует прочность и устойчивость к деформации, что обеспечивает возможность обработки материалов с рекомендованными режимами резания.
08 – Радиус кромки пластины составляет 0,8 мм, что предотвращает выкрашивание и обеспечивает высокую шероховатость поверхности при сверлении.
TC – Универсальный стружколом эффективно дробит стружку в зоне резания, значительно облегчая ее отвод. Это особенно важно для свёрл, где отвод стружки является ключевым фактором, поскольку из-за ограниченного размера стружечных канавок ответная служба часто бывает затруднена.
ACP300 – Сплав вольфрамокобальтовой группы обеспечивает универсальность пластины для обработки различных материалов, включая стали группы Р, М, К и сплавы S.
| Таблица основных размеров пластин | |
 |  |
Таблица 1 - Режимы резания для свёрл 2D
Таблица 2 - Режимы резания для свёрл 3D
Таблица 3 - Режимы резания для свёрл 4D
Таблица 4 - Режимы резания для свёрл 5D
