Characteristics
Производитель
BRIGHT-TOOLS

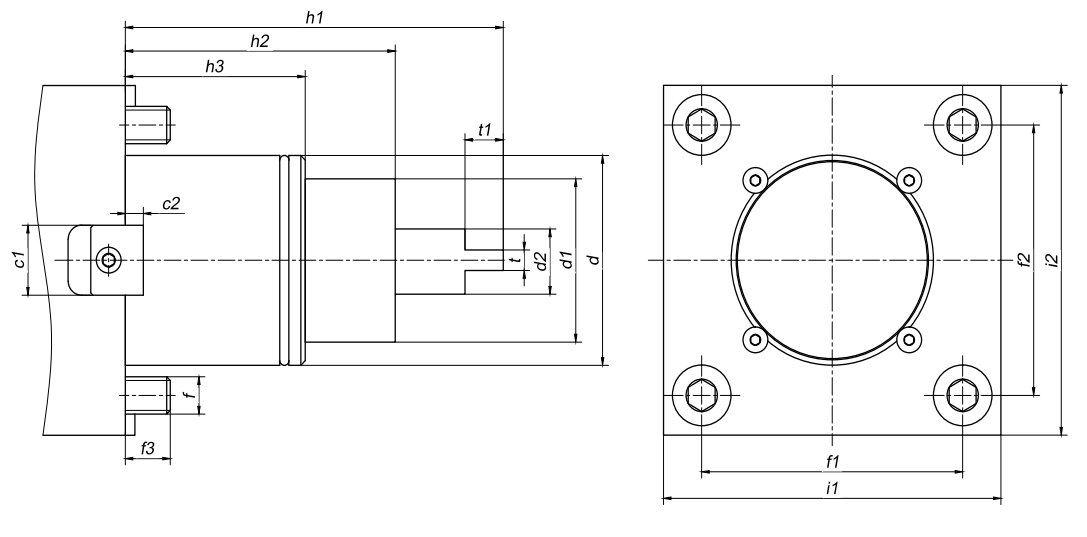

Ширина центровочной шпонки (c1)
15
Диаметр резьбы присоединительных шпилек (f)
M8
Расстояние от опорного торца до торца посадочной поверхности оправки (h3)
40
Размер стороны крепежного фланца (i1)
75
Толщина центровочного пояска (t)
6
Длина центровочного пояска (t1)
8,5
Расстояние от опорного центр. шпонки до опорного торца (c2)
4
Диаметр корпуса со стороны шпинделя (d1)
35
Размер стороны крепежного фланца (i2)
75
Диаметр посадочного флануца (d)
45
Меж осевое расстояние между двумя шпильками (f2)
58
Расстояние от опорного торца до торца корпуса (h2)
60
Диаметр вала привода (d2)
14
Меж осевое расстрояние между смежными шпильками (f1)
58
Вылет крепежной шпильки (f3)
10
Расстояние от опорного торца до торца оправки со стороны шпинделя (h1)
84
