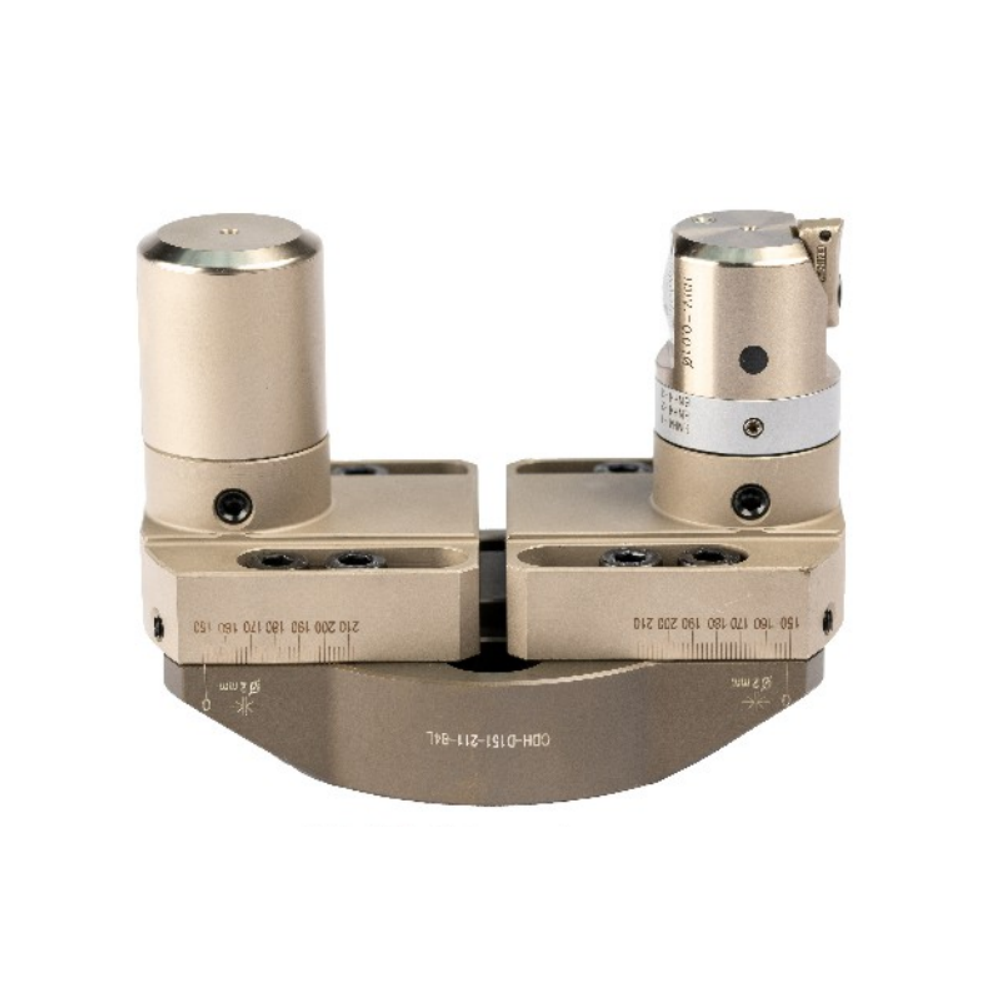

Расточная головка CDH-D450-550-84L
Расточная головка серии CDH представляет собой специализированный инструмент, предназначенный для обработки отверстий большого диаметра. Она выполняет две операции: растачивание внутренних поверхностей и точение наружных диаметров.
Для достижения максимальной эффективности при точении необходимо настроить диаметр Dc в диапазоне от 450 до 550 мм в соответствии с требуемым размером. Затем оправку следует установить в станок.
Для наружного точения используется одна пластина. Оправка и расточная головка оснащены каналами для подвода смазочно-охлаждающей жидкости (СОЖ), что обеспечивает эффективную обработку и удаление стружки на пластинах.
Длина расточной головки ограничена параметром L, составляющим 84 мм, что несколько ограничивает область применения этих оправок. Однако в некоторых случаях это может быть важным фактором, особенно при выполнении расточных работ.
Использование твёрдосплавных пластин с положительными углами позволяет снизить силы резания, что предотвращает вибрацию во время обработки.
Оправка изготовлена из конструкционной стали с предварительным улучшением. Все поверхности оправки тщательно отшлифованы, а посадочные места прошли процедуру притирки. Это не только обеспечивает высокую точность позиционирования инструмента, но и значительно продлевает срок службы оправки.
| Применение и настройка оправки Для настройки диаметра расточки используется гладкое кольцо. Чтобы установить расточную головку на нужный диаметр, необходимо провести предварительную настройку. Для этого используется шкала предварительной настройки 1. Затем необходимо разжать фиксирующие болты 2, установить пластину вместе с противовесом на нужный диаметр и снова зафиксировать. Далее нужно взять калибр-кольцо с внутренним диаметром, равным диаметру расточки или немного меньшим. Окончательно устанавливаем растачиваемый диаметр с помощью микрометрической шкалы 3. Если калибр-кольцо полностью соответствует диаметру расточки, можно начинать растачивание. В случае, если калибр-кольцо немного меньше, необходимо скорректировать диаметр окончательно. |  |
Область применения
Эти головки используются на расточных и фрезерных станках для обработки диаметров в заготовках, которые не являются телами вращения. Если есть возможность, тела вращения обычно растачиваются на токарных станках.
