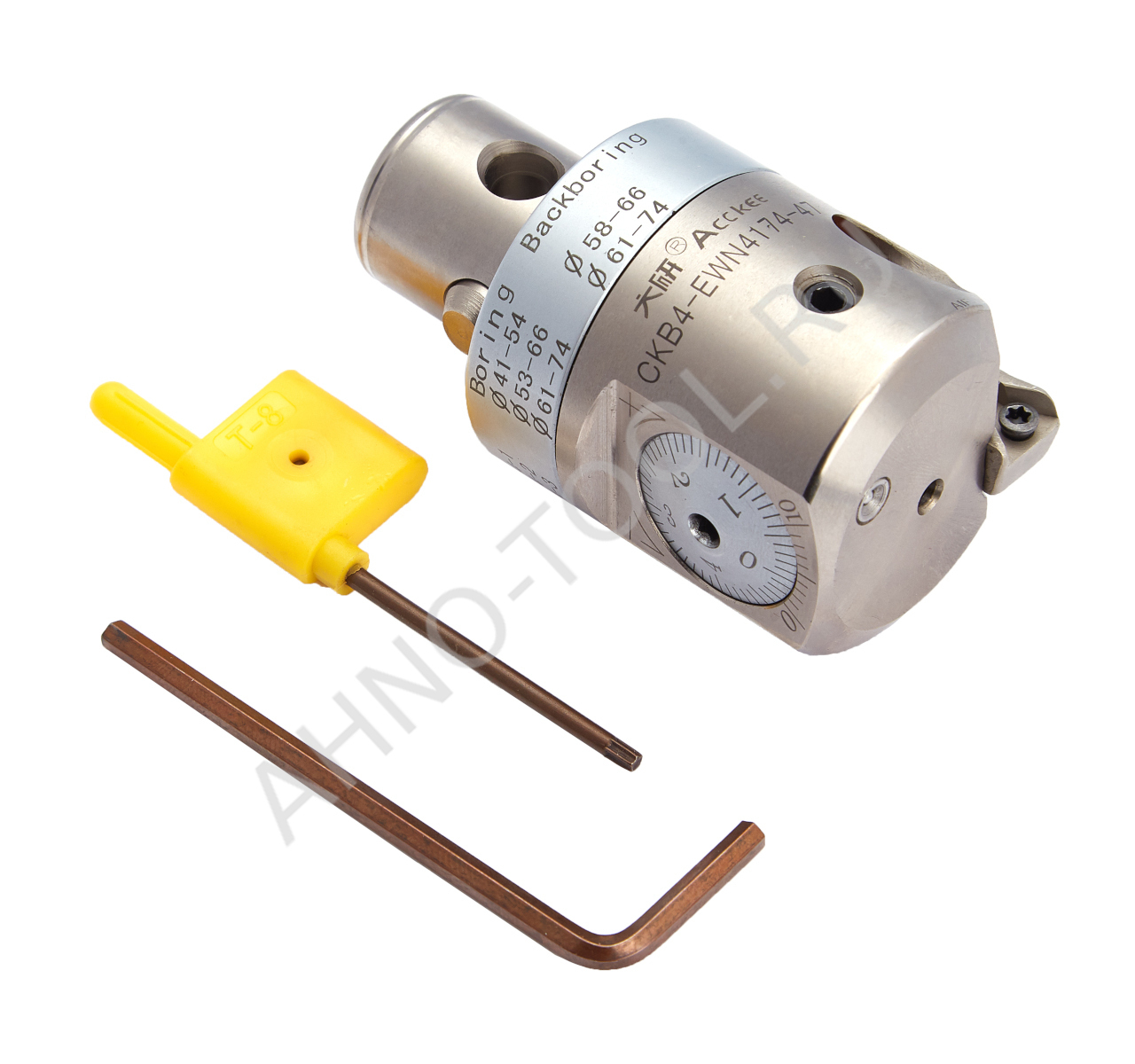

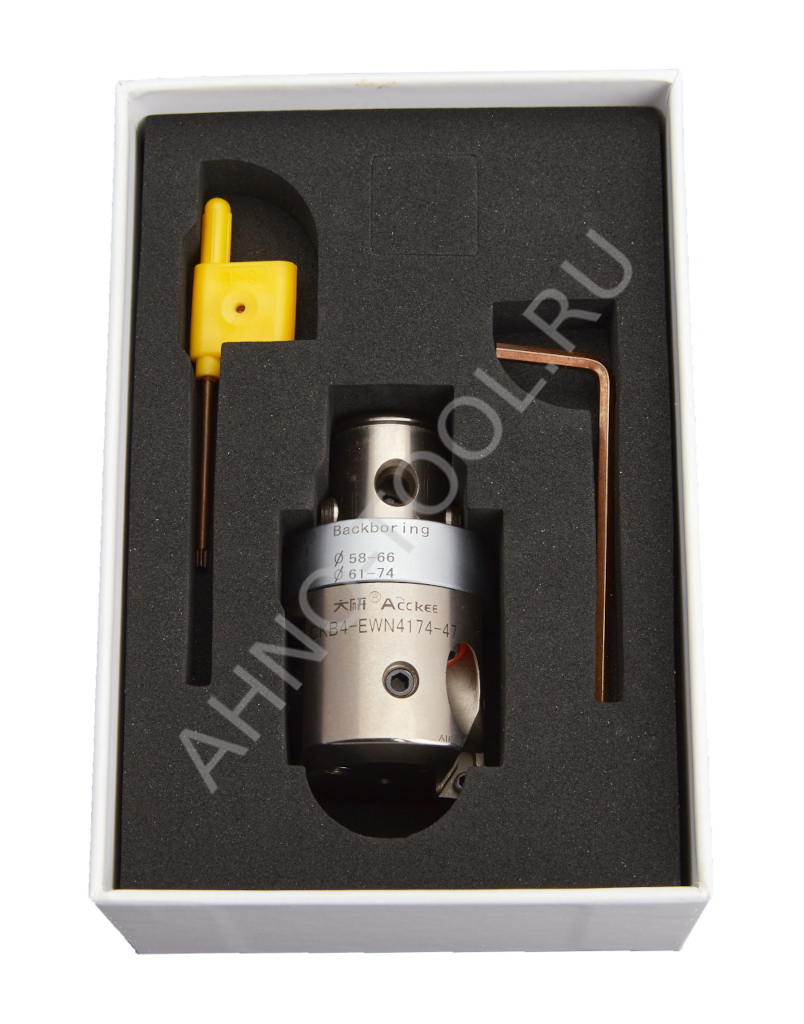

Расточная головка CKB4-EWN4174-47
Расточные оправки используются для чистовой обработки отверстий. Благодаря большим вспомогательным углам резания, они снижают силу резания, обеспечивая высокую точность размеров и предотвращая вибрации. Кроме того, положительный задний угол пластины также уменьшает силу резания, делая процесс более лёгким.
Эта конструкция расточных головок позволяет осуществлять как прямую, так и обратную расточку, что значительно расширяет спектр выполняемых работ.
Оснастка, в которую устанавливаются расточные головки, обладает различными хвостовиками, такими как BT, SK, HSK и другие, что позволяет использовать эти головки на станках с разными конусами.
Пластины, которые вставляются в расточные головки, стандартизированы, поэтому их можно использовать с различными производителями и сплавами. Это значительно упрощает поиск подходящих пластин.
Термообработка оправок увеличивает их твёрдость и устойчивость к трению, что позволяет значительно продлить срок их службы.
CKB4 – Величина крепёжного конуса, вставляемого в оправку для расточных головок.
EWN4174 – это оправка, предназначенная для расточки отверстий с диаметром от 41 до 74 мм. Такой широкий диапазон достигается за счёт использования различных резцов.
- При использовании резца ENH1-1 диаметр отверстия будет составлять от 41 до 54 мм.
- Если использовать резец ENH1-2, то диаметр отверстия будет варьироваться от 53 до 66 мм.
- При использовании резца ENH1-3 диаметр отверстия будет находиться в диапазоне от 61 до 74 мм.
Важно учитывать, что при регулировке диаметра расточки одно деление лимба для регулировки размера соответствует 0,01 мм.
