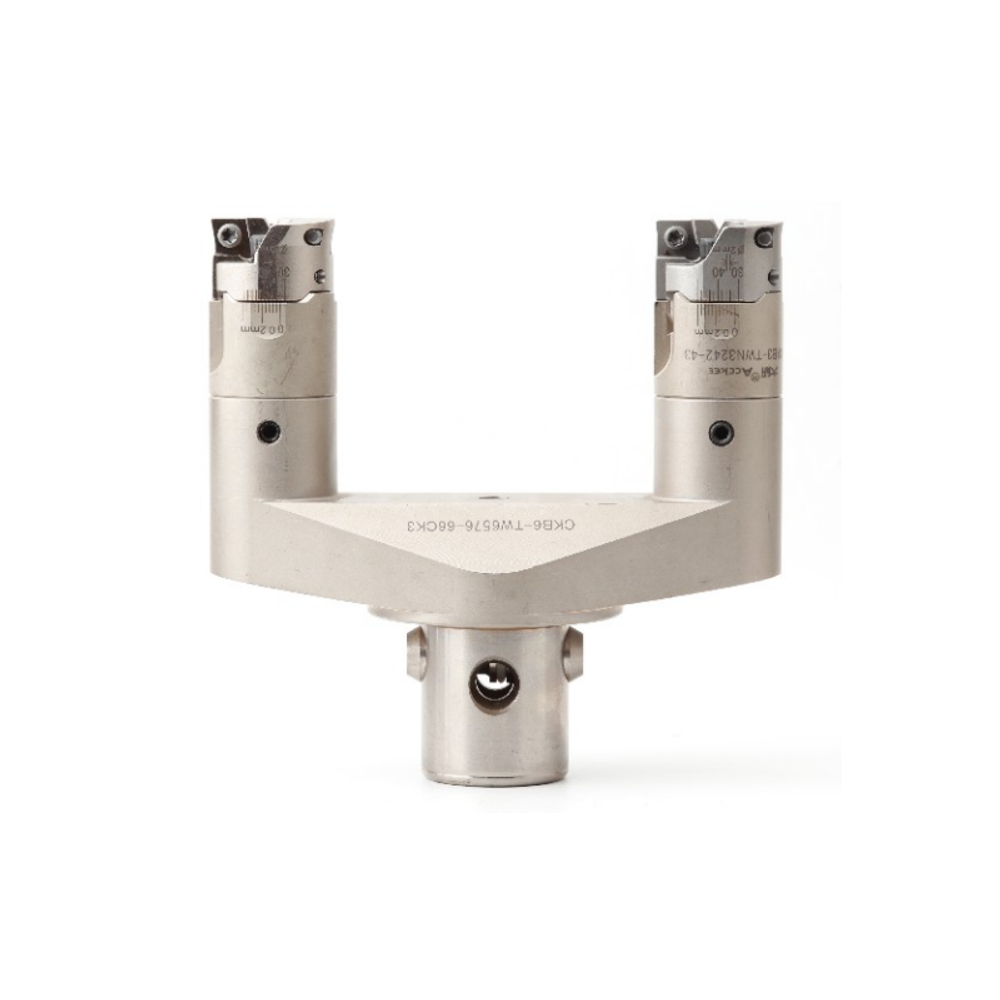

Расточная головка CKB6-TWN115150-75-T ACCKee
Чистовая расточная головка с режущими инструментами предназначена для чистового растачивания отверстий диаметром от 115 до 150 мм. Благодаря использованию сменных резцов и возможности их настройки на нужный диаметр, достигается широкий диапазон растачивания. Окончательная настройка расточной головки на конкретный диаметр осуществляется с помощью микрометрического лимба.
На каждый сменный режущий инструмент устанавливается сменная твердосплавная пластина, соответствующая стандартам ISO. Это позволяет не только выбирать пластины с максимальной эффективностью, но и производителя по своему усмотрению.
Расточная головка имеет внутренние каналы для подачи смазочно-охлаждающей жидкости (СОЖ), что обеспечивает непрерывную подачу жидкости в зону резания.

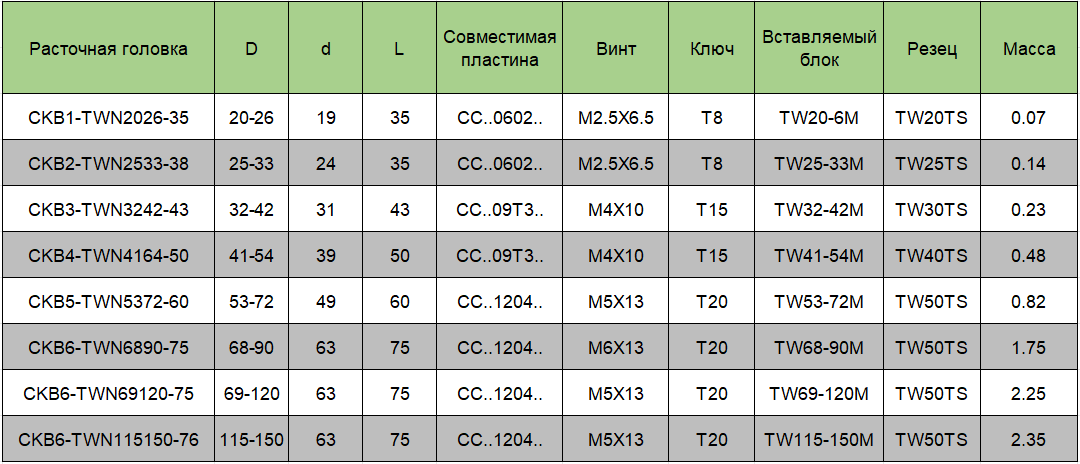

Выбор необходимого инструмента зависит от диаметра детали, которую требуется расточить (D). В таблице ниже приведены необходимые корпуса и вспомогательные инструменты к ним.
Если необходимо обработать отверстия большего диаметра, чем позволяет данная расточная головка, её можно установить на специальное приспособление. Это позволяет не только расширить возможности применения головок, но и повысить их эффективность и область использования.
Расточная головка CKB6-TWN115150-75-T ACCKee
Чистовая расточная головка с режущими инструментами предназначена для чистового растачивания отверстий диаметром от 115 до 150 мм. Благодаря использованию сменных резцов и возможности их настройки на нужный диаметр, достигается широкий диапазон растачивания. Окончательная настройка расточной головки на конкретный диаметр осуществляется с помощью микрометрического лимба.
На каждый сменный режущий инструмент устанавливается сменная твердосплавная пластина, соответствующая стандартам ISO. Это позволяет не только выбирать пластины с максимальной эффективностью, но и производителя по своему усмотрению.
Расточная головка имеет внутренние каналы для подачи смазочно-охлаждающей жидкости (СОЖ), что обеспечивает непрерывную подачу жидкости в зону резания.

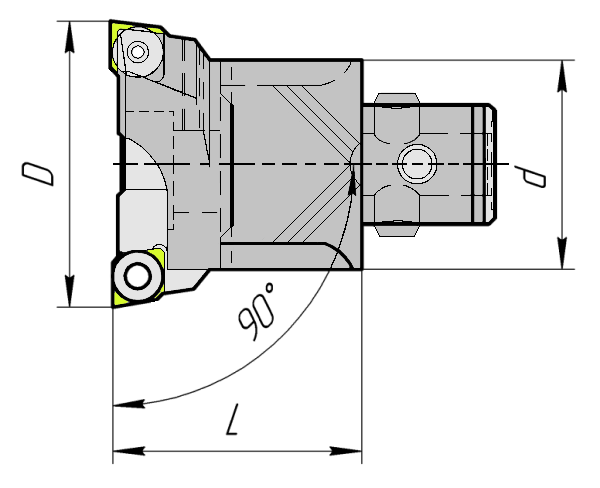

Выбор необходимого инструмента зависит от диаметра детали, которую требуется расточить (D). В таблице ниже приведены необходимые корпуса и вспомогательные инструменты к ним.

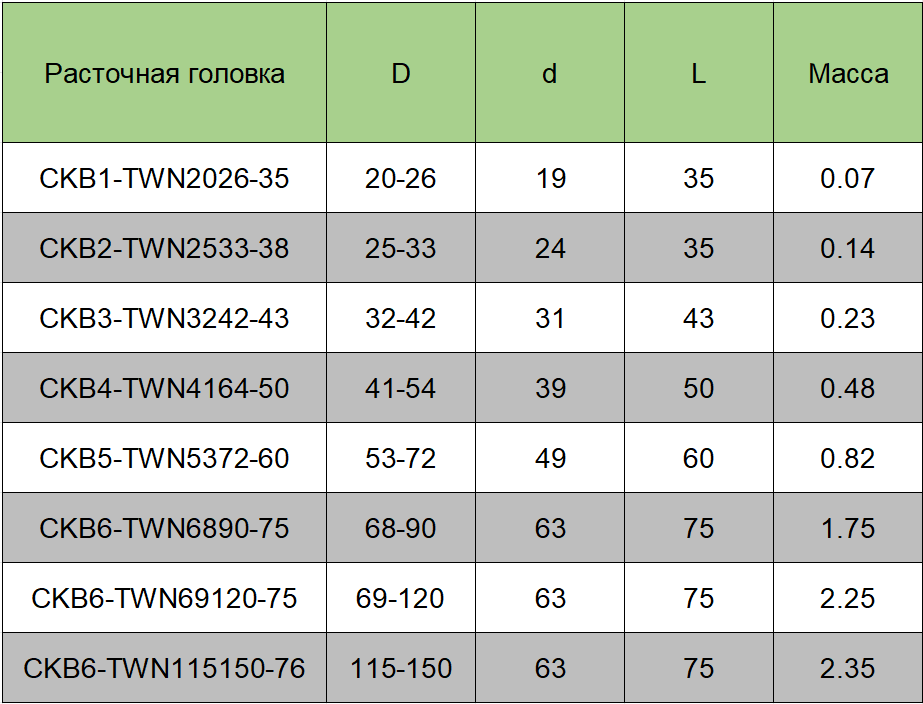

Таблица параметров.

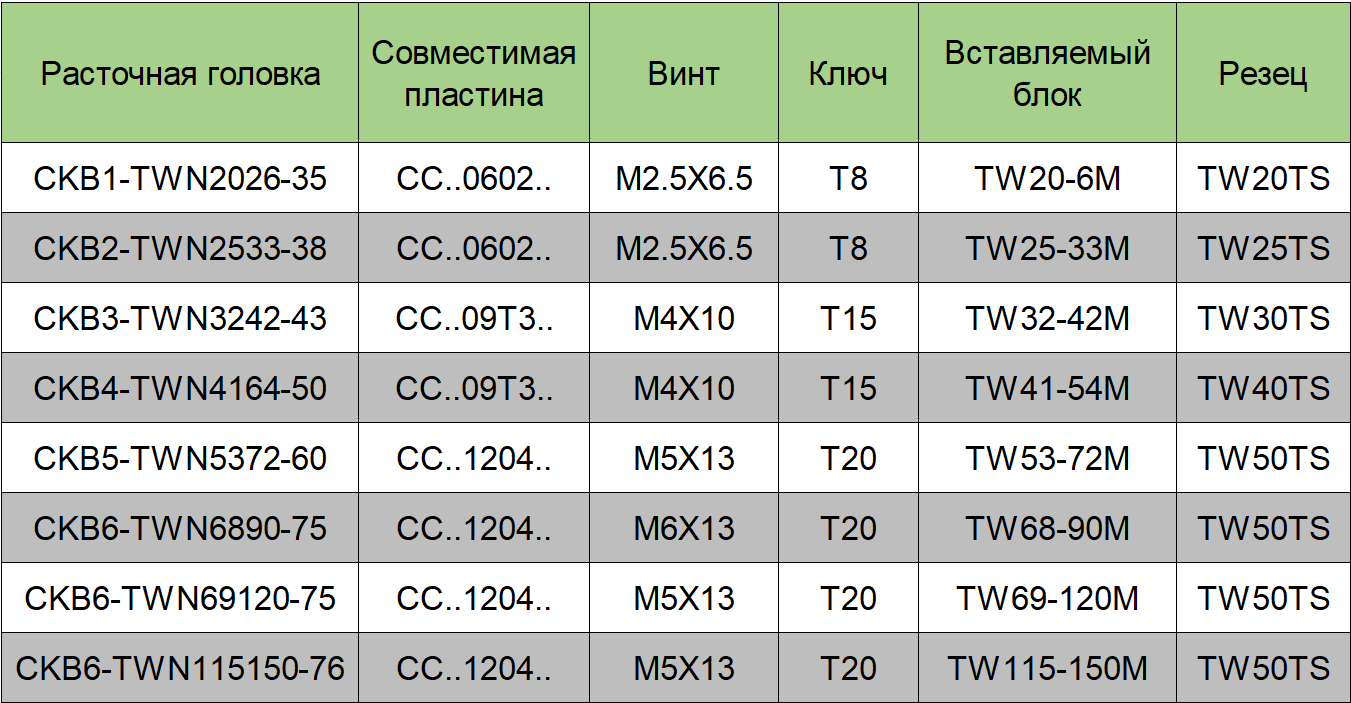

Таблица вспомогательного инструмента.
Если необходимо обработать отверстия большего диаметра, чем позволяет данная расточная головка, её можно установить на специальное приспособление. Это позволяет не только расширить возможности применения головок, но и повысить их эффективность и область использования.
