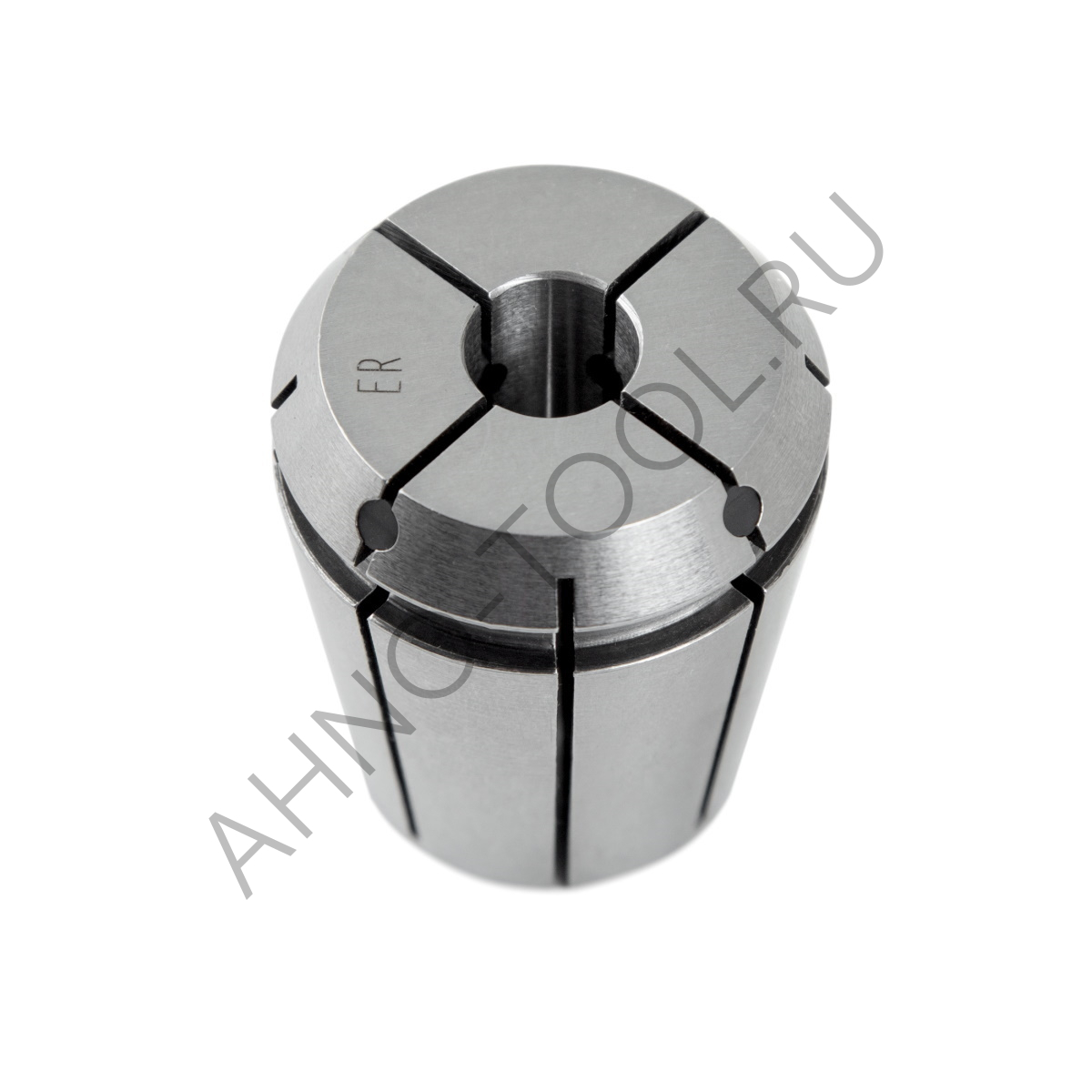

Цанга ERS32-06 BRIGHT-TOOLS
ERS32 - цанга с уплотнением под внутреннюю подачу СОЖ с конусом ER имеет подъем конуса 8°, что обеспечивает плотность зажима инструмента с цилиндрическим хвостовиком с достаточной надёжностью и точностью для большинства случаев в металлообработке.
Данные цанги предназначены для установки на высокопроизводительное оборудование, которое имеет функцию подачи СОЖ в зону резания через инструмент. Это значительно увеличивает производительность металлорежущего инструмента и производительность обработки в целом за счет более эффективного охлаждения режущей кромки инструмента.
Наружный диаметр конуса цанги в свободном состоянии равный 32 мм позволяет обеспечивать прилегание цанги к внутреннему конусу цангового патрона.
06 - указывает на диапазон диаметров хвостовиков инструментов, которые позволяет зажимать данная цанга. В нашем случае цанга может зажимать инструмент с хвостовиками диаметром 5-6 мм включительно.
Данные цанги являются высокоточными и изготовлены по международному стандарту ISO15488, что обеспечивает биение закреплённого инструмента не более 0,003 мм.
Цанга изготавливается из термообработанной пружинной стали, что обеспечивает большое количество циклов зажима и разжима инструмента. Твёрдость цанги 46-50 HRC предохраняет инструмент от повреждений.
|
Использование цанг 1. Проверить цангу на отсутствие повреждений, грязи, стружки на поверхностях. В случае обнаружения удалить с помощью сжатого воздуха, либо промыть под струёй СОЖ. 2. Предварительно вставить необходимый инструмент в цангу. 3. Установить цангу вместе с вставленным инструментом в цанговый патрон, предварительно зажать гайку. 4. С помощью штангенциркуля, либо другого измерительного инструмента, настроить необходимый вылет инструмента. 5. Окончательно затянуть гайку цангового патрона. 6. Установить цанговый патрон вместе с закреплённой цангой и инструментом в шпиндель станка и закрепить. |
 |
Цанга ERS32-06 BRIGHT-TOOLS
ERS32 - цанга с уплотнением под внутреннюю подачу СОЖ с конусом ER имеет подъем конуса 8°, что обеспечивает плотность зажима инструмента с цилиндрическим хвостовиком с достаточной надёжностью и точностью для большинства случаев в металлообработке.
Данные цанги предназначены для установки на высокопроизводительное оборудование, которое имеет функцию подачи СОЖ в зону резания через инструмент. Это значительно увеличивает производительность металлорежущего инструмента и производительность обработки в целом за счет более эффективного охлаждения режущей кромки инструмента.
Наружный диаметр конуса цанги в свободном состоянии равный 32 мм позволяет обеспечивать прилегание цанги к внутреннему конусу цангового патрона.
06 - указывает на диапазон диаметров хвостовиков инструментов, которые позволяет зажимать данная цанга. В нашем случае цанга может зажимать инструмент с хвостовиками диаметром 5-6 мм включительно.
Данные цанги являются высокоточными и изготовлены по международному стандарту ISO15488, что обеспечивает биение закреплённого инструмента не более 0,003 мм.
Цанга изготавливается из термообработанной пружинной стали, что обеспечивает большое количество циклов зажима и разжима инструмента. Твёрдость цанги 46-50 HRC предохраняет инструмент от повреждений.
Использование цанг
1. Проверить цангу на отсутствие повреждений, грязи, стружки на поверхностях. В случае обнаружения удалить с помощью сжатого воздуха, либо промыть под струёй СОЖ.
2. Предварительно вставить необходимый инструмент в цангу.
3. Установить цангу вместе с вставленным инструментом в цанговый патрон, предварительно зажать гайку.
4. С помощью штангенциркуля, либо другого измерительного инструмента, настроить необходимый вылет инструмента.
5. Окончательно затянуть гайку цангового патрона.
6. Установить цанговый патрон вместе с закреплённой цангой и инструментом в шпиндель станка и закрепить.
