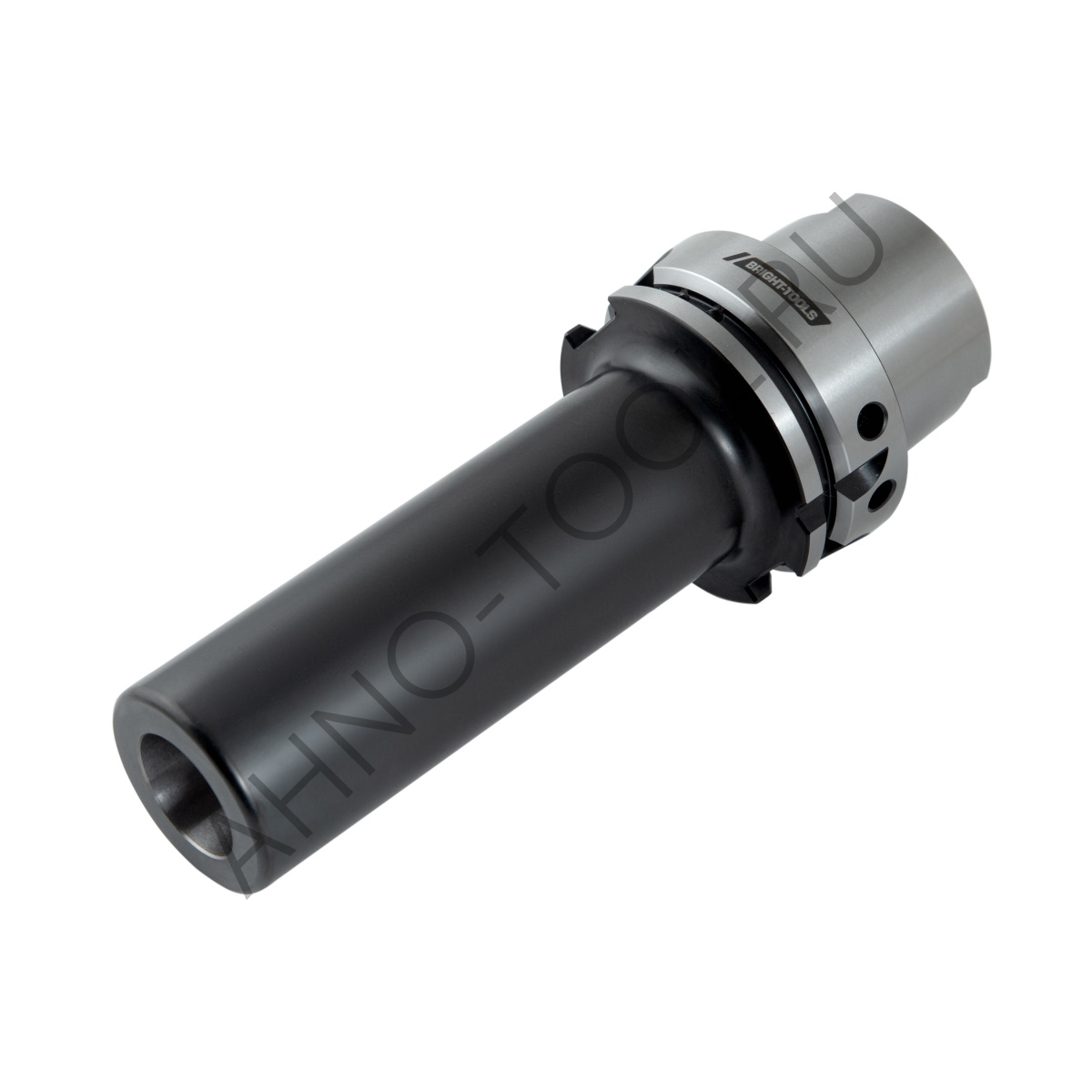

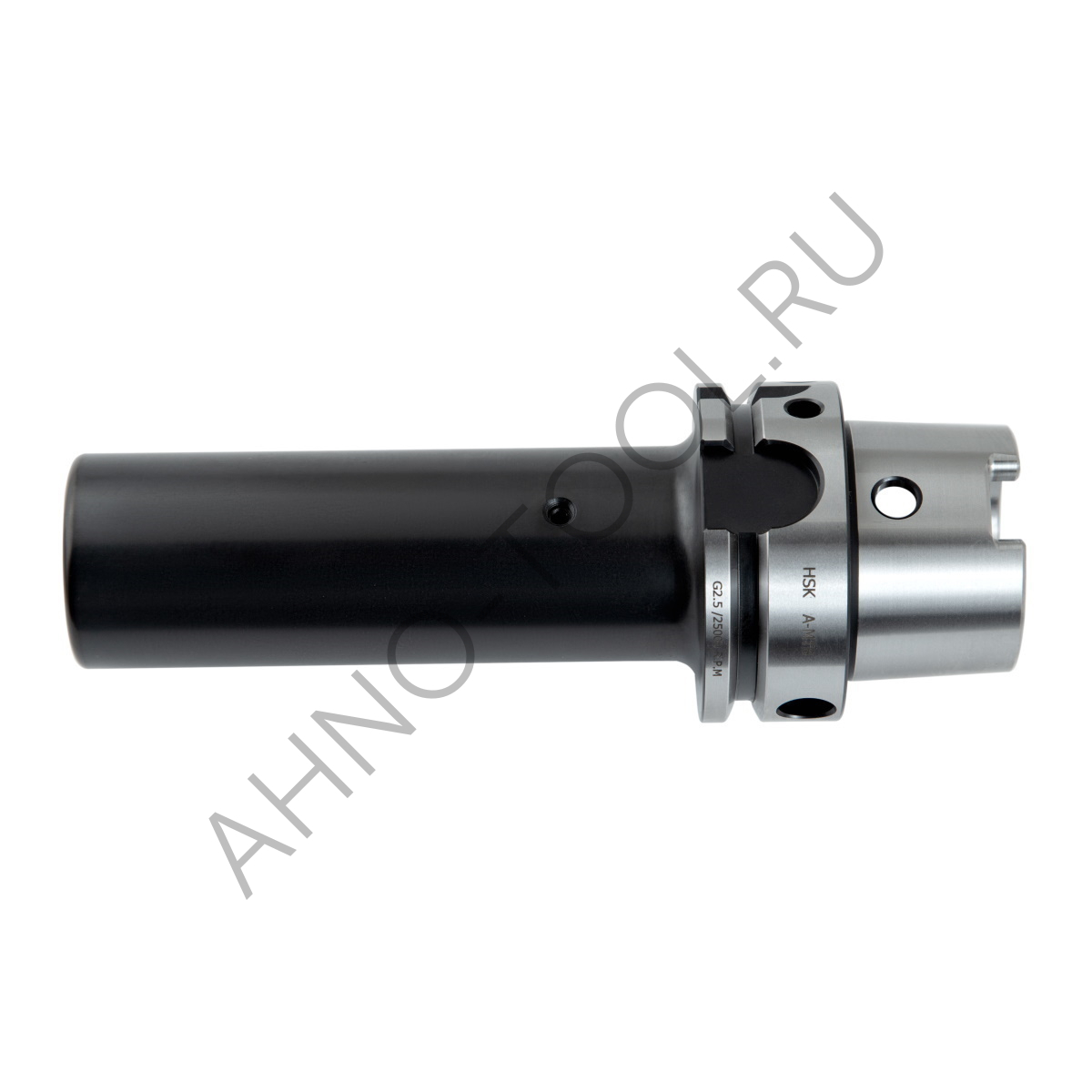

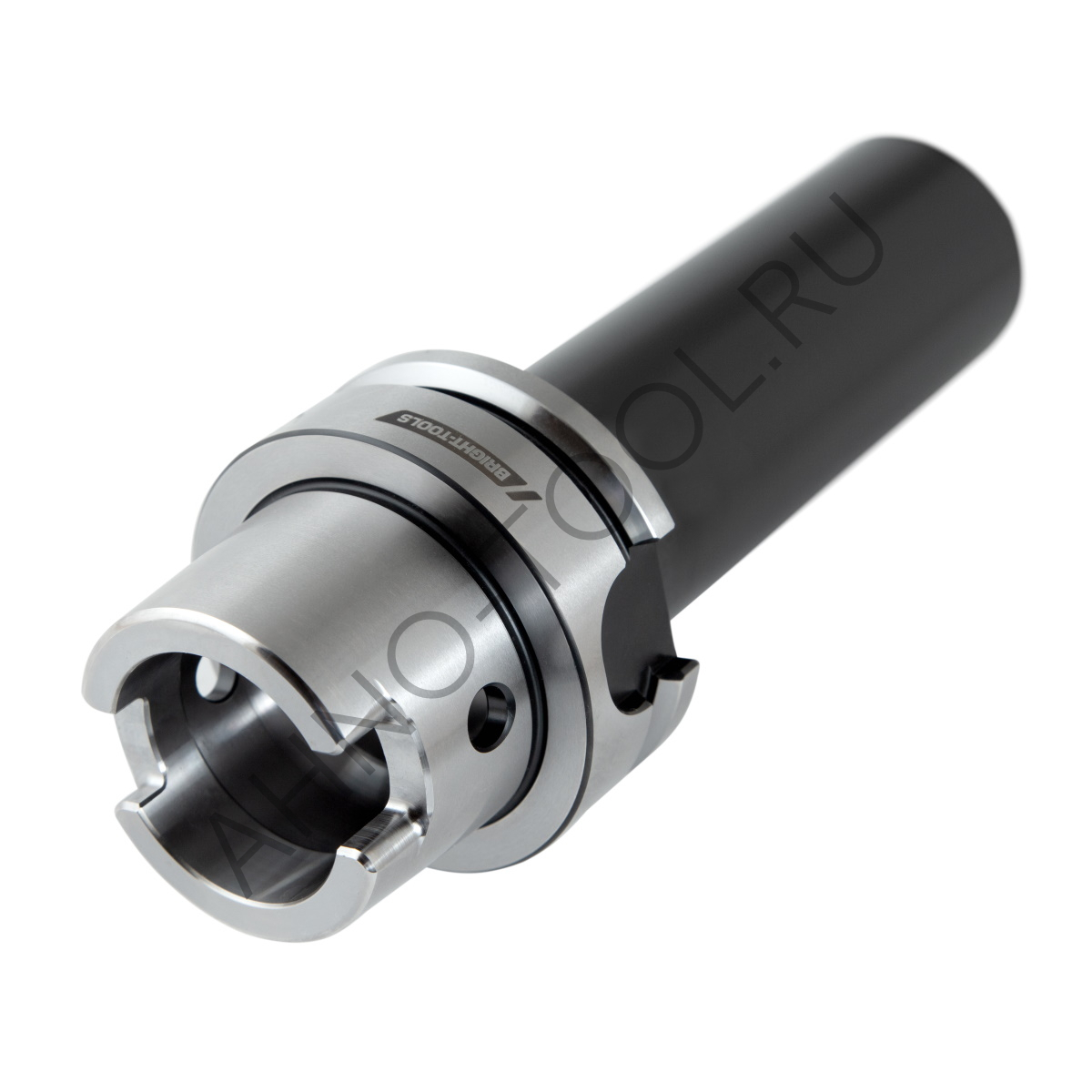

Втулка переходная HSK50A-MTB3-140 BRIGHT-TOOLS
HSK50A – высокотехнологичный конус, который обеспечивает точную фиксацию инструмента и его позиционирование при высоких скоростях вращения. Этот конус часто используется в современных станках с числовым программным управлением (ЧПУ), так как они могут работать на значительных скоростях с высокой точностью. Наружный фланец диаметром 50 мм обеспечивает плотное прилегание конуса A. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
|
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но благодаря превосходной точности она обеспечивает одну из самых высоких степеней точности. Плюсы конуса типа HSK: - Хорошо работает на больших оборотах; - Большая точность базирования инструмента; - Небольшая масса оснастки; - Хорошая повторяемость; - Обеспечивает автоматическую смену инструмента. |
 |
MTВ3 − конус Морзе 3 используется для крепления инструмента в оснастке. Это один из самых первых инструментальных конусов, который предназначен для работы на универсальных станках. Данная переходная втулка позволяет использовать ручной инструмент на станках ЧПУ. После снятия оправки инструмент из нее выбивается с помощью специального клина.
140 − вылет оправки со шпинделя станка составляет 140 мм. Чем меньше данный параметр, тем меньше вибраций возникает при фрезеровке деталей, но слишком малый вылет не даст возможности выполнять некоторые операции на станке. Так же небольшой вылет на многих станках затруднит обработку мелких деталей, поскольку далеко не у каждого станка шпиндель возможно подвести вплотную к столу.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
