Твердосплавные фрезы по металлу предназначены для создания пазов, уступов и обработки деталей сложной формы. Выбор конструкции фрезы зависит от её конкретного назначения.
Фрезерную обработку можно условно разделить на два вида: черновую и чистовую. Черновая обработка применяется, когда не требуется высокая точность детали. Например, это могут быть детали, предназначенные для сварки, или промежуточные операции перед термообработкой или чистовой обработкой.
Для черновой обработки используются двузубые и трёхзубые фрезы, выбор которых зависит от материала, который необходимо обработать, и диаметра инструмента. Это позволяет осуществлять фрезерование с большими подачами и глубиной резания.
Для чистовой обработки используются многозубые фрезы. Во время чистовой обработки удаляется тонкий слой металла, поэтому для отвода стружки требуются менее глубокие стружечные канавки и более тонкие режущие кромки. Это позволяет увеличить количество зубьев на фрезе.
Чистовая обработка выполняется на более высокой скорости, чем черновая, поэтому чистовые фрезы изготавливаются из более прочного сплава.
Конструкция фрез для обработки разных материалов может существенно отличаться. Например, фрезы для обработки алюминия не имеют покрытия и имеют полированную поверхность. В зависимости от цели использования, у фрез могут быть разные заточки, конструкции зубьев и углы подъёма стружечных канавок.
Все эти особенности часто затрудняют выбор оптимальной конструкции фрезы.
Чтобы было проще выбрать фрезу, которая подойдёт для ваших задач и материалов, мы подготовили краткое описание конструкций фрез от немецко-китайской компании AHNO, которая является лидером на мировом и Российском рынке по качеству производимого инструмента. Также мы расскажем, где лучше всего использовать эти инструменты.
Фрезы твердосплавные монолитные концевые по алюминию BRAL-2E
Для обработки алюминия и силикона AHNO предлагает фрезы серии BRAL-2E. Они имеют два режущих зуба, полированную поверхность и плоское дно. Это делает их идеальными для черновой обработки пазов, карманов и глубоких уступов. Полированные рабочие поверхности инструмента позволяют эффективно работать с цветными металлами на этапе черновой обработки.

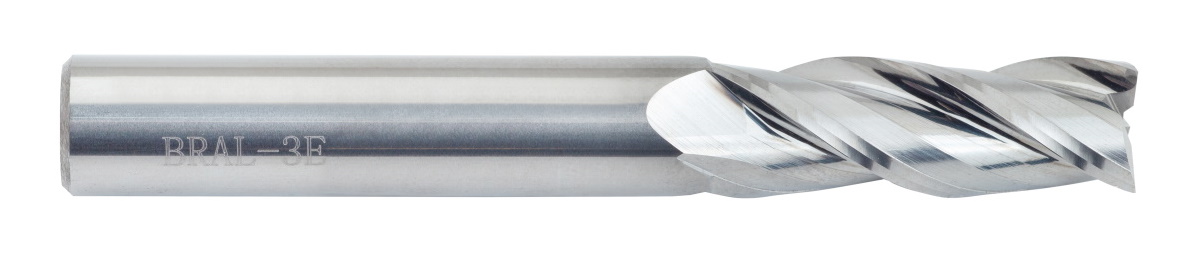

Фрезы твердосплавные монолитные концевые по алюминию BRAL-3E
Фреза BRAL-3E предназначена для чистовой обработки алюминия и силикона. Увеличенное количество зубьев позволяет выполнять обработку с большей подачей. Тем не менее, наличие дополнительного зуба уменьшает стружечную канавку, поэтому фрезеровать в паз или обрабатывать уступы большой глубины не получится. Это связано с тем, что при снятии большого слоя материала стружечные канавки забиваются, что может привести к поломке фрезы.

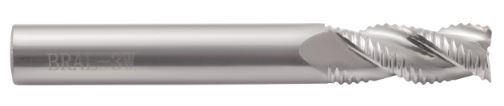

Фрезы твердосплавные монолитные обдирочные по алюминию BRAL-3W
Фреза BRAL-3W с зубьями, оснащёнными стружколомами, предназначена для черновой обработки алюминия и силикона. Стружколомы эффективно разбивают стружку обрабатываемого материала на мелкие части, поэтому не требуется делать большие стружечные канавки. Это позволяет увеличить количество зубьев и, следовательно, минутную подачу. Однако наличие стружкодробильных элементов увеличивает стоимость фрезы и снижает срок её службы. Дополнительное дробление стружки также увеличивает нагрузку на зубья фрезы.
Фрезы твердосплавные монолитные сферические по алюминию BRAL-2B
Для обработки сложных поверхностей с радиусами в алюминии и силиконе была создана радиусная фреза BRAL-2B с двумя зубьями. Её особенность — скругление на донышке, которое позволяет обрабатывать поверхности с радиусом.
Фрезы твердосплавные монолитные концевые BRMG-2E
Для черновой обработки стали, нержавеющей стали и чугуна компания AHNO (совместное предприятие Германии и Китая) разработала фрезы BRMG-2E. Эти фрезы имеют два рабочих зуба и увеличенные стружечные канавки, что позволяет снимать более толстые слои металла. Основное различие между фрезами для обработки алюминия и фрезами для работы со сталью заключается в материале, из которого они изготовлены, и в покрытии на режущей части инструмента.
Фрезы для алюминия обычно производятся из карбидов титана и тантала, а для стали — из титана с добавлением карбида кобальта. Такой состав позволяет увеличить прочность режущих кромок, но при этом несколько снижает их износостойкость. Однако это снижение компенсируется наличием специального покрытия TiAIN. Оно защищает твёрдый сплав от стирания и чрезмерного воздействия температуры.
Для обработки более глубоких пазов были созданы специальные двузубые фрезы увеличенной длины. Они отличаются от обычных фрез тем, что имеют более длинную режущую часть. Эти фрезы могут быть изготовлены из различных сплавов. Первый сплав содержит больше карбидов титана, что делает его подходящим для обработки сталей с твёрдостью до 45 HRC. Второй сплав, содержащий больше карбидов вольфрама, предназначен для обработки более твёрдых материалов, твёрдость которых достигает 55 HRC.
Фрезы твердосплавные монолитные концевые BRGM-4E/4EL
Компания AHNO разработала фрезы BRGM-4E с покрытием TiAIN, которые имеют четыре зуба. Эти фрезы предназначены для получистовой и черновой обработки сталей, чугуна и нержавеющей стали. Благодаря увеличенному количеству зубьев, эти фрезы позволяют выполнять чистовую и получистовую обработку с более высокой скоростью подачи. Однако уменьшение стружечных канавок делает эти фрезы неподходящими для операций с большим объёмом снимаемого металла, например, для фрезерования в паз. Они предназначены для работы на средних и малых глубинах резания.
Для получистовой обработки созданы фрезы с увеличенной длиной режущей части — BRGM-4EL.
Они отлично подходят для выполнения фрезерных операций на больших глубинах или в труднодоступных местах. Как и двузубые фрезы, эти инструменты могут быть изготовлены из двух видов сплавов. Первый сплав содержит больше карбидов титана и предназначен для обработки сталей с твёрдостью до 45 HRC. Второй сплав содержит больше карбидов вольфрама и подходит для обработки более твёрдых материалов с твёрдостью до 55 HRC.
Фрезы твердосплавные монолитные концевые BRGM-6E/6EL
Для эффективного чистового фрезерования сталей, нержавеющих сталей и чугуна компания AHNO разработала фрезы BRGM-6Е/6EL с покрытием TiAIN, оснащённые 6 зубьями. В отличие от предыдущих моделей, у этих фрез больше зубьев, а стружечные канавки, соответственно, меньше.
Остро заточенные зубья этих фрез предназначены для снятия тонких стружек. Благодаря этому процесс фрезерования становится более производительным. Фрезы подходят для финальной обработки уже предварительно обработанных поверхностей.
Микрофрезы твердосплавные монолитные концевые BRGM-2ES
Для создания пазов малых размеров, обработки мелких деталей, таких как печатные платы, мелкий металлический крепёж и детали для часовых механизмов с твёрдостью до 50 HRC, были разработаны микрофрезы BRGM-2ES с плоским донышком и покрытием TiAIN.
Диаметр режущей части этих фрез составляет от 0,2 до 0,9 мм, что позволяет снимать тонкую стружку с обрабатываемых заготовок. Для более надёжного закрепления фрезы в оснастке эти фрезы изготавливаются с утолщённым хвостовиком диаметром 4–6 мм в зависимости от диаметра режущей части фрезы.

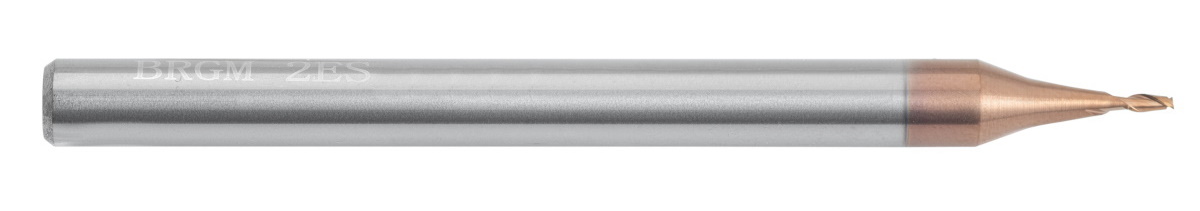

Микрофрезы твердосплавные монолитные сферические BRGM-2BS
Для микрометрической обработки сложных деталей, таких как микроштампы, зубные протезы и другие изделия со сложной конфигурацией, были разработаны специальные фрезы BRGM-2BS с радиусным донышком и покрытием TiAIN.
При использовании этих фрез, особенно при работе с большими глубинами резания и сложной профильной обработке, важно учитывать их хрупкость. Поэтому не рекомендуется выполнять обработку с большими подачами, чтобы избежать повреждений инструмента.
Для эффективной обработки микрофрезами требуются станки с высокими оборотами инструментов. Максимальная твёрдость заготовки, пригодной для обработки этими фрезами, составляет 50HRC.

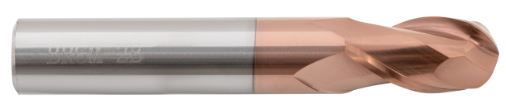

Фрезы твердосплавные монолитные сферические BRGM-2B/2BL
Для черновой обработки заготовок сложной формы или для создания паза с радиусным дном были разработаны радиусные фрезы BRGM-2B/2BL. Поскольку детали сложной формы могут иметь разные размеры и твердость материалов, была создана фреза с увеличенной длиной режущей части. Кроме того, разработаны фрезы для материалов повышенной твердости до HRC55.
Эти фрезы предназначены для обработки закаленных сталей, сталей после старения и термоулучшения. Они изготавливаются из твердосплавных прутков с повышенным содержанием карбида вольфрама и кобальта, а также имеют специальное покрытие для работы с твердыми материалами. Не рекомендуется использовать фрезы для твердых материалов при обработке мягких материалов, таких как незакаленная углеродистая сталь. Фрезы для твердых материалов имеют меньшую износостойкость по сравнению с фрезами для материалов с твердостью до 45 HRC. Кроме того, фрезы для твердых материалов стоят значительно дороже.

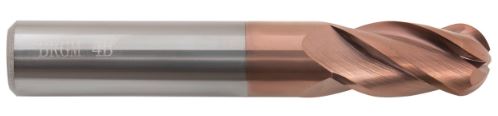

Фрезы твердосплавные монолитные сферические BRGM-4B
Для чистовой обработки заготовок сложных форм были разработаны радиусные фрезы BRGM-4B с покрытием TiAIN. Эти фрезы имеют увеличенное количество зубьев и специальную геометрию стружечной канавки, которая обеспечивает высокое качество обработки при чистовой операции.
Особенностью этих фрез является возможность снятия небольшого слоя материала на высоких скоростях резания. Это позволяет достичь высокой точности обработки и минимальной шероховатости поверхности заготовки. Заточка данных фрез выполняется с учётом их сложной конфигурации, что обеспечивает их повышенную стойкость при длительном использовании.

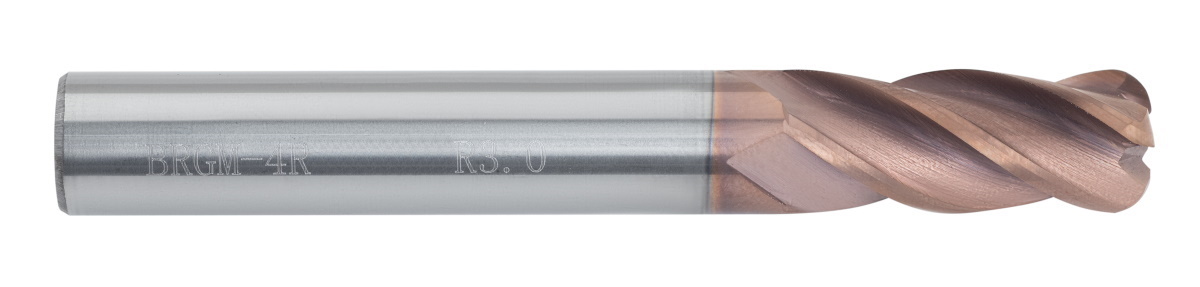

Фрезы твердосплавные монолитные радиусные BRGM-4R/4RL
Фрезы BRGM-4R/4RL имеют особенность — закруглённую вершину зуба. Это увеличивает срок службы фрезы, но также создаёт переходный радиус на дне фрезеруемого паза или уступа. Из-за этого параметра такие фрезы не всегда подходят для фрезеровки пазов. Однако, если данный параметр не является критичным, то фрезы этой конструкции станут отличным выбором для общей обработки.
Также стоит отметить, что эти фрезы доступны в двух вариантах сплавов. Первый сплав содержит больше карбидов титана и предназначен для обработки сталей с твёрдостью до 45 HRC. Второй сплав, в свою очередь, содержит больше карбидов вольфрама и подходит для обработки более твёрдых материалов с твёрдостью до 55 HRC. Для повышения стойкости фрез оба сплава имеют покрытие TiAIN.
Фрезы твердосплавные монолитные обдирочные BRGM-4W
Фрезы BRGM-4W предназначены для черновой высокопроизводительной обработки различных материалов, включая стали, нержавеющие стали и чугуны с твёрдостью до 45 HRC.
Особенностью этих конструкций является наличие специальных стружкодробящих элементов. Они позволяют получать мелкую стружку, что уменьшает её объём и, соответственно, необходимый объём стружечной канавки. Благодаря этому можно увеличить число рабочих зубьев и подачу фрезы.
Однако наличие стружкодробящих элементов также увеличивает стоимость фрезы и снижает её стойкость, несмотря на покрытие TiAIN на всех рабочих поверхностях. Поэтому эти фрезы целесообразно использовать только в случаях, когда требуется высокая производительность, например, при работе на дорогостоящем оборудовании.
Фрезы твердосплавные монолитные концевые BRHM-2E/2EL
Фрезы BRHM-2E/2EL предназначены для черновой обработки закалённых сталей твёрдостью до 65 HRC и жаростойких сплавов, а также для получистовой обработки, когда необходимо срезать большой слой металла. Фрезы изготовлены из мелкозернистого твёрдого сплава AlTiSiN, который идеально подходит для работы с твёрдыми сплавами. Фрезы имеют два рабочих зуба без радиусов на уголках, образуя полностью плоское донышко.
Фрезы твердосплавные монолитные концевые BRHM-4E/4EL
Для обработки закалённых сталей твёрдостью до 65 HRC и некоторых жаропрочных сплавов были созданы специальные фрезы BRHM-4E/4EL. Они изготовлены из мелкозернистого твёрдого сплава и имеют покрытие AlTiSiN, которое идеально подходит для работы с твёрдыми сплавами.
Фрезы BRHM-4E/4EL имеют четыре рабочих зуба и предназначены для общей обработки. Также их можно использовать для черновой обработки. При работе с закалёнными сталями подача на зуб невелика, поэтому снимается небольшая толщина металла. В этом случае четырёхзубых фрез достаточно при соблюдении рекомендованной глубины резания и подачи.

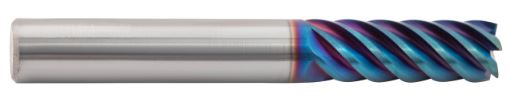

Фрезы твердосплавные монолитные концевые BRHM-6E/6EL
Фреза BRHM-6E/6EL предназначена для высокопроизводительной чистовой обработки закалённых сталей с твёрдостью до 65 HRC. Она оснащена шестью рабочими зубьями, что позволяет значительно увеличить минутную подачу, несмотря на небольшую подачу на зуб. Такое сочетание характеристик обеспечивает высокую эффективность работы фрезы.
Покрытие AlTiSiN позволяет работать на повышенных скоростях резания, обеспечивая более быстрый процесс обработки. Кроме того, благодаря использованию качественного порошка, произведённого в Германии, а также современного европейского оборудования для изготовления фрез, они обладают повышенной точностью и износостойкостью.
Фрезы твердосплавные монолитные сферические BRHM-2B/2BL
Для обработки закалённых деталей со сложными поверхностями твёрдостью до 65 HRC были разработаны фрезы BRHM-2B/2BL. Они имеют два рабочих зуба и сферическую поверхность на донышке. Все рабочие поверхности фрез покрыты AlTiSiN.
Фрезы твердосплавные монолитные сферические BRHM-4B
Фрезы BRHM-4B предназначены для финишной обработки закалённых сталей с твёрдостью до 65 HRC, а также для обработки деталей из твёрдых материалов со сложной геометрической формой. Сферическая форма донышка не позволяет фрезеровать пазы и уступы с плоским дном, а также формировать переходы без переходных радиусов. Фреза покрыта специальным покрытием AlTiSiN, которое идеально подходит для работы с твёрдыми сплавами. В составе мелкозернистого твёрдого сплава содержатся карбиды кобальта и вольфрама, что обеспечивает стабильное качество и высокую стойкость инструмента.
Порошки для производства этих инструментов изготовлены в Германии по новейшим немецким технологиям. Оборудование и технологии, используемые при изготовлении инструмента и покрытия, также разработаны компанией Walter. Благодаря этому кристаллы покрытия имеют однонаправленный рост, что ещё больше повышает стойкость инструмента.

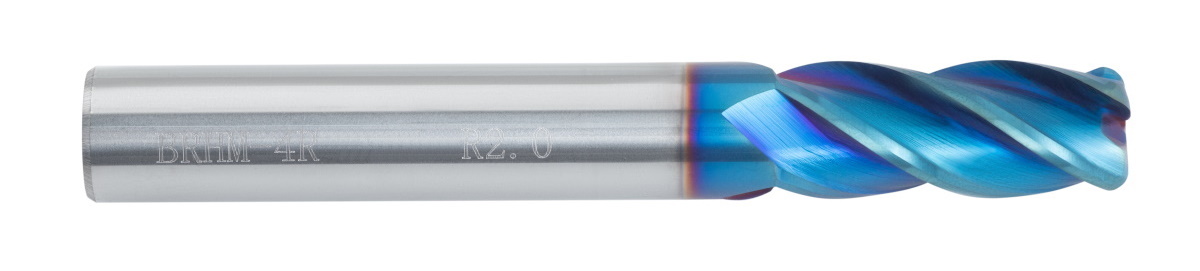

Фрезы твердосплавные монолитные радиусные BRHM-4R/4RL
Фрезы BRHM-4R/4RL предназначены для обработки закалённых сталей с твёрдостью до 65 HRC. Они подходят для обработки карманов и уступов с плавными переходами.
Особенностью этих фрез являются небольшие радиусы на вершинах зубьев. Благодаря этому фрезы обладают повышенной стойкостью, но после обработки ими между вертикальными и горизонтальными обработанными поверхностями остаётся след в виде радиуса скругления зуба фрезы. Если такой переход допустим, то фрезы BRHM-4R/4RL становятся первым выбором для обработки закалённых сталей. Их покрытие AlTiSiN обеспечивает повышенную износостойкость инструмента.
Фрезы твердосплавные монолитные обдирочные BRHM-4W
Черновая фреза BRHM-4W предназначена для быстрой и эффективной обработки стали твёрдостью до 65 HRC. Она имеет четыре рабочих зуба с дополнительными стружкодробильными элементами. Эти элементы позволяют разделить стружку на мелкие части, благодаря чему она занимает меньше места в стружечных канавках, что, в свою очередь, позволяет уменьшить размеры канавок.
Уменьшение размеров стружечных канавок позволяет увеличить количество зубьев фрезы, что даёт возможность работать с большей подачей. Однако у фрез такой конструкции есть и недостатки.
Во-первых, они стоят дороже из-за дополнительных стружколомающих элементов. Во-вторых, их стойкость ниже из-за интенсивного дробления стружки. Кроме того, они не подходят для получения поверхностей высокого качества, но почти двукратное увеличение производительности при черновых операциях по сравнению с двузубыми фрезами компенсирует эти недостатки. Фрезы покрыты AlTiSiN-покрытием, которое идеально подходит для работы с твёрдыми сплавами. Мелкозернистые твёрдые сплавы, содержащие карбиды кобальта и вольфрама, обеспечивают стабильное качество и высокую стойкость инструмента.
Серьёзные технологии для изготовления таких фрез принадлежат компании Walter и другим европейским компаниям.
Компания AHNO (принадлежит компании Sandvik) производит большое количество специального металлорежущего инструмента, предназначенного для различных видов обработки. Его можно приобрести в розницу на официальном сайте представителя компании. В этой статье мы рассмотрели твердосплавные фрезы, но компания также предлагает широкий ассортимент инструмента:
- корпусные фрезы;
- монолитные свёрла по металлу;
- свёрла со сменными головками;
- свёрла со сменными пластинами;
- метчики;
- токарные твердосплавные пластины.
Нашими инженерами были проведены сравнительные испытания фрез ТМ AHNO, по результатам которых они показали великолепное качество, превосходящее многие мировые бренды. Акты испытаний доступны по ссылке.
Весь инструмент, производимый компанией, соответствует европейским стандартам качества, так как изготавливается в соответствии с немецкими технологиями на станках Walter из европейского сырья.
Твердосплавные фрезы по металлу можно купить в интернет-магазине www.ahno-tool.ru.
