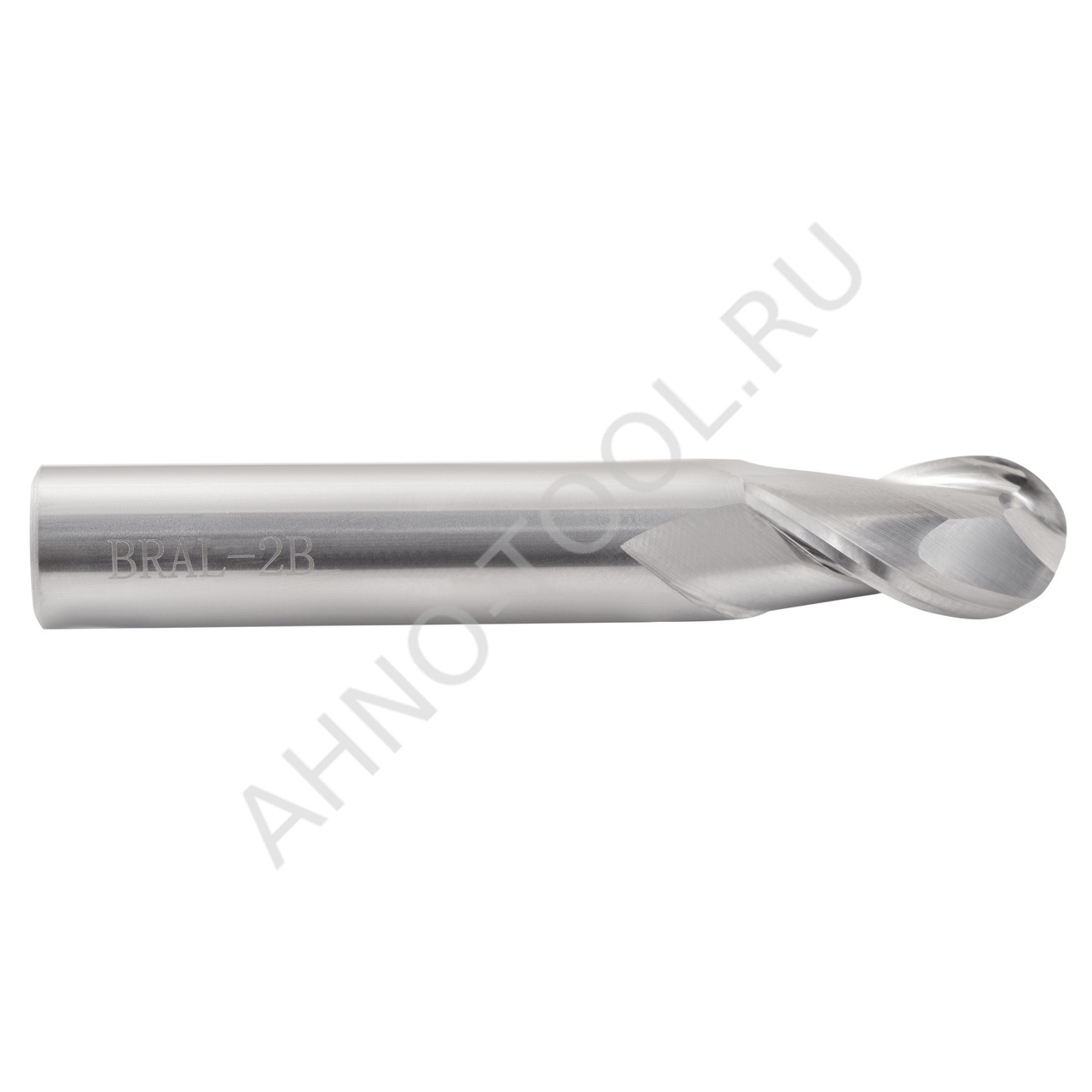

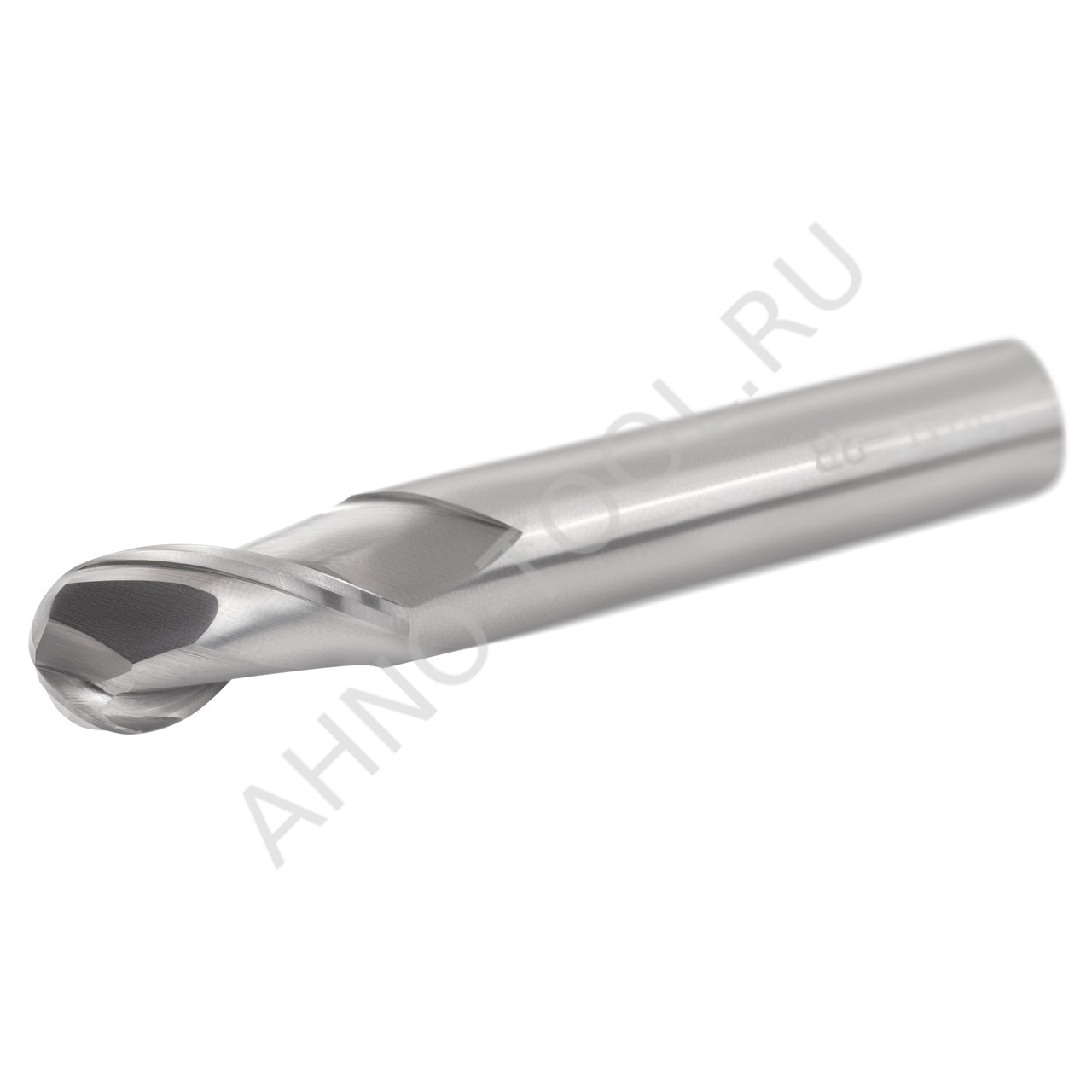

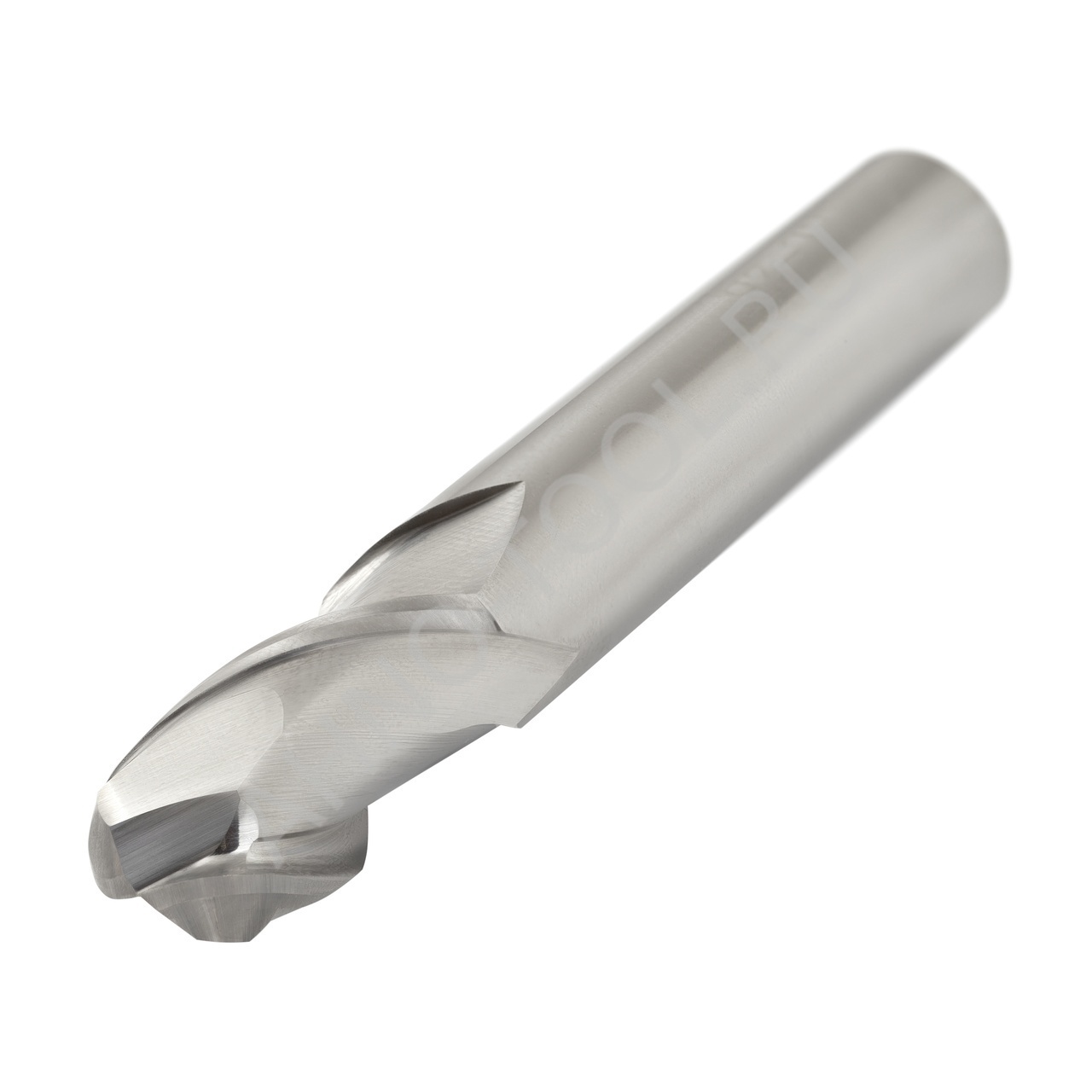

Фреза монолитная твердосплавная сферическая BRAL-2B-R3.0 AHNO
BR — это твердосплавная фреза, изготовленная из цельного мелкозернистого твёрдого сплава.
AL — фреза, которая предназначена для фрезеровки алюминия и силикона.

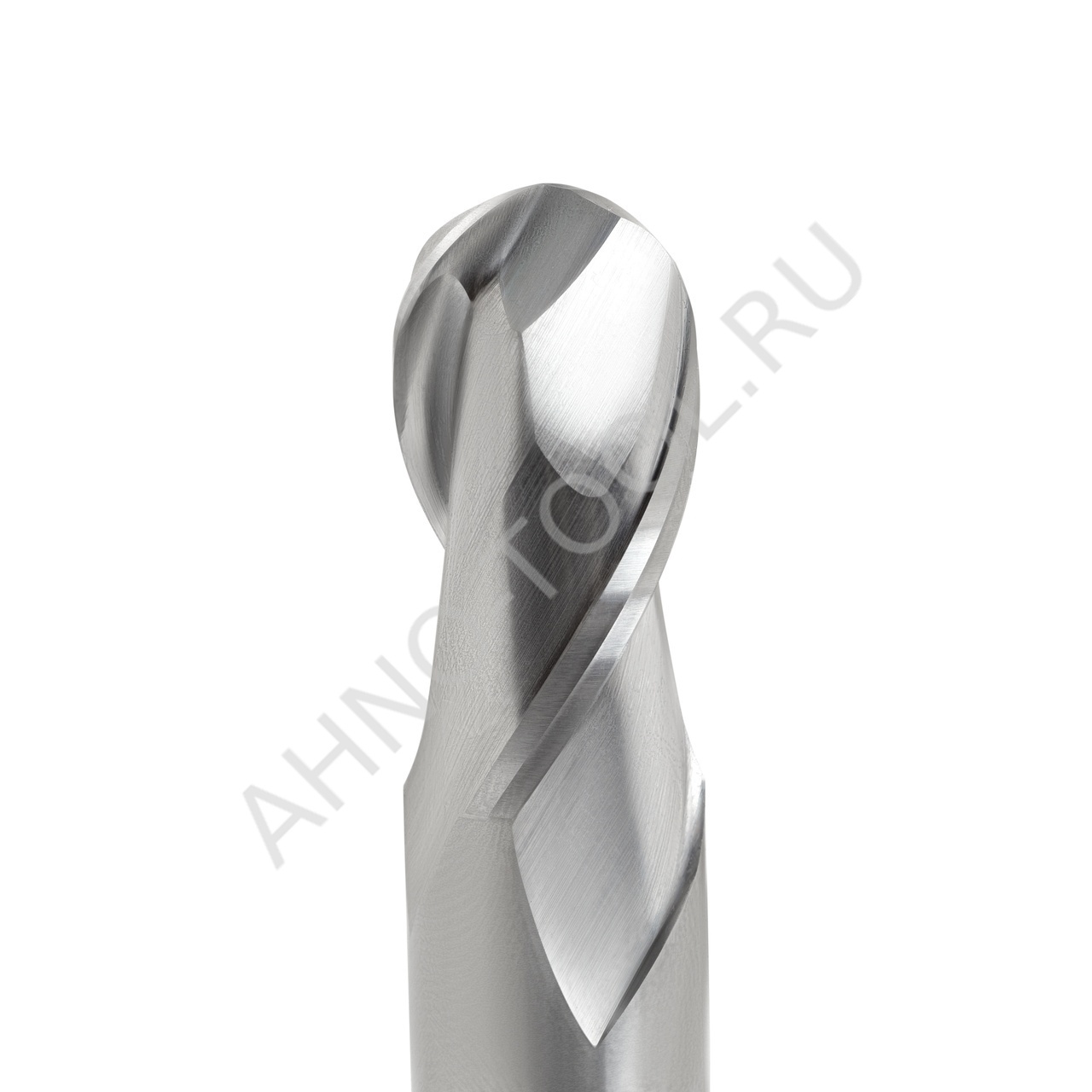

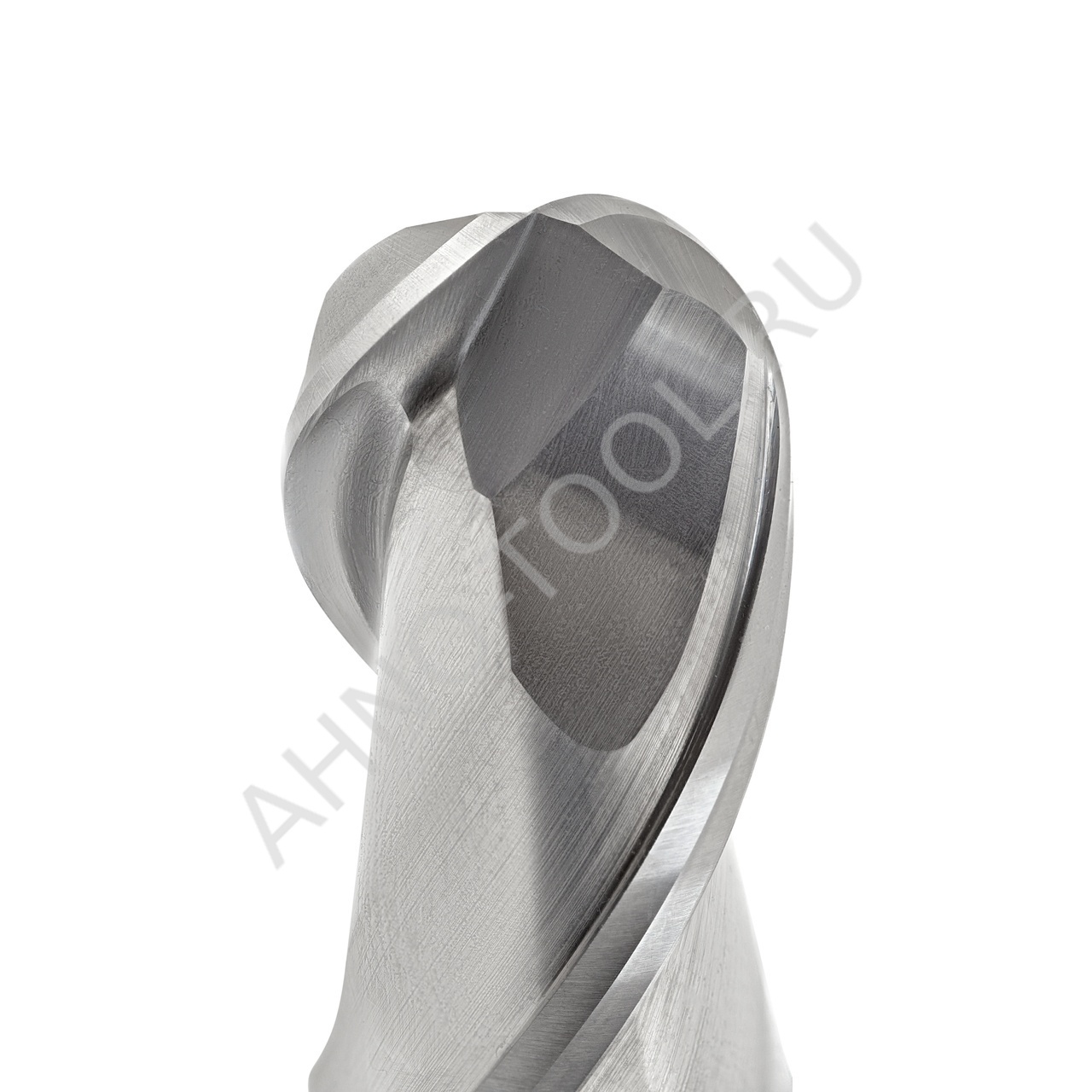

2B — фреза с двумя зубьями, которая отлично подходит для черновой и получистовой обработки. Её зубья имеют особую форму, что позволяет эффективно обрабатывать материалы. Торцевая часть фрезы имеет радиусную форму, благодаря чему донышко паза после обработки также приобретает радиусную форму. Полированные поверхности фрезы способствуют более эффективному отводу стружки при работе с пластичными материалами.

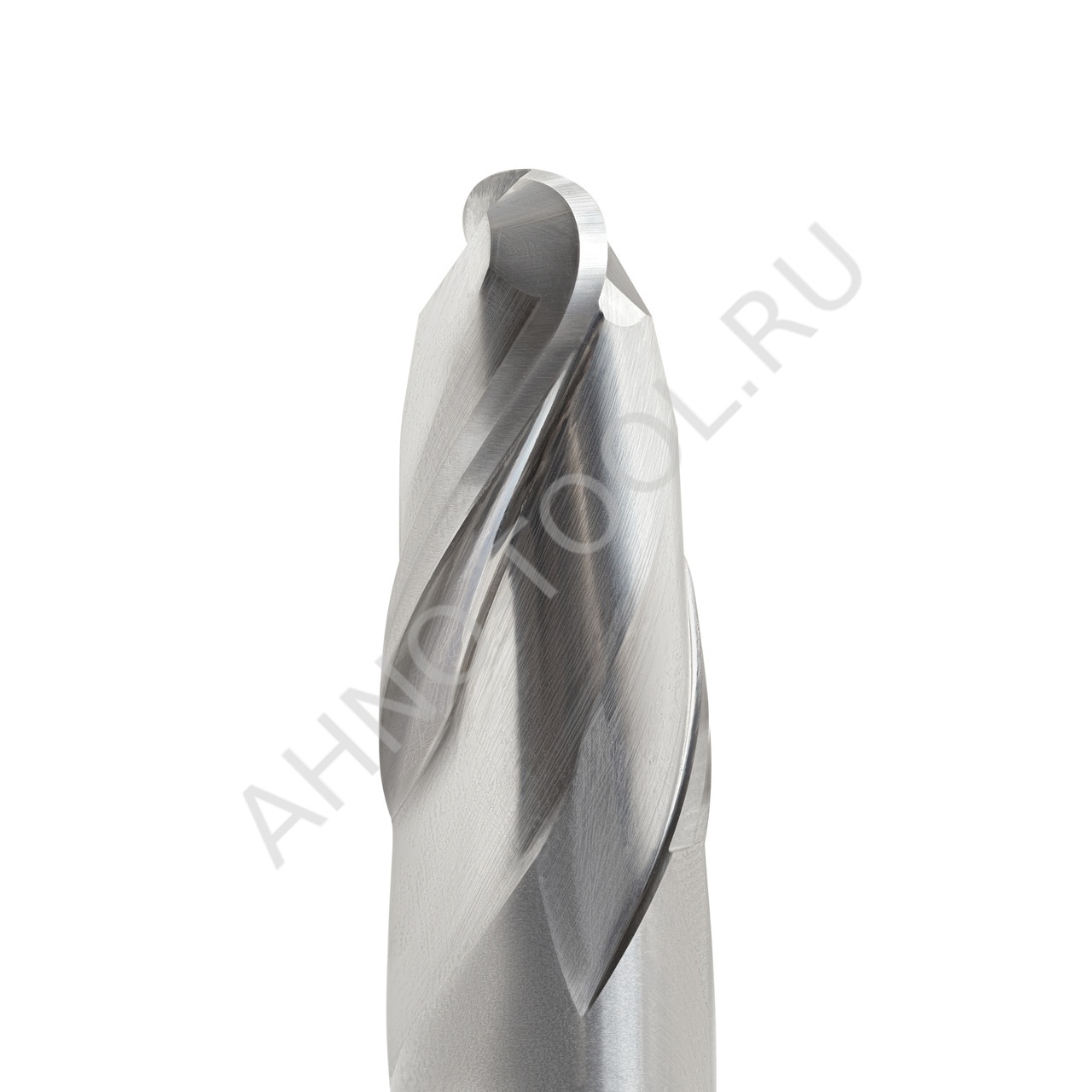

| Угол подъёма стружечной канавки составляет 35°. Это оптимальное значение для данного типа фрезы. Фреза является радиусной. При использовании радиусной фрезы силы резания возрастают по сравнению с использованием фрезы с плоским донышком. Поэтому в таких случаях обычно уменьшают угол подъёма стружечной канавки, так как повышенные силы резания могут привести к увеличению вибраций оснастки и инструмента во время резания. Уменьшение угла подъёма стружечной канавки помогает снизить вибрации в процессе обработки материала. |  |
| Фреза предназначена для обработки силикона и алюминия. В этом случае угол подъёма стружечной канавки увеличивают, поскольку силикон и алюминий являются очень пластичными материалами. Для дробления стружки требуется больший угол её сгиба, поэтому угол подъёма стружечной канавки увеличивается. Кроме того, фрезы имеют специальную геометрию, которая позволяет эффективно дробить стружку и увеличивает срок их службы. | |
| Диаметры фрез изготовлены с высокой точностью, отклонение не превышает 0,01 миллиметра. Точность изготовления фрезы позволяет обеспечивать размеры обрабатываемой детали по 5 квалитету, что значительно превышает потребности точности фрезерных операций. Полированные рабочие поверхности фрезы увеличивает срок службы фрезы. |  |
| Хвостовик инструмента обладает высокой точностью, соответствующей шестому квалитету. Это позволяет надёжно закреплять инструмент в любой современной оснастке. Особенно важно точное исполнение хвостовика при креплении инструмента в термооправках. В таких оправках крепление осуществляется за счёт расширения и последующей усадки посадочных мест под воздействием температуры. Из-за этого диапазон зажима у термооправок очень небольшой, но они считаются самыми надёжными и точными. |  |
| Если необходимо работать фрезой сразу в нескольких направлениях, то для определения оптимальной подачи нужно сложить скорости перемещения по всем плоскостям. Складываются подачи по разным направления по правилу сложения векторов. |  |

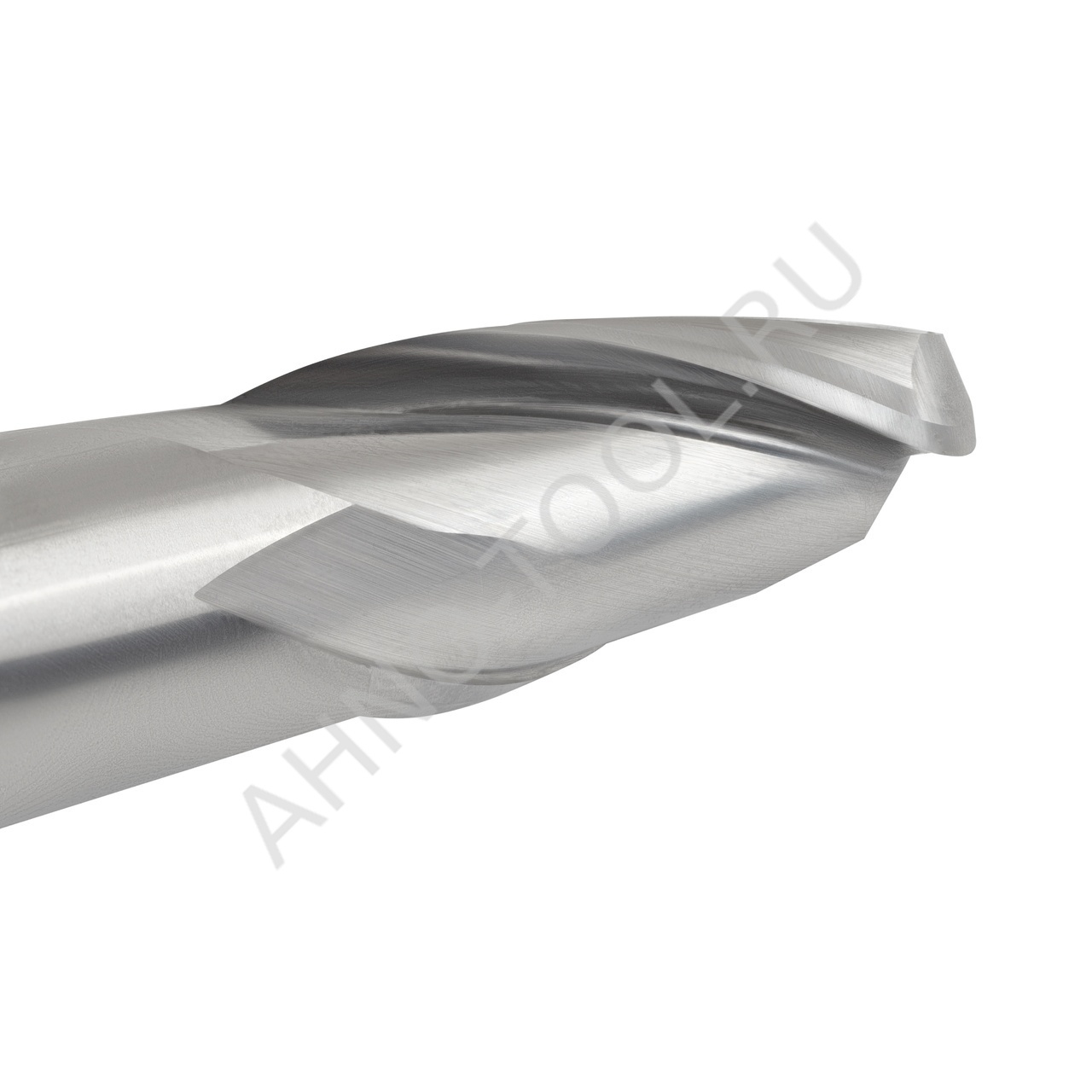

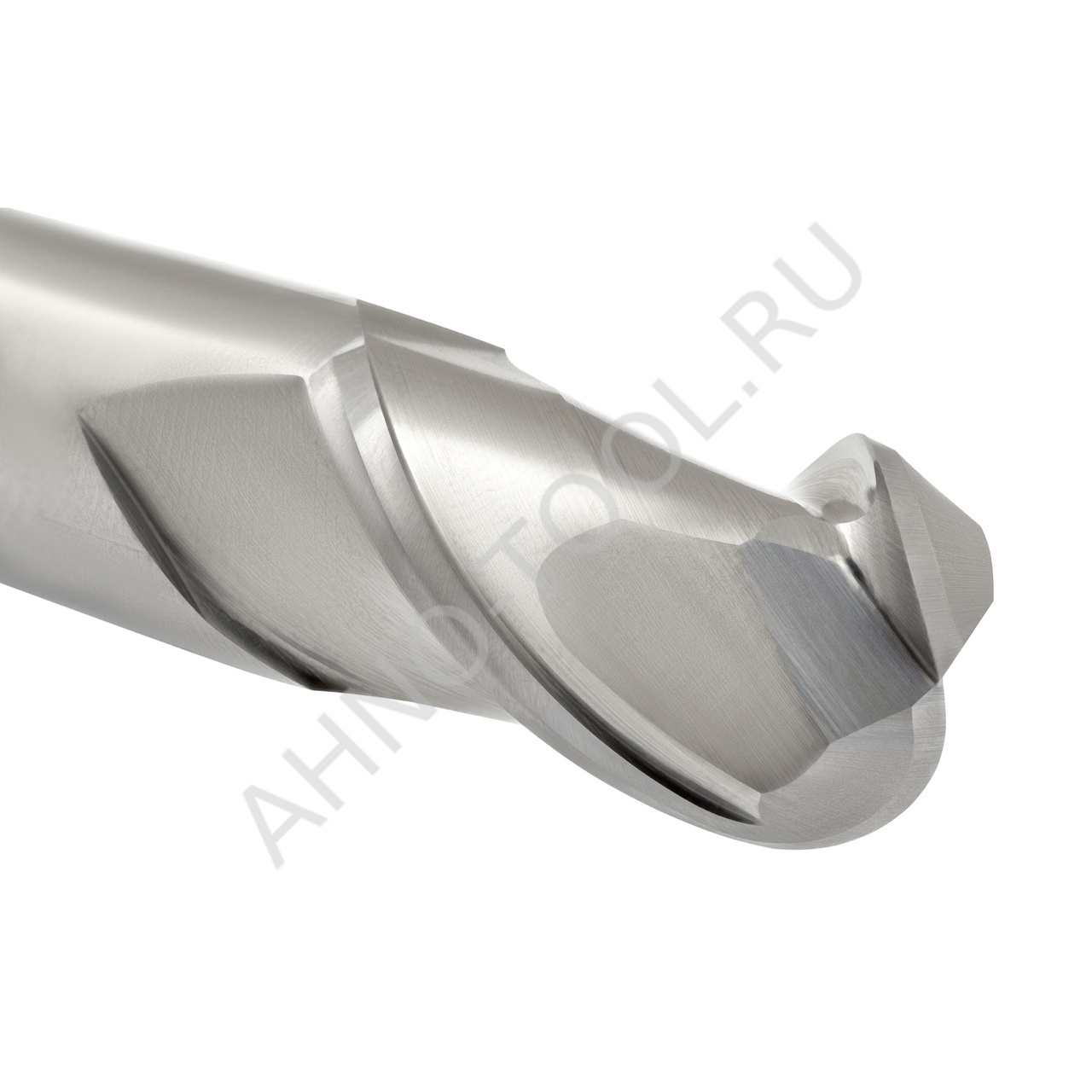

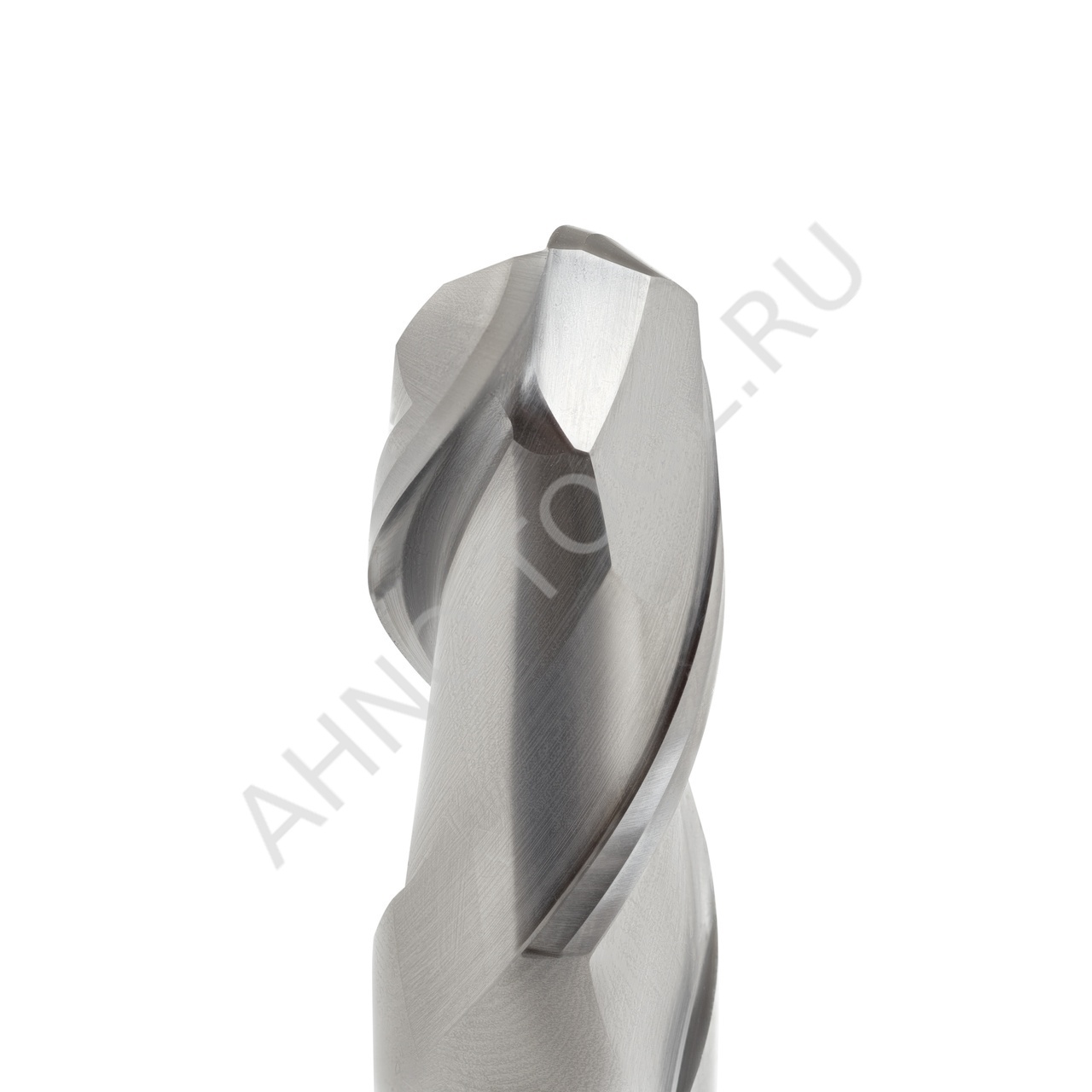

| Фреза имеет сложную заточку, которая, с одной стороны, защищает режущую кромку от сколов, а с другой стороны, обеспечивает эффективный отвод тепла из зоны резания. Особенностью этой фрезы являются два зуба с радиусной формой на торце, что позволяет увеличить стружечные канавки. Однако это может снизить производительность, если длина резания зуба фрезы невелика. Поэтому такие фрезы обычно используются для фрезеровки цветных металлов и силикона в паз, а также для обработки поверхностей сложной конфигурации с толстым слоем срезаемого металла, например, при черновой обработке алюминиевых и дюралюминиевых корпусов. |  |
| При выборе режимов резания следует учитывать, что эти фрезы не предназначены для обработки паза глубиной больше диаметра фрезы за один проход. | |
Ниже представлены режимы обработки для фрез данного типа при создании горизонтальных или вертикальных уступов.
Важно отметить:
- Если вы работаете с литейной коркой, режимы необходимо уменьшить на 20%.
- Чтобы улучшить шероховатость обрабатываемой поверхности, подачу следует снизить.
- Указанные режимы обработки являются приблизительными и даны только для ориентира.
- Для достижения максимального экономического эффекта рекомендуется использовать фрезу в течение 30 минут.
