Оправки для металлорежущих станков представляют собой неотъемлемый элемент в сфере металлообработки. Оправка служит зажимным приспособлением, которое надежно удерживает металлообрабатывающий инструмент в шпинделе станка или фиксирует заготовку на столе (в случае с токарными, расточными, сверлильными и другими видами станков), либо в шпинделе станка как в случаях токарных станков.
В этой статье мы подробно рассмотрим основные виды зажимных оправок, предназначенных для фиксации разнообразных металлорежущих инструментов на станке.
Патроны цанговые с цангой ER
Данная оснастка предназначена для надёжного закрепления монолитного инструмента с диаметром хвостовика до 20 миллиметров в шпинделе станка. Благодаря возможности замены цанг, диаметр зажимаемого инструмента может варьироваться в широких пределах.
В большинстве случаев обработки надёжность крепления инструмента оказывается достаточной. Поэтому этот вид оснастки является одним из самых популярных как в металлообработке, так и в обработке более мягких материалов, таких как дерево и пластик.
Усовершенствования
Чтобы расширить возможности использования данных патронов, были разработаны специальные цанги для зажима метчиков, что позволяет применять их не только для фрезерования и сверления, но и для нарезания резьбы.
Для эффективной работы инструмента с внутренним подводом СОЖ на современных станках, эти патроны имеют специальное исполнение с возможностью внутреннего подвода охлаждающей жидкости. Они поставляются со специальными герметичными цангами, что обеспечивает надежную фиксацию метчиков.

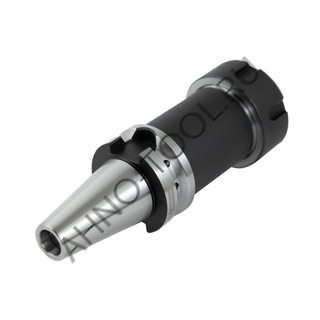

Некоторые из этих патронов обладают увеличенным классом балансировки и изготовлены из материала с добавлением титана и хрома. Это способствует увеличению долговечности оснастки и снижению нагрузки на подшипники станка, что позволяет работать на высоких скоростях с максимальной эффективностью.
Как подобрать цанговый патрон?
Для грамотного выбора цангового патрона рекомендуется придерживаться следующего алгоритма:
1. Выбор подходящего конуса. Чтобы патрон без проблем установился в станок, важно, чтобы конус станка или используемой переходной втулки совпадал с конусом патрона. Например, это может быть конус BT, SK, HSK.
2. Определение необходимого вылета патрона. Чтобы выбрать этот параметр, следует учесть расстояние, на которое шпиндель станка может подъехать к столу. В одних станках это расстояние может составлять 10-20 мм, а в других — 150-200 мм. Если вдруг выбрать патрон с небольшим вылетом, то не получится обработать детали из листового материала на станке, у которого шпиндель не может подъехать ближе, чем на 150 мм.
Однако не стоит брать патрон с максимальным вылетом, так как не все станки имеют возможность подъема шпинделя на большие расстояния, и слишком большой вылет может сделать работу на вашем станке невозможной. Кроме того, слишком большой вылет может способствовать вибрациям при грубой обработке.
Если нет веских оснований выбирать длину вылета исходя из геометрии деталей или вы не знаете, какие детали будете обрабатывать, например, через несколько месяцев, рекомендуем отдать предпочтение патрону с вылетом, примерно равным расстоянию, на которое шпиндель не доезжает до стола. Например, если шпиндель не может подъехать ближе, чем на 150 мм, используйте патрон с вылетом 150 мм.
3. Выбор цанги. Эти патроны выпускаются с цангами различного размера наружного конуса. Наружный конус цанги обозначается буквами ER, а его размер — двумя цифрами после них. Например, цанга ER32-… имеет конус ER с размером конуса 32. Чем больше цифра, обозначающая размер конуса цанги, тем больше диаметр самого конуса и тем больший диапазон диаметров может зажимать набор цанг с таким конусом.
Ниже приведены данные о том, какие цанги с какими конусами выпускаются и какой диапазон размеров хвостовиков инструмента в них можно зажимать.
Из таблицы видно, что чем больше конусность вставляемых цанг, тем больше их нужно использовать, чтобы перекрыть весь диапазон зажима. Также стоит учесть, что чем больше диаметр конуса цанги, тем выше её цена.
Кроме того, при работе с мелким инструментом не всегда удобно использовать цанги большого диаметра. Из-за этого могут возникнуть сложности при обработке мелких деталей. Поэтому не стоит выбирать цанги с большим диаметром, если в этом нет острой необходимости.
Теперь давайте рассмотрим, как можно определить характеристики цангового патрона, имея только его шифр, без использования справочников и другой дополнительной литературы.
Расшифровка обозначения стандартного цангового патрона ВТ30-ER25-100:
ВТ30 – это размер конуса цангового патрона ВТ.
ER25 – совместимая цанга с наружным конусом ER25.
100 – длина вылета патрона со шпинделя конуса составляет 100 миллиметров.
Теперь вы знаете, как выбрать стандартный цанговый патрон.
Ниже подробнее рассмотрим усовершенствованные конструкции цанговых патронов, представленные компанией Bright-tools.
Патроны с шестигранной гайкой
За время использования цанговых патронов на различных производствах мы выяснили, что не всегда удобно работать с обычным цанговым патроном, который имеет свою стандартную гайку. В некоторых случаях лучше использовать цанговый патрон с шестигранной гайкой.
Особенно это удобно, когда вам часто приходится работать гаечным ключом, например, при креплении стального листа к столу станка с помощью прижимов. В таком случае, при необходимости, вы можете одним и тем же ключом открутить и закрутить гайку станка.
Компания Bright-tools предлагает цанговые патроны с шестигранной гайкой, специально разработанные для таких случаев.
Эти цанговые патроны отличаются друг от друга только одной буквой, которая стоит после обозначения цанги.
Например, патрон со стандартной гайкой обозначается так: ВТ30-ER25-100.

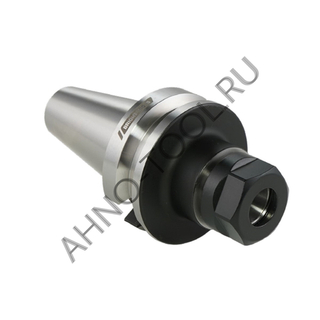

А патрон с шестигранной гайкой имеет следующее обозначение: ВТ50-ER20А-100.
Цанговые патроны с уменьшенной толщиной вылета
Для обработки мелких деталей, где не требуется больших усилий и вибраций, были созданы цанговые патроны с уменьшенным диаметром вылета. Это сделано для удобства визуального контроля за процессом резания, так как при массовом производстве мелких деталей, особенно с использованием многостаночного обслуживания, сложно услышать и заметить поломку инструмента.
Такие цанговые патроны применяются при обработке печатных плат, мелких деталей для электронной промышленности, изготовлении зубных имплантов и т. д.

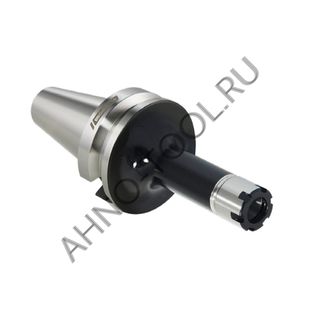

Отличить эти патроны от других можно по специальному обозначению. После обозначения цанги стоит буква М. Например, BT50-ER25M-100.
Следуя описанному методу подбора цанговых патронов, можно избежать множества ошибок в выборе подходящего инструмента.
Если ваша обработка осуществляется на скоростях выше 3000 оборотов в минуту или если вам не хватает силы зажима цанговых патронов с цангой ER, рекомендуем обратить внимание на варианты с цангами GER, HY, OZ, и SKS.
