Использование различных типов цанг в процессе обработки материалов стало неотъемлемой частью как металлообработки, так и работы с другими материалами, такими как дерево, пластики и стекло. Широкое применение цанг связано с их универсальностью, что позволяет значительно сократить затраты на приобретение и хранение инструмента. Благодаря разнообразию конструкций и характеристик, цанги могут быть адаптированы под различные технологические процессы.
Цанги представляют собой зажимные приспособления для инструмента цилиндрической формы. Наружная поверхность цанг может быть как цилиндрической, так и конусной формы; данный параметр зависит от типа и стандарта цанги.
Инструмент с цилиндрическим хвостовиком вставляется во внутреннюю полость цанги.
После установки инструмента в цангу она устанавливается в цанговый патрон или другую совместимую оснастку.
Затем цанговый патрон устанавливается в конус шпинделя необходимого станка.
Цанги изготавливаются из пружинной стали, благодаря чему они выдерживают огромное количество циклов зажима.
В зависимости от условий эксплуатации и специфики обработки, было разработано несколько видов цанг.
Цанги ER
Цанги ER занимают лидирующие позиции среди всех типов цанг благодаря простоте их производства и широкому диапазону применения. Точность этих цанг при стандартном исполнении составляет 0,005 мм, что делает их подходящими для большинства операций. Конструкция с конусом 8° обеспечивает надежное зажимание инструмента и минимизирует вероятность его смещения во время работы.
Цанги ERA
Цанги ERA представляют собой усовершенствованную версию цанг ER, отличающуюся повышенной точностью. Они идеально подходят для выполнения операций, требующих высокой точности и минимальных допусков, что делает их незаменимыми в высокоточных производственных процессах.
Цанги ERG
Цанги ERG предназначены для крепления метчиков с квадратными хвостовиками, в отличие от стандартных цанг ER, которые зажимают инструменты с цилиндрическими хвостовиками. Это свойство обеспечивает надежную фиксацию метчиков в обычных цанговых патронах, что значительно упрощает процесс нарезки резьбы.
Цанги ERS
Цанги ERS отличаются от стандартных цанг ER наличием резинок, которые предотвращают утечку охлаждающей жидкости (СОЖ) через прорези. Это позволяет подавать СОЖ через внутреннюю полость инструмента, что улучшает охлаждение и смазывание рабочей зоны, увеличивая срок службы инструмента и качество обработки.
Цанги ERSF
Термозажимная цанга ERSF имеет наружный конус ER, что позволяет закреплять цангу и инструмент в цанге с помощью термозажима. Это обеспечивает очень высокую точность позиционирования и надежность крепления, но делает невозможным снятие инструмента с оправки без извлечения оснастки из шпинделя станка с последующим нагревом и остыванием в термостанции. Данная процедура в десятки раз увеличивает время на замену инструмента, но в случаях, когда необходима высокая точность установки, такая конструкция оправдывает себя.
Цанги ERSG
Данная цанга отличается от цанги ER тем, что она предназначена для крепления метчиков (т.е. для зажима инструмента с квадратным хвостовиком) и вместе с тем цанга имеет резиновые уплотнения, которые позволяют подавать СОЖ через инструмент. Это дает возможность обеспечить более оптимальную подачу масла в зону резания, что обеспечивает высокую стойкость инструмента и более плавное резание.
Цанги ERC
Цанги ERC имеют конструкцию с непрозрачными прорезями, что обеспечивает их герметичность. Эти цанги могут быть установлены в любой цанговый патрон соответствующего размера и могут функционировать как обычные цанги ER. Однако для подачи СОЖ через внутреннюю полость необходим специальный патрон, что делает их более универсальными в использовании.
Подходящие патроны под цанги ER
Цанги ER могут быть установлены в различные цанговые патроны, которые отличаются по типу хвостовика, соответствующему конусу шпинделя станка. Например, если конус шпинделя BT40, то и патрон должен быть с таким же конусом. Важно отметить, что цанговые патроны совместимы только с цангами своего размера, что требует внимательного выбора при покупке.
Обозначение цанговых патронов

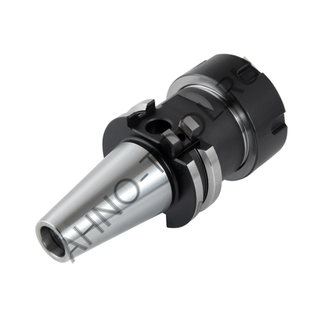

Обозначение цанговых патронов всегда начинается с присоединительного конуса и его размера. Например, если конус у цангового патрона SK30, то и обозначение патрона будет начинаться с обозначения конуса, т.е. SK30. Далее идет тип и размер совместимой цанги, например, ER32. Таким образом, следующие буквы и цифры будут в обозначении цангового патрона ER32. И наконец, последние цифры в обозначении цангового патрона обозначают вылет цангового патрона со шпинделя станка. Например, если вылет патрона со шпинделя станка равен 70 мм, то последние цифры в обозначении патрона будут 70. Таким образом, мы расшифровали обозначение одного из цанговых патронов SK30-ER32-70.
Цанги HC (SC)
Цанги HC предназначены для установки во фрезерных патронах и используются в условиях высоких сил резания. Эти цанги обеспечивают надежное крепление и способны выдерживать значительные нагрузки, что делает их идеальными для чернового фрезерования и обработки длинными фрезами. Они также обладают высокой жесткостью, что позволяет минимизировать вибрации и улучшает качество обработки.
Совместимые патроны и расшифровка их обозначений
Как и в случае с цанговыми патронами ER, первая часть обозначения указывает на тип и размер присоединительного конуса. В вышеприведенном случае присоединительный конус SK40. Далее идет обозначение типа и размера вставляемой цанги, в нашем случае вставляемая цанга HC20, и последние цифры указывают на величину вылета цангового патрона из шпинделя станка.
Цанги OZ
Цанги OZ отличаются от цанг ER углом подъема, что обеспечивает более надежное зажимание инструмента. Более длинная конструкция позволяет работать на высоких скоростях резания, снижая центробежные силы и уменьшая нагрузку на подшипники шпинделя. Хотя цанги OZ менее распространены, они находят применение в специфических условиях обработки, таких как высокоскоростное фрезерование.

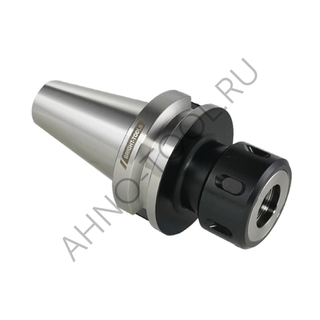

Пример обозначения цангового патрона с цангой OZ
Где:
· BT40 - обозначение типа и размера присоединительного конуса
· OZ25 - размер и тип совместимой цанги
· 70 - вылет оправки из шпинделя станка.
Также данные цанги бывают высокоточные и обозначаются как OZ25A.
Буква A на конце обозначает то, что цанга является высокоточной.
OZ25B - буква B означает, что цанга изготовлена с повышенной точностью (она более точна, чем цанга OZ, но менее точна, чем цанга OZ25A).
Цанги SKS
Соответственно, данные цанги имеют промежуточные технические характеристики. Использование данных цанг рекомендуется для работы на повышенных оборотах с некритическими силами резания для обработки различных сталей или черновой обработки цветных металлов.
Данные цанги также не получили широкого распространения, поскольку до их появления уже была создана конструкция цанг ER, которые до создания цанги SKS получили широкое распространение.
Следует отметить, что цанги ER, OZ и SKS имеют различия не только друг с другом, но и внутри каждого вида имеются следующие различия:
Различия по:
· Точности изготовления
· Возможности внутреннего подвода СОЖ
· Применяемости
Точность изготовления
Цанги различаются по точности изготовления, которая может быть нормальной, повышенной и высокоточной. Эти параметры определяют биение крепежных поверхностей относительно посадочных конусов. Производители часто указывают класс точности в обозначении цанг, что позволяет выбрать подходящий инструмент для конкретной задачи. Например, цанга ER32 нормальной точности, цанга ER32П повышенной точности, а цанга ER32В является высокоточной. Зарубежные производители, как правило, не ставят буквы точности в обозначение, а указывают максимальное биение крепежных поверхностей в каталоге.
Цанги премиальных брендов обычно отличаются стабильным качеством и точностью, поскольку они выполнены на станках с ЧПУ по отработанной технологии с контролем БТК завода. В то же время производители дешевых цанг часто изготавливают свои изделия на универсальном оборудовании, и контроль БТК, как правило, отсутствует. Поэтому точность изготовления цанг у дешевых брендов может серьезно отличаться от партии к партии, и даже могут быть различия в реальной точности у цанг одной партии.
Возможность внутреннего подвода СОЖ
Некоторые цанги позволяют подавать СОЖ в зону резания, что значительно улучшает условия работы и увеличивает срок службы инструмента. Обозначение таких цанг часто включает букву S, указывающую на их герметичность и возможность подачи СОЖ. Например, цанга ER32-4-5 не герметичная, в то время как цанга ERS32-4-5 герметичная.
Применяемость цанг
Цанги делятся на группы в зависимости от их применения: для зажима осевого инструмента и для зажима метчиков. Эти группы отличаются только формой посадочных поверхностей, что позволяет использовать цанги в различных производственных процессах.
Цанги TG (FES/FE)
Данные цанги предназначены для крепления метчиков в резьбонарезные патроны, и их конструкция предназначена только для крепления метчиков. Нарезание резьбы с помощью резьбонарезных патронов является самым надежным способом крепления метчиков, поскольку конструкция резьбовых патронов предусматривает компенсацию в осевом и радиальном направлениях для устранения различных перекосов резьбы, а также резьбовые патроны снабжены предохранительным механизмом для предотвращения поломки метчика в отверстии.
Предохранительный механизм имеет две функции:
1. Предохранение от чрезмерных усилий проворота метчика (в случае превышения крутящего момента допустимую величину цанга начинает прокручиваться).
2. Осевая компенсация. В случае если метчик заклинило при нарезании резьбы в отверстии, а станок продолжает работать в режиме нарезки резьбы, метчик не будет ломаться еще несколько оборотов, это достигается за счет включения осевой компенсации цанги.
Совместимые патроны
Резьбонарезные патроны маркируются по тому же принципу, по которому маркируются цанговые патроны. Первая часть маркировки обозначает тип конуса хвостовика и его размер, вторая часть маркировки обозначает тип и размер совместимой цанги, и последние цифры длину вылета со шпинделя.
При подборе цанги к определенному метчику нужно внимательно смотреть на размер хвостовика метчика и на размер квадрата, так как у разных производителей эти размеры могут отличаться друг от друга.
В случае, если у производителя цанг, у которого вы выбираете цанги, данные цанги маскируются как FES/FE, необходимо убедиться, что данные цанги относятся к типоразмеру вашего цангового патрона.
Цанги DC
Данные цанги являются одними из самых высокоточных. Максимальная погрешность установки инструмента в данной цанге составляет 5 микрон. Качественная пружинная сталь позволяет увеличить количество циклов сжатия, что, в свою очередь, увеличивает срок эксплуатации цанги. Этот вид крепления является хорошей альтернативой термопатрону в случаях, когда требуется точная установка, но не нужна высокая жёсткость крепления инструмента. Под каждый диаметр хвостовика инструмента подбирается отдельная цанга.
Расшифровка обозначения цанги:
DC06 - высокоскоростная и высокоточная цанга.
04 - размер цилиндрического хвостовика вставляемого инструмента, 4 мм.
Цанги NDC
Данные цанги очень редко можно встретить на российском рынке, так как широкого распространения в производстве они не получили. Несмотря на надежность крепления фрез, они имеют небольшую долговечность в работе по сравнению со стандартными цангами ER. Данные цанги удерживают фрезы лучше, чем цанги ER и OZ, но они значительно менее надежны, чем патроны для силового фрезерования.
Совместимые патроны
Как и другие цанги, данные цанги не являются взаимозаменяемыми с цангами других типов и размеров, поэтому данные цанги для фрезерных патронов подходят только к цанговым патронам, предназначенным для работы с этими цангами.

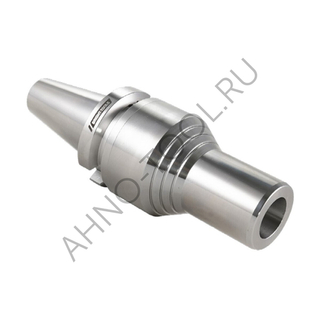

Типичное обозначение такого патрона: BT50-NDC20-131
Где:
· BT50 - конус оправки, вставляющейся в станок
· NDC20 - тип и размер совместимой цанги
· 131 - длина вылета патрона из шпинделя станка.
GER - так обозначаются прецизионные цанги ER у продавцов премиальной оснастки.
Как использовать цангу?
Цанга — это инструмент, который широко применяется в металлообработке, деревообработке и других отраслях для надежного зажима различных инструментов. Правильное использование цанги является важным аспектом, который влияет на качество обработки и срок службы оборудования.
1. Выбор цанги
Перед тем как начать работу, необходимо выбрать подходящую цангу для конкретной задачи. Выбор цанги зависит от типа обрабатываемого материала, необходимых допусков и условий эксплуатации.
2. Подготовка к установке
Перед установкой цанги убедитесь, что:
· Все компоненты чистые и свободные от загрязнений.
· Цанга и патрон совместимы по размеру и типу хвостовика.
· Убедитесь, что цанга не имеет повреждений или износа.
3. Установка цанги
Закрепите патрон: Убедитесь, что патрон установлен и надежно зафиксирован в шпинделе станка.
Вставьте цангу: Поместите цангу в патрон, убедившись, что она полностью зашла до упора.
Зажим инструмента: Вставьте инструмент (например, фрезу или сверло) в цангу. Убедитесь, что инструмент зажат на достаточную длину, чтобы избежать его смещения во время работы.
Зажмите цангу: Используйте ключ или ручку для затяжки цанги в патроне. Следите за тем, чтобы зажим был равномерным и не слишком сильным, чтобы не повредить инструмент.
4. Проверка установки
После установки цанги и инструмента проверьте:
· Вертикальность: Инструмент должен быть установлен строго вертикально, без перекосов.
· Надежность зажима: Проверьте, что инструмент надежно зажат и не имеет люфта.
5. Работа с цангой
· Настройка станка: Убедитесь, что станок настроен на правильные обороты и подачу в зависимости от обрабатываемого материала.
· Контроль за работой: Во время обработки следите за состоянием инструмента и цанги. Если заметите вибрации или изменения в звуке работы, остановите станок и проверьте установку.
6. Обслуживание цанги
· Чистка: После завершения работы очистите цангу от стружки и загрязнений. Используйте щетку или сжатый воздух для удаления остатков материала.
· Проверка на износ: Регулярно проверяйте цангу на наличие трещин и износа. При обнаружении повреждений замените цангу на новую.
· Хранение: Храните цанги в сухом и чистом месте, чтобы избежать коррозии и повреждений.
Правильное использование и обслуживание цанги — это залог успешной работы в металлообработке и других отраслях. Следуя приведенным рекомендациям, вы сможете обеспечить надежный зажим инструмента, повысить качество обработки и продлить срок службы вашего оборудования. Не забывайте о регулярной проверке и чистке цанг, чтобы поддерживать их в идеальном состоянии.
Материал цанг
Для изготовления цанг премиальные бренды, в том числе ТМ BRIGHT-TOOLS, применяют пружинную сталь 65Г. Заготовки из этой стали имеют высокое качество, без раковин и внутренних пор, что повышает долговечность цанги. Также долговечность цанги увеличивается благодаря качественной термической обработке, которая позволяет достичь максимальной твердости (на верхней границе диапазона твердости), что значительно повышает износостойкость. Все эти параметры позволяют обеспечить долговечность цанги в несколько раз выше по сравнению с менее качественным производством.
В целях экономии затрат производители дешевых инструментов изготавливают цанги из углеродистых сталей, таких как сталь 45. Заготовки из этих сталей значительно дешевле, к тому же они легче и быстрее обрабатываются. При термической обработке они достигают твердости, не уступающей пружинной стали 65Г. Это часто вводит в заблуждение покупателей, так как внешне их отличить бывает проблематично, а их твердость примерно такая же. Однако проблема заключается в том, что эти материалы не рассчитаны на большое количество циклов зажима и разжима, в результате чего такие цанги значительно быстрее выходят из строя.
Подведем итог
Использование различных типов цанг в обработке материалов является ключевым аспектом в металлообработке и других отраслях. Разнообразие конструкций и характеристик цанг, таких как ER, ERS, DC, NDC, ERG, FE SC, OZ и SKS, позволяет адаптировать инструменты под специфические технологические процессы, что значительно повышает их универсальность и эффективность. Цанги отличаются по точности, возможности подачи охлаждающей жидкости и предназначению, что дает возможность выбрать оптимальный инструмент для конкретной задачи. Правильный выбор цанг и совместимых патронов обеспечивает надежную фиксацию инструментов, улучшает качество обработки и увеличивает срок службы оборудования. Таким образом, знание видов цанг и их применения является важным для успешной работы в области обработки материалов.
