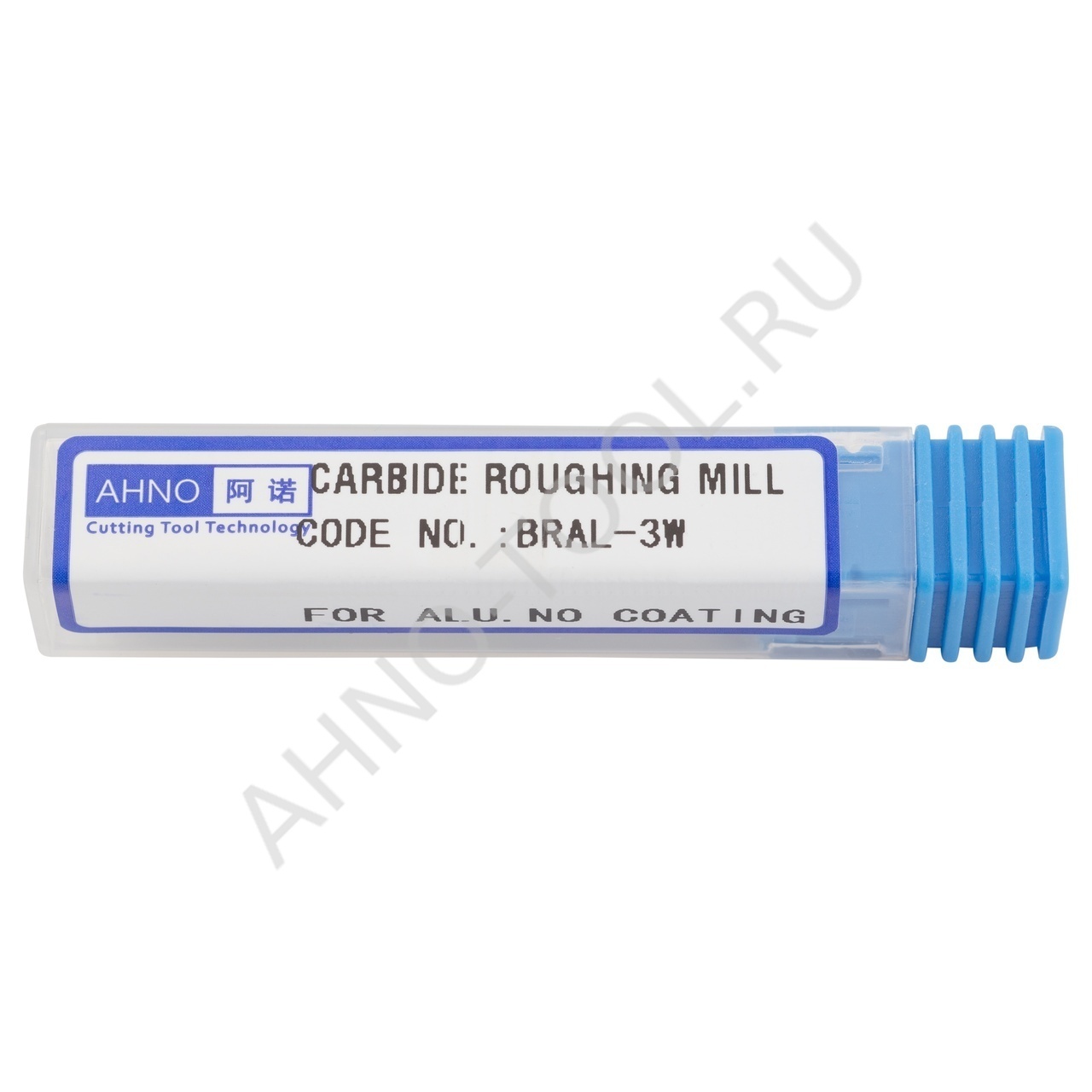

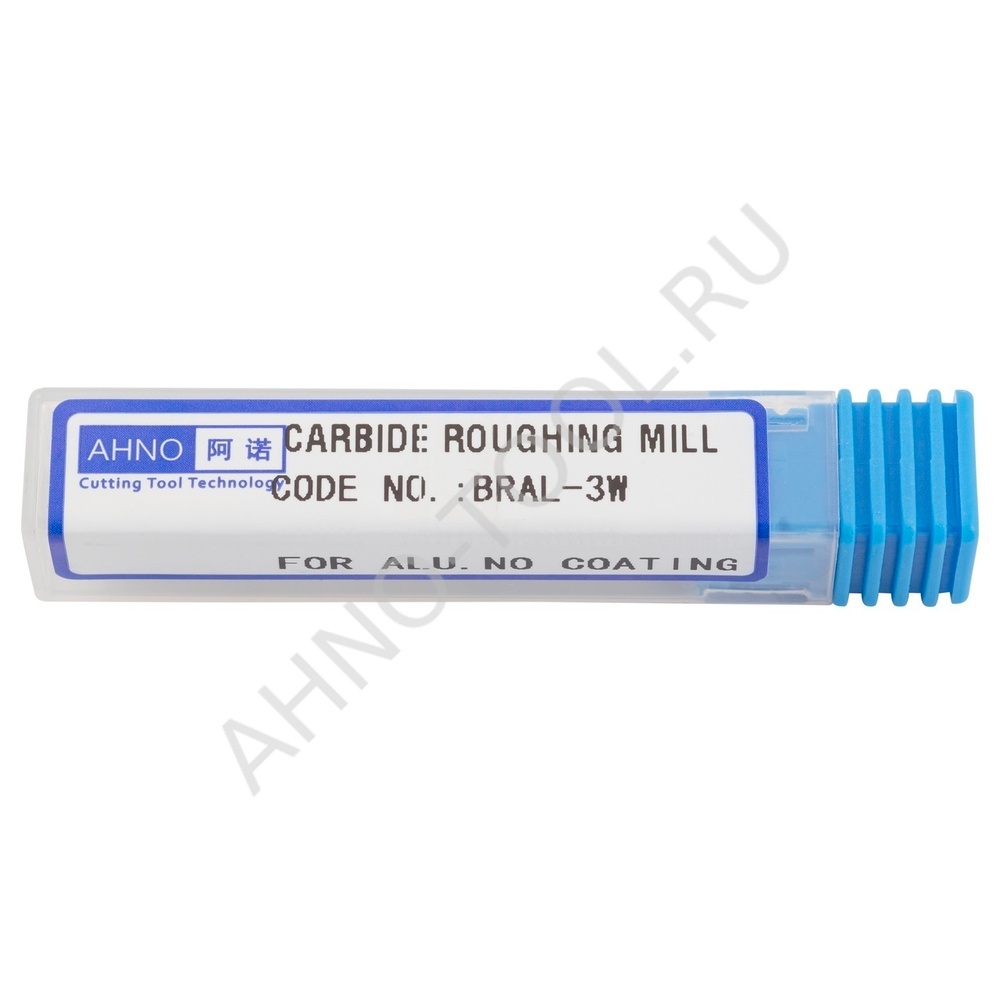

Фреза монолитная твердосплавная обдирочная BRAL-3W-D6.0 AHNO
BR — это твердосплавная фреза, изготовленная из цельного мелкозернистого твёрдого сплава.
AL — фреза, которая предназначена для фрезеровки алюминия и силикона.

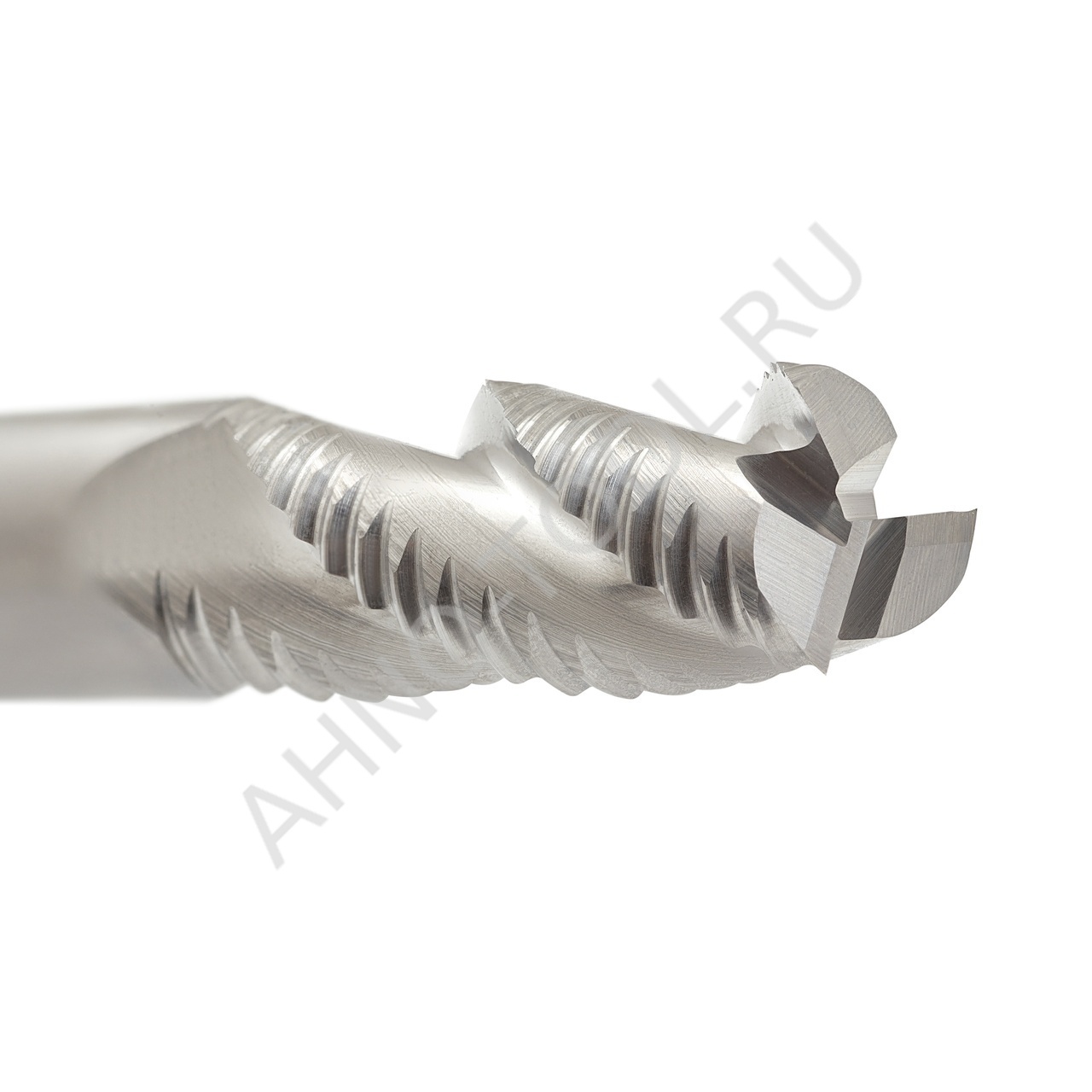

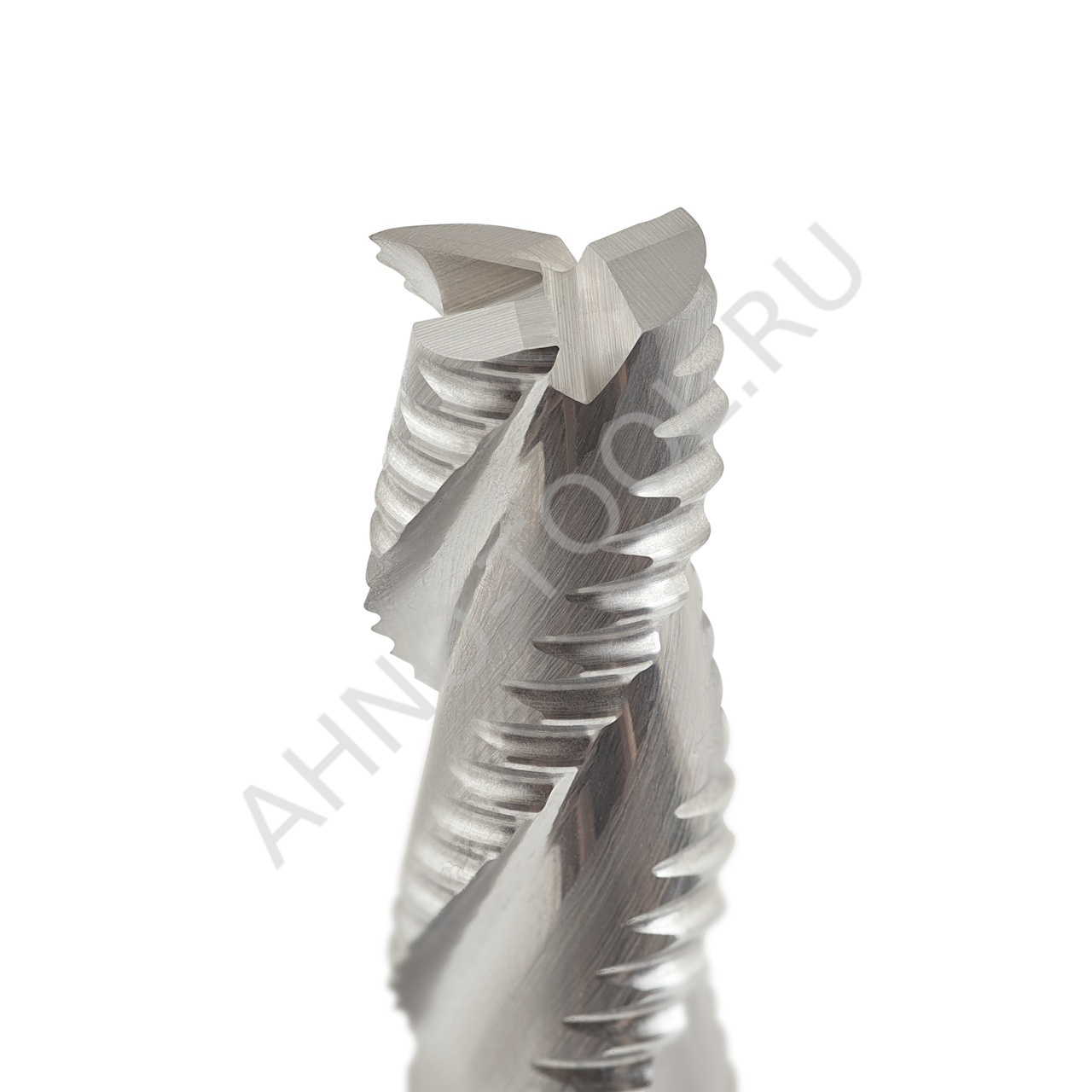

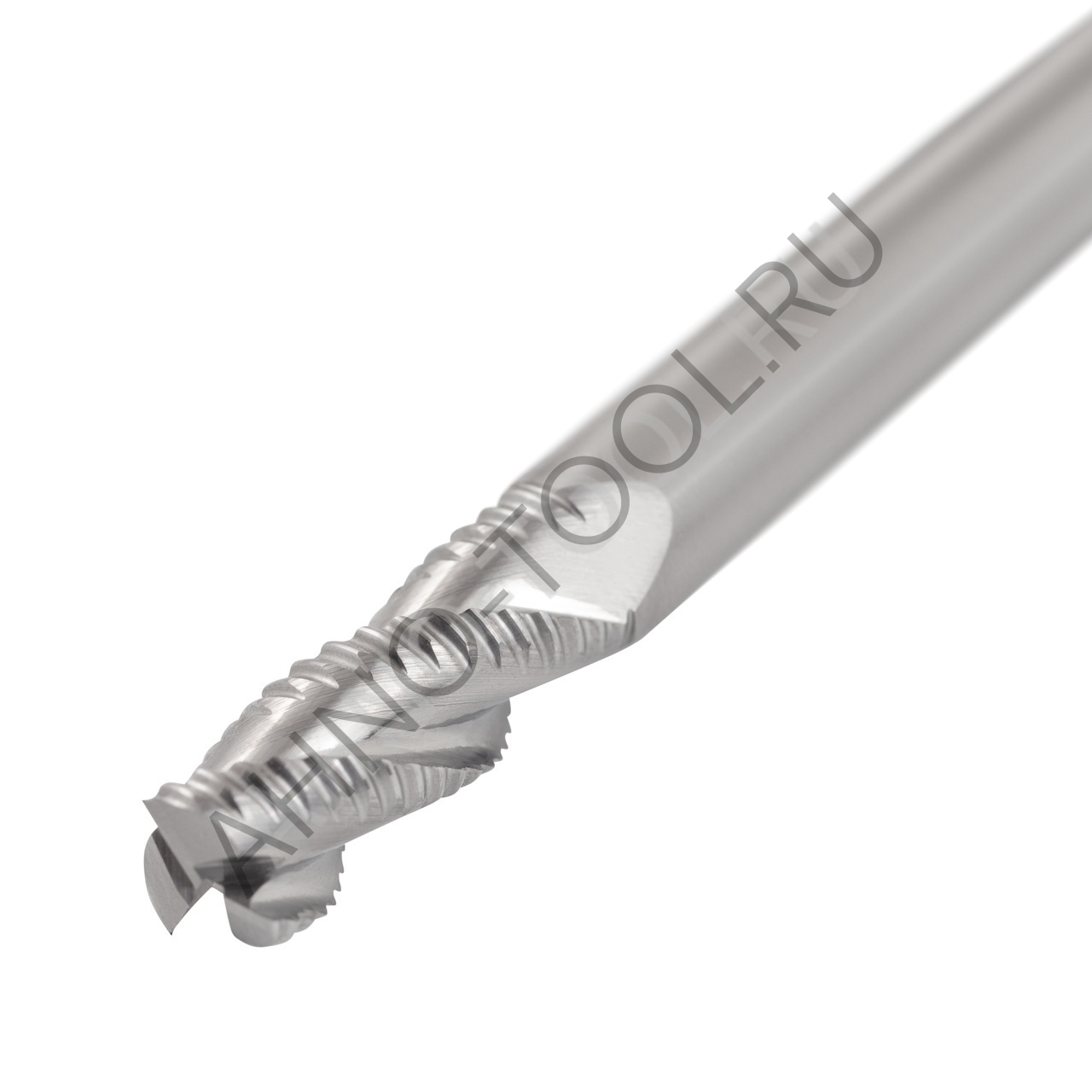

3W — это фреза с тремя зубцами, на которых есть специальные стружколомы. Они помогают дробить стружку на мелкие части.

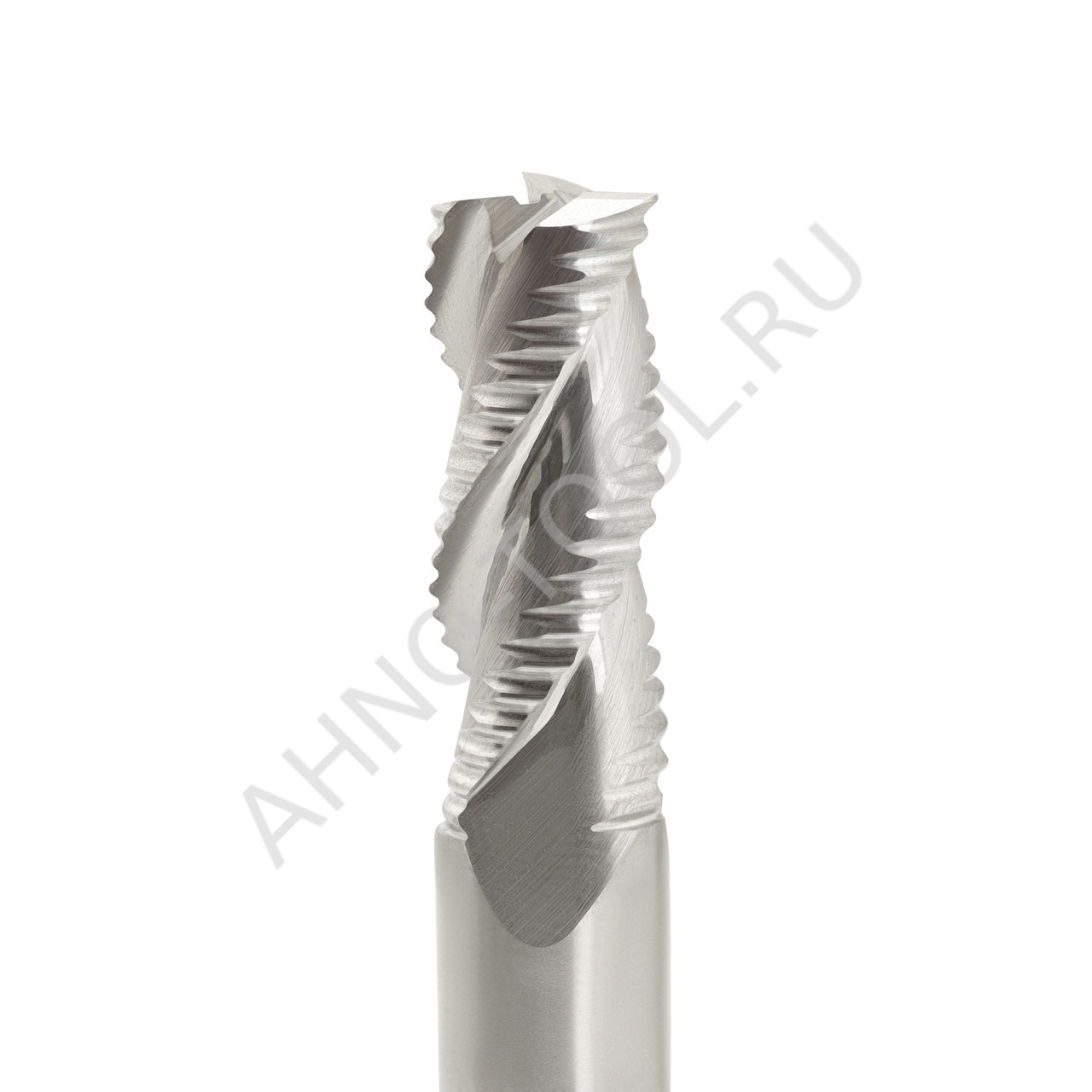

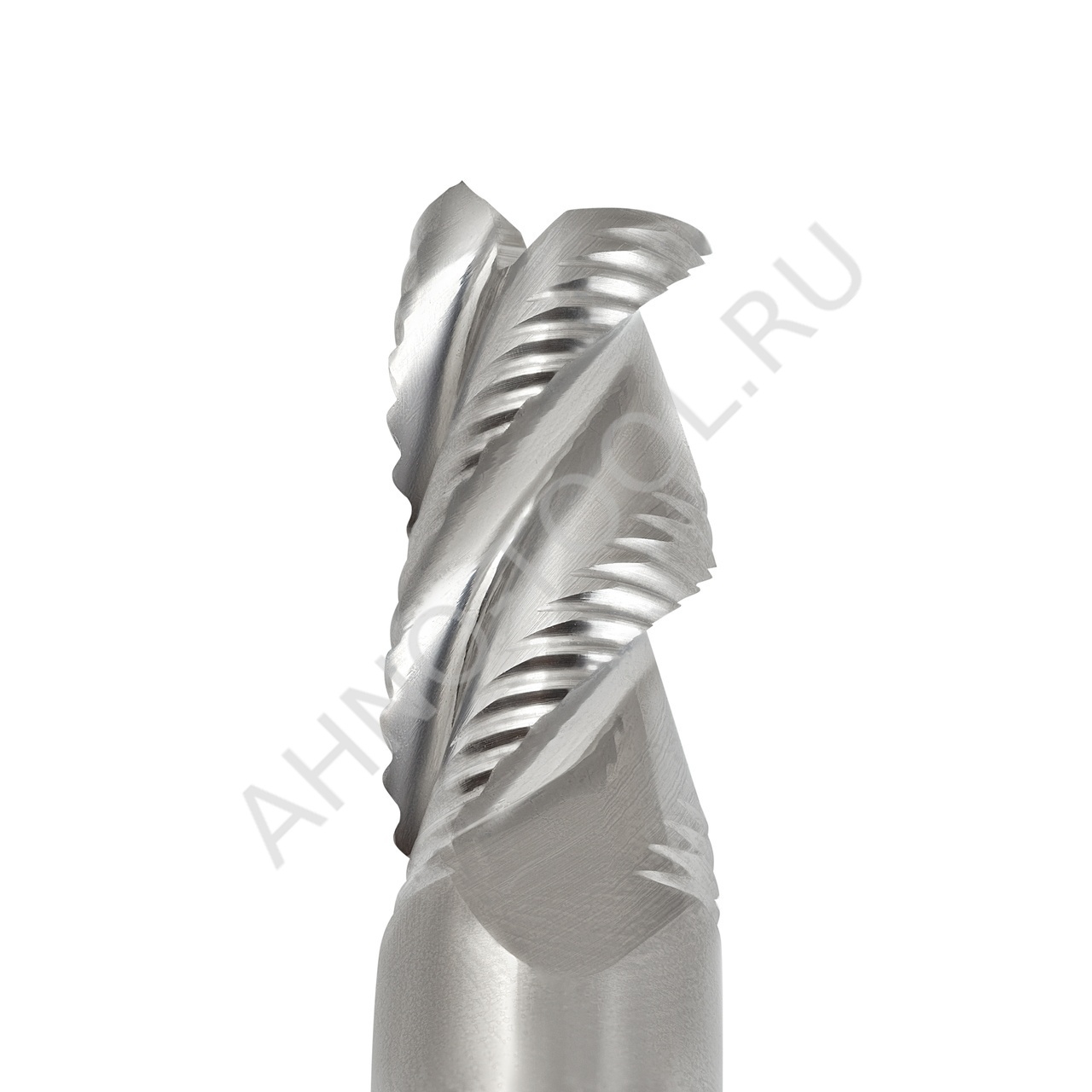

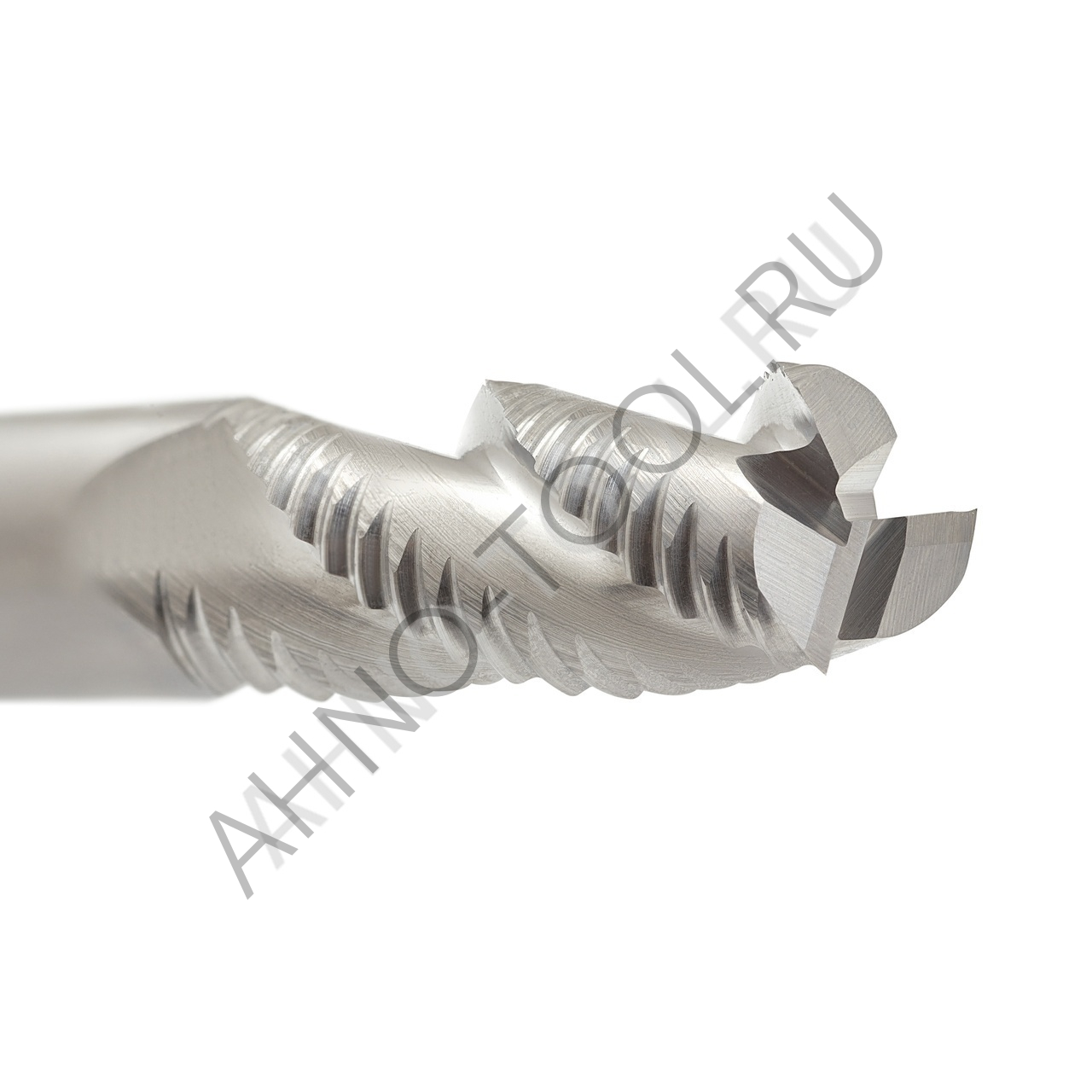

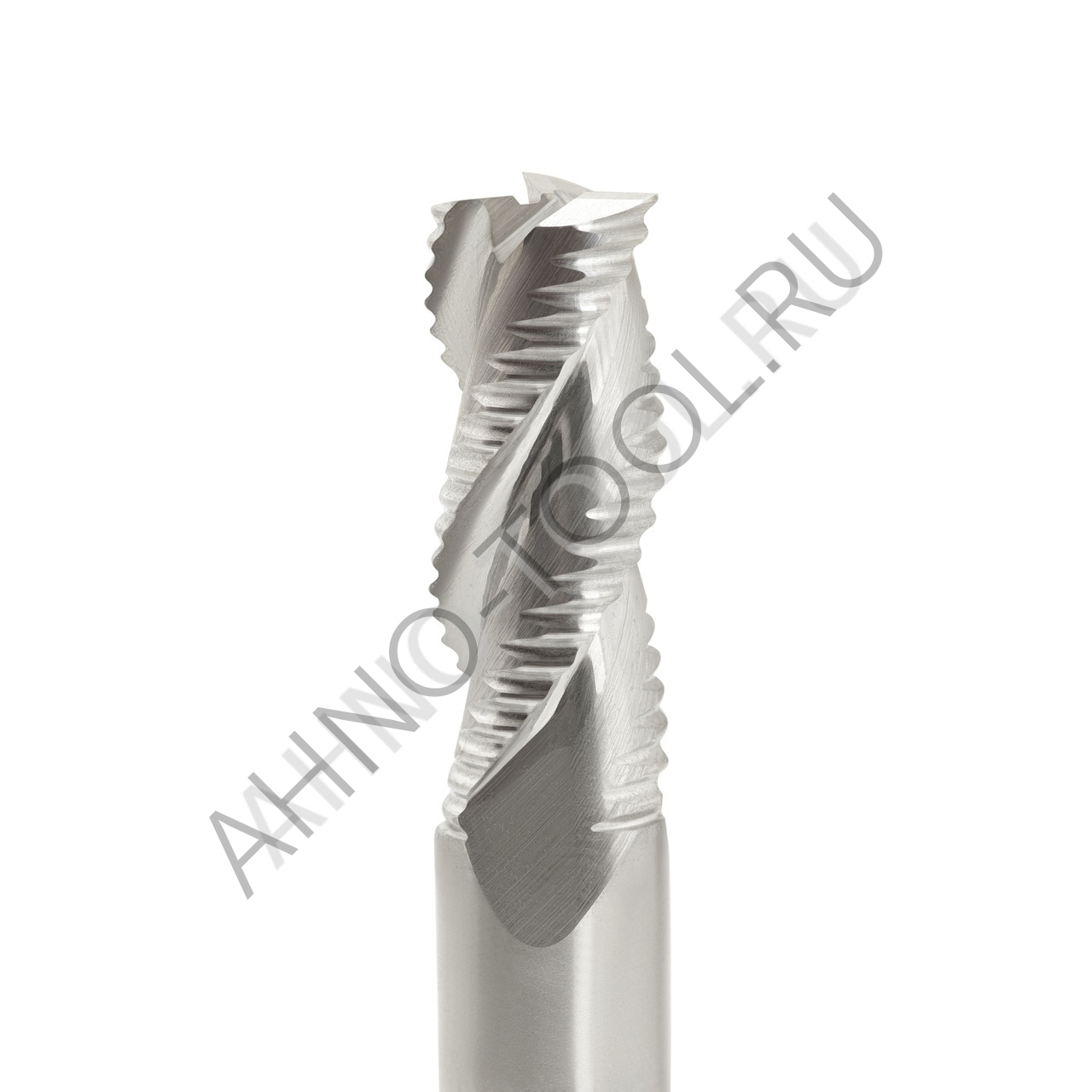

| Угол подъёма стружечных канавок составляет 30 градусов. Это оптимальное значение для данной фрезы с такими характеристиками. На профиле фрезы есть специальные стружколомы. Они предназначены для дробления стружки на мелкие части. С одной стороны, это снижает стойкость режущих зубьев и увеличивает силу резания, так как дробление требует дополнительных усилий. С другой стороны, благодаря этим элементам не нужно увеличивать угол подъёма стружечных канавок. Ведь они уже обеспечивают эффективное дробление стружки. |  |

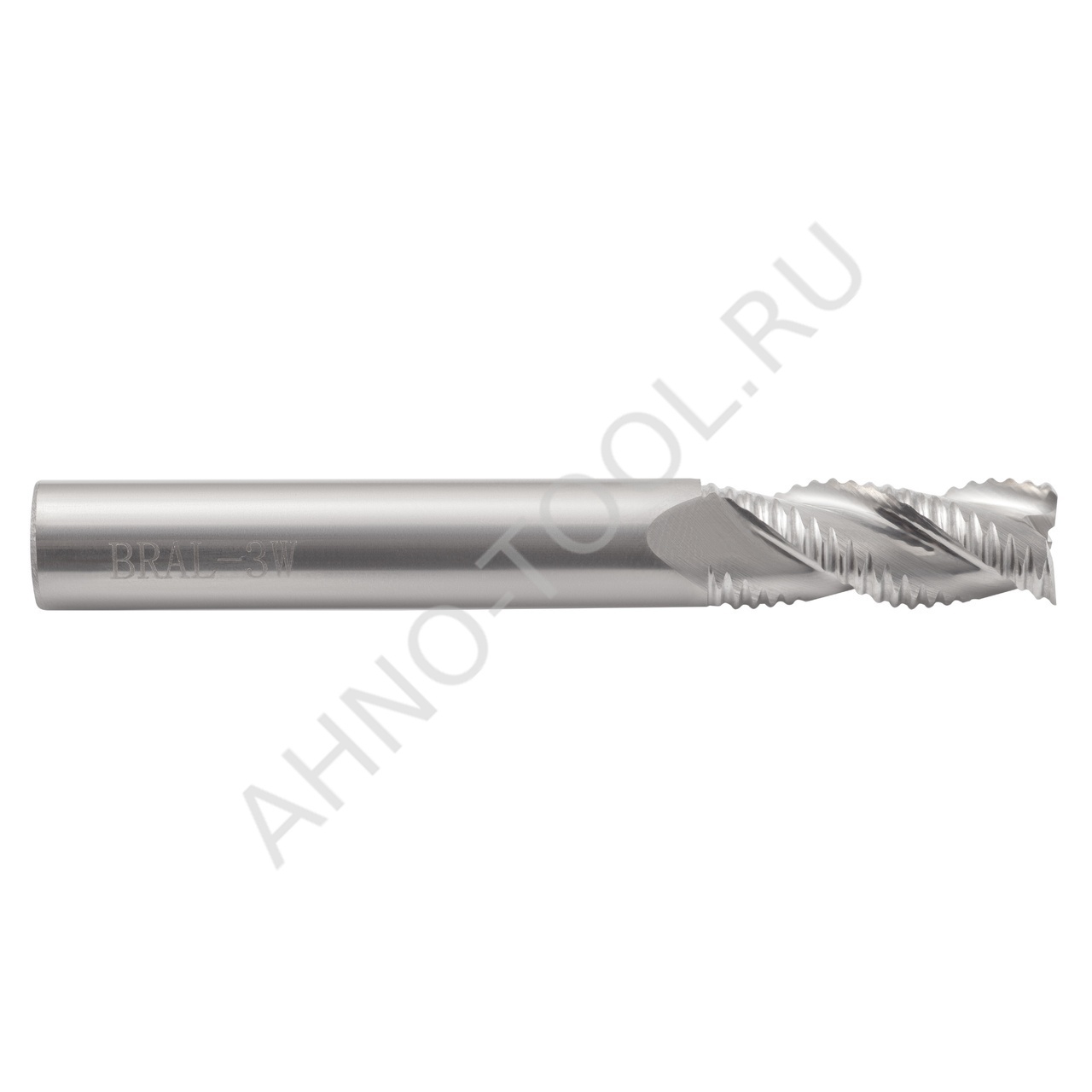

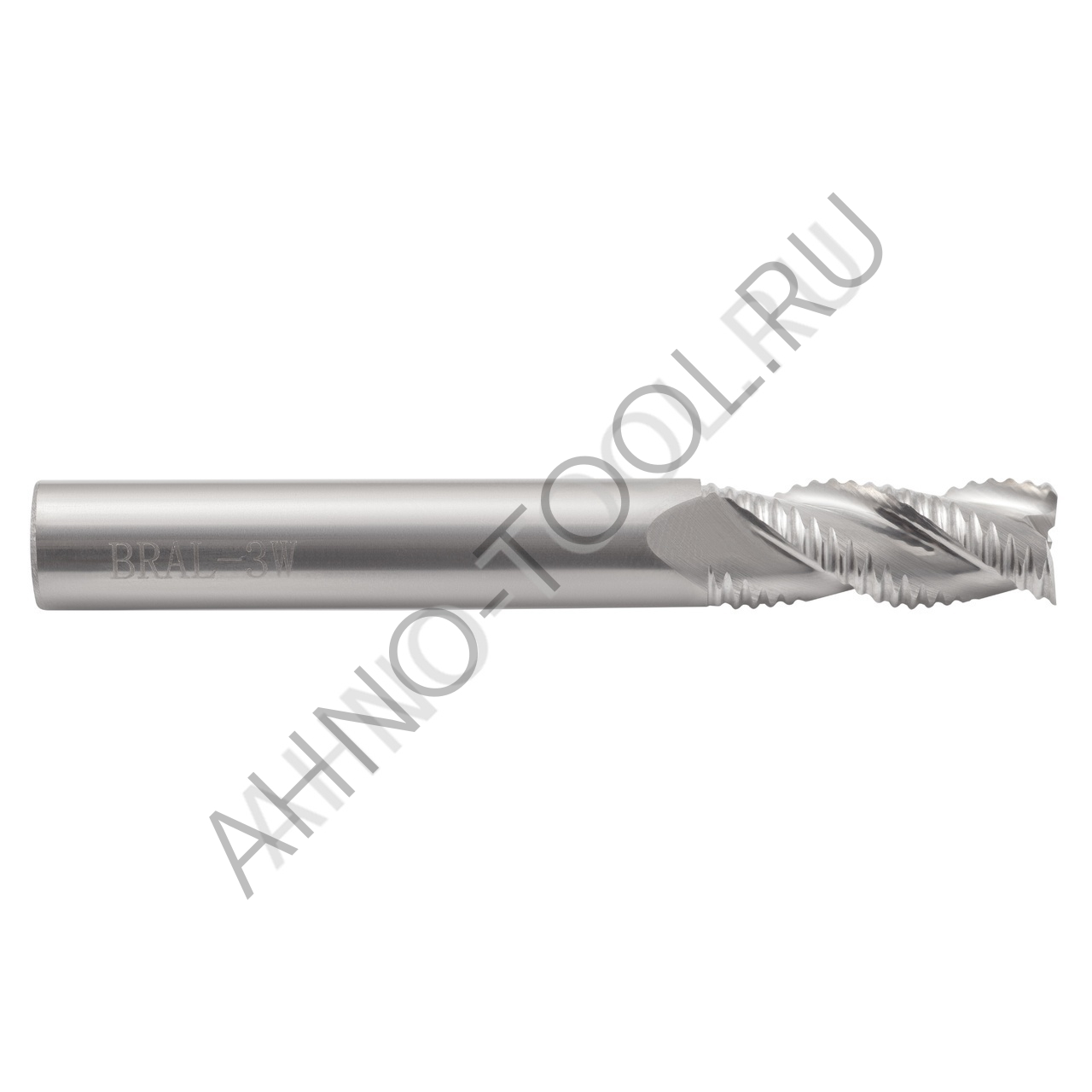

| Хвостовик имеет шестой квалитет точности, что обеспечивает надёжное крепление инструмента в любой современной оснастке. Особенно важно точное исполнение хвостовика при его креплении в термооправках. Это связано с тем, что в таких оправках крепление осуществляется за счёт расширения и усадки посадочных мест оправки при изменении температуры. Из-за этого диапазон зажима в таких оправках очень небольшой. Однако они считаются самыми надёжными и точными. |  |
| При работе фрезой сразу в нескольких направлениях, скорость перемещения по всем плоскостям необходимо складывать для определения оптимальной подачи. Складываются подачи по разным направления по правилу сложения векторов. |  |
Диаметры фрез выполнены с высокой точностью, отклонение составляет не более 0,01 мм. Точность изготовления фрезы позволяет обеспечивать размеры обрабатываемой детали по 5 квалитету, что значительно превышает потребности точности фрезерных операций. Полированные рабочие поверхности фрезы увеличивает срок службы фрезы.

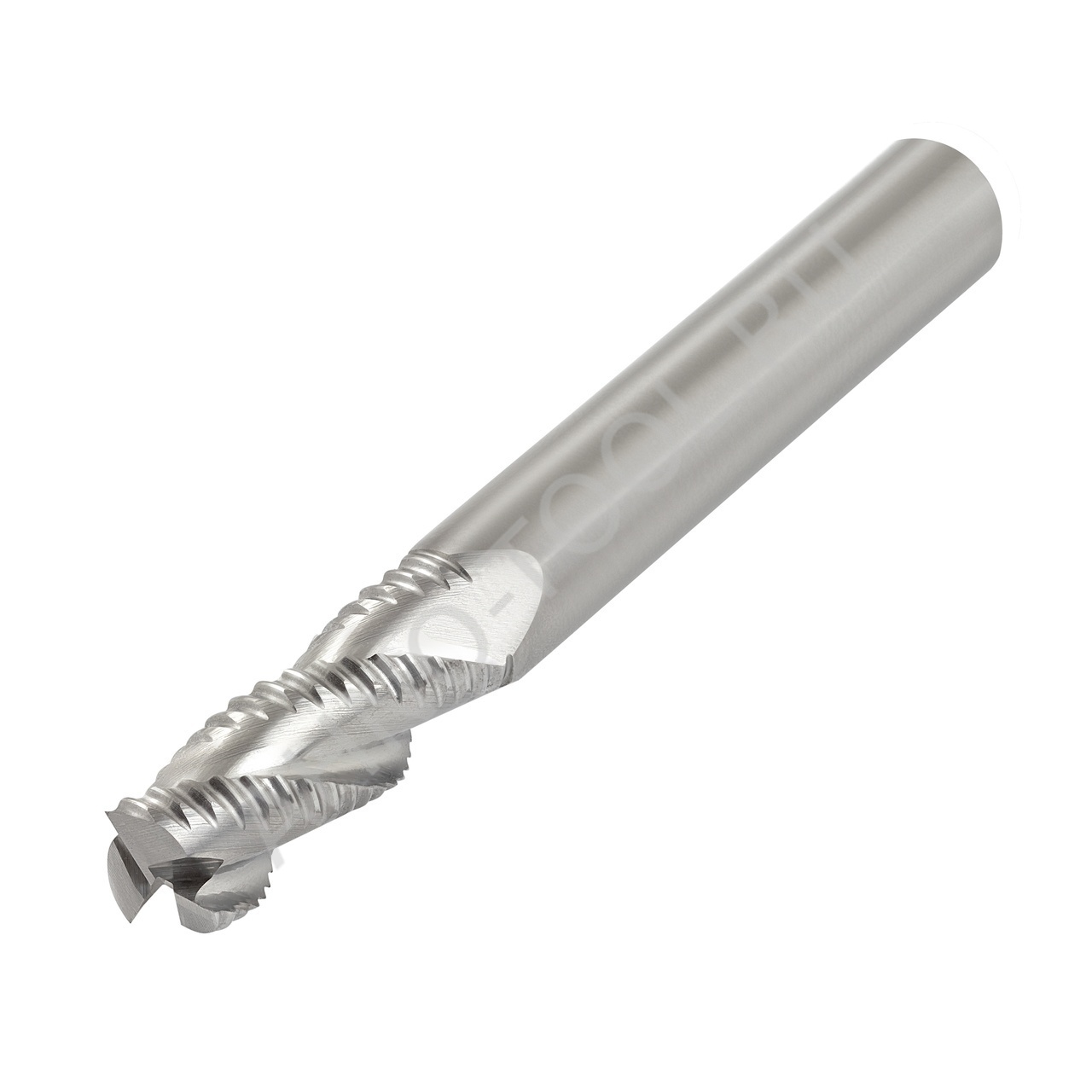

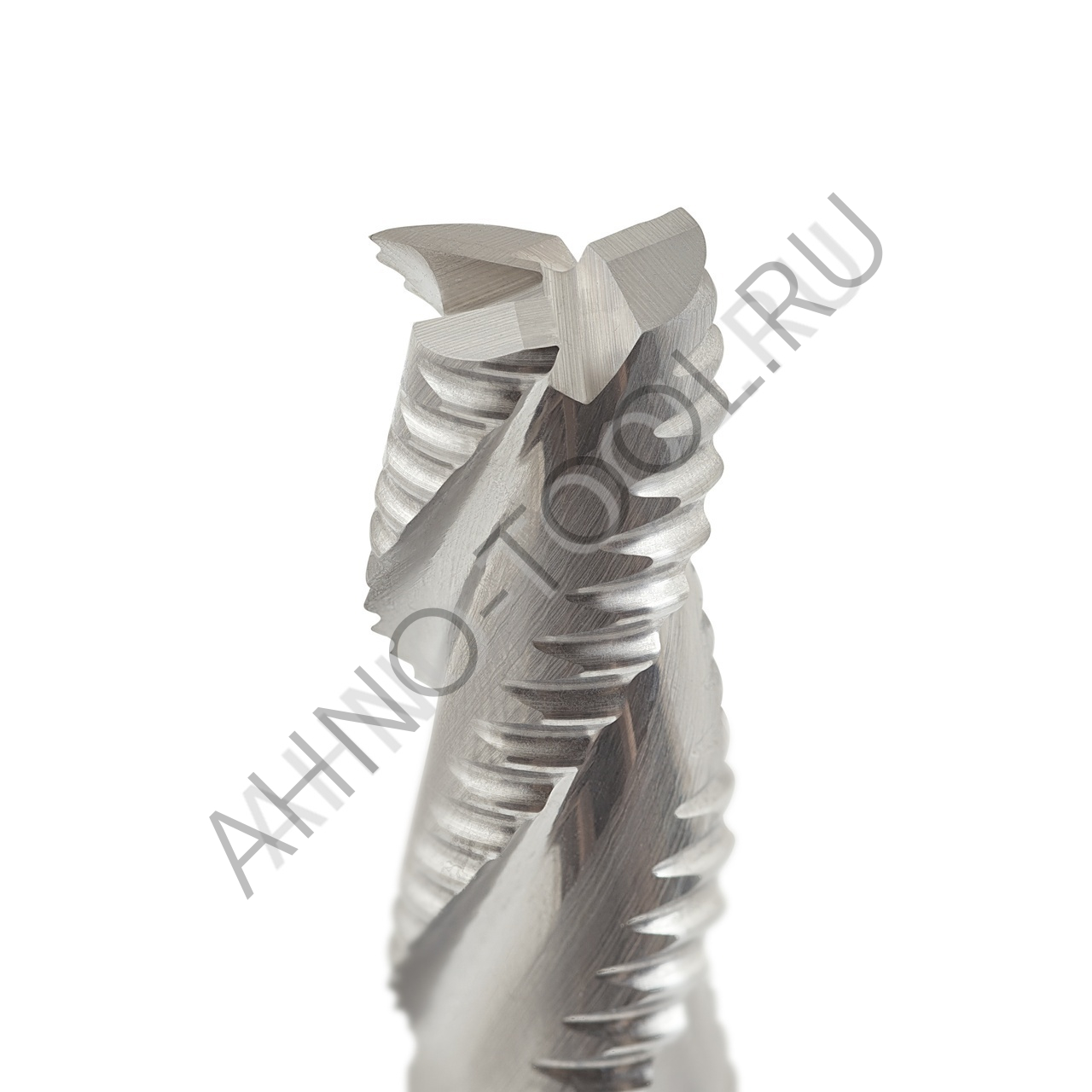

| Фреза имеет сложную форму, которая, с одной стороны, защищает её режущую кромку от сколов, а с другой – обеспечивает эффективный отвод тепла из зоны резания. Эти фрезы обычно используются для черновой обработки в труднодоступных местах, где затруднён выход стружки, или по технологическим причинам, чтобы избежать повреждения смежных поверхностей. Кроме того, у этих черновых фрез три режущих зуба, в отличие от обычных черновых фрез, у которых их два. Поэтому при черновой обработке такие фрезы более производительны, но менее износостойки по сравнению с обычными черновыми фрезами. |  |
| Также при выборе режимов резания важно учитывать, что эти фрезы не предназначены для обработки паза глубиной больше диаметра фрезы за один проход. | |
Ниже приведены режимы обработки для фрез этого типа при фрезеровке горизонтальных или вертикальных уступов.
Обратите внимание:
- При обработке литейной корки следует уменьшить режимы на 20%.
- Для улучшения шероховатости обрабатываемой поверхности рекомендуется снизить подачу.
- Приведённые режимы являются ориентировочными и служат только для примера.
- Для достижения максимальной экономической эффективности рекомендуется использовать фрезу в течение 30 минут.
При плужерном фрезеровании, величина подачи не должна превышать 0,15 мм на зуб фрезы.
