Акты испытаний инструмента ТМ AHNO

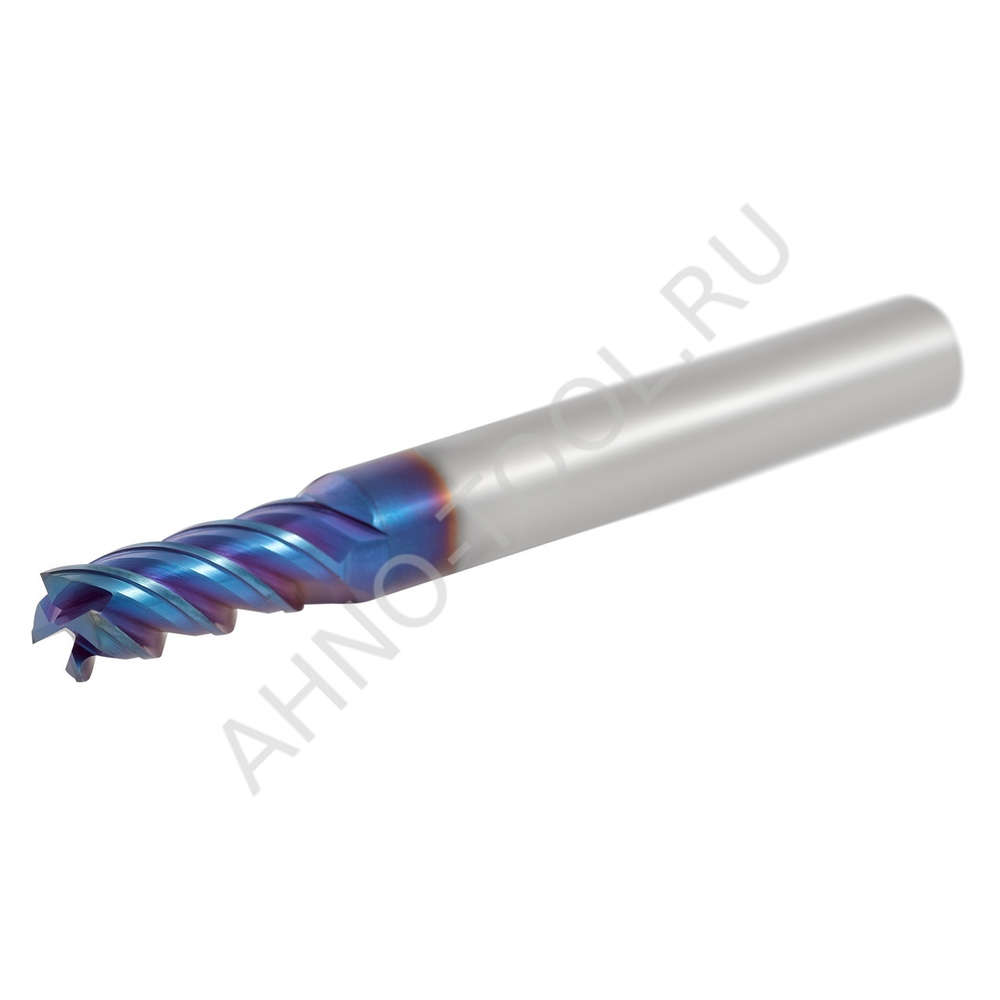

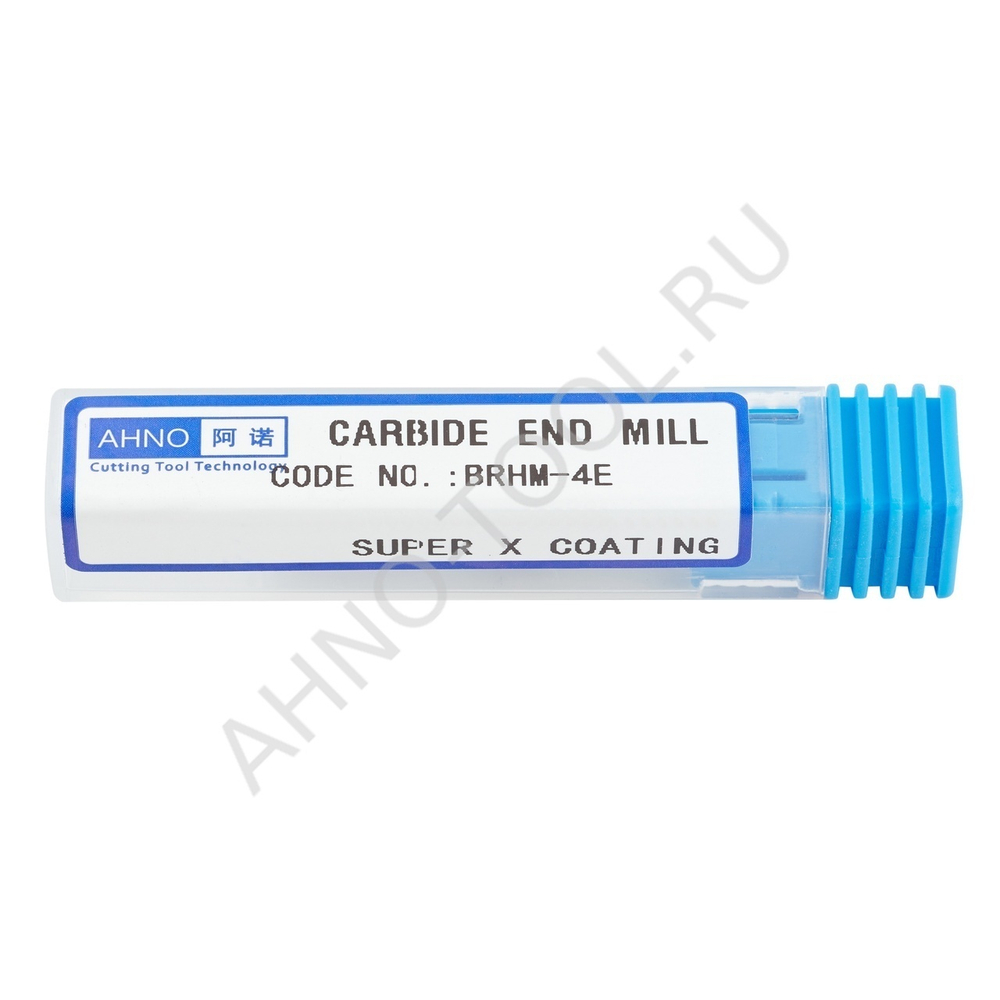

Фреза монолитная твердосплавная концевая BRHM-4E-D5.0 AHNO
BR — это твердосплавная фреза, изготовленная из цельного мелкозернистого твёрдого сплава.
HM — фреза, которая предназначена для обработки закалённой стали твёрдостью до 65 HRC. Также она подходит для обработки жаропрочных сплавов, если это необходимо.
4E — концевая четырёхзубая фреза с острыми зубьями без скруглений. Она предназначена для чистовой обработки закалённых сталей с твёрдостью до 65 HRC. Фреза хорошо подходит для обработки уступов, где важно, чтобы между обрабатываемыми поверхностями не было переходного радиуса.
| Угол подъёма стружечной канавки 45°, что соответствует чистовой обработке сталей. Увеличенный угол подъёма стружечной канавки позволяет эффективно дробить стружку во время обработки заготовки. |  |
| Покрытие AlTiSiN — это нитрид алюминия, легированный титаном и силицием. Оно было разработано специально для обработки твёрдых сталей. Покрытие обладает высокой твёрдостью и низкой восприимчивостью к тепловому воздействию. Многослойное покрытие позволяет оптимально регулировать взаимодействие обрабатываемого материала и инструмента. Верхние слои покрытия обеспечивают контакт с металлом и защищают твёрдый сплав от стирания. Нижние слои покрытия предохраняют твёрдый сплав от воздействия высоких температур. |  |
| Хвостовик соответствует шестому квалитету точности, что гарантирует надёжное закрепление инструмента в любых современных приспособлениях. Особенно важна точность изготовления хвостовика при его установке в термооправки, поскольку крепление в них происходит за счёт расширения и последующего сжатия посадочных мест оправки под воздействием температуры. Из-за этого диапазон зажима в таких оправках очень узкий. Однако они считаются самыми надёжными и точными. |  |
| При использовании фрезы одновременно в нескольких направлениях необходимо сложить скорости перемещения по всем плоскостям, чтобы определить оптимальную подачу. Для этого используется правило сложения векторов. При этом желательно удалять металл с поверхности с помощью режущей поверхности максимального диаметра, так как в таком случае производительность фрезы будет наибольшей. |  |
Все фрезы изготавливаются с высочайшей точностью, которая позволяет осуществлять обработку с отклонением размера не более ± 0,01 мм.
| Глубина резания должна быть не менее 0,3 мм, а подача — не менее 0,04 мм на зуб. Если эти параметры будут уменьшены, процесс резания может быть некорректным, что повлияет на долговечность фрезы и точность получаемых размеров. Также стоит учесть, что эти фрезы не подходят для обработки паза глубиной больше диаметра фрезы за один проход. Фреза работает на различных режимах и глубинах резания, которые зависят от твёрдости обрабатываемого материала. Так, для материала с твёрдостью до 50 HRC глубина обработки паза не должна превышать 0,05D. При этом длина резания за один проход не должна превышать 1,5D. При обработке стали твёрдостью 50-60 HRC глубина обработки паза не должна превышать 0,03D, а длина резания за один проход не должна быть больше 1D. При обработке стали твёрдостью 60-68 HRC глубина обработки паза не должна превышать 0,02D. При этом длина резания за один проход не должна превышать 1D. |
|
Ниже приведены режимы обработки для фрез данного типа при фрезеровке горизонтальных или вертикальных уступов.
Обращаем внимание:
- При работе по литейной корке режимы необходимо понизить на 20%;
- Для улучшения шероховатости обрабатываемой поверхности нужно снижать подачу;
- Режимы обработки даны приблизительные и указаны для ориентира;
- Рекомендованная стойкость фрезы для максимального экономического эффекта 30 минут.
