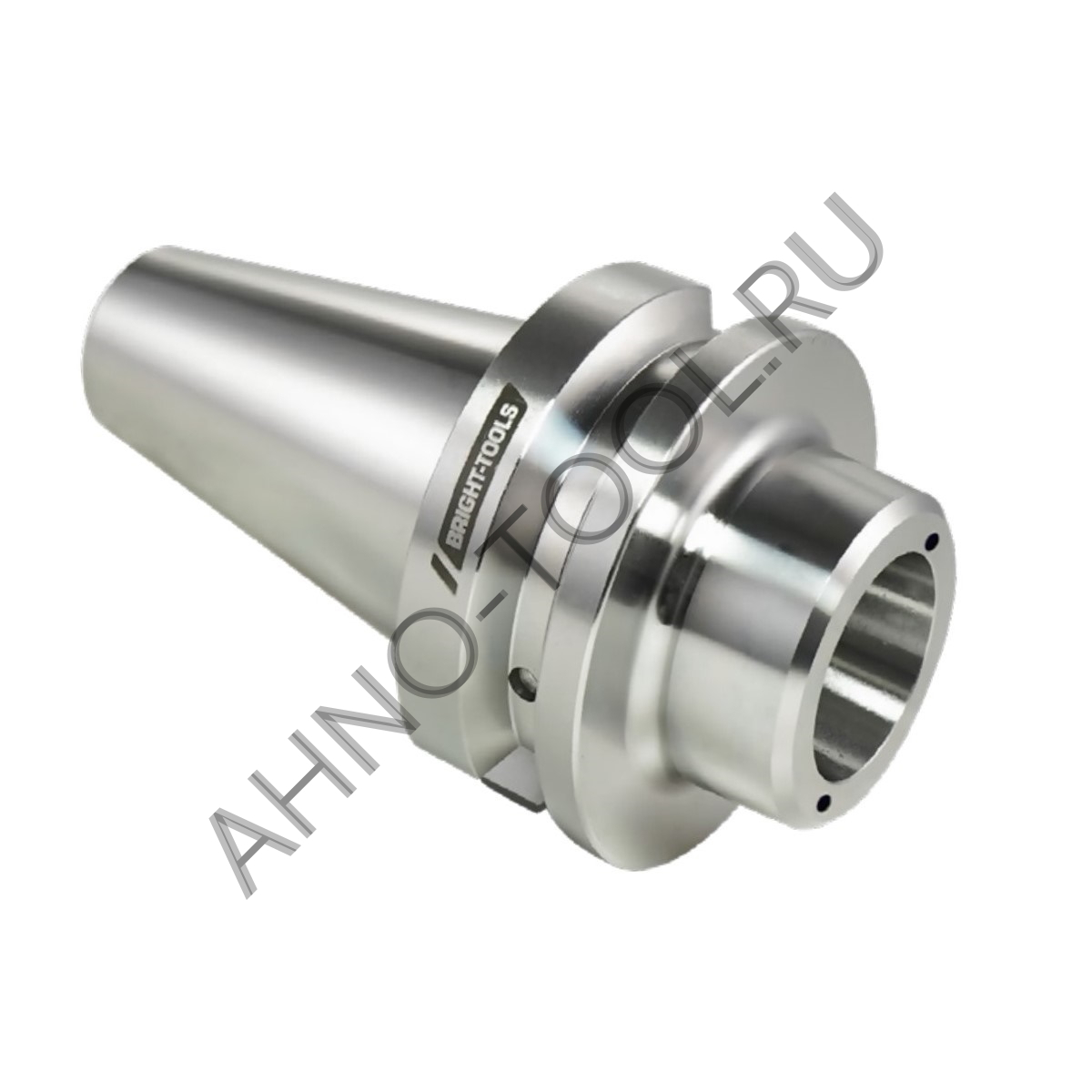

Конус термоусадочного патрона BT40-TSF12-45 BRIGHT-TOOLS
BT40 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Для крепления термоудлинителей, которые используются с крупноразмерным инструментом, оправки имеют укороченные переходные конусы, так как между удлинителями для крупного инструмента и конусом оправки также есть значительная разница.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
TSF12 - Термопатрон предназначен для крепления осевого твердосплавного инструмента в конус станка с ЧПУ. Зажим инструмента осуществляется за счет натяжения оправки. Процесс выглядит следующим образом: оправка устанавливается в термостанцию и разогревается до высоких температур, в результате чего посадочное место расширяется, и хвостовик инструмента легко вставляется в нее. Затем оправка остывает, и зажим инструмента в оправке усиливается. После того как оправка остынет до комнатной температуры, вставленный инструмент надежно фиксируется в оправке, после чего оправка вместе с инструментом устанавливается в конус шпинделя станка. Диаметр хвостовика, вставляемого в инструмент 12 мм. Конус вылета оправки равен 3°, что повышает жесткость крепления инструмента и уменьшает вибрации при резании.
45 − вылет оправки со шпинделя станка составляет 45 мм. Для увеличения вылета инструмента можно использовать удлинитель. В этом случае оправка вставляется в термостанцию, нагревается, а затем в нее вставляется удлинитель. После этого термостанция снова включается, и мы ждем, пока оправка вместе с удлинителем разогреется. Затем вставляем инструмент в удлинитель и ждем, пока удлинитель вместе с оправкой остынут до комнатной температуры. После этого всю конструкцию вставляем в шпиндель станка и начинаем обработку.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Конус термоусадочного патрона BT40-TSF12-45 BRIGHT-TOOLS
BT30 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Для крепления термоудлинителей, которые используются с крупноразмерным инструментом, оправки имеют укороченные переходные конусы, так как между удлинителями для крупного инструмента и конусом оправки также есть значительная разница.
Особенности конуса типа BT:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
TSF12 - Термопатрон предназначен для крепления осевого твердосплавного инструмента в конус станка с ЧПУ. Зажим инструмента осуществляется за счет натяжения оправки. Процесс выглядит следующим образом: оправка устанавливается в термостанцию и разогревается до высоких температур, в результате чего посадочное место расширяется, и хвостовик инструмента легко вставляется в нее. Затем оправка остывает, и зажим инструмента в оправке усиливается. После того как оправка остынет до комнатной температуры, вставленный инструмент надежно фиксируется в оправке, после чего оправка вместе с инструментом устанавливается в конус шпинделя станка. Диаметр хвостовика, вставляемого в инструмент 12 мм. Конус вылета оправки равен 3°, что повышает жесткость крепления инструмента и уменьшает вибрации при резании.
45 − вылет оправки со шпинделя станка составляет 45 мм. Для увеличения вылета инструмента можно использовать удлинитель. В этом случае оправка вставляется в термостанцию, нагревается, а затем в нее вставляется удлинитель. После этого термостанция снова включается, и мы ждем, пока оправка вместе с удлинителем разогреется. Затем вставляем инструмент в удлинитель и ждем, пока удлинитель вместе с оправкой остынут до комнатной температуры. После этого всю конструкцию вставляем в шпиндель станка и начинаем обработку.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
