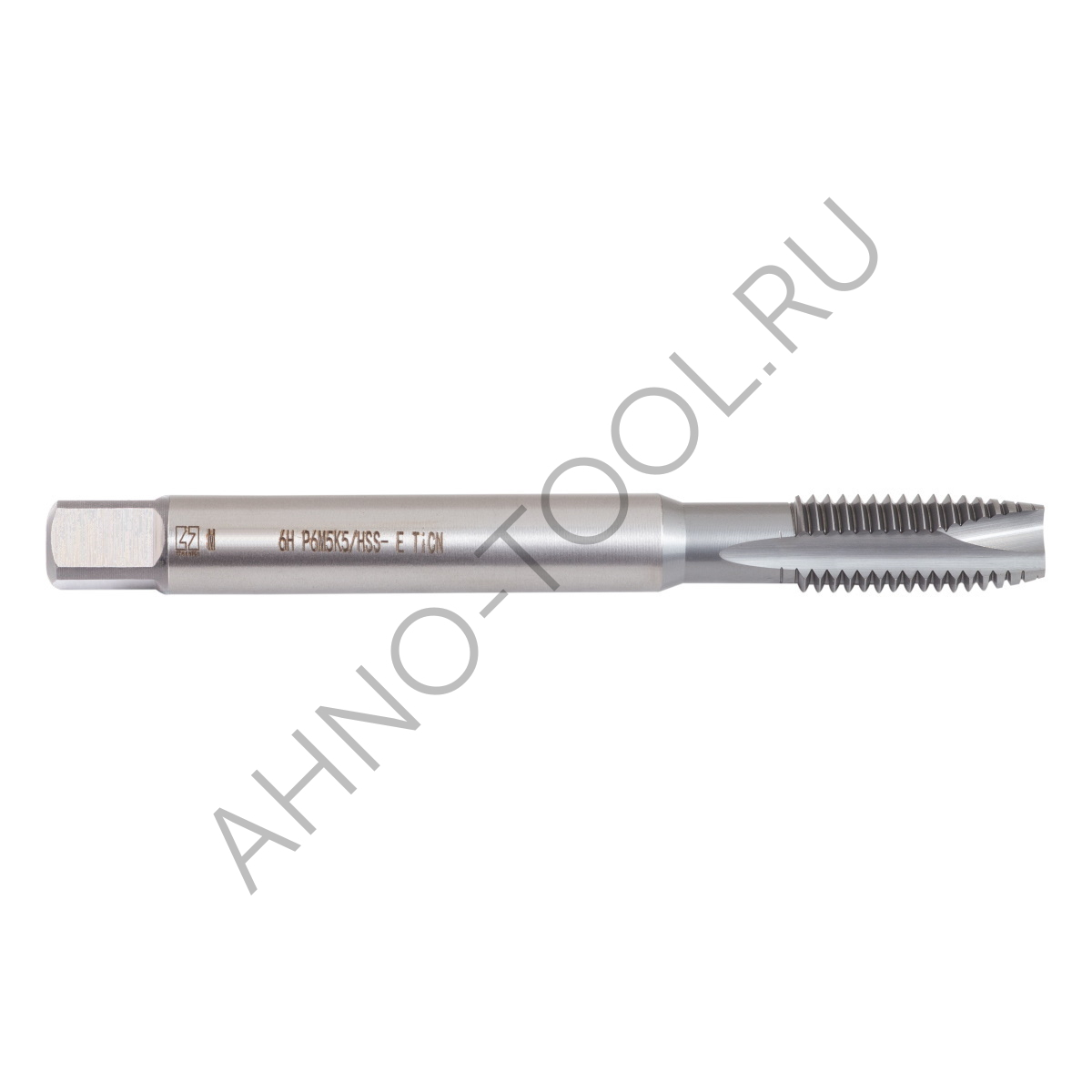

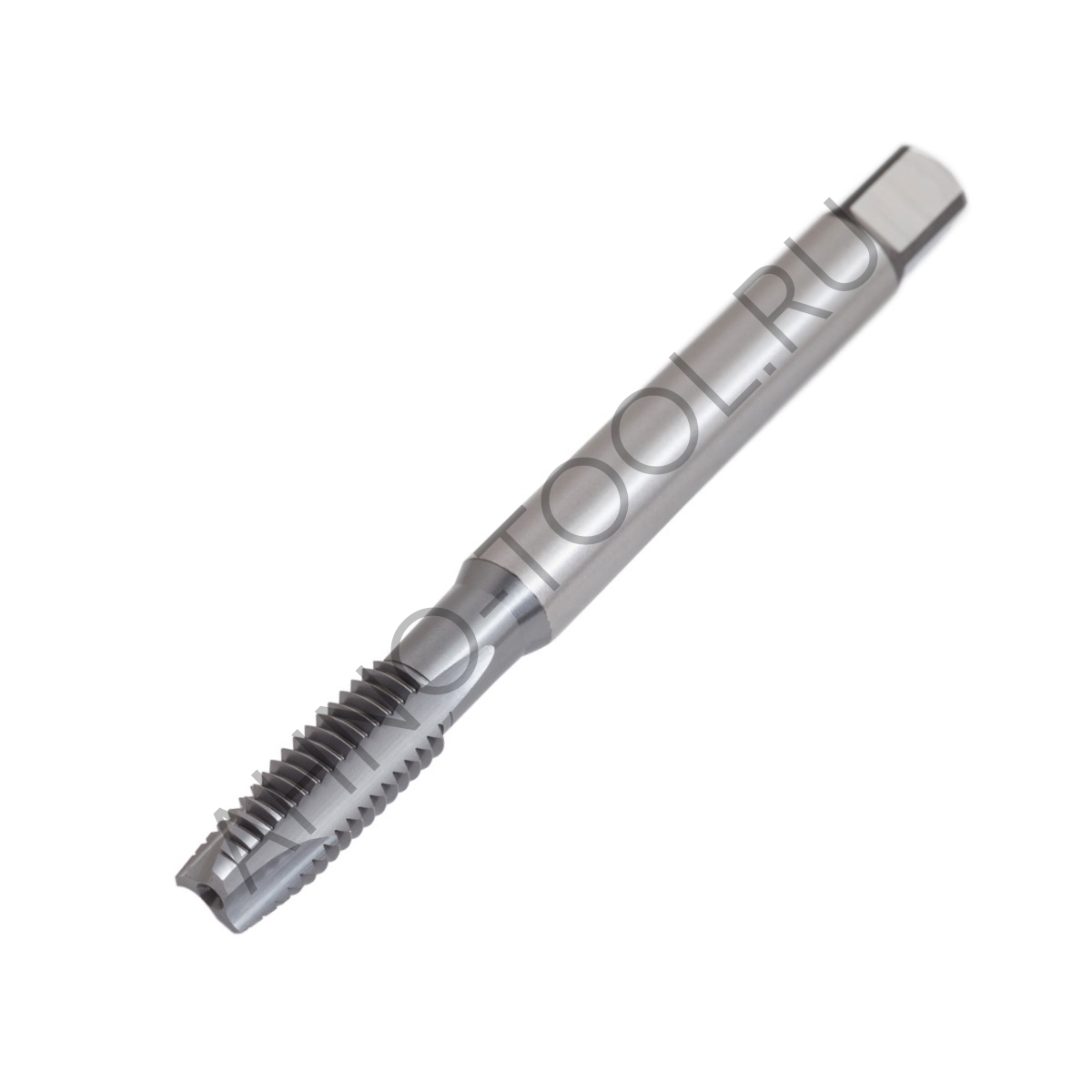

Метчик м/р М11х1,5 Р6М5К5/HSS-E DIN371 TiCN, с прямой канавкой, с подточкой ТОЧИНТЕХ

Метчик машинно-ручной М11х1,5 Р6М5К5/HSS-E DIN371 TiCN, с прямой канавкой, с подточкой ТОЧИНТЕХ предназначен для нарезания метрической резьбы в сквозных отверстиях деталей, выполненных из различных типов стали: углеродистых, низколегированных (с содержанием легирующих элементов до 5%), высоколегированных и нержавеющих.

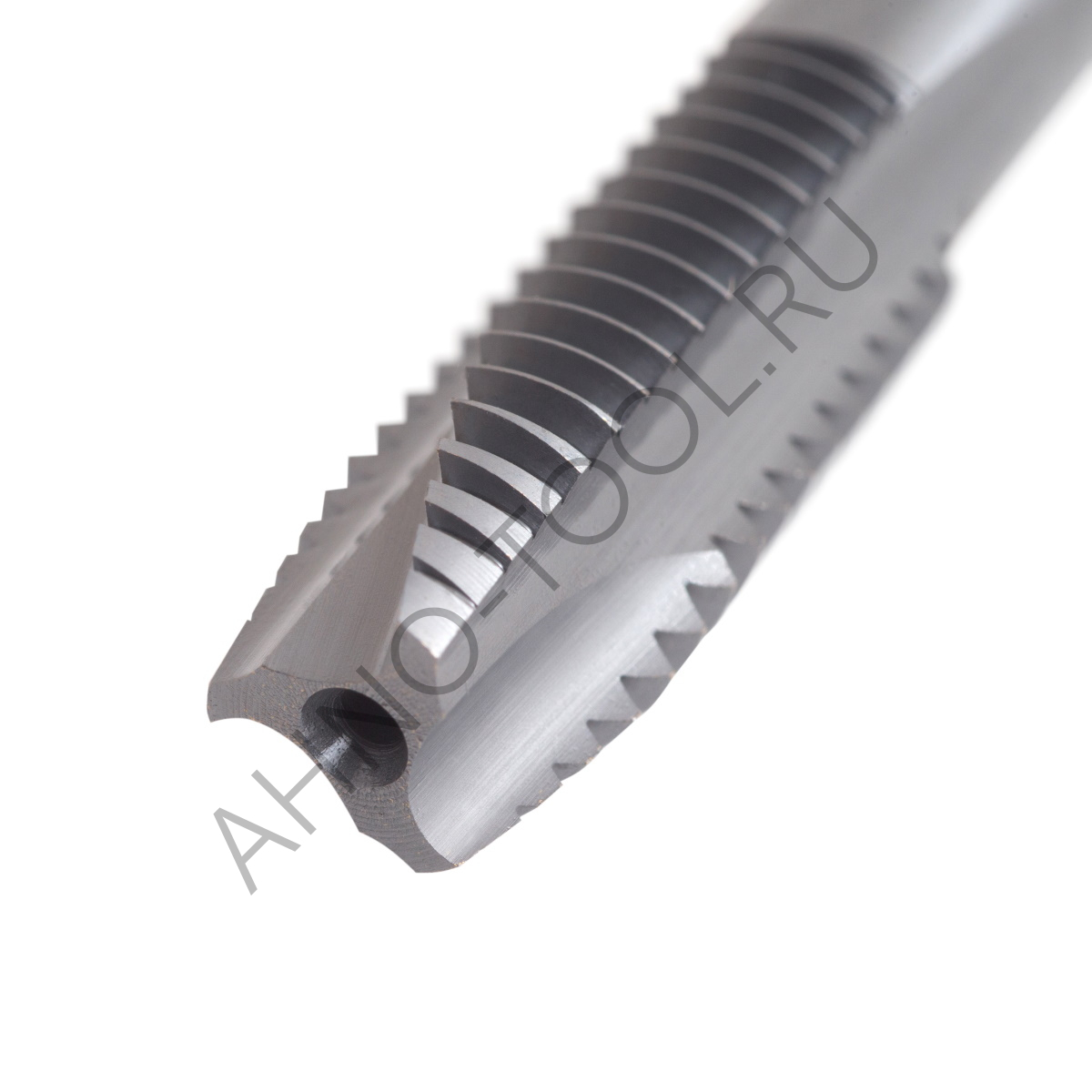

Прямая подточка предназначена для выталкивания стружки из отверстия. Благодаря этой подточке и наличию сквозного отверстия стружка выталкивается в направлении резания, что предотвращает заполнение стружечных каналов метчика сходящейся стружкой и снижает нагрузку на его режущие кромки.

Геометрические параметры метчика соответствуют DIN371. Метчики изготовлены из быстрорежущей стали марки Р6М5К5 (содержание кобальта 5%) и имеют покрытие TiСN, которое значительно увеличивает их стойкость, защищая от истирания и воздействия высоких температур. Это, в свою очередь, позволяет увеличить время работы метчика и, как следствие, повысить режимы обработки.

Данное покрытие широко используется для инструмента из быстрорежущих сталей, твердых сплавов и керметов. Оно обладает высокой красностойкостью, выдерживая температуру до 450С°, и при этом нечувствительно к нагрузкам и ударным воздействиям. Это делает его идеальным выбором для инструмента, предназначенного для обработки материалов, таких как инконель и высоколегированные стали.

При нарезании резьбы рекомендуется использовать масло или специализированные пасты для смазки. В случае, когда это невозможно по технологическим причинам, следует применять смазочно-охлаждающую жидкость (СОЖ) станка.

При использовании СОЖ станка следует применять эмульсию с содержанием масла не менее 5%.

Ниже приведены рекомендуемые режимы резания для нарезания резьбы данным метчиком, с учетом применения специальных паст.

Эти режимы обеспечивают стойкость метчика в течение 90 минут.

Максимальная глубина отверстия, которую можно нарезать с помощью таких метчиков, составляет L = 1,5D.

Оснастка для метчиков

Метчики обычно закрепляются в цанговом патроне с цангой для метчиков или, что более предпочтительно, в резьбонарезном патроне.

Таблица размеров отверстий под резьбу 6Н в соответствии с ГОСТ 19257

Обратите внимание, что при сверлении отверстий в углеродистых и низколегированных сталях рекомендуется придерживаться минимального размера. В то же время, в нержавеющих и жаропрочных сплавах для нарезания резьбы лучше использовать отверстия с максимальным допуском.

Параметры резьбы в соответствии с ГОСТ 10549

Метчики ТОЧИНТЕХ отличаются высоким качеством, что подтверждается их успешной работой на различных материалах. Наша компания провела многочисленные испытания метчиков разных производителей.

Метчик ТОЧИНТЕХ продемонстрировал не только высокое качество своей продукции, но и конкурентную цену, что делает его предложение привлекательным для многих покупателей.
