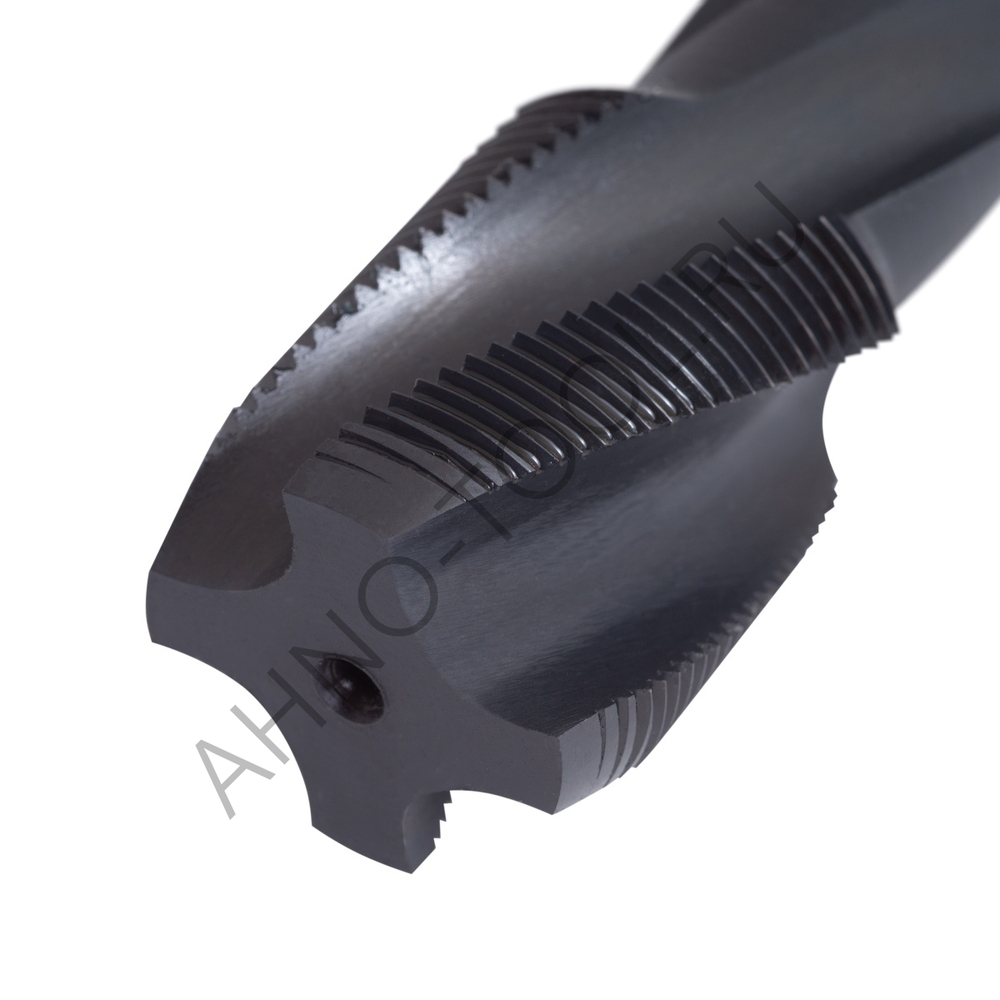

Метчик машинно-ручной М24х3,0 Р6М5/М2 DIN376 BLACK OXIDE, с винтовой канавкой, ТОЧИНТЕХ разработан для нарезания метрической резьбы в глухих отверстиях в изделиях из углеродистых и низколегированных сталей с содержанием легирующих элементов до 5%, а также в некоторых легкообрабатываемых чугунах.
Винтовые канавки метчиков помогают деформировать срезаемую стружку и отводят ее в сторону хвостовика метчика, что обеспечивает более плавный процесс резания. Также стоит отметить, что для сквозных отверстий лучше использовать метчики с подточкой. Они имеют меньшую стойкость и стоят дешевле, чем метчики с винтовыми канавками.
Геометрические параметры метчика соответствуют DIN 376. Метчик изготовлен из быстрорежущей стали Р6М5 с покрытием BLACK OXIDE, который обеспечивает надежную защиту от коррозии во время хранения и облегчает процесс смазки при нарезании резьбы в отверстиях.
При выполнении работ рекомендуется использовать масло или специализированные пасты для смазки. Если по техническим причинам это невозможно, следует применять смазочно-охлаждающую жидкость (СОЖ) станка.
При использовании СОЖ станка необходимо использовать эмульсии с содержанием масла от 5%.
Скорость резанья метчиком
| Диаметр М | Шаг | Обрабатываемый материал | |||||
| Сталь углеродистая σв-50-80 кгс/см | Чугун серый | Алюминиевый сплав | |||||
| U | n | U | n | U | n | ||
| 24 | 3,0 | 12,6 | 167 | 8,9 | 118 | 38,3 | 509 |
Эти режимы работы даны для стойкости метчика в течение 90 минут
Максимальная глубина отверстия, которую можно нарезать такими метчиками, составляет L = 2,5D.
Кроме того, данные метчики могут использоваться для работы с более мягкими материалами, такими как цветные металлы и автоматные стали с добавлением свинца.
Оснастка для метчиков
Метчики обычно крепятся в цанговом патроне, который оснащен специальной цангой для надежной фиксации метчиков. Однако более предпочтительным вариантом является использование резьбонарезного патрона.
Данные метчики имеют преимущества в следующих случаях:
Если на производстве отсутствует возможность восстанавливать износостойкость покрытия метчиков после переточки, вы сможете воспользоваться преимуществами покрытия только один раз, пока метчик новый и не нуждается в заточке. После этого, из-за удаления покрытия, потребуется дополнительное время на переточку, поскольку необходимо будет не только удалить необходимый материал метчика, но и само покрытие и его остатки.
Кроме того, покрытие не будет находиться на режущих кромках, что не обеспечит их защиту во время нарезания резьбы. Однако это утверждение не относится к масляным покрытиям, таким как BLACK OXIDE. Покрытие BLACK OXIDE не требует времени на удаление и служит для смазывания поверхности в процессе обработки.
Для обработки алюминия и его сплавов рекомендуется использовать метчики без покрытия или, предпочтительнее, с покрытием BLACK OXIDE. Это связано с тем, что в данном случае не так важно защищать режущую кромку от износа и температурных воздействий, как при работе с легированными и нержавеющими сталями.
При обработке алюминия основное внимание уделяется удалению стружки, что требует полированной или, как минимум, шлифованной поверхности. Чем выше шероховатость, тем лучше будет происходить этот процесс. Поэтому метчики без покрытия и с покрытием BLACK OXIDE являются более предпочтительными для работы с алюминием и его сплавами.
Ниже представлена таблица размеров отверстий под резьбу 6Н по ГОСТ 19257
| Номинальный диаметр резьбы | Шаг резьбы | Номинальный диаметр | Предельное отклонение |
| 24 | 3,0 | 20,85 | +0,40 |
Обратите внимание на то, что при сверлении отверстий в углеродистых и низколегированных сталях рекомендуется придерживаться минимального размера. В то же время для нержавеющих сталей и жаропрочных сплавов отверстия под нарезание резьбы лучше делать с допуском ближе к максимальному значению.
Параметры резьбы в соответствии с ГОСТ 10549
| Шаг резьбы | Сбег резьбы Х | Недорез резьбы α | Фаска Z | ||
| max | min | max | min | ||
| 3,0 | - | 5,7 | - | 9,0 | 2,5 |
