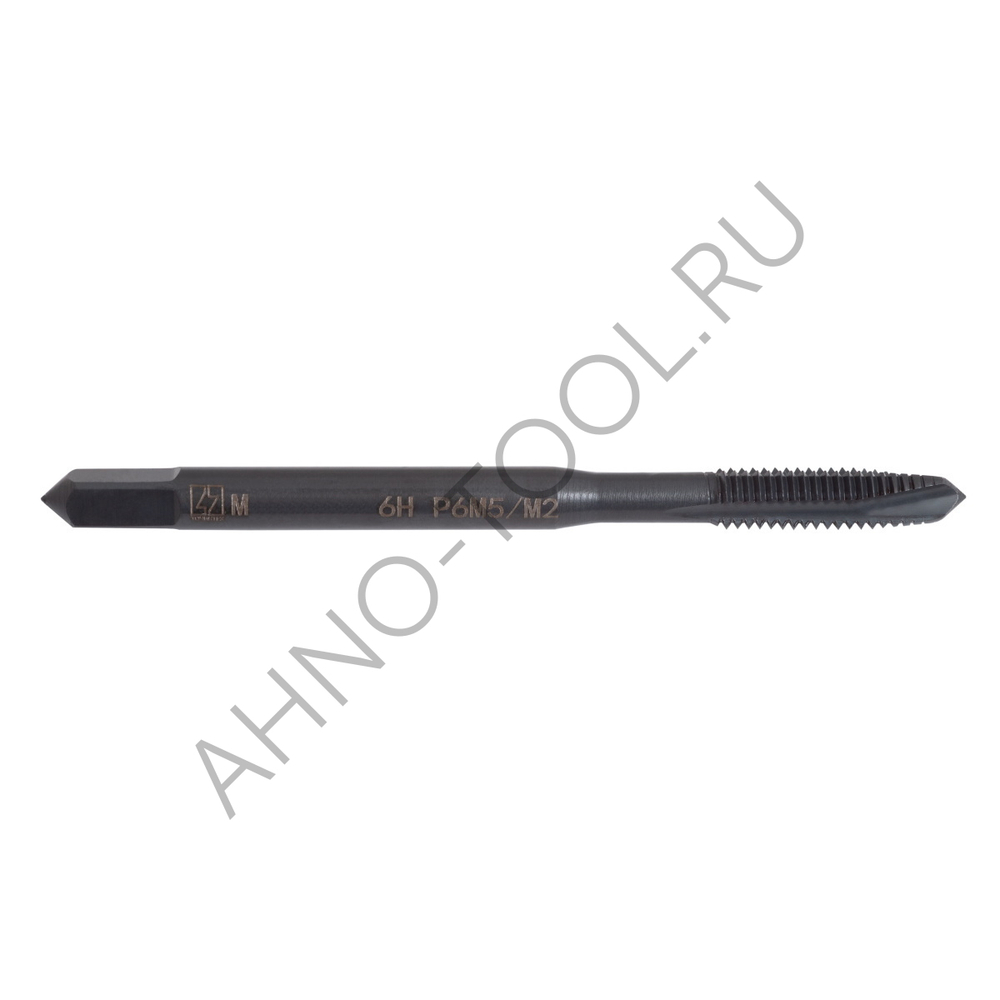

Метчик машинно-ручной М3,0х0,5 Р6М5/М2 ГОСТ 3266-81 BLACK OXIDE, с прямой канавкой, с подточкой ТОЧИНТЕХ разработаны для нарезания метрической резьбы в сквозных отверстиях деталей, изготовленных из различных материалов: углеродистых и низколегированных сталей (с содержанием легирующих элементов до 5%), цветных металлов и других легкообрабатываемых сплавов.
Прямая подточка предназначена для выталкивания стружки из отверстия. Благодаря этой подточке и наличию сквозного отверстия стружка выталкивается в направлении резания, что предотвращает заполнение стружечных каналов метчика сходящейся стружкой и снижает нагрузку на его режущие кромки.
Геометрические параметры метчика соответствуют ГОСТ 3266. Метчик изготовлен из быстрорежущей стали Р6М5 и покрыт слоем BLACK OXIDE, который не только увеличивает срок службы инструмента, но и обеспечивает его смазывание и защиту от коррозии. Благодаря этому время работы метчика значительно возрастает, что, в свою очередь, позволяет использовать более интенсивные режимы обработки.
В процессе нарезания резьбы рекомендуется использовать масло средней вязкости или специализированные пасты. В случае технологических ограничений, следует применять СОЖ (смазочно-охлаждающую жидкость) станка.
При использовании СОЖ станка следует применять эмульсию с содержанием масла не менее 5%.
Рекомендованные режимы резания при нарезании резьбы данным метчиком с условием использования специальных паст.
| Диаметр М | Шаг | Обрабатываемый материал | |||||
| Сталь углеродистая σв-50-80 кгс/см | Чугун серый | Алюминиевый сплав | |||||
| U | n | U | n | U | n | ||
| 3,0 | 0,5 | 7,3 | 580 | 2,5 | 415 | - | - |
Эти режимы обеспечивают стойкость метчика в течение 90 минут
Максимальная глубина отверстия, которую можно нарезать с помощью подобных метчиков, составляет L=1,5D
Этими метчиками также можно нарезать резьбу в более мягких материалах, таких как цветные металлы и автоматные стали с добавлением свинца.
Оснастка для метчиков
Метчики обычно закрепляются в цанговом патроне с цангой для метчиков или, что более предпочтительно, в резьбонарезном патроне.
Хотя эти метчики при нарезании резьбы уступают многим метчикам с покрытиями, они имеют существенные преимущества перед ними.
Если на производстве отсутствует возможность восстанавливать покрытия метчиков после переточки, то преимущество покрытия можно использовать только один раз, пока метчик новый и не нуждается в переточке. После этого съём покрытия будет требовать дополнительного времени на переточку, так как время будет затрачиваться не только на удаление необходимого материала метчика, но и на покрытие и его остатки. При этом само покрытие не будет находиться на режущих кромках и не будет защищать их во время нарезания резьбы.
Кроме того, для обработки алюминия и алюминиевых сплавов рекомендуется использовать метчики без покрытия или с покрытием BLACK OXIDE. Это связано с тем, что при работе с алюминием и его сплавами защита режущей кромки от истирания и температурных воздействий не так важна, как при обработке сталей и нержавеющих сталей.
В процессе обработки алюминия наиболее значимым фактором является правильный сход стружки. Для этого требуется полированная или хотя бы шлифованная поверхность. Чем выше шероховатость, тем лучше будет осуществляться отвод стружки. Поэтому метчики без покрытий предпочтительнее.
Таблица размеров отверстий под резьбу 6Н в соответствии с ГОСТ 19257
| Номинальный диаметр резьбы | Шаг резьбы | Номинальный диаметр | Предельное отклонение |
| 3,0 | 0,5 | 2,5 | +0,10 |
Обратите внимание, что при сверлении отверстий в углеродистых и низколегированных сталях рекомендуется придерживаться минимального размера.
Параметры резьбы в соответствии с ГОСТ 10549
| Шаг резьбы | Фаска Z |
| 0,5 | 0,5 |
Метчики ТОЧИНТЕХ отличаются высоким качеством, что подтверждается их успешной работой на различных материалах. Наша компания провела многочисленные испытания метчиков разных производителей.
Метчик ТОЧИНТЕХ продемонстрировал не только высокое качество своей продукции, но и конкурентную цену, что делает его предложение привлекательным для многих покупателей.
Метчик машинно-ручной М3,0х0,5 Р6М5/М2 ГОСТ 3266-81 BLACK OXIDE, с прямой канавкой, с подточкой ТОЧИНТЕХ разработаны для нарезания метрической резьбы в сквозных отверстиях деталей, изготовленных из различных материалов: углеродистых и низколегированных сталей (с содержанием легирующих элементов до 5%), цветных металлов и других легкообрабатываемых сплавов.
Прямая подточка предназначена для выталкивания стружки из отверстия. Благодаря этой подточке и наличию сквозного отверстия стружка выталкивается в направлении резания, что предотвращает заполнение стружечных каналов метчика сходящейся стружкой и снижает нагрузку на его режущие кромки.
Геометрические параметры метчика соответствуют ГОСТ 3266-81. Метчик изготовлен из быстрорежущей стали Р6М5 и покрыт слоем BLACK OXIDE, который не только увеличивает срок службы инструмента, но и обеспечивает его смазывание и защиту от коррозии. Благодаря этому время работы метчика значительно возрастает, что, в свою очередь, позволяет использовать более интенсивные режимы обработки.
В процессе нарезания резьбы рекомендуется использовать масло средней вязкости или специализированные пасты. В случае технологических ограничений, следует применять СОЖ (смазочно-охлаждающую жидкость) станка.
При использовании СОЖ станка следует применять эмульсию с содержанием масла не менее 5%.
Рекомендованные режимы резания при нарезании резьбы данным метчиком с условием использования специальных паст.
| Диаметр М | Шаг | Обрабатываемый материал | |||||
| Сталь углеродистая σв-50-80 кгс/см |
Чугун серый | Алюминиевый сплав | |||||
| U | n | U | n | U | n | ||
| 3,0 | 0,5 | 7,3 | 580 | 2,5 | 415 | - | - |
Эти режимы обеспечивают стойкость метчика в течение 90 минут
Максимальная глубина отверстия, которую можно нарезать с помощью подобных метчиков, составляет L=1,5D
Этими метчиками также можно нарезать резьбу в более мягких материалах, таких как цветные металлы и автоматные стали с добавлением свинца.
Оснастка для метчиков
Метчики обычно закрепляются в цанговом патроне с цангой для метчиков или, что более предпочтительно, в резьбонарезном патроне.
Хотя эти метчики при нарезании резьбы уступают многим метчикам с покрытиями, они имеют существенные преимущества перед ними.
Если на производстве отсутствует возможность восстанавливать покрытия метчиков после переточки, то преимущество покрытия можно использовать только один раз, пока метчик новый и не нуждается в переточке. После этого съём покрытия будет требовать дополнительного времени на переточку, так как время будет затрачиваться не только на удаление необходимого материала метчика, но и на покрытие и его остатки. При этом само покрытие не будет находиться на режущих кромках и не будет защищать их во время нарезания резьбы.
Кроме того, для обработки алюминия и алюминиевых сплавов рекомендуется использовать метчики без покрытия или с покрытием BLACK OXIDE. Это связано с тем, что при работе с алюминием и его сплавами защита режущей кромки от истирания и температурных воздействий не так важна, как при обработке сталей и нержавеющих сталей.
В процессе обработки алюминия наиболее значимым фактором является правильный сход стружки. Для этого требуется полированная или хотя бы шлифованная поверхность. Чем выше шероховатость, тем лучше будет осуществляться отвод стружки. Поэтому метчики без покрытий предпочтительнее.
Таблица размеров отверстий под резьбу 6Н в соответствии с ГОСТ 19257
| Номинальный диаметр резьбы | Шаг резьбы | Номинальный диаметр | Предельное отклонение |
| 3,0 | 0,5 | 2,5 | +0,10 |
Обратите внимание, что при сверлении отверстий в углеродистых и низколегированных сталях рекомендуется придерживаться минимального размера.
Параметры резьбы в соответствии с ГОСТ 10549
| Шаг резьбы | Фаска Z |
| 0,5 | 0,5 |
Метчики ТОЧИНТЕХ отличаются высоким качеством, что подтверждается их успешной работой на различных материалах. Наша компания провела многочисленные испытания метчиков разных производителей.
Метчик ТОЧИНТЕХ продемонстрировал не только высокое качество своей продукции, но и конкурентную цену, что делает его предложение привлекательным для многих покупателей.
