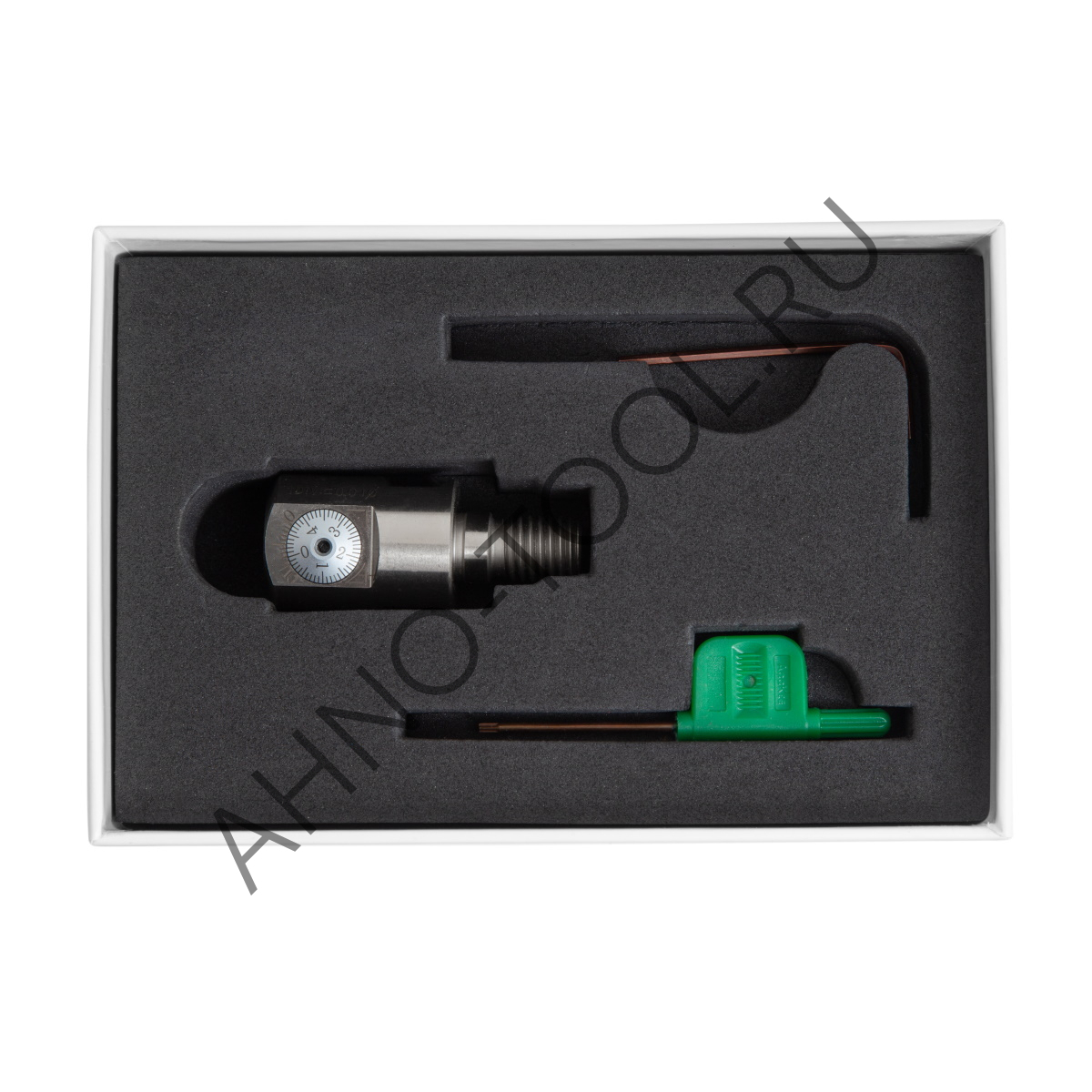

Накручивающаяся расточная головка M12-EWN2547-35.5 — это инструмент для расточки отверстий диаметром от 25 до 47 мм. Их конструкция позволяет легко крепить головки к цилиндрическим оправкам, которые, в свою очередь, могут быть установлены как во фрезерные, так и в расточные оправки. Это открывает широкие возможности для выполнения расточки отверстий на фрезерных станках, что значительно повышает производительность обработки.
Конструкция
|  |
Расшифровка маркировки
M12 — диаметр резьбы на фрезерной головке
EWN — маркировка подходящих резцов
2547 — диаметра расточки, т.е расточная головка растачивает от 25 до 47 мм.
35,5 — длина вылета расточной головки из оправки
Как правильно использовать
Если оправка была доставлена в цех из другого помещения или с улицы, необходимо выдержать расточную головку в помещении не менее 8 часов.
- Достаньте расточную головку из упаковки и протрите все поверхности ветошью.
- Установите в гнездо твердосплавную пластину и надежно закрепите её.
- Вкрутите расточную головку в оправку.
- Установите оправку в шпиндель станка.
- Настройте диаметр растачиваемого отверстия. Для этого возьмите калибр-кольцо и с помощью нониуса отрегулируйте расточную головку на нужный диаметр.
- Расточите первое отверстие и с помощью микрометрического нутромера произведите измерения.
- Если отверстие не соответствует необходимым параметрам, внесите необходимые коррективы в настройки расточной головки.
- Продолжайте измерения растачиваемых отверстий через каждые 15 минут работы инструмента.
- Если корректировка размера превышает 0,5 мм, замените рабочую грань пластины и перенастройте расточную головку по калибр-кольцу.
Накручивающаяся расточная головка M12-EWN2547-35.5 — это инструмент для расточки отверстий диаметром от 25 до 47 мм. Их конструкция позволяет легко крепить головки к цилиндрическим оправкам, которые, в свою очередь, могут быть установлены как во фрезерные, так и в расточные оправки. Это открывает широкие возможности для выполнения расточки отверстий на фрезерных станках, что значительно повышает производительность обработки.
Конструкция

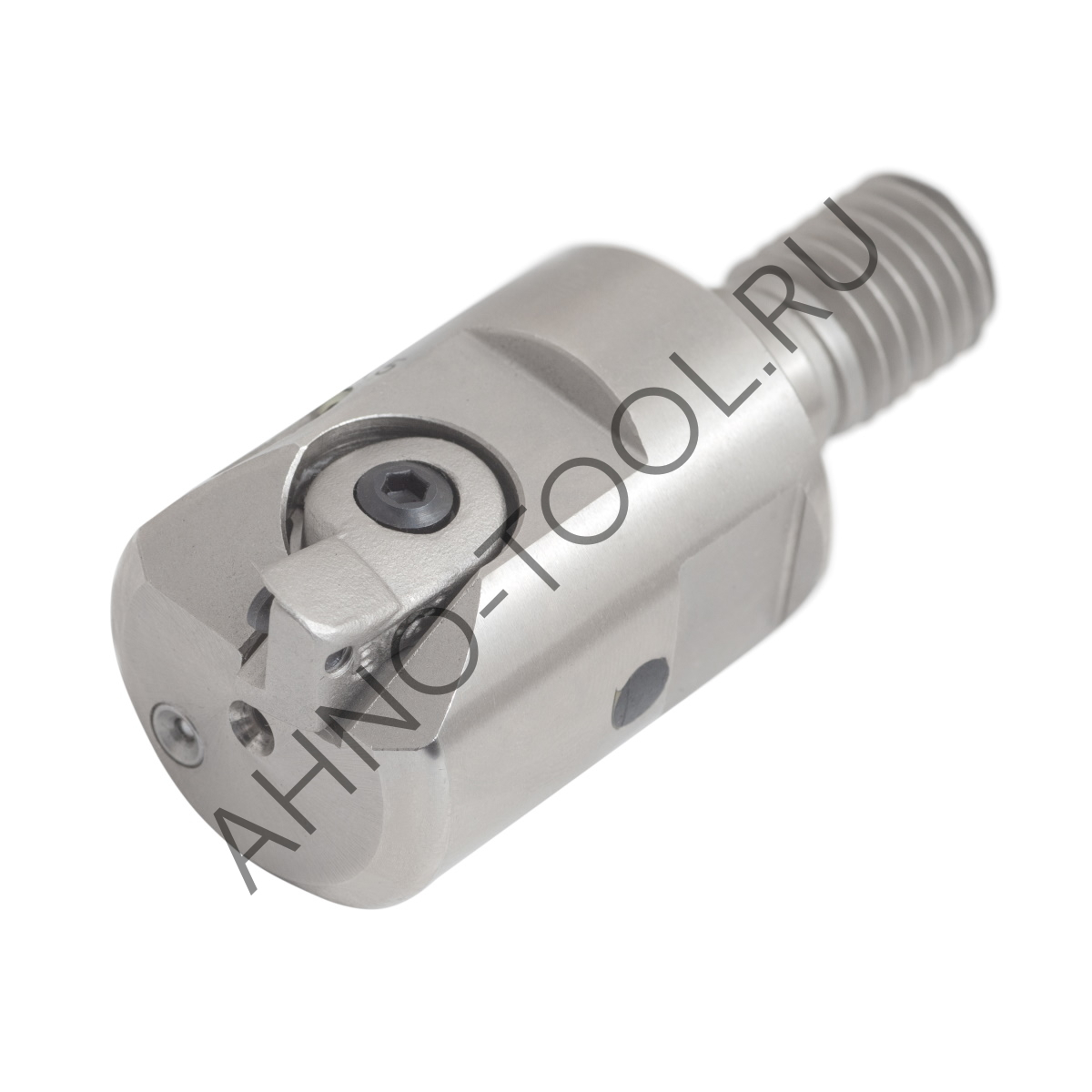

- Расточная оправка представляет собой головку, которая навинчивается на резьбовое отверстие в оправке. С одной стороны головки имеется резьба для накручивания, а на стержне — центрирующий поясок. Этот поясок надежно фиксирует положение расточной оправки вдоль оси Z.

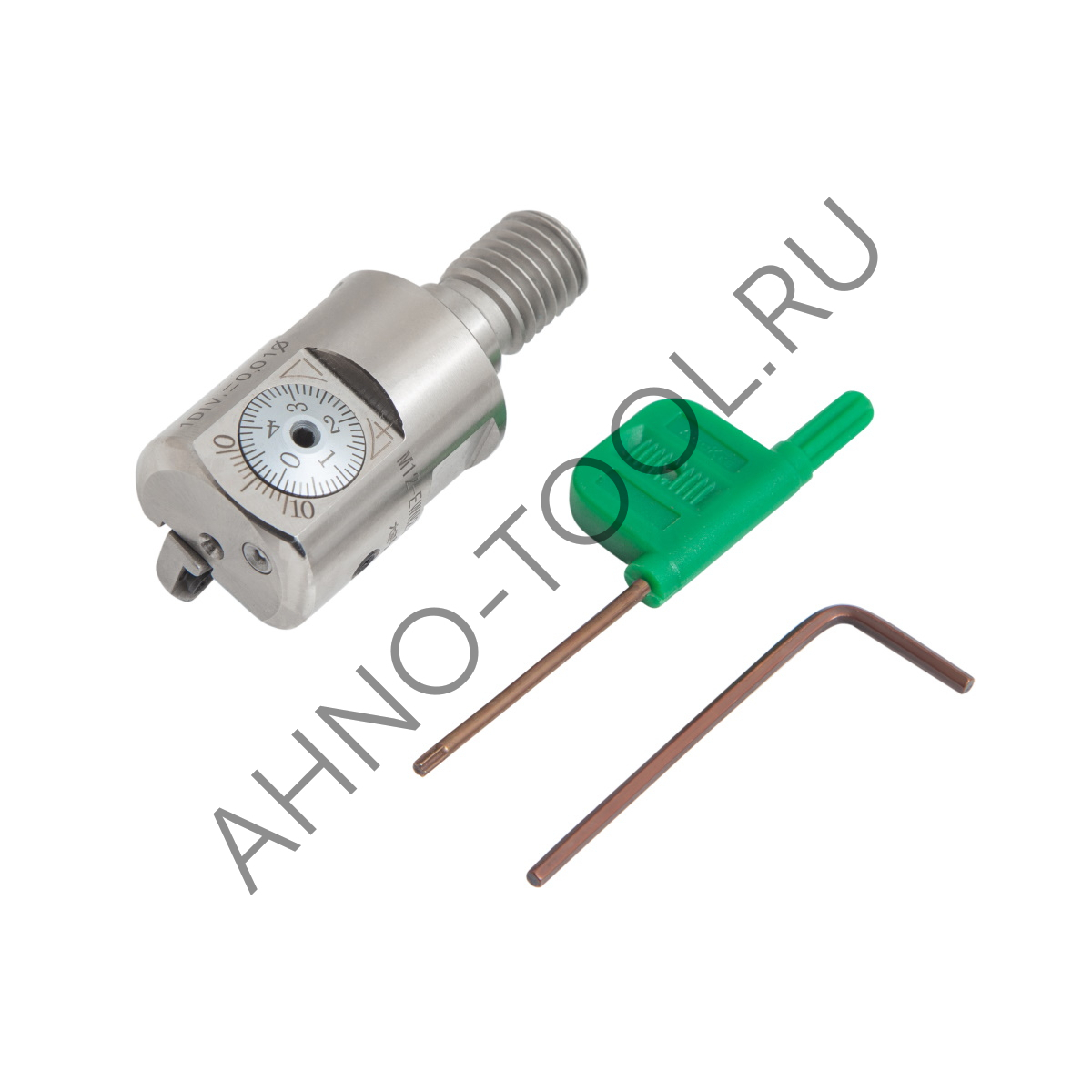

- На основной части корпуса расположен нониус, который позволяет регулировать диаметр расточки с точностью до 0,002 мм, не снимая головку со станка.
- Гнездо для твердосплавной пластины.
Расшифровка маркировки

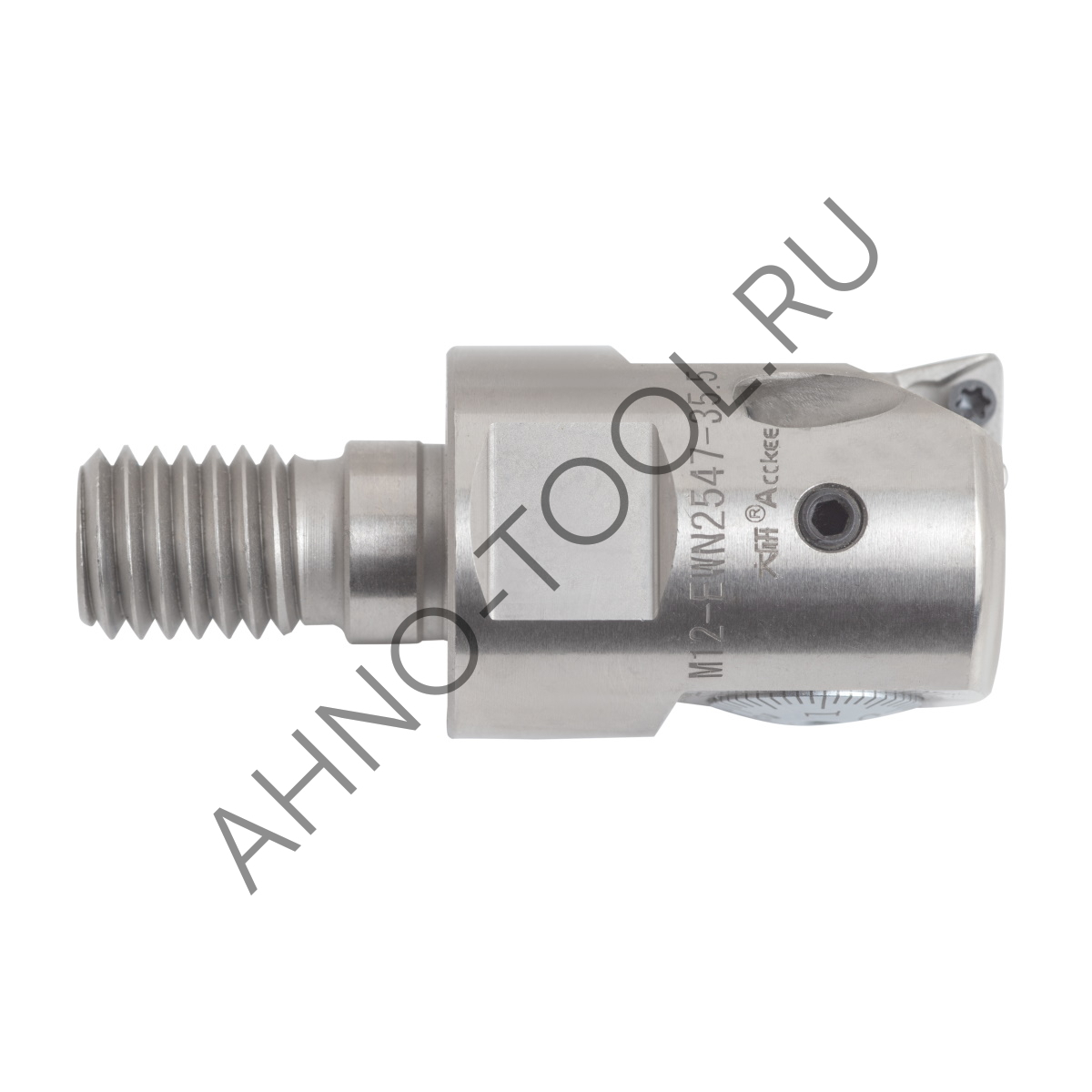

M12 — диаметр резьбы на фрезерной головке
EWN — маркировка подходящих резцов
2547 — диаметра расточки, т.е расточная головка растачивает от 25 до 47 мм.
35,5 — длина вылета расточной головки из оправки
Как правильно использовать
Если оправка была доставлена в цех из другого помещения или с улицы, необходимо выдержать расточную головку в помещении не менее 8 часов.
- Достаньте расточную головку из упаковки и протрите все поверхности ветошью.
- Установите в гнездо твердосплавную пластину и надежно закрепите её.
- Вкрутите расточную головку в оправку.
- Установите оправку в шпиндель станка.
- Настройте диаметр растачиваемого отверстия. Для этого возьмите калибр-кольцо и с помощью нониуса отрегулируйте расточную головку на нужный диаметр.
- Расточите первое отверстие и с помощью микрометрического нутромера произведите измерения.
- Если отверстие не соответствует необходимым параметрам, внесите необходимые коррективы в настройки расточной головки.
- Продолжайте измерения растачиваемых отверстий через каждые 15 минут работы инструмента.
- Если корректировка размера превышает 0,5 мм, замените рабочую грань пластины и перенастройте расточную головку по калибр-кольцу.
