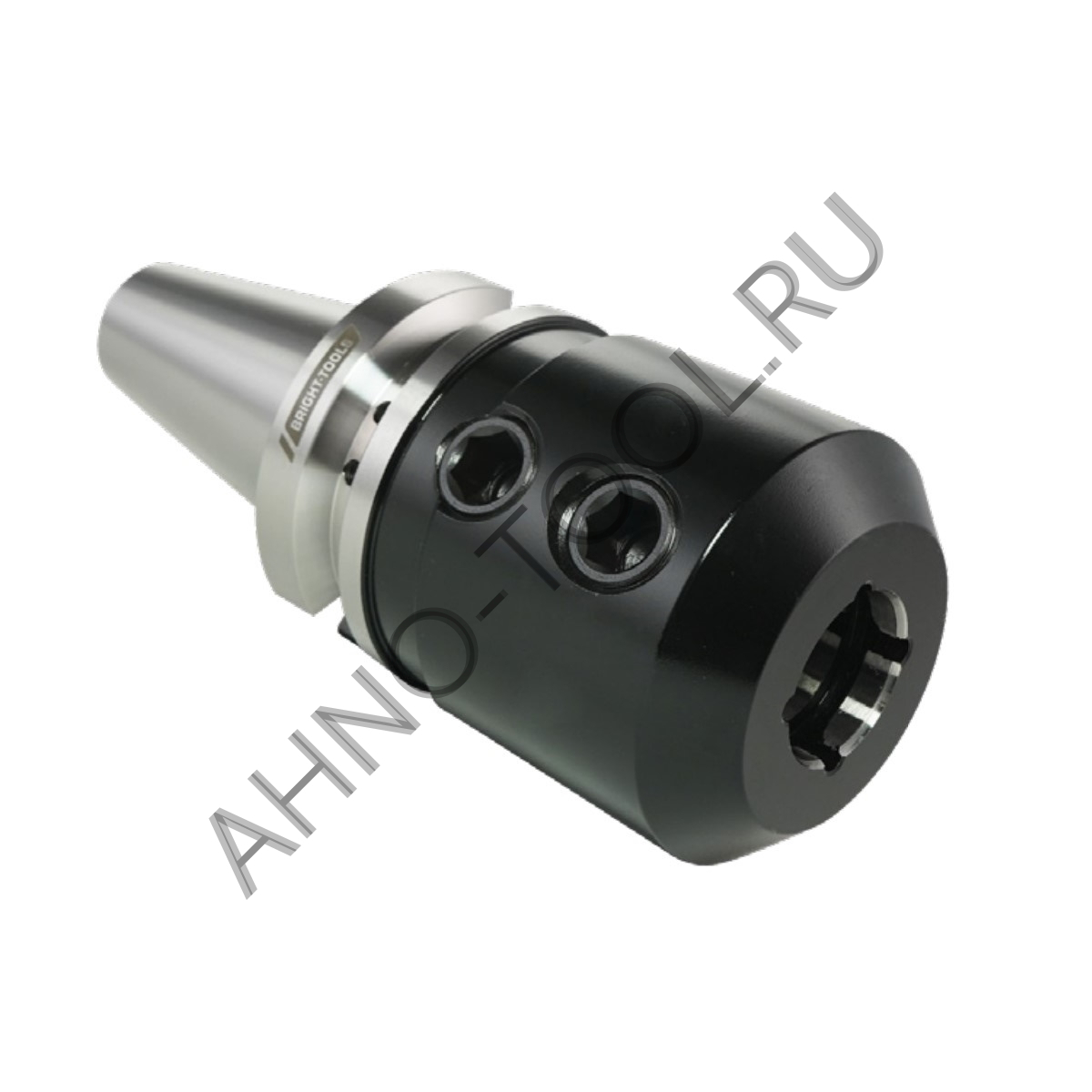

Оправка для фрез Weldon BT50-SLA08-63K BRIGHT-TOOLS
BT50 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
SLA08 − оправка, предназначенная для крепления сверл и фрез с хвостовиками Weldon, является более надежным вариантом крепления, чем цанговые патроны. Надежность этого вида крепления инструмента обеспечивается более жестким крепежным элементом оправки. Диаметр хвостовика вставляемого инструмента составляет 8 мм.
63 − вылет оправки со шпинделя станка составляет 63 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
K − для повышения эффективности обработки в данных оправках предусмотрена возможность внутреннего подвода СОЖ. Это позволяет более эффективно охлаждать вставленный инструмент и выполнять механическую обработку на повышенных режимах резания.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Оправка для фрез Weldon BT50-SLA08-63K BRIGHT-TOOLS
BT50 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Особенности конуса типа BT:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
SLA08 − оправка, предназначенная для крепления сверл и фрез с хвостовиками Weldon, является более надежным вариантом крепления, чем цанговые патроны. Надежность этого вида крепления инструмента обеспечивается более жестким крепежным элементом оправки. Диаметр хвостовика вставляемого инструмента составляет 8 мм.
63 − вылет оправки со шпинделя станка составляет 63 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
K − для повышения эффективности обработки в данных оправках предусмотрена возможность внутреннего подвода СОЖ. Это позволяет более эффективно охлаждать вставленный инструмент и выполнять механическую обработку на повышенных режимах резания.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
