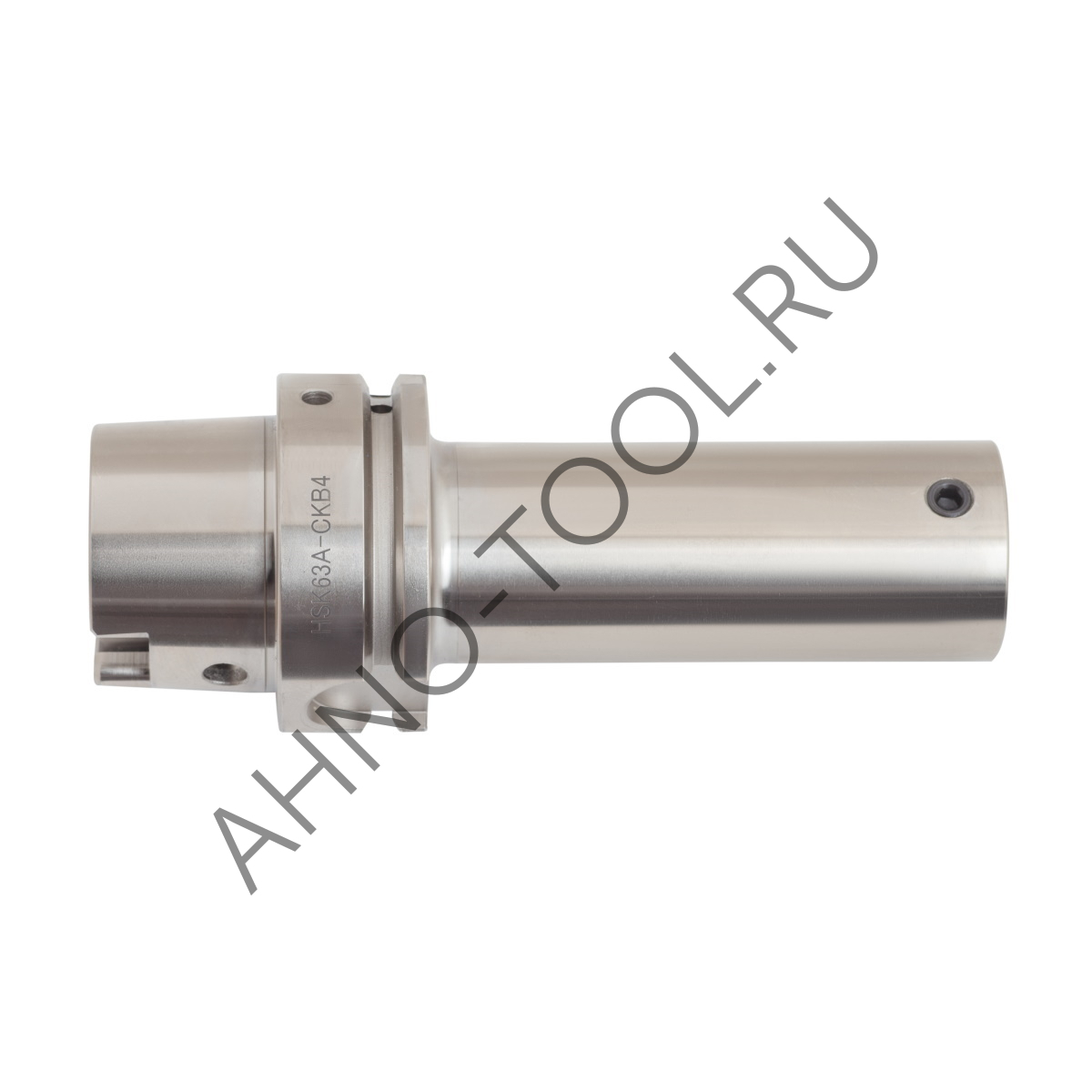

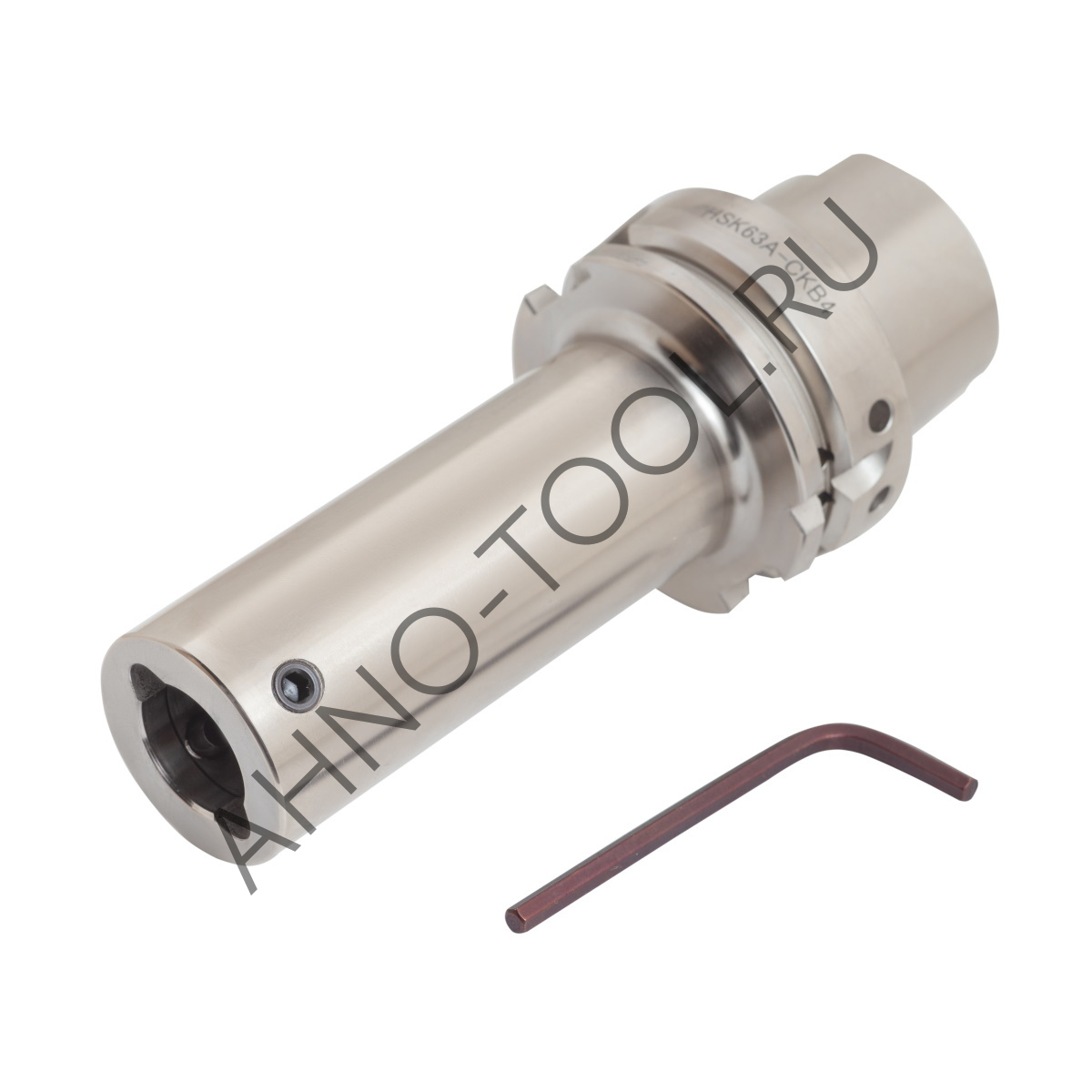

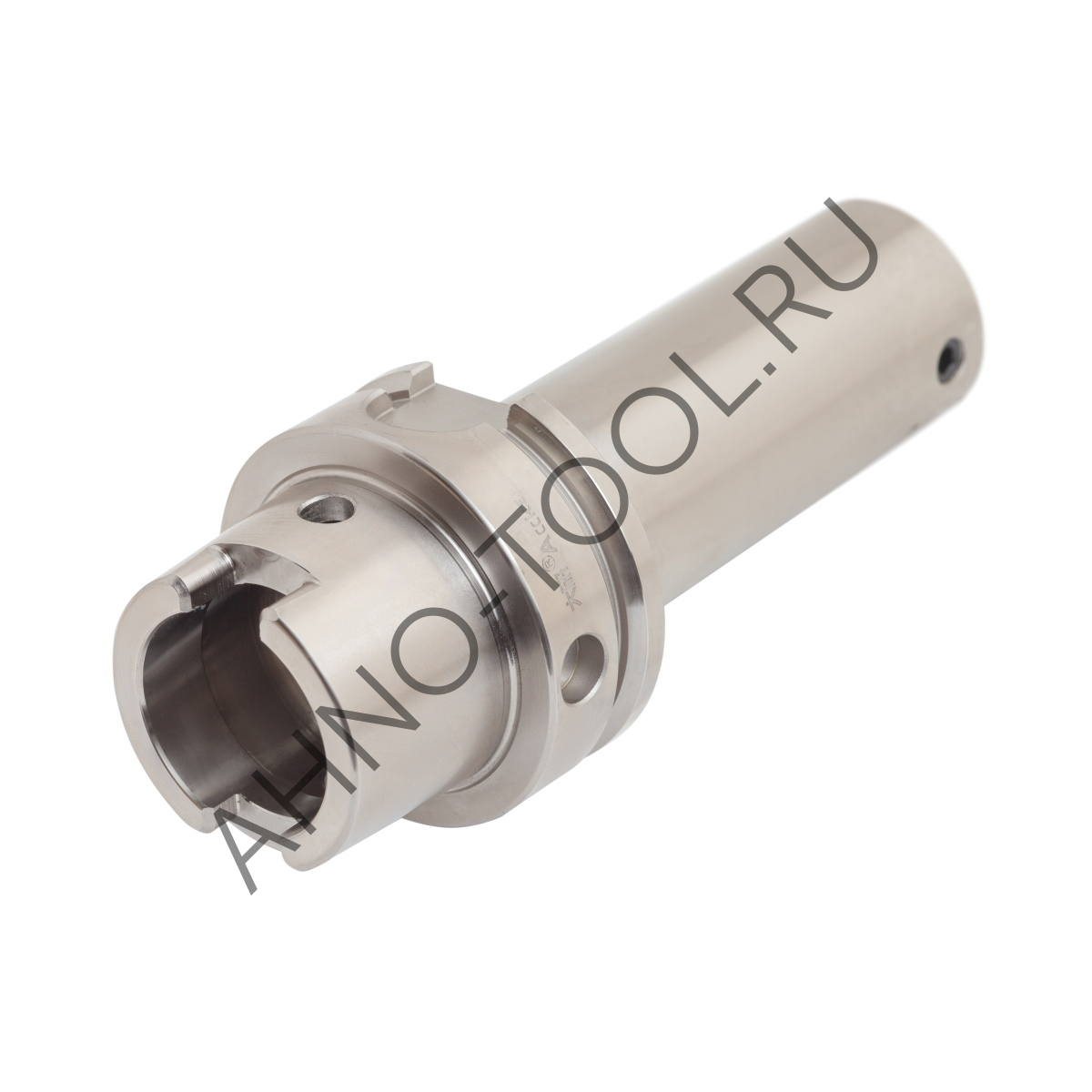

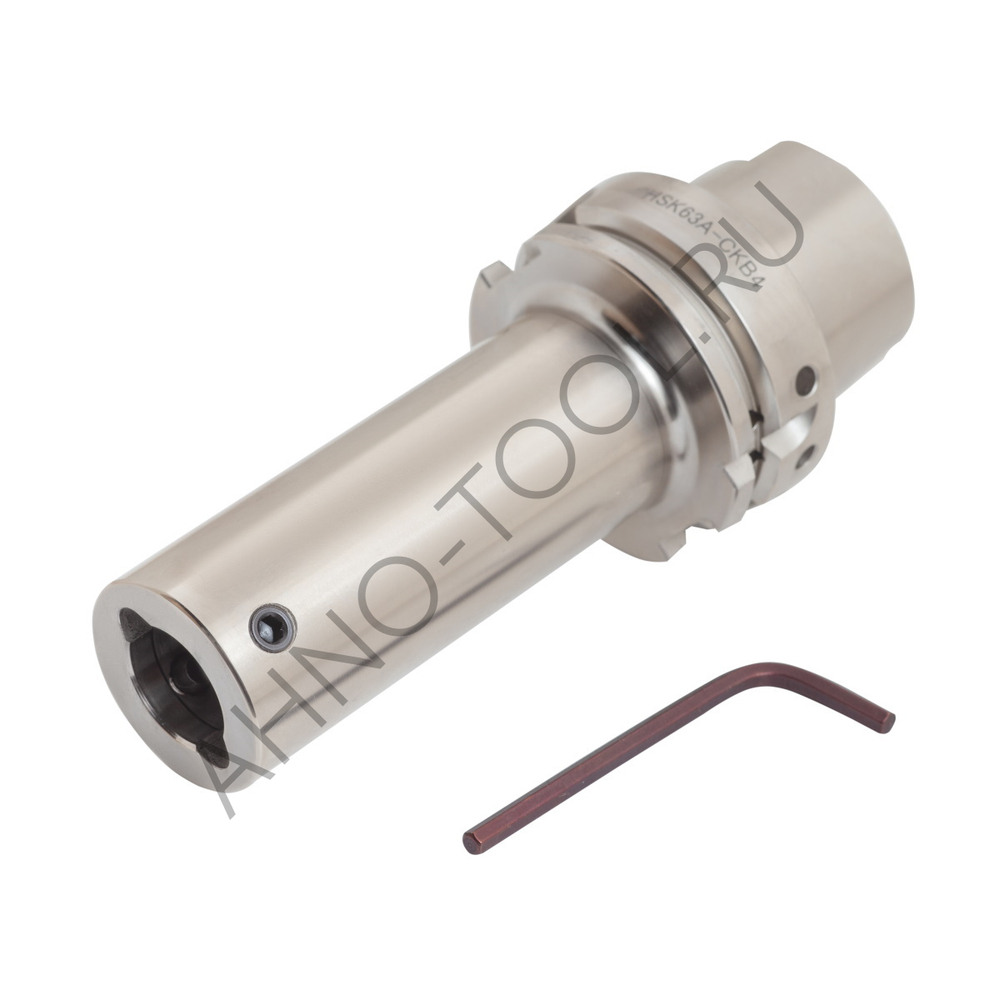

Оправка для расточных головок HSK63A-CKB4-95
HSK63A-CKB4
Оснастка для крепления расточных оправок. Её особенность — специальная конструкция конуса, которая обеспечивает максимальную точность базирования инструмента относительно шпинделя станка.
HSK...A — это хвостовик конуса, разработанный американской компанией Kennametall для использования на современных станках с ЧПУ при высоких скоростях. Он позволяет растачивать отверстия с минимальной нагрузкой на шпиндель станка. Конструкция этого конуса устроена таким образом, что силы, возникающие при включении оборотов станка, ещё больше зажимают конус в шпинделе, увеличивая прочность крепления. Поэтому данный вид конуса используется для закрепления вращающегося инструмента.
63 — Размер конуса соответствует стандарту производителя. Увеличение размера конуса, хоть и повышает стоимость и габариты всей оправки, что требует больше места для хранения оснастки, зато делает закрепление инструмента более надёжным. Однако следует отметить, что этот конус хуже справляется с осевыми нагрузками по сравнению с конусами SK и BT.
CKB4 — Конус расточной головки предназначен для крепления расточной головки к оправке. Размер конуса зависит от размера расточной головки и определяется стандартами на изготовление расточных головок.
Оправка изготовлена из легированной стали, прошедшей термообработку (термоулучшение), что обеспечивает долговечность её работы. Максимальное биение оправки составляет 0,005 мм.
Оправку балансируют на скорости 15000 оборотов в минуту. Точность балансировки может быть G6.3 или G2.5 (более точная балансировка).
