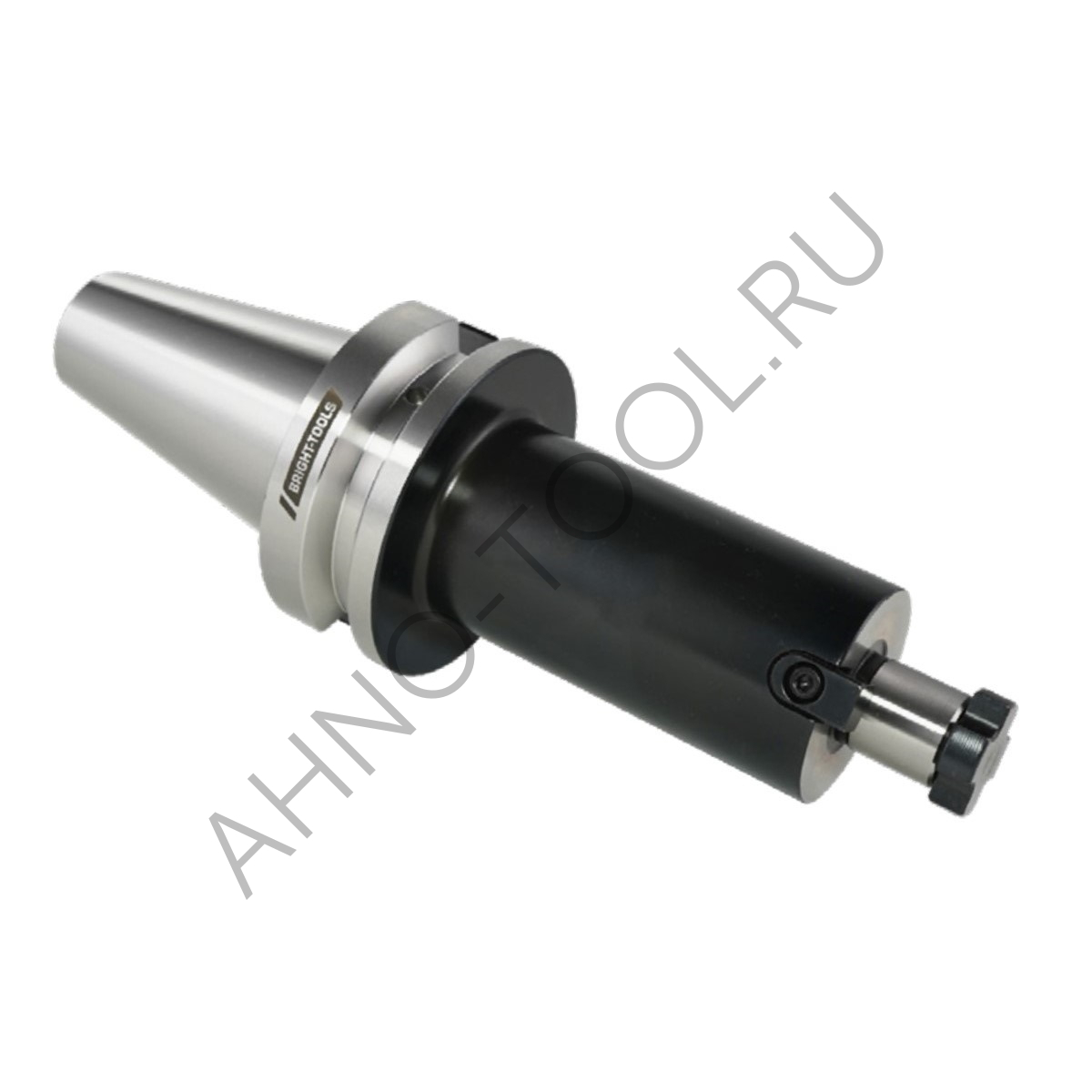

Оправка для торцевых фрез BT50-FMB40-60 BRIGHT-TOOLS
BT50 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
FMB40 − патроны используются на фрезерных станках с ЧПУ для установки торцевых фрез различных типов, включая черновые и высокоподачные, а также чистовые. Эти патроны обеспечивают высокую производительность благодаря своим большим габаритным размерам. Ими возможно работать на больших глубинах с высокими силами резания. Внутренний диаметр крепления инструмента равен 40 мм.
60 − вылет оправки со шпинделя станка составляет 60 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.

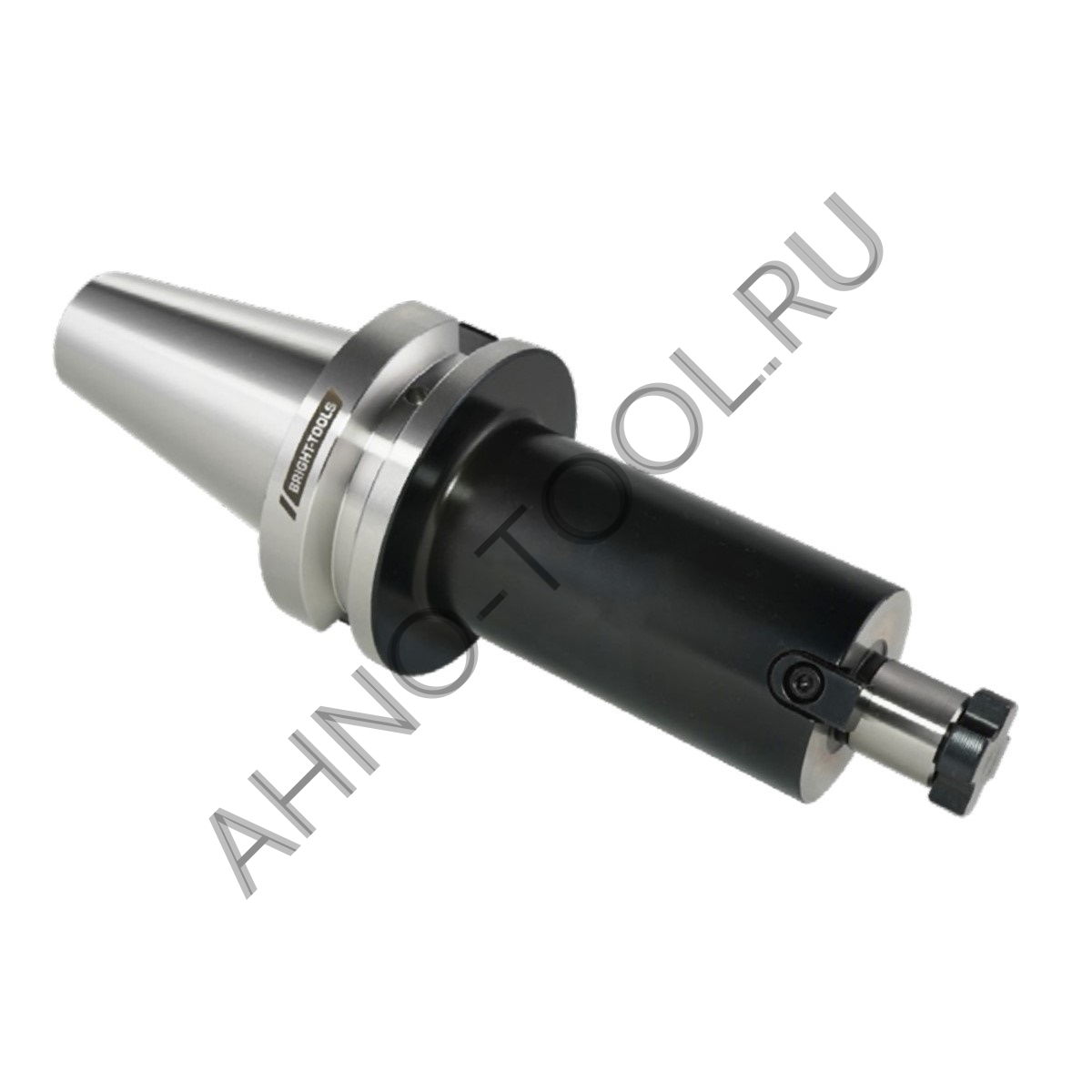

Оправка для торцевых фрез BT50-FMB40-60 BRIGHT-TOOLS
BT50 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
FMB40 − патроны используются на фрезерных станках с ЧПУ для установки торцевых фрез различных типов, включая черновые и высокоподачные, а также чистовые. Эти патроны обеспечивают высокую производительность благодаря своим большим габаритным размерам. Ими возможно работать на больших глубинах с высокими силами резания. Внутренний диаметр крепления инструмента равен 40 мм.
60 − вылет оправки со шпинделя станка составляет 60 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Особенности конуса типа BT:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
