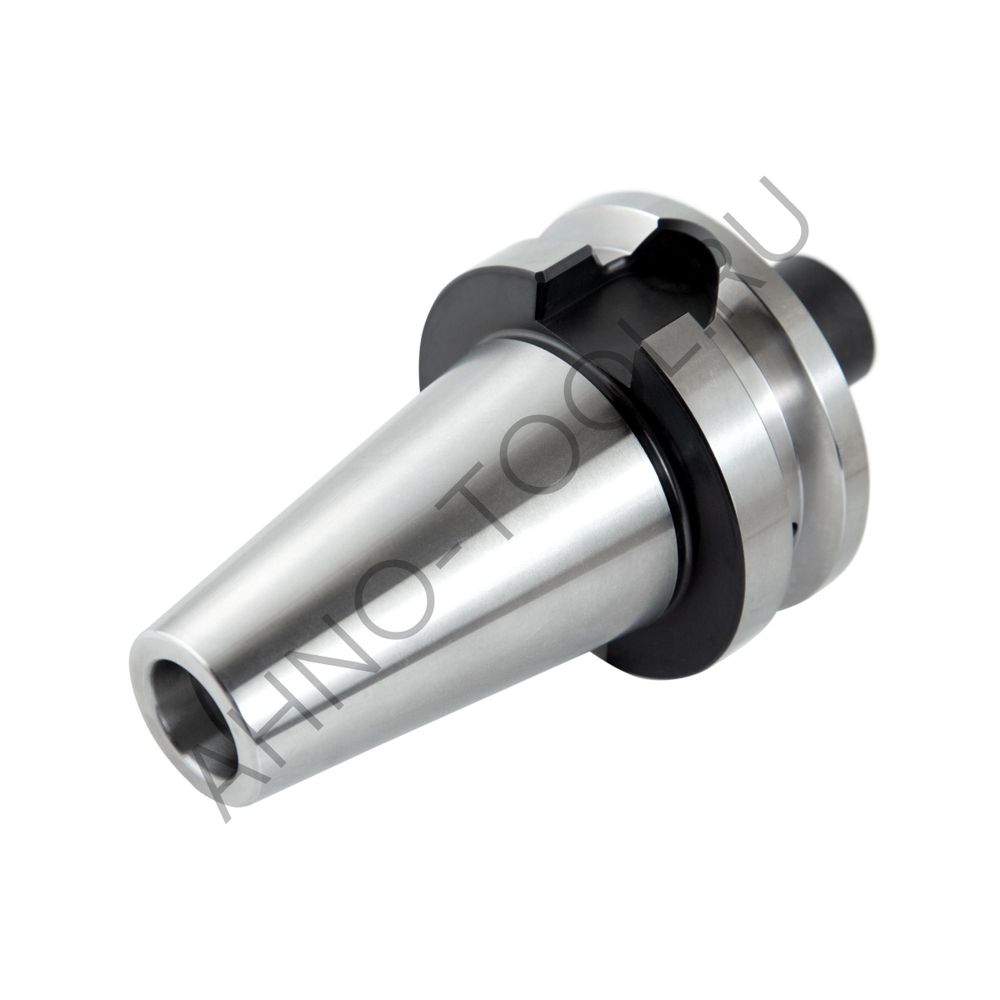

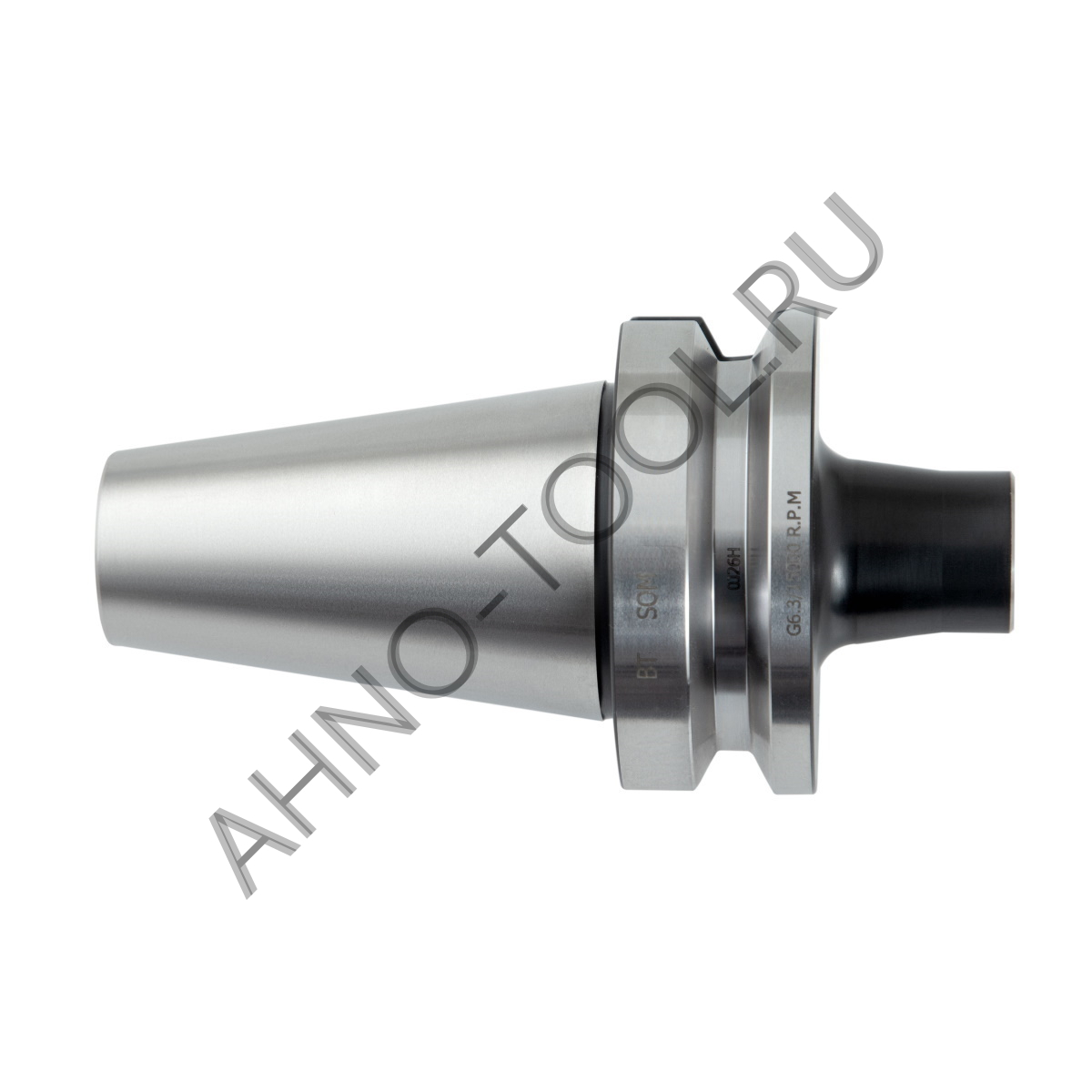

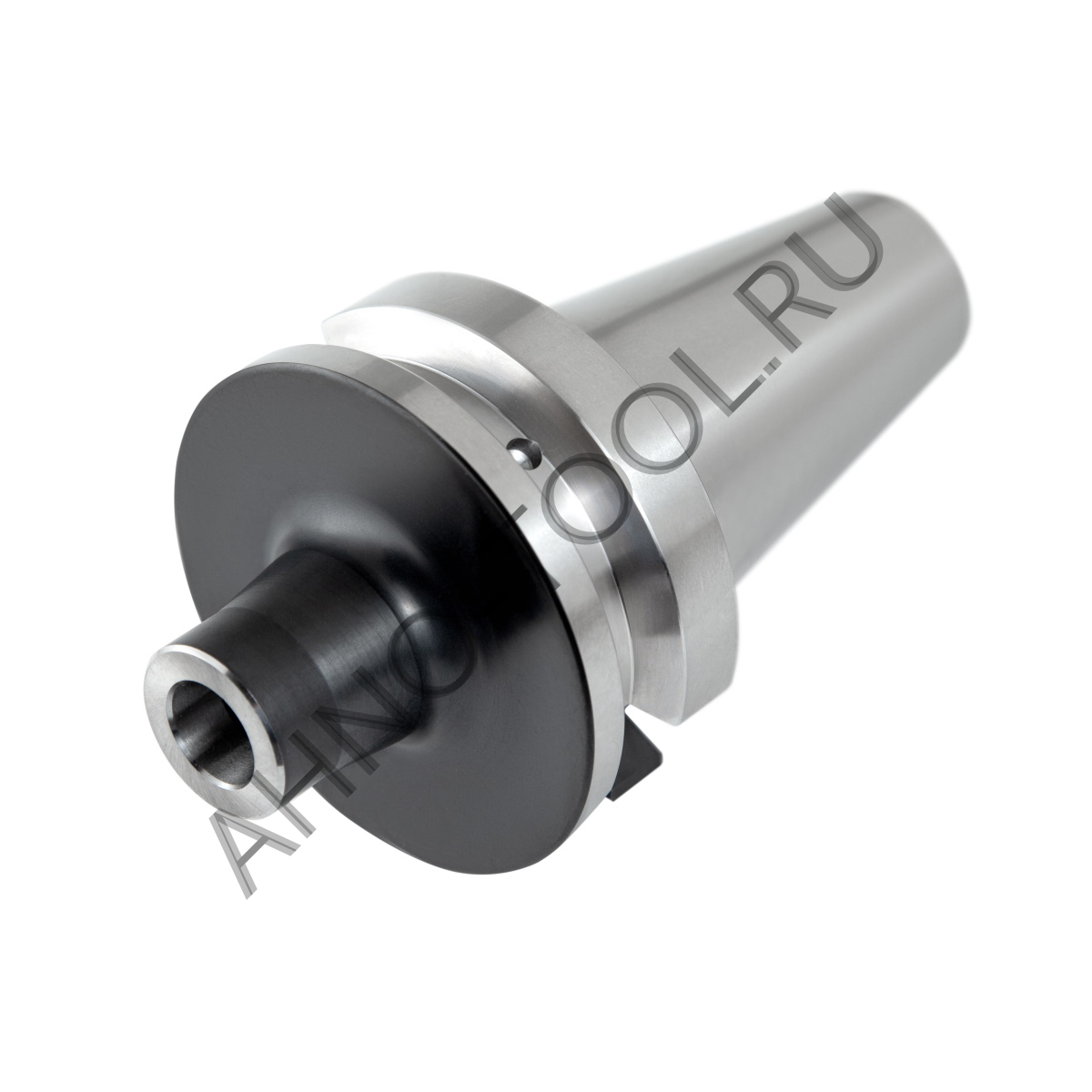

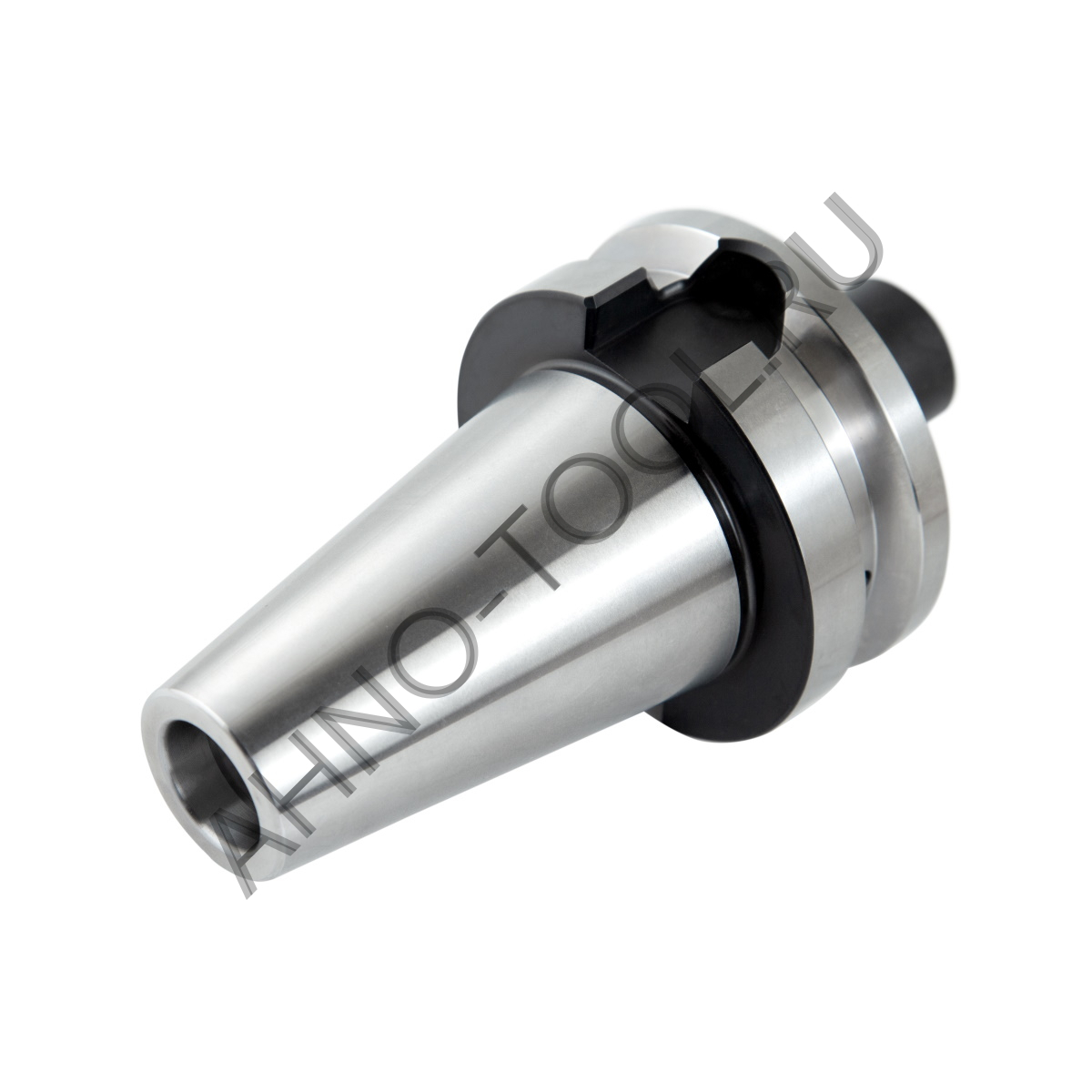

Оправка для ввинчиваемых фрез BT40-SOM10-127 L=100 BRIGHT-TOOLS
BT40 – размер конуса, вставляемого в шпиндель станка. Он предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Конус вставляется следующим образом:
Устройство автоматической подачи инструмента вставляет конус в шпиндель станка, после чего специальный механизм станка прочно притягивает оправу к конусу шпинделя станка, удерживая её с помощью штревеля. После команды управляющей программы на смену инструмента механическая рука берет оправку за канавку во фланце. Далее механизм притягивания фланца отсоединяется, механическая рука вытаскивает оправку с конуса шпинделя станка и помещает оправку в магазин станка.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
SOM10 - оправка для накручивающиеся фрез. Позволяет использовать накручивающиеся фрезы различных диаметров. Это существенно экономит время на смене инструмента. В отличии от монолитных фрез, фрезы со сменной головкой не меняют значительно свою привязку при смене инструмента, поскольку при этом все базы остаются неподвижны, а накручивающейся элементы имеют одинаковые размеры. Диаметр резьбы накручивающейся фрезы, которая крепится в данную оправку равен 10 мм. Резьбовое соединение надёжно притягивает фрезу к оправке, а посадочный диаметр d1 обеспечивает точность позиционирования фрезы в оправке и предохраняет резьбовое соединение от осевых нагрузок.
127 − вылет оправки со шпинделя станка составляет 127 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Оправка для ввинчиваемых фрез BT40-SOM10-127 L=100 BRIGHT-TOOLS
BT40 – размер конуса, вставляемого в шпиндель станка. Он предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Конус вставляется следующим образом:
Устройство автоматической подачи инструмента вставляет конус в шпиндель станка, после чего специальный механизм станка прочно притягивает оправу к конусу шпинделя станка, удерживая её с помощью штревеля. После команды управляющей программы на смену инструмента механическая рука берет оправку за канавку во фланце. Далее механизм притягивания фланца отсоединяется, механическая рука вытаскивает оправку с конуса шпинделя станка и помещает оправку в магазин станка.
SOM10 - оправка для накручивающиеся фрез. Позволяет использовать накручивающиеся фрезы различных диаметров. Это существенно экономит время на смене инструмента. В отличии от монолитных фрез, фрезы со сменной головкой не меняют значительно свою привязку при смене инструмента, поскольку при этом все базы остаются неподвижны, а накручивающейся элементы имеют одинаковые размеры. Диаметр резьбы накручивающейся фрезы, которая крепится в данную оправку равен 10 мм. Резьбовое соединение надёжно притягивает фрезу к оправке, а посадочный диаметр d1 обеспечивает точность позиционирования фрезы в оправке и предохраняет резьбовое соединение от осевых нагрузок.
127 − вылет оправки со шпинделя станка составляет 127 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Особенности конуса типа BT:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
