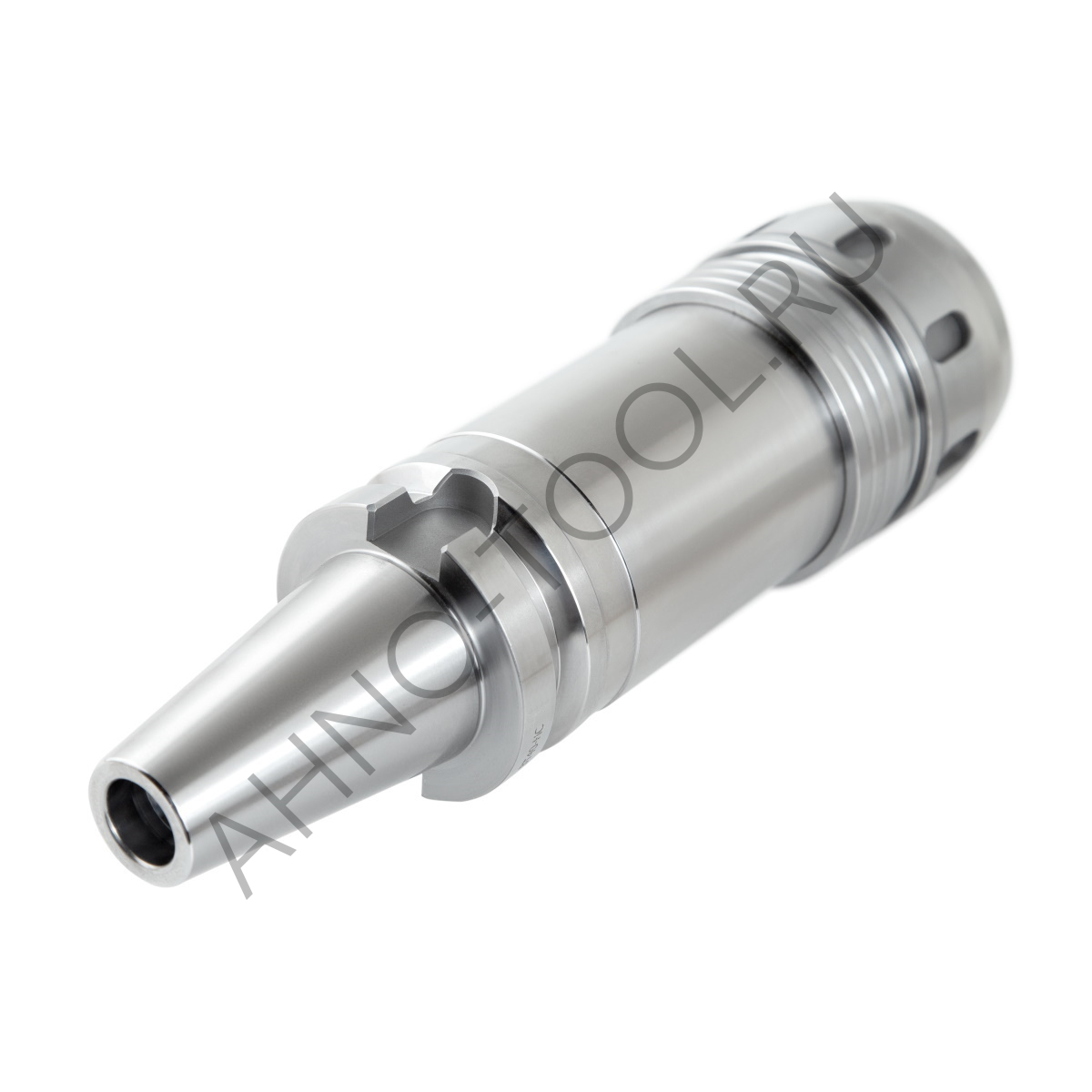

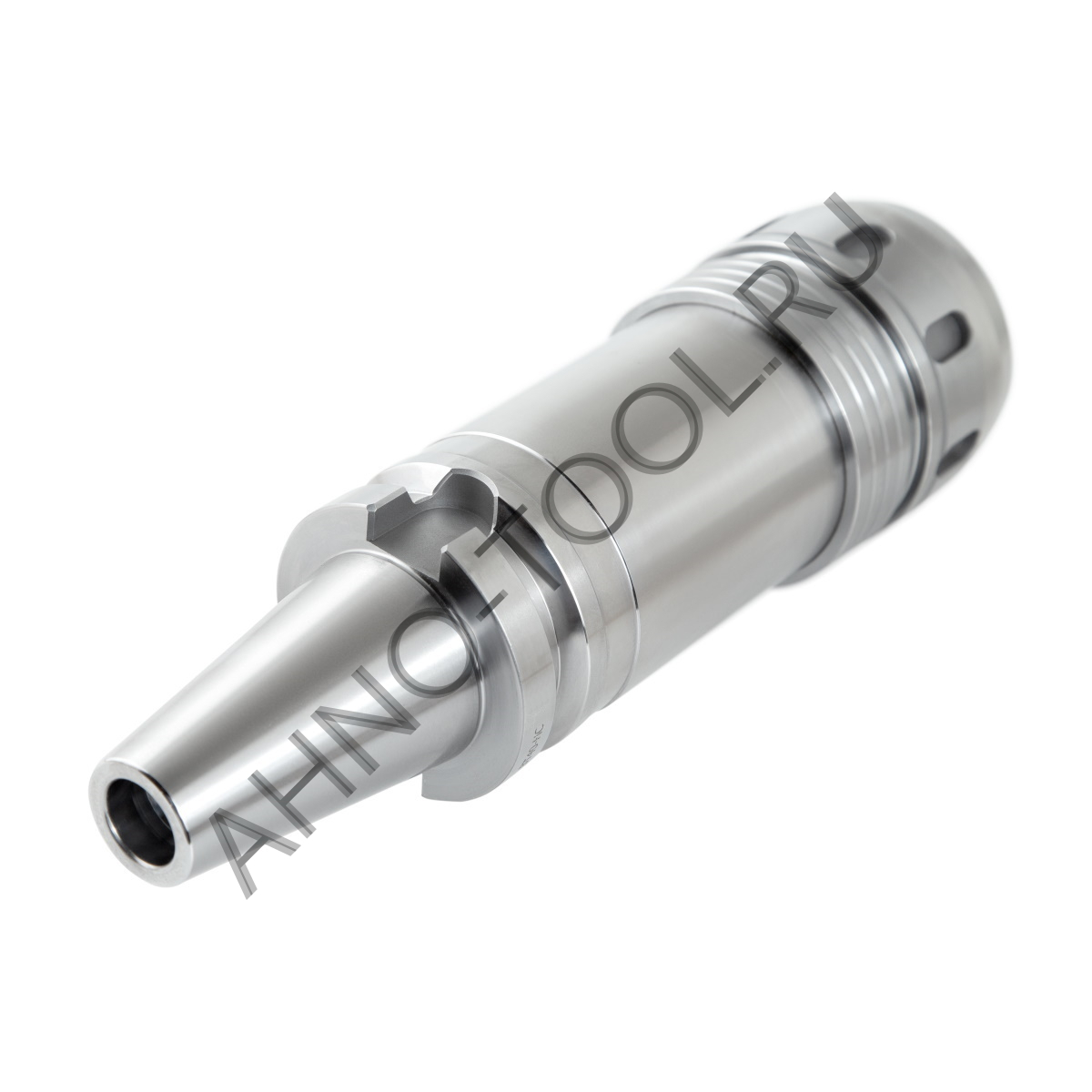

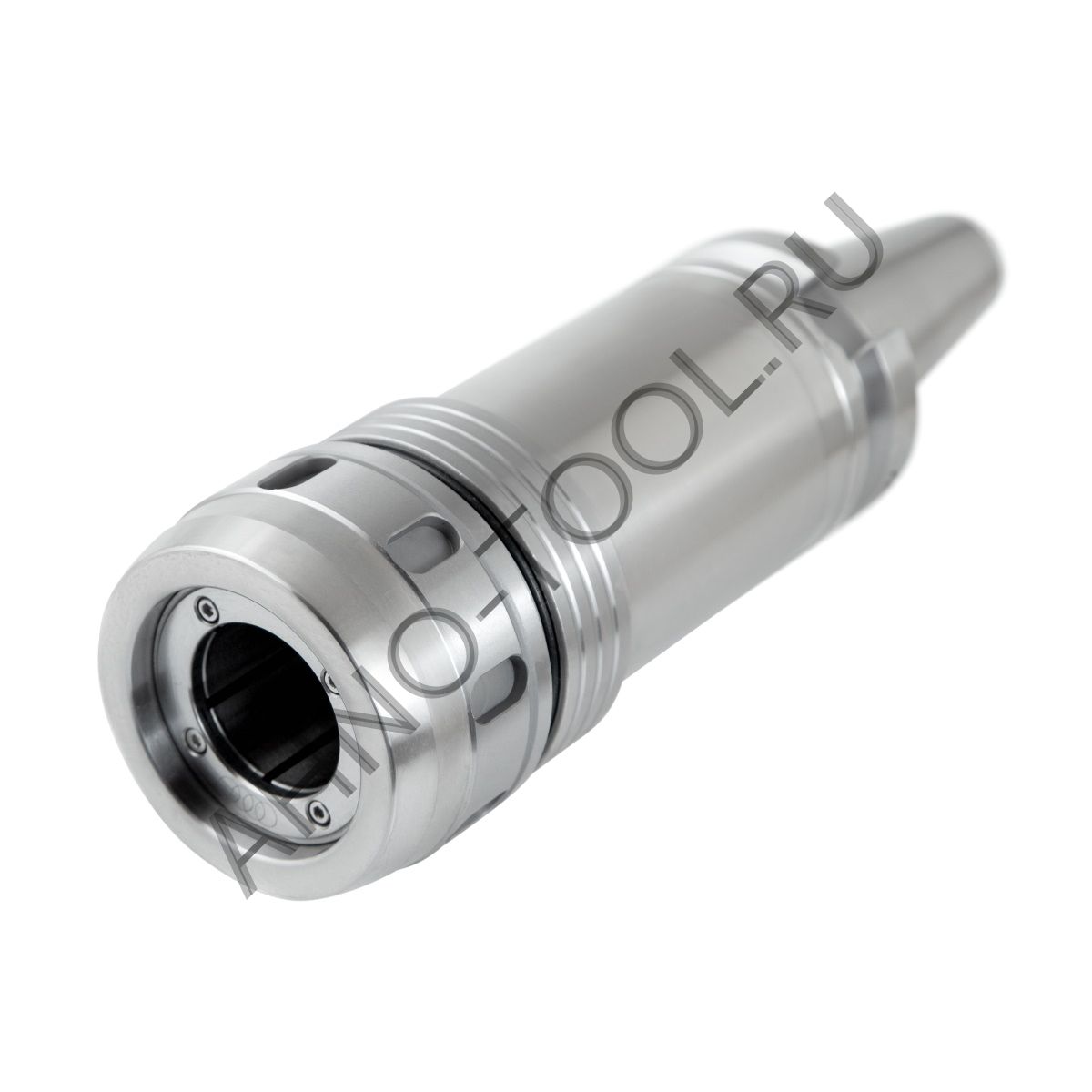

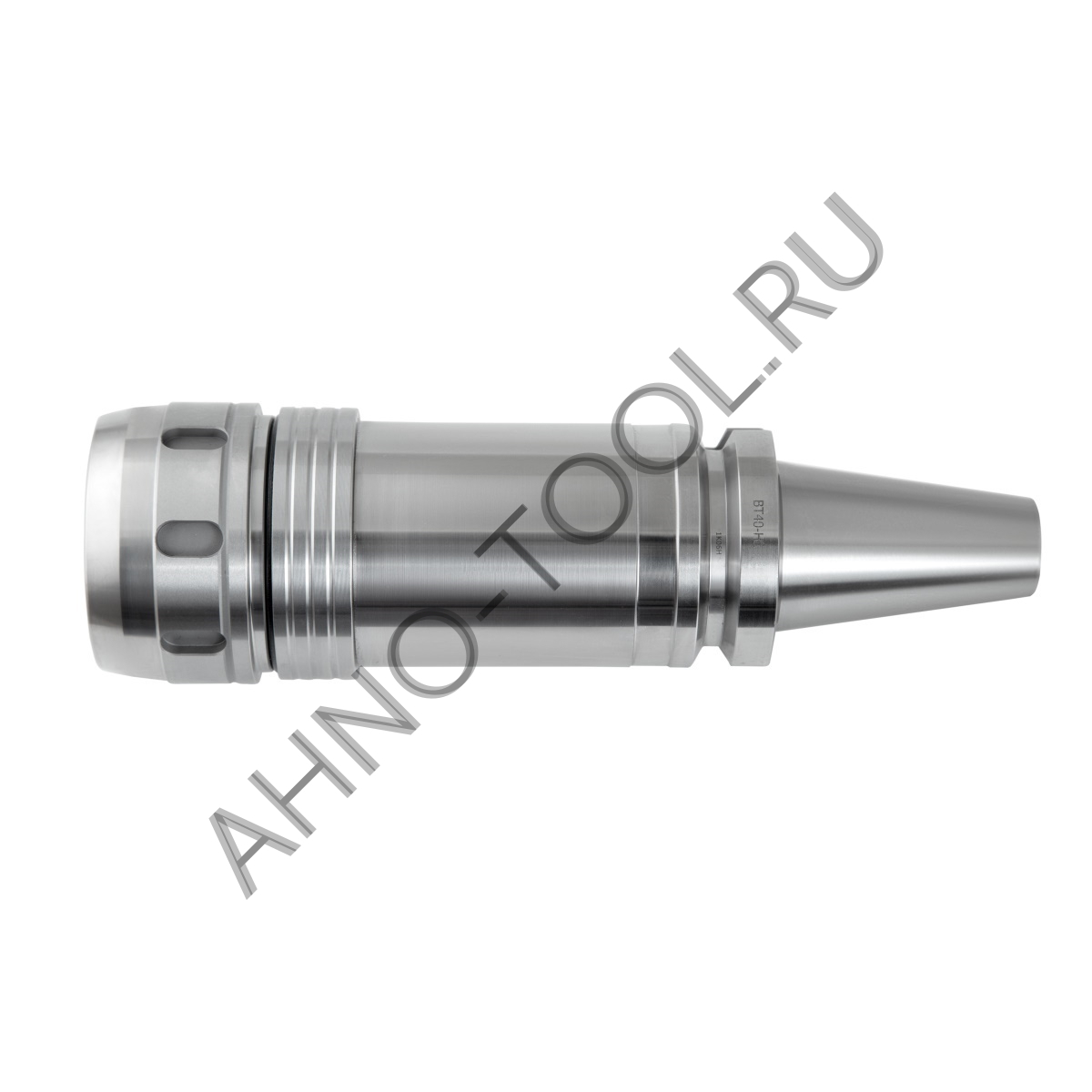

Патрон фрезерный силовой BT40-HC32-165 BRIGHT-TOOLS
BT40 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
|
Особенности конуса типа BT: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
|
HC32 - силовой фрезерный патрон предназначен для крепления твердосплавных свёрл и фрез. Этот патрон отличается от стандартного цангового патрона силой зажима и надёжностью крепления инструмента, поскольку цанга фрезерных патронов намного жёстче и гораздо более плотно прилегает к поверхности хвостовика инструмента. Размер хвостовика, вставляемого инструмента от 3 до 25, а так же 32 мм.
165 - вылет оправки со шпинделя станка составляет 165 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Корпус оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Патрон фрезерный силовой BT40-HC32-165 BRIGHT-TOOLS
BT40 – предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус выполнен по Японскому стандарту и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус ВТ держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Особенности конуса типа BT:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
HC32 - силовой фрезерный патрон предназначен для крепления твердосплавных свёрл и фрез. Этот патрон отличается от стандартного цангового патрона силой зажима и надёжностью крепления инструмента, поскольку цанга фрезерных патронов намного жёстче и гораздо более плотно прилегает к поверхности хвостовика инструмента. Размер хвостовика, вставляемого инструмента от 3 до 25, а так же 32 мм.
165 - вылет оправки со шпинделя станка составляет 165 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Корпус оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
