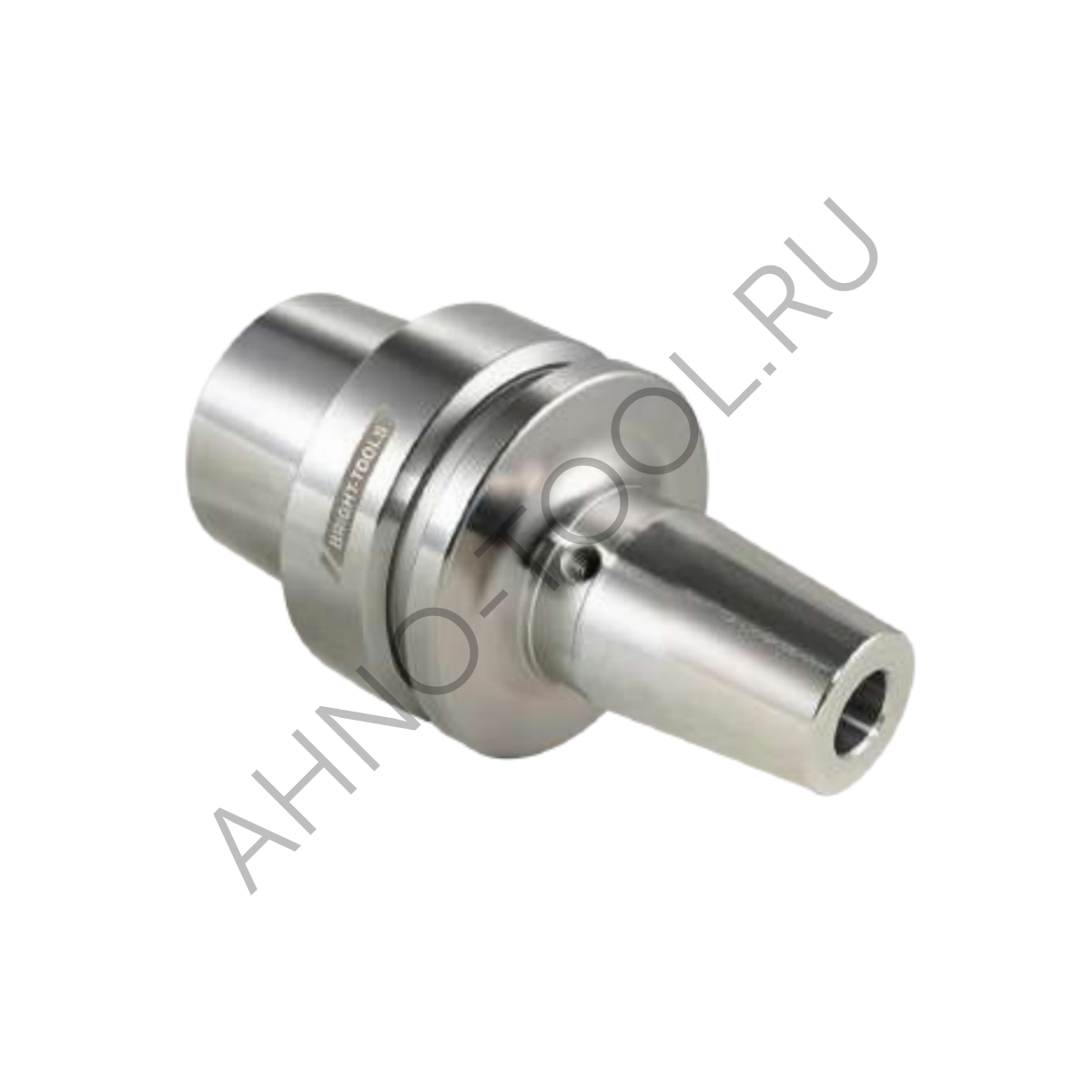

Патрон с термозажимом 4,5° HSK63F-SF3/4"-3.94" BRIGHT-TOOLS
HSK63F – конус предназначен для обработки цветных металлов и углеродистых сталей, где необходима большая скорость обработки с относительно низкими скоростями резания. Автоматическая смена оснастки позволяет применять данные виды конусов на станках с ЧПУ и обрабатывающих центрах. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
|
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но благодаря превосходной точности она обеспечивает одну из самых высоких степеней точности. Плюсы конуса типа HSK: - Хорошо работает на больших оборотах; - Большая точность базирования инструмента; - Небольшая масса оснастки; - Хорошая повторяемость; - Обеспечивает автоматическую смену инструмента. |
 |
SF3/4 − оправка для крепления осевого монолитного инструмента с большой точностью и надёжностью. Диаметр хвостовика вставляемого инструмента составляет 3/4 дюйма.
Осевой инструмент крепится следующим образом:
Оправка вставляется в термостанцию и разогревается до высоких температур в результате чего расширяется. Далее, выключается нагрев и в разогретую оправку вставляется осевой инструмент. По мере остывания оправки, все её размеры приходят в исходное состояние и инструмент надёжно фиксируется в результате натяга. По окончании работы оправка снова устанавливается в термостанцию, и после разогрева оправки инструмент свободно извлекается. Когда оправка остынет, ее можно сдать на хранение до дальнейшего использования.
Данный вариант крепления осевого инструмента считается наиболее надежным и точным.
3.94 − вылет оправки со шпинделя станка составляет 3.94". Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Угол 4,5° позволяет снизить вибрации и поводки оправки в процессе работы, что дает возможность увеличить режимы обработки и улучшить шероховатость обрабатываемой поверхности. Данный параметр немного увеличивает время смены инструмента, т.к. оправка дольше нагревается и остывает, но это не является критичным.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
ВНИМАНИЕ! Размеры данных оправок указаны в дюймах, т.к. выполнены под соответствующее оборудование.
Патрон с термозажимом 4,5° HSK63F-SF3/4"-3.94" BRIGHT-TOOLS
HSK63F – конус предназначен для обработки цветных металлов и углеродистых сталей, где необходима большая скорость обработки с относительно низкими скоростями резания. Автоматическая смена оснастки позволяет применять данные виды конусов на станках с ЧПУ и обрабатывающих центрах. Данный конус имеет два приводных паза для увеличения площади контакта и ориентации оправки только в одном направлении.
Из-за сложности изготовления, оснастка с данным конусом стоит дороже, но благодаря превосходной точности она обеспечивает одну из самых высоких степеней точности.
Плюсы конуса типа HSK:
- Хорошо работает на больших оборотах;
- Большая точность базирования инструмента;
- Небольшая масса оснастки;
- Хорошая повторяемость;
- Обеспечивает автоматическую смену инструмента.
SF3/4 − оправка для крепления осевого монолитного инструмента с большой точностью и надёжностью. Диаметр хвостовика вставляемого инструмента составляет 3/4 дюйма.
Осевой инструмент крепится следующим образом:
Оправка вставляется в термостанцию и разогревается до высоких температур в результате чего расширяется. Далее, выключается нагрев и в разогретую оправку вставляется осевой инструмент. По мере остывания оправки, все её размеры приходят в исходное состояние и инструмент надёжно фиксируется в результате натяга. По окончании работы оправка снова устанавливается в термостанцию, и после разогрева оправки инструмент свободно извлекается. Когда оправка остынет, ее можно сдать на хранение до дальнейшего использования.
Данный вариант крепления осевого инструмента считается наиболее надежным и точным.
3.94 − вылет оправки со шпинделя станка составляет 3.94". Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Угол 4,5° позволяет снизить вибрации и поводки оправки в процессе работы, что дает возможность увеличить режимы обработки и улучшить шероховатость обрабатываемой поверхности. Данный параметр немного увеличивает время смены инструмента, т.к. оправка дольше нагревается и остывает, но это не является критичным.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
ВНИМАНИЕ! Размеры данных оправок указаны в дюймах, т.к. выполнены под соответствующее оборудование.
