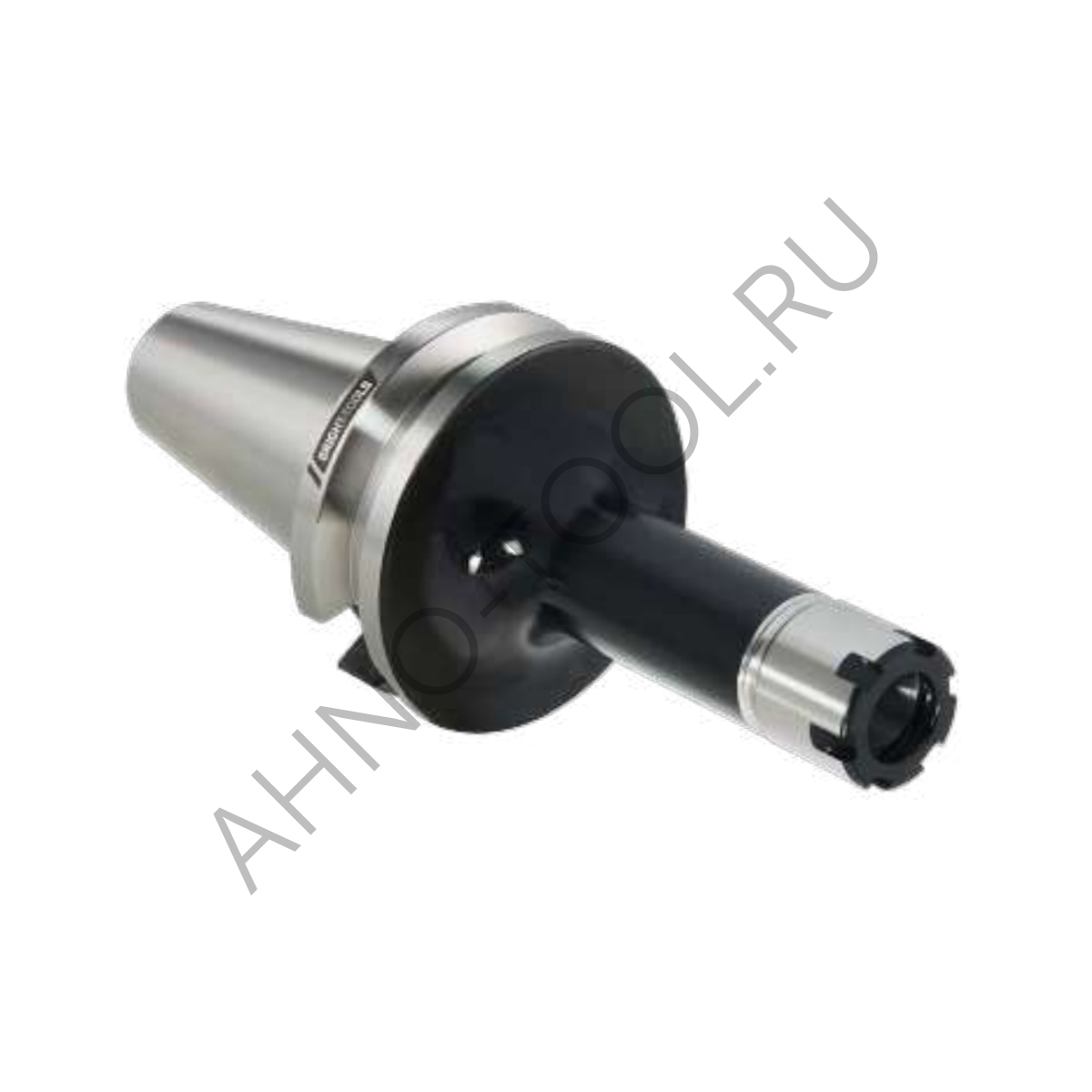

Патрон цанговый ISO20-ER20M-35 BRIGHT-TOOLS
ISO20 – данный конус предназначенный для крепления на станках ЧПУ, и имеют специальный поясок для захвата механической рукой. Bмеет такую же конусность как и BT (7:24), но отличается геометрией присоединительного штревеля и опорного фланца под сменную руку.
|
Особенности конуса типа ISO: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
ER20M − цанговый патрон с уменьшенным диаметром вылета предназначен для крепления осевого инструмента в станках. Подходит для выполнения фрезеровки либо сверловки мелких деталей, где нет больших усилий и вибраций. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 1 до 13 мм. Максимальное биение инструмента, установленного в этом патроне, составляет 0,003 мм и не включает биение цанги. В 95% случаев точности позиционирования инструмента достаточно для получения высококачественных деталей. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.
35 − вылет оправки со шпинделя станка составляет 35 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
