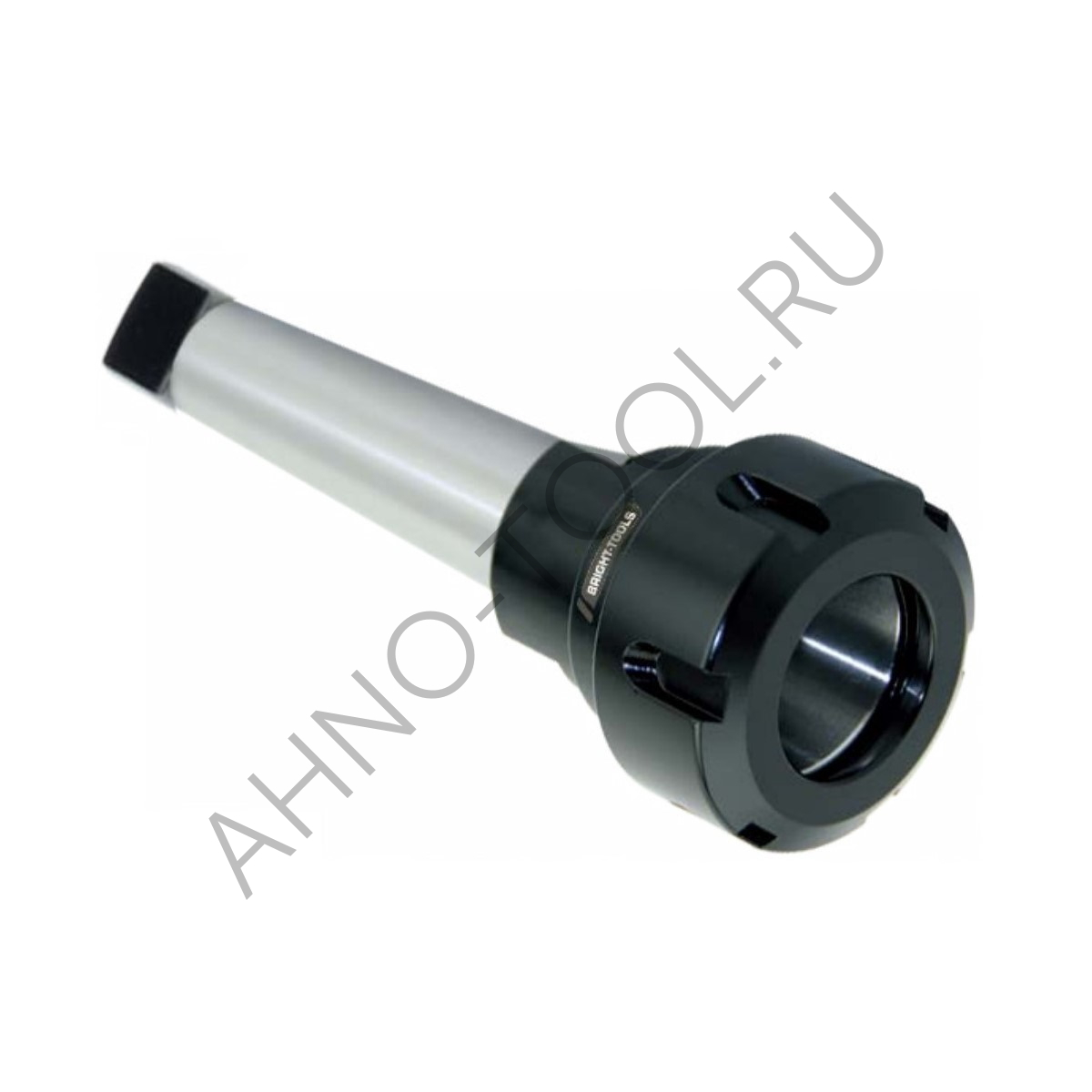

Патрон цанговый MTA5-ER40-80 BRIGHT-TOOLS
MTA5 - конус Морзе 5 для неподвижного инструмента. Это самый первый инструментальный конус, предназначенный для ручного съема инструмента, используется по сей день на токарных станках, реже на старых сверлильных станках. Его геометрия позволяет надёжно закреплять инструмент в задней бабке токарного патрона, либо в шпинделе станка за счет конусной части оправки. Съем инструмента осуществляется с помощью молотка и специального клина, что делает невозможным применение данного конуса в станках с ЧПУ.
|
Особенности конуса типа MTA: - обеспечивает надежное крепление инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
ER40 − цанговый патрон предназначен для крепления осевого инструмента в станках. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 3 до 26 мм. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.
80 − вылет оправки со шпинделя станка составляет 80 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.

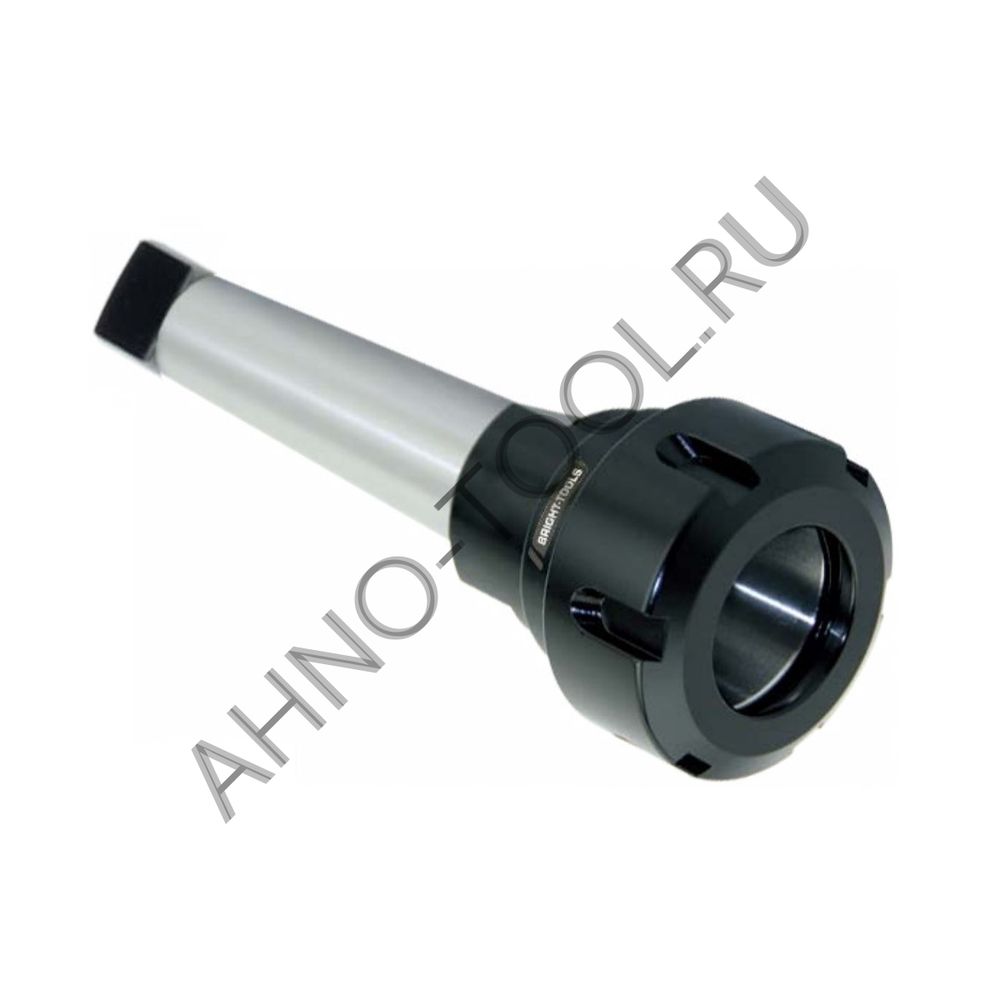

Патрон цанговый MTA5-ER40-80 BRIGHT-TOOLS
MTA5 - конус Морзе 5 для неподвижного инструмента. Это самый первый инструментальный конус, предназначенный для ручного съема инструмента, используется по сей день на токарных станках, реже на старых сверлильных станках. Его геометрия позволяет надёжно закреплять инструмент в задней бабке токарного патрона, либо в шпинделе станка за счет конусной части оправки. Съем инструмента осуществляется с помощью молотка и специального клина, что делает невозможным применение данного конуса в станках с ЧПУ.
Особенности конуса типа MTA:
- обеспечивает надежное крепление инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
ER40 − цанговый патрон предназначен для крепления осевого инструмента в станках. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 3 до 26 мм. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.
80 − вылет оправки со шпинделя станка составляет 80 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
