Акты испытаний инструмента ТМ AHNO

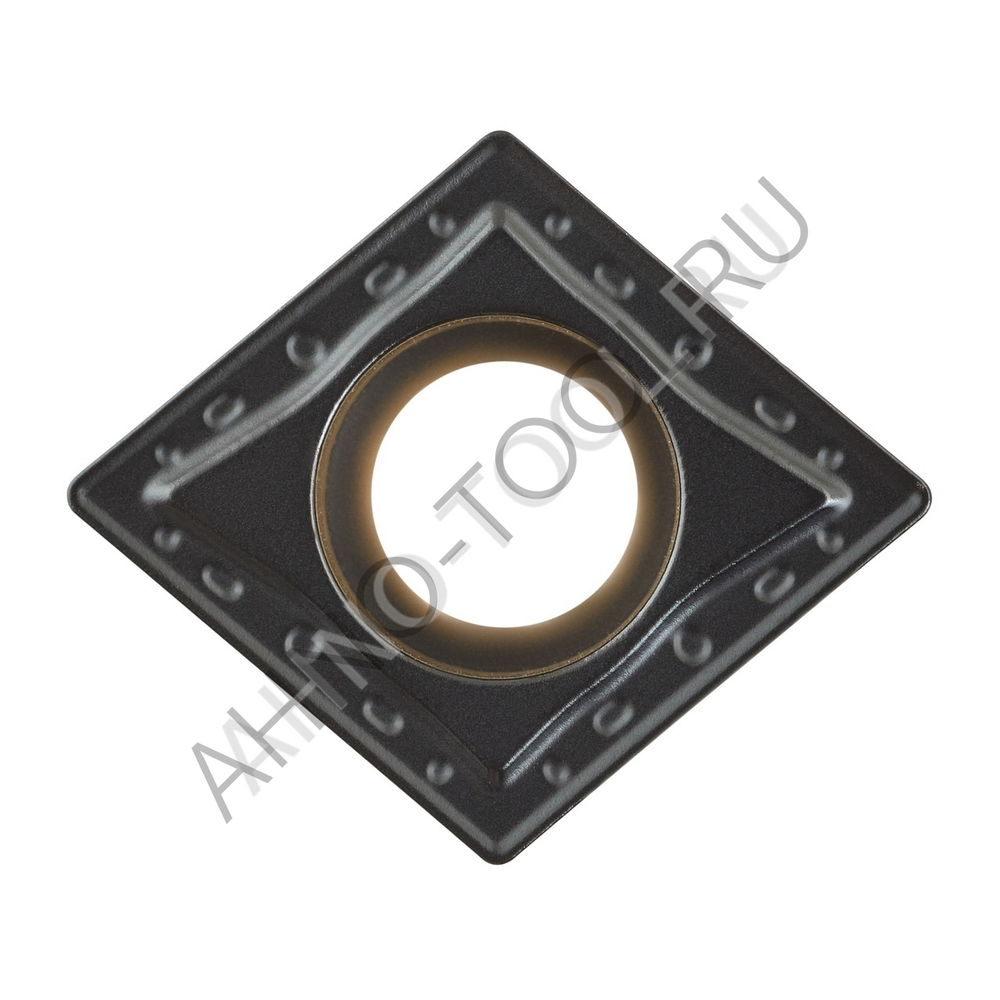

Пластина твердосплавная ISO CCMT09T304-PMA ACP20E AHNO предназначена для получистовой обработки стали.
| С - Ромбическая пластина предназначена для обработки деталей с прямыми уступами и без них. Заострённые углы ромба, равные 80°, обеспечивают прочную геометрию режущей части пластин за счёт небольшого угла боковой поверхности к плоскости резания. Эта геометрия хорошо подходит как для чистовой, так и для черновой обработки. Форма пластины позволяет прочно закрепить её в державке даже при чрезмерном износе пластины со стороны крепления. |  |
| C - Задний угол пластины составляет 7 градусов. Этот угол снижает силы резания и подходит для расточных работ, на резцы для расточных головок и для обработки цветных металлов. Он также используется для чистовой обработки, особенно материалов группы М и S, так как для обработки этих материалов требуется острая кромка инструмента. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| T - Односторонняя пластина, рекомендуется при черновом точении и точении с большими глубинами резания. Данный вид крепления пластины дает не только прочную режущую кромку, но и, за счет отсутствия стружколома, надежную опорную поверхность. Это добавляет стабильности механической обработке при резании с большими усилиями. Так же в данном виде крепления, в отличии от вида А, со стороны стружколома есть фаска для установки винта с потайной головкой. |  |
| 09 - Размер стороны пластины 9 мм. Эта пластина используется для черновой и получистовой обработки на небольших токарных станках или в тех случаях, когда желательно использовать задний угол. Например, при обработке бронзы. Максимальная глубина резания, которую позволяет обрабатывать пластина этого размера, составляет 3,5 мм. |  |
| Т3 - Эта пластина является утолщенной версией пластины размером 03. Ее толщина составляет 3,97 мм. Обычно пластины с такой толщиной используются для контурной обработки деталей. Благодаря этой толщине, подача при обработке детали по контуру на станках с числовым программным управлением может быть значительно увеличена. | |
| 04 - Радиус скругления вершины пластины составляет 0,4 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется для чистовой обработки. |  |
PMA - Получистовой стружколом для обработки материалов группы Р. Защитная фаска 0,2 мм обеспечивает прочность режущей кромки и предохраняет ее от выкрашивания. Большой угол поверхности стружколома позволяет качественно скручивает стружку, а дальнейшая криволинейная геометрия эффективно ломает ее. Стружколом позволяет обрабатывать стали группы Р глубиной от 1 до 3 мм с подачами от 0,8 до 2,5 мм/об.
 |
 |
ACP20E - Сплав предназначен для получистовой и чистовой обработки сталей группы Р. Он хорошо подходит для обработки легированных сталей этой группы, а также термоулучшенных сталей. В сочетании со стружколомом для черновой обработки, может использоваться и для черновой обработки, особенно для сталей подгруппы Р01-Р20.
Тщательное смешивание порошков перед спеканием твердосплавных пластин позволяет получить пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий защищает твердый сплав от преждевременного износа, особенно при обработке термоулучшенных сталей и легированных термоулучшенных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одинакового размера. Это значительно повышает износостойкость и прочность пластин.
 |
CVD - покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами.
В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается, на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
