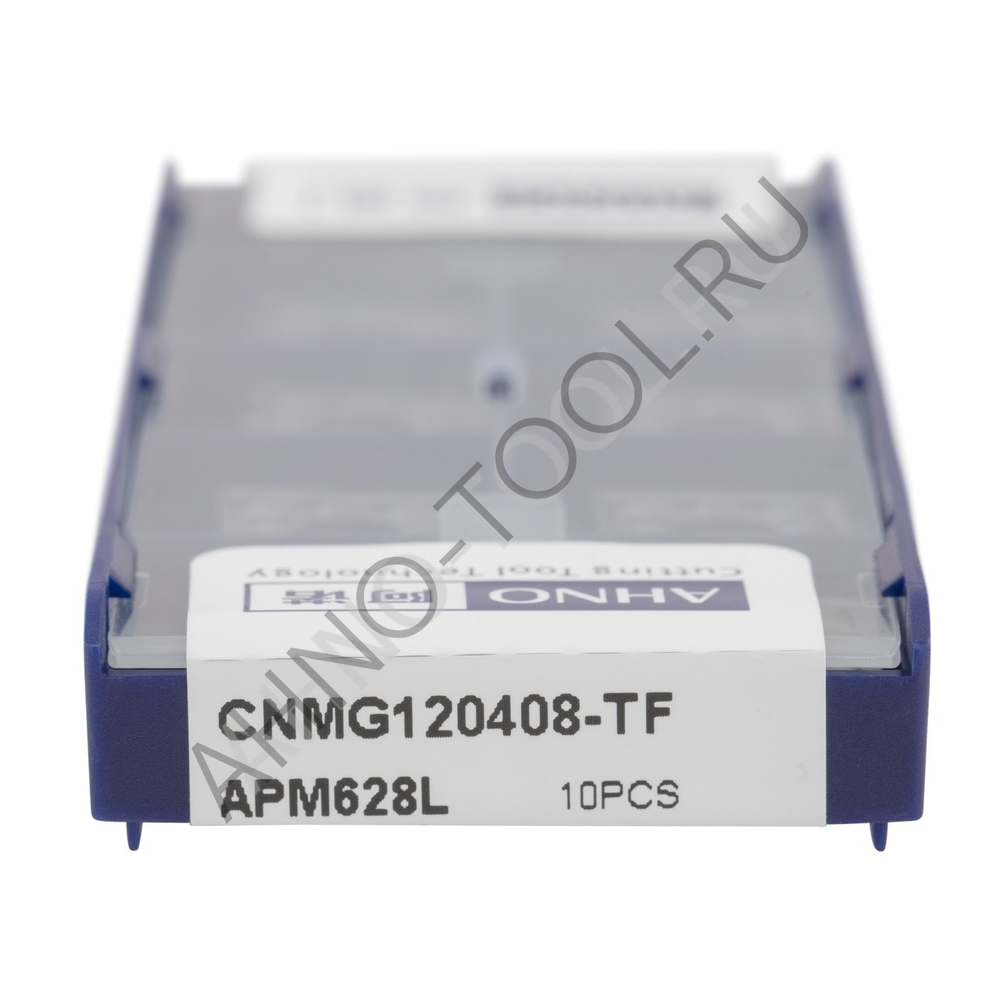

Пластина твердосплавная ISO CNMG120408-TF APM628L AHNO по жаропроч. и нерж.стали, получистовая

(0)
Купить в 1 клик

Описание
Характеристики
Отзывы
Наименование/Код
Описание

Акты испытаний инструмента ТМ AHNO

Пластина твердосплавная ISO CNMG120408-TF APM628L AHNO предназначена для получистовой обработки жаропрочной и нержавеющей стали.

С - Ромбическая пластина предназначена для обработки деталей с прямыми уступами и без них. Заострённые углы ромба, равные 80°, обеспечивают прочную геометрию режущей части пластин за счёт небольшого угла боковой поверхности к плоскости резания. Эта геометрия хорошо подходит как для чистовой, так и для черновой обработки. Форма пластины позволяет прочно закрепить её в державке даже при чрезмерном износе пластины со стороны крепления.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:

S = ±0.15 mm

m = ±0.08 mm

d = ±0.05 mm

G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.
12 - Размер стороны пластины. Данный размер позволяет обрабатывать заготовку с глубиной резания до 5 мм. Как правило, такая глубина обработки является достаточной, поэтому этот размер пластины является одним из наиболее популярных для пластин геометрии С.
04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование.
08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки.







Акты испытаний инструмента ТМ AHNO

Пластина твердосплавная ISO CNMG120408-TF APM628L AHNO предназначена для получистовой обработки жаропрочной и нержавеющей стали.

С - Ромбическая пластина предназначена для обработки деталей с прямыми уступами и без них. Заострённые углы ромба, равные 80°, обеспечивают прочную геометрию режущей части пластин за счёт небольшого угла боковой поверхности к плоскости резания. Эта геометрия хорошо подходит как для чистовой, так и для черновой обработки. Форма пластины позволяет прочно закрепить её в державке даже при чрезмерном износе пластины со стороны крепления.

N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.

М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:

S = ±0.15 mm

m = ±0.08 mm

d = ±0.05 mm

G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.

12 - Размер стороны пластины. Данный размер позволяет обрабатывать заготовку с глубиной резания до 5 мм. Как правило, такая глубина обработки является достаточной, поэтому этот размер пластины является одним из наиболее популярных для пластин геометрии С.

04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование.

08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки.



Характеристики
Производитель
AHNO
Обрабатываемый материал
S (Жаропрочные материалы), M (Нержавеющая сталь)
Эффективная длина режущей кромки (мм)
12,9
Сплав
APM628L
Вид пластины
C
Толщина пластины S (мм)
4,76
Размер пластины (мм)
12
Тип покрытия
PVD
Длина режущей кромки L (мм)
12,9
Тип пластины
CN
Диаметр вписанной окружности I.C (мм)
12,7
Задний угол (°)
0
Радиус RE (мм)
0,8
Вид обработки
Чистовая
Диаметр отверстия (d)
5,16
