Акты испытаний инструмента ТМ AHNO

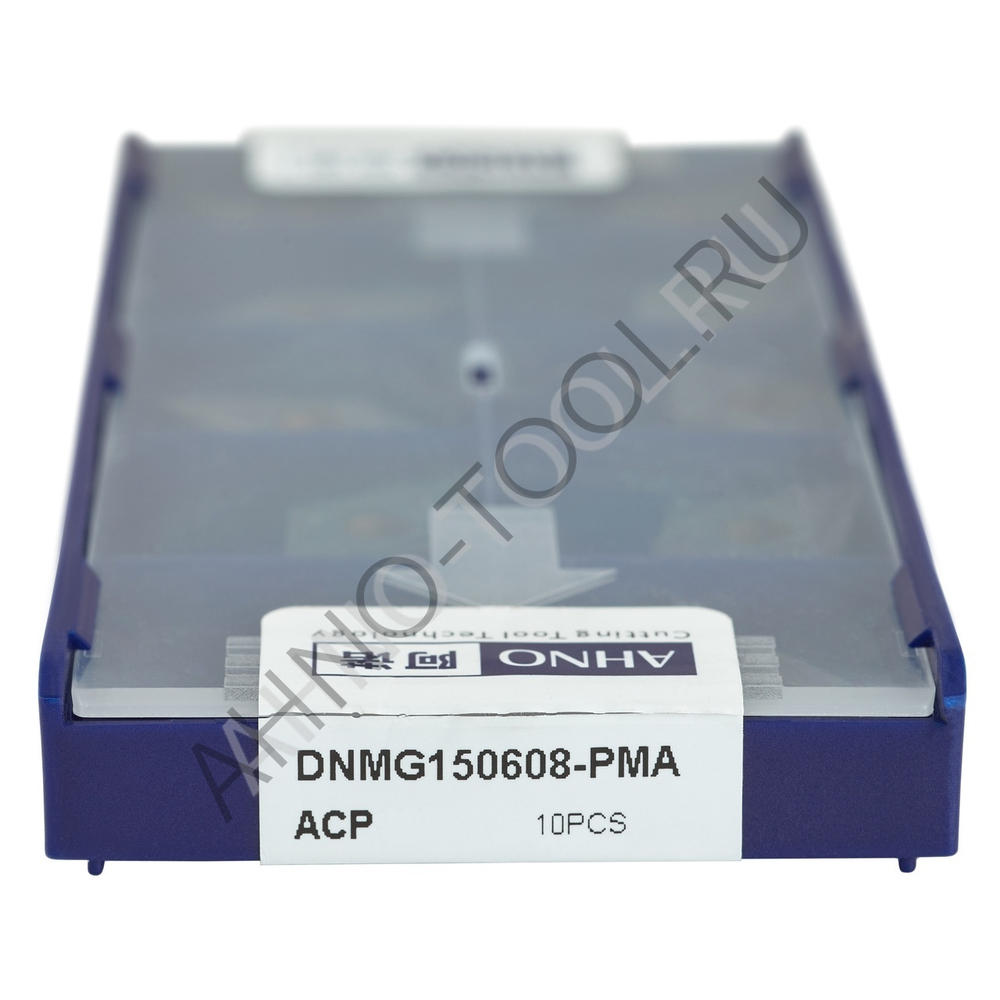

Пластина твердосплавная ISO DNMG150608-PMA ACP30E AHNO предназначена для черновой обработки стали.
| D - Ромбическая пластина с углом на вершине резания 55° предназначена для обработки деталей средней сложности конфигурации. Она подходит для точения конусов, сфер больших диаметров, расточки карманов и специальных широких канавок. Также возможно точение ровных поверхностей и уступов с небольшими глубинами резания и подачами. Однако, большой задний угол пластины уменьшает прочность режущей кромки, что ограничивает ее применение в условиях черновой обработки. |  |
| N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента. |  |
| 15 - Размер стороны пластины составляет 15 мм. Пластина предназначена для точения деталей конфигурации средней сложности. Не рекомендуется снимать большой слой металла. При необходимости съема большого слоя металла необходимо выполнить предварительную ступенчатую обработку пластиной формой С или S. |  |
| 06 - Номинальный размер толщины пластины составляет 6,35 мм. Используется для обработки детали на черновых режимах с большими глубинами резания и подачами без поломки пластины. Благодаря стандартной толщине пластины, замена не требует снятия державки или переналадки оборудования. | |
| 08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки. |  |
PMA - Получистовой стружколом предназначен для обработки материалов группы Р. Защитная фаска 0,2 мм обеспечивает прочность режущей кромки и предохраняет ее от выкрашивания. Большой угол поверхности стружколома позволяет эффективно скручивать стружку, а дальнейшая криволинейная геометрия эффективно ломает стружку. Рекомендован для сталей группы Р на глубину от 1 до 5 мм с подачами от 0,1 до 0,4 мм/об.
 |
 |
ACP30E - Сплав, предназначенный для черновой обработки труднообрабатываемых сталей группы Р, используется для обработки заготовок после литья и поковки, так как хорошо работает по литьевой корке. Этот сплав также подходит для обработки деталей с биениями и внутренними дефектами в виде раковин и других подобных изъянов. Обработка термоулучшенных сталей с твердостью около 40-45 HRC также возможна с использованием ACP30E.
Тщательное смешивание порошков при спекании твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий предохраняет твердый сплав от преждевременного изнашивания, особенно при обработке термоулучшенных сталей и легированных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.
 |
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами.В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO DNMG150608-PMA ACP30E AHNO предназначена для черновой обработки стали.
D - Ромбическая пластина с углом на вершине резания 55° предназначена для обработки деталей средней сложности конфигурации. Она подходит для точения конусов, сфер больших диаметров, расточки карманов и специальных широких канавок. Также возможно точение ровных поверхностей и уступов с небольшими глубинами резания и подачами. Однако, большой задний угол пластины уменьшает прочность режущей кромки, что ограничивает ее применение в условиях черновой обработки.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:
S = ±0.15 mm
m = ±0.08 mm
d = ±0.05 mm
G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.
15 - Размер стороны пластины составляет 15 мм. Пластина предназначена для точения деталей конфигурации средней сложности. Не рекомендуется снимать большой слой металла. При необходимости съема большого слоя металла необходимо выполнить предварительную ступенчатую обработку пластиной формой С или S.
06 - Номинальный размер толщины пластины составляет 6,35 мм. Используется для обработки детали на черновых режимах с большими глубинами резания и подачами без поломки пластины. Благодаря стандартной толщине пластины, замена не требует снятия державки или переналадки оборудования.
08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки.
PMA - Получистовой стружколом предназначен для обработки материалов группы Р. Защитная фаска 0,2 мм обеспечивает прочность режущей кромки и предохраняет ее от выкрашивания. Большой угол поверхности стружколома позволяет эффективно скручивать стружку, а дальнейшая криволинейная геометрия эффективно ломает стружку. Рекомендован для сталей группы Р на глубину от 1 до 5 мм с подачами от 0,1 до 0,4 мм/об.
 |
 |
ACP30E - Сплав, предназначенный для черновой обработки труднообрабатываемых сталей группы Р, используется для обработки заготовок после литья и поковки, так как хорошо работает по литьевой корке. Этот сплав также подходит для обработки деталей с биениями и внутренними дефектами в виде раковин и других подобных изъянов. Обработка термоулучшенных сталей с твердостью около 40-45 HRC также возможна с использованием ACP30E.
Тщательное смешивание порошков при спекании твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий предохраняет твердый сплав от преждевременного изнашивания, особенно при обработке термоулучшенных сталей и легированных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
