Акты испытаний инструмента ТМ AHNO

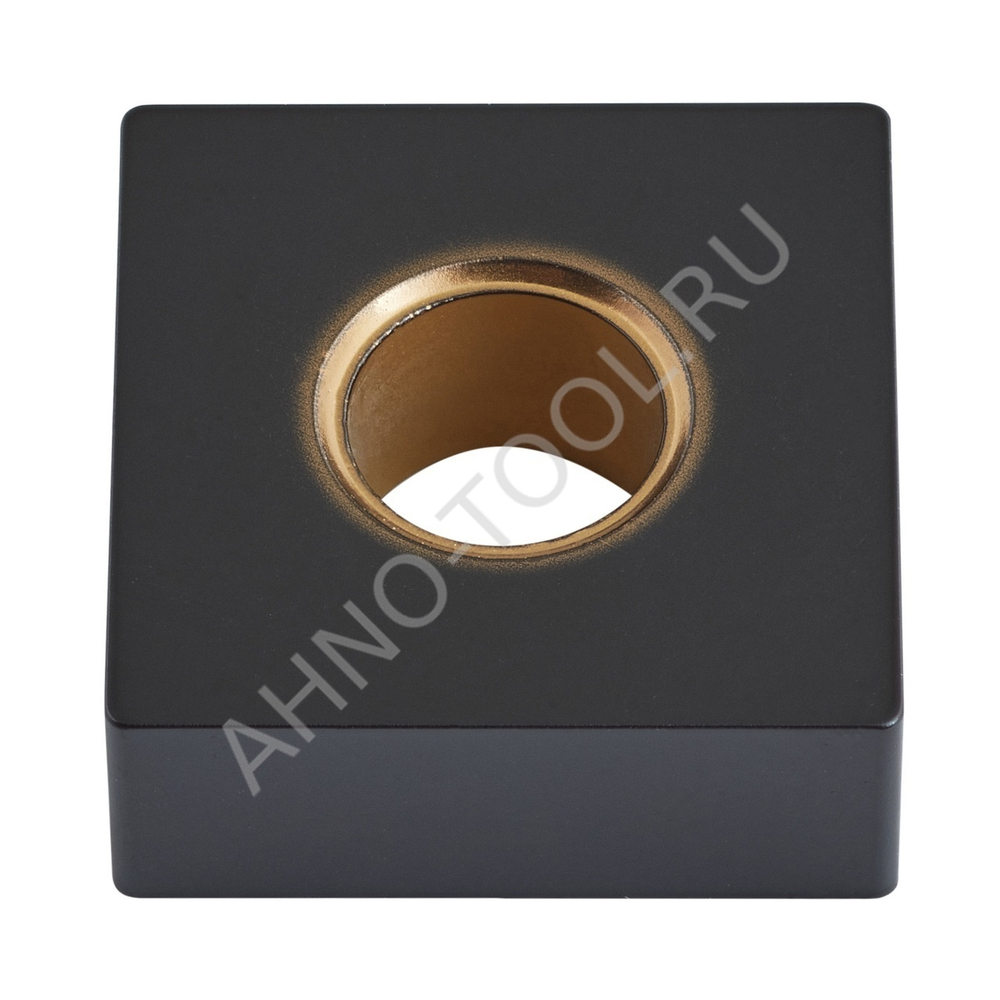

Пластина твердосплавная ISO SNMA120404-KRB ACK20E AHNO предназначена для получистовой обработки чугуна.
| S - Квадратная пластина для обработки цилиндрических поверхностей, подрезки торцов деталей, точения фасок и конусов. Прямые углы пластины обеспечивают максимальную прочность режущей кромки. Геометрия пластины подходит для черновой обработки заготовки с большой подачей, подрезки торца, точения фасок и, в некоторых случаях, конусов. Форма пластины хорошо подходит для закрепления в державке, даже при большом износе. Рекомендуется для обработки цилиндрических поверхностей, черновой и чистовой обработки, подрезки торцов, чистовой и черновой обработки, предварительного и чистового точения конусов. |  |
| N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Данный задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| A - Пластина односторонняя, с задним углом и без стружколома. Используется для обработки чугуна и других материалов, образующих сыпучую стружку, поэтому на пластине нет необходимости в стружколоме. |  |
| 12 - Размер стороны пластины составляет 12 мм. Благодаря этому размеру, пластина позволяет обрабатывать заготовку с глубиной резания до 5,3 мм. В большинстве случаев данной глубины обработки достаточно, поэтому этот размер является одним из самых популярных для пластин геометрии С. Форма пластины С позволяет эффективно обрабатывать различные материалы, обеспечивая высокую точность и качество обработки. |  |
| 04 - Номинальный размер толщины пластины составляет 4,76 мм. Это обеспечивает стабильное резание без риска поломки пластины на рекомендованных режимах обработки. Стандартная толщина пластины также позволяет легко заменять ее без необходимости снимать державку или перенастраивать оборудование. | |
| 04 - Радиус скругления вершины пластины составляет 0,4 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется для чистовой обработки. |  |
KRB - Данный вид стружколома представляет собой ровную пластину без специальной геометрии. Эта пластина подходит для обработки чугуна. В данном случае стружколом не является обязательным, так как стружка большинства чугунов очень сыпучая и, как правило, не нуждается в дроблении. Рекомендуемые режимы обработки с использованием данного стружколома: глубина резания от 1 до 6 мм, подача от 0,15 мм до 0,5 мм/об.
 | |
 |
ACK20E - Сплав предназначен для получистовой и черновой обработки чугунов. Благодаря сочетанию хорошей износостойкости и прочности, его можно использовать в широком диапазоне обработки - от чистовой для труднообрабатываемых материалов до получерновой для легкообрабатываемых материалов группы К.
Тщательное смешивание порошков для спекания твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластины.
 |
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
Акты испытаний инструмента ТМ AHNO

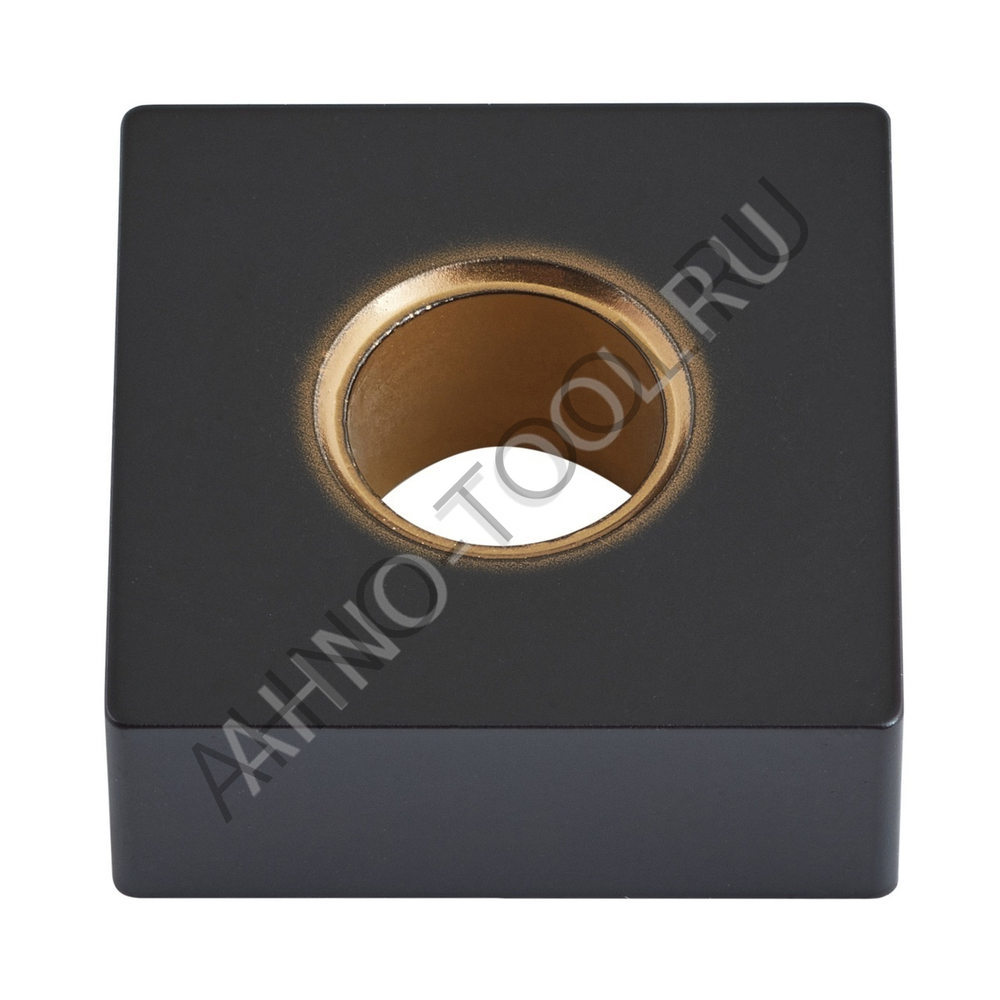

Пластина твердосплавная ISO SNMA120404-KRB ACK20E AHNO предназначена для получистовой обработки чугуна.
S - Квадратная пластина для обработки цилиндрических поверхностей, подрезки торцов деталей, точения фасок и конусов. Прямые углы пластины обеспечивают максимальную прочность режущей кромки. Геометрия пластины подходит для черновой обработки заготовки с большой подачей, подрезки торца, точения фасок и, в некоторых случаях, конусов. Форма пластины хорошо подходит для закрепления в державке, даже при большом износе. Рекомендуется для обработки цилиндрических поверхностей, черновой и чистовой обработки, подрезки торцов, чистовой и черновой обработки, предварительного и чистового точения конусов.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Данный задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:
S = ±0.15 mm
m = ±0.08 mm
d = ±0.05 mm
A - Пластина односторонняя, с задним углом и без стружколома. Используется для обработки чугуна и других материалов, образующих сыпучую стружку, поэтому на пластине нет необходимости в стружколоме.
12 - Размер стороны пластины составляет 12 мм. Благодаря этому размеру, пластина позволяет обрабатывать заготовку с глубиной резания до 5,3 мм. В большинстве случаев данной глубины обработки достаточно, поэтому этот размер является одним из самых популярных для пластин геометрии С. Форма пластины С позволяет эффективно обрабатывать различные материалы, обеспечивая высокую точность и качество обработки.
04 - Номинальный размер толщины пластины составляет 4,76 мм. Это обеспечивает стабильное резание без риска поломки пластины на рекомендованных режимах обработки. Стандартная толщина пластины также позволяет легко заменять ее без необходимости снимать державку или перенастраивать оборудование.
04 - Радиус скругления вершины пластины составляет 0,4 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется для чистовой обработки.
KRB - Данный вид стружколома представляет собой ровную пластину без специальной геометрии. Эта пластина подходит для обработки чугуна. В данном случае стружколом не является обязательным, так как стружка большинства чугунов очень сыпучая и, как правило, не нуждается в дроблении. Рекомендуемые режимы обработки с использованием данного стружколома: глубина резания от 1 до 6 мм, подача от 0,15 мм до 0,5 мм/об.
 |
 |
ACK20E - Сплав предназначен для получистовой и черновой обработки чугунов. Благодаря сочетанию хорошей износостойкости и прочности, его можно использовать в широком диапазоне обработки - от чистовой для труднообрабатываемых материалов до получерновой для легкообрабатываемых материалов группы К.
Тщательное смешивание порошков для спекания твердосплавных пластин позволяет изготавливать пластины с однородным составом зерна и стабильным качеством.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластины.
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
