Пластина твердосплавная ISO SNMG120412-MMD APM20B AHNO по жаропроч. и нерж.стали, получистовая
Предзаказ

Пластина твердосплавная ISO SNMG120412-MMD APM20B AHNO по жаропроч. и нерж.стали, получистовая

(0)
Цена по запросу
Купить в 1 клик

Описание
Характеристики
Отзывы
Наименование/Код
Описание

Акты испытаний инструмента ТМ AHNO

Пластина твердосплавная ISO SNMG120412-MMD APM20B AHNO предназначена для получистовой обработки жаропрочной и нержавеющей стали.

S - Квадратная пластина для обработки цилиндрических поверхностей, подрезки торцов деталей, точения фасок и конусов. Прямые углы пластины обеспечивают максимальную прочность режущей кромки. Геометрия пластины подходит для черновой обработки заготовки с большой подачей, подрезки торца, точения фасок и, в некоторых случаях, конусов. Форма пластины хорошо подходит для закрепления в державке, даже при большом износе. Рекомендуется для обработки цилиндрических поверхностей, черновой и чистовой обработки, подрезки торцов, чистовой и черновой обработки, предварительного и чистового точения конусов.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:

S = ±0.15 mm

m = ±0.08 mm

d = ±0.05 mm

G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.
12 - Размер стороны пластины составляет 12 мм. Благодаря этому размеру, пластина позволяет обрабатывать заготовку с глубиной резания до 5,3 мм. В большинстве случаев данной глубины обработки достаточно, поэтому этот размер является одним из самых популярных для пластин геометрии С. Форма пластины С позволяет эффективно обрабатывать различные материалы, обеспечивая высокую точность и качество обработки.
04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование.
12 - Радиус скругления вершины пластины составляет 1,2 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет увеличения теплоотвода из зоны резания и рекомендуется при получерновой и черновой обработке.

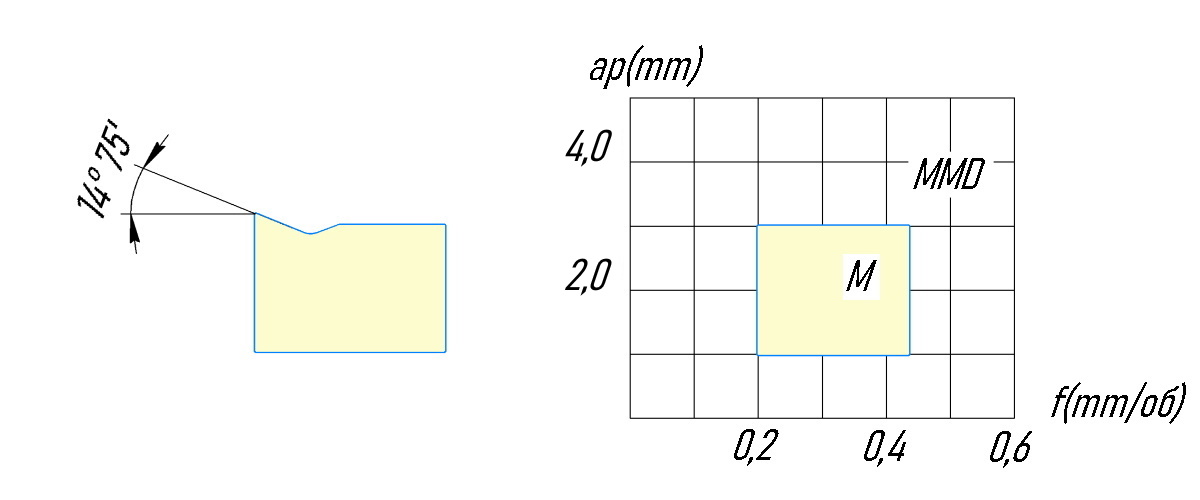

MMD - Чистовой стружколом для обработки нержавеющей стали. Острая режущая кромка и глубокая канавка обеспечивают процесс резания и дробления стружки, что особенно важно при чистовой обработке. Диапазон глубины резания стружколома составляет от 1 до 3,5 мм, а диапазон подач - от 0,1 до 0,35 мм/об.



APM20B - Сплав, который предназначен для чистовой и получистовой обработки жаропрочных сплавов и нержавеющих сталей. Благодаря сочетанию хорошей износостойкости и прочности, может использоваться в широком диапазоне обработки - от чистовой для труднообрабатываемых материалов до получерновой для легко обрабатываемых материалов группы М.
Тщательное смешивание порошков для спекания твердосплавных пластин позволяет получать пластины с однородным составом зерна и стабильным качеством. Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.



PVD - Покрытие позволяет получить острую кромку пластины, что уменьшает силы резания и предохраняет пластину от преждевременного износа и стирания поверхности. Термоустойчивая подложка защищает твёрдый сплав от чрезмерного температурного воздействия.

В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами.

В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается, на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.

Акты испытаний инструмента ТМ AHNO

Пластина твердосплавная ISO SNMG120412-MMD APM20B AHNO предназначена для получистовой обработки жаропрочной и нержавеющей стали.

S - Квадратная пластина для обработки цилиндрических поверхностей, подрезки торцов деталей, точения фасок и конусов. Прямые углы пластины обеспечивают максимальную прочность режущей кромки. Геометрия пластины подходит для черновой обработки заготовки с большой подачей, подрезки торца, точения фасок и, в некоторых случаях, конусов. Форма пластины хорошо подходит для закрепления в державке, даже при большом износе. Рекомендуется для обработки цилиндрических поверхностей, черновой и чистовой обработки, подрезки торцов, чистовой и черновой обработки, предварительного и чистового точения конусов.

N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.

М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:

S = ±0.15 mm

m = ±0.08 mm

d = ±0.05 mm

G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.

12 - Размер стороны пластины составляет 12 мм. Благодаря этому размеру, пластина позволяет обрабатывать заготовку с глубиной резания до 5,3 мм. В большинстве случаев данной глубины обработки достаточно, поэтому этот размер является одним из самых популярных для пластин геометрии С. Форма пластины С позволяет эффективно обрабатывать различные материалы, обеспечивая высокую точность и качество обработки.

04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование.

12 - Радиус скругления вершины пластины составляет 1,2 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет увеличения теплоотвода из зоны резания и рекомендуется при получерновой и черновой обработке.

MMD - Чистовой стружколом для обработки нержавеющей стали. Острая режущая кромка и глубокая канавка обеспечивают процесс резания и дробления стружки, что особенно важно при чистовой обработке. Диапазон глубины резания стружколома составляет от 1 до 3,5 мм, а диапазон подач - от 0,1 до 0,35 мм/об.

APM20B - Сплав, который предназначен для чистовой и получистовой обработки жаропрочных сплавов и нержавеющих сталей. Благодаря сочетанию хорошей износостойкости и прочности, может использоваться в широком диапазоне обработки - от чистовой для труднообрабатываемых материалов до получерновой для легко обрабатываемых материалов группы М.
Тщательное смешивание порошков для спекания твердосплавных пластин позволяет получать пластины с однородным составом зерна и стабильным качеством. Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.

PVD - Покрытие позволяет получить острую кромку пластины, что уменьшает силы резания и предохраняет пластину от преждевременного износа и стирания поверхности. Термоустойчивая подложка защищает твёрдый сплав от чрезмерного температурного воздействия.

В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами.

В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается, на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.

Характеристики
Производитель
AHNO
Рекомендуемая подача s (мм/об)
0,22-0,65
Обрабатываемый материал
S (Жаропрочные материалы), M (Нержавеющая сталь)
Глубина резанья Ap (мм)
0,9-4,2
Эффективная длина режущей кромки (мм)
12,7
Сплав
APM20B
Стружколом
MMD
Вид пластины
S
Толщина пластины S (мм)
4,76
Размер пластины (мм)
12
Тип покрытия
PVD
Длина режущей кромки L (мм)
12,7
Тип пластины
SN
Диаметр вписанной окружности I.C (мм)
12,7
Задний угол (°)
0
Радиус RE (мм)
1,2
Вид обработки
Получистовая
Диаметр отверстия (d)
5,16
Скорость резания V (м/мин)
32-225
Все характеристики
Отзывы
Отзывов еще никто не оставлял
Наименование/Код
SNMG120412-MMD APM20B AHNO по жаропроч. и нерж.стали, получистовая
