Акты испытаний инструмента ТМ AHNO

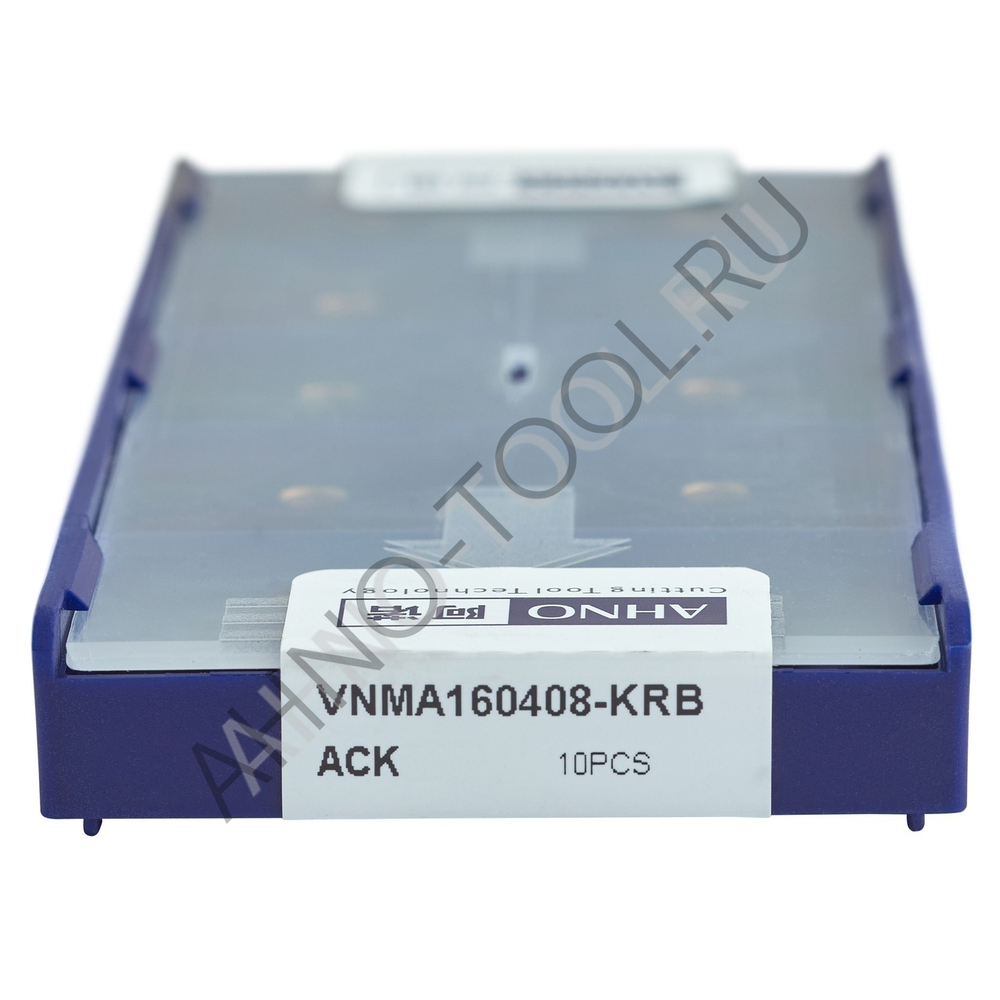

Пластина твердосплавная ISO VNMA160408-KRB ACK10E AHNO предназначена для чистовой обработки чугуна.

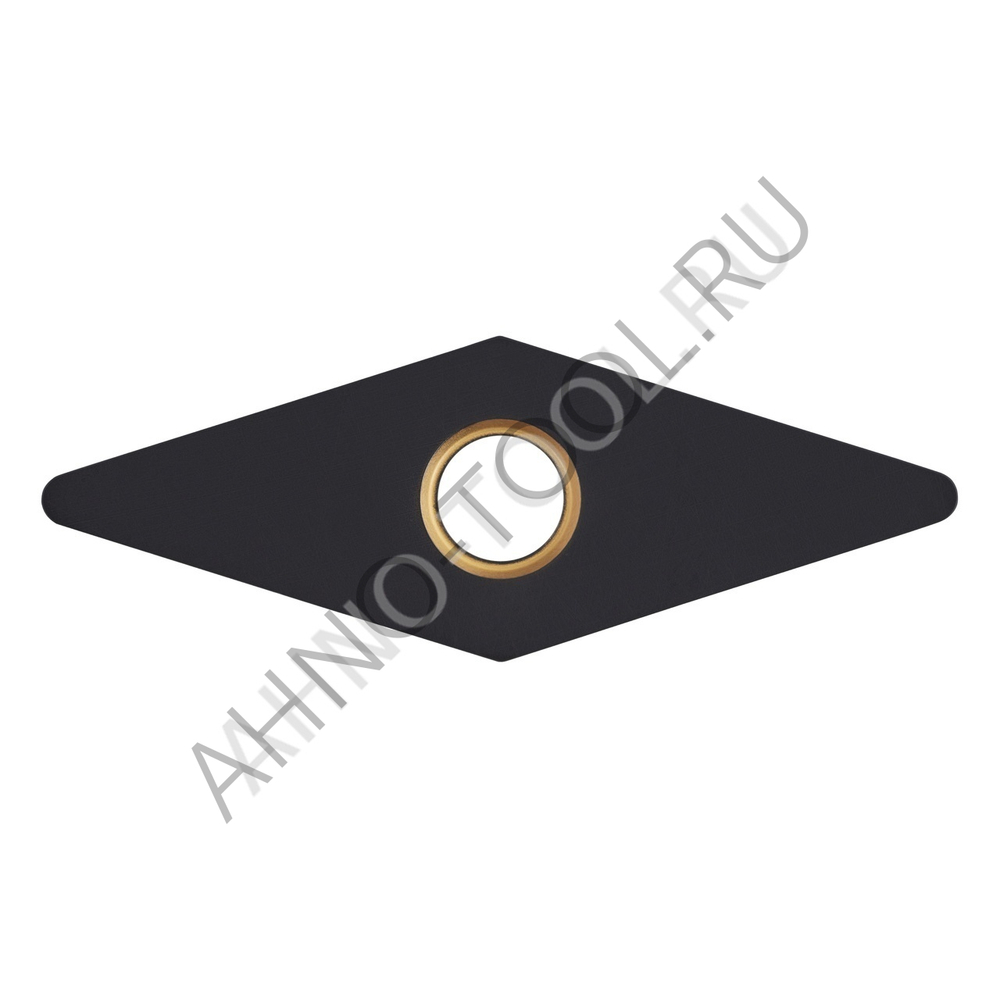

| V - Ромбическая пластина с углом на вершине резания 35°. Угол ромба значительно ослабляет режущую кромку, но позволяет обрабатывать поверхности сложной геометрической формы, такие как сферы и конусы, а также переходные радиусы. Форма пластины подходит для чистовой обработки. Ослабленная режущая кромка не позволяет выполнять обработку с большими глубинами резания, но обеспечивает эффективную чистовую обработку с малыми силами резания. |  |
| N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Данный задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| A - Пластина односторонняя, с задним углом и без стружколома. Используется для обработки чугуна и других материалов, образующих сыпучую стружку, поэтому на пластине нет необходимости в стружколоме. |  |
| 16 - Размер стороны пластины составляет 16 мм. Применяется для черновой обработки с большими подачами и большой глубиной на средних токарных станках. Максимальная глубина обработки, которую позволяет обрабатывать форма C при данном размере, составляет 8 мм. Форма S при данном размере обрабатывает на глубине до 6,5 мм. |  |
| 04 - Номинальный размер толщины пластины составляет 4,76 мм. Это обеспечивает стабильное резание без риска поломки пластины на рекомендованных режимах обработки. Стандартная толщина пластины также позволяет легко заменять ее без необходимости снимать державку или перенастраивать оборудование. | |
| 08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки. |  |
KRB - Данный вид стружколома представляет собой ровную пластину без специальной геометрии. Эта пластина подходит для обработки чугуна. В данном случае стружколом не является обязательным, так как стружка большинства чугунов очень сыпучая и, как правило, не нуждается в дроблении. Рекомендуемые режимы обработки с использованием данного стружколома: глубина резания от 1 до 6 мм, подача от 0,15 мм до 0,5 мм/об.
 | |
 |
ACK10E - Износостойкий сплав идеально подходит для чистовой и получистовой обработки чугунных деталей, так как обладает высокой стойкостью к износу и обеспечивает высокое финишное качество.
Тщательное смешивание порошков при спекании твердосплавных пластин позволяет получить пластины с однородным составом зерен и стабильным качеством. Это обеспечивает высокую прочность и износостойкость пластин.
Уникальная комбинация покрытий защищает твердый сплав от преждевременного износа, особенно при обработке термоулучшенных сталей и легированных термоулучшенных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, позволяют обеспечить однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.
 |
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO VNMA160408-KRB ACK10E AHNO предназначена для чистовой обработки чугуна.
V - Ромбическая пластина с углом на вершине резания 35°. Угол ромба значительно ослабляет режущую кромку, но позволяет обрабатывать поверхности сложной геометрической формы, такие как сферы и конусы, а также переходные радиусы. Форма пластины подходит для чистовой обработки. Ослабленная режущая кромка не позволяет выполнять обработку с большими глубинами резания, но обеспечивает эффективную чистовую обработку с малыми силами резания.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Данный задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:
S = ±0.15 mm
m = ±0.08 mm
d = ±0.05 mm
A - Пластина односторонняя, с задним углом и без стружколома. Используется для обработки чугуна и других материалов, образующих сыпучую стружку, поэтому на пластине нет необходимости в стружколоме.
16 - Размер стороны пластины составляет 16 мм. Применяется для черновой обработки с большими подачами и большой глубиной на средних токарных станках. Максимальная глубина обработки, которую позволяет обрабатывать форма C при данном размере, составляет 8 мм. Форма S при данном размере обрабатывает на глубине до 6,5 мм.
04 - Номинальный размер толщины пластины составляет 4,76 мм. Это обеспечивает стабильное резание без риска поломки пластины на рекомендованных режимах обработки. Стандартная толщина пластины также позволяет легко заменять ее без необходимости снимать державку или перенастраивать оборудование.
08 - Радиус скругления вершины пластины составляет 0,8 мм. Этот радиус предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется использовать такой радиус при получерновой и чистовой обработки.
KRB - Данный вид стружколома представляет собой ровную пластину без специальной геометрии. Эта пластина подходит для обработки чугуна. В данном случае стружколом не является обязательным, так как стружка большинства чугунов очень сыпучая и, как правило, не нуждается в дроблении. Рекомендуемые режимы обработки с использованием данного стружколома: глубина резания от 1 до 6 мм, подача от 0,15 мм до 0,5 мм/об.
 |
 |
ACK10E - Износостойкий сплав идеально подходит для чистовой и получистовой обработки чугунных деталей, так как обладает высокой стойкостью к износу и обеспечивает высокое финишное качество.
Тщательное смешивание порошков при спекании твердосплавных пластин позволяет получить пластины с однородным составом зерен и стабильным качеством. Это обеспечивает высокую прочность и износостойкость пластин.
Уникальная комбинация покрытий защищает твердый сплав от преждевременного износа, особенно при обработке термоулучшенных сталей и легированных термоулучшенных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, позволяют обеспечить однонаправленный рост кристаллов и получение кристаллов одного размера. Это значительно повышает износостойкость и прочность пластин.
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
